Fanuc A860-2070-T371 | BiA1000 Absolut-Impulsgeber — Beta i B-Serie Servomotoren, βiS4/3000-B bis βi22

Übersicht

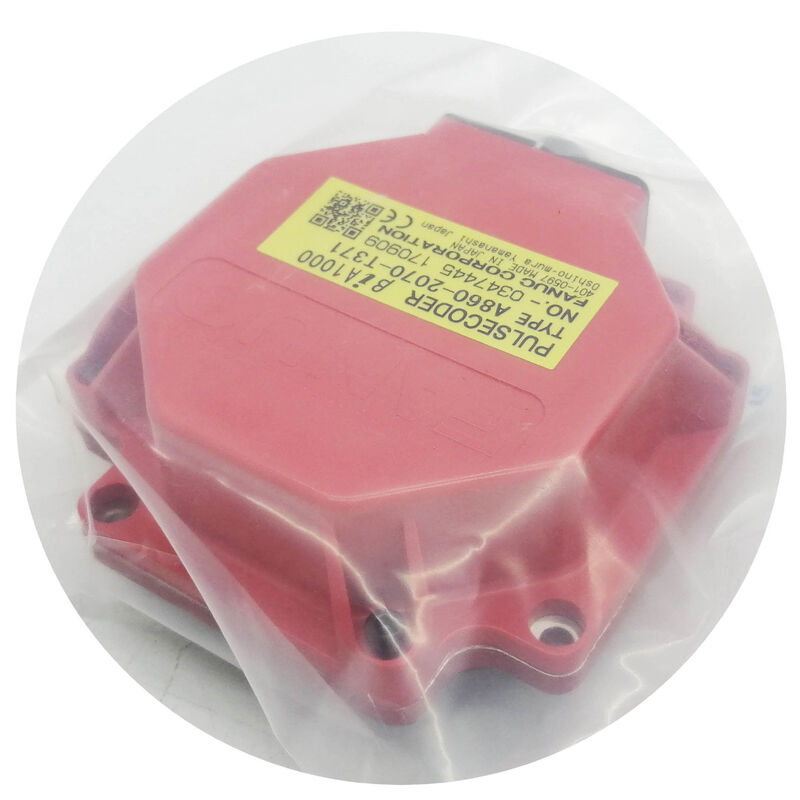

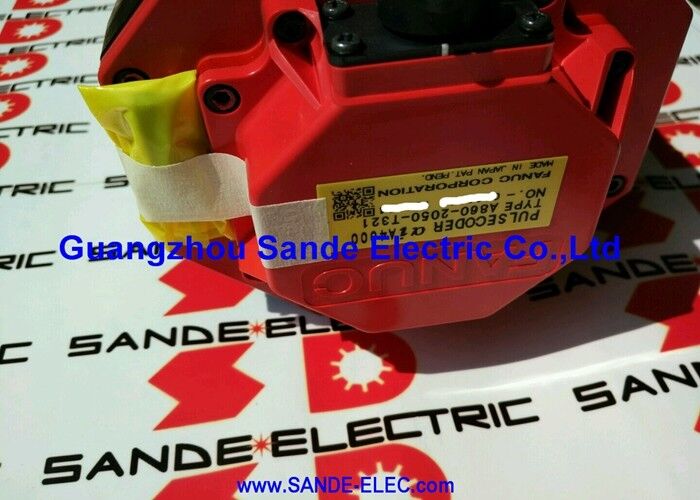

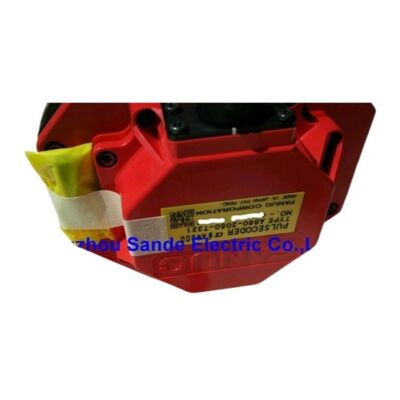

Der Fanuc A860-2070-T371 ist der BiA1000 Absolut-Impulsgeber für Fanucs Beta i B-Generation Servomotoren — die Encoder-Variante, die spezifisch für die aktuell produzierten B-Serien-Motoren ist, beginnend mit dem βiS4/3000-B und reichend bis zum βi4, βi8, βi12, βi22 und anderen Beta i B-Serien-Varianten.

Er stellt den Encoder mit der höchsten Auflösung dar, der in der Fanuc Beta i Impulsgeber-Familie verfügbar ist, und liefert eine absolute Rückmeldung von 1.000.000 Impulsen pro Umdrehung an den angeschlossenen Servo-Verstärker.

Der Suffix "B" in der Motorbezeichnung ist das entscheidende Kompatibilitätsmerkmal. Als Fanuc die Beta i Motoren von der Standardserie auf die B-Generation (oder Modell B) umstellte, wurde der Encoder von den früheren BiA128 oder BiA1000 Designs auf die T371-Suffix-Version umgestellt, die durch diese Teilenummer repräsentiert wird.

Diese Änderung ist nicht in beide Richtungen austauschbar — der A860-2070-T371 ist speziell für die mechanische und elektrische Schnittstelle des B-Serien-Motors konzipiert, und der Austausch eines früheren T321- oder T301-Variante an einem B-Serien-Motor führt nicht zu einem korrekten Betrieb.

Mit einer absoluten Auflösung von 1.000.000 ppr liefert der BiA1000 der CNC eine vollständige, eindeutige Positionsreferenz ab dem Zeitpunkt der Maschineninbetriebnahme — kein Referenzfahrzyklus ist erforderlich, um die Nullposition der Achse wiederherzustellen.

Die absolute Position wird über eine Batterie-Backup-Schaltung im Verstärker aufrechterhalten.

Wenn die Batteriespannung unter den Überwachungsschwellenwert fällt, gibt die CNC einen Batteriealarm aus und die absolute Positionsreferenz muss vor Wiederaufnahme der Produktion durch eine manuelle Referenzfahrt wiederhergestellt werden.

Der BiA1000 wird mit Fanucs integriertem optischen Scheiben- und Signalverarbeitungsdesign gefertigt, das die gesamte Encoder-Baugruppe in einer abgedichteten Einheit kapselt, die direkt an der Rückseite der Servomotorwelle montiert ist.

Diese Konstruktion bietet eine sehr hohe Stoß- und Vibrationsfestigkeit im Vergleich zu herkömmlichen separaten Encoder-Designs, bedeutet aber auch, dass die Einheit im herkömmlichen Sinne nicht vor Ort reparierbar ist. Interne Komponentenfehler erfordern einen vollständigen Austausch des Encoders anstelle einer Reparatur auf Komponentenebene.

Wichtige Spezifikationen

BiA1000 vs. BiA128 — Unterscheidung von Auflösung und Motor-Generation

Die Beta i Encoder-Familie umfasst zwei Hauptauflösungsklassen. Der BiA128 (128K ppr absolut, A860-2020 Serie) passt zu den früheren und kleineren Beta i Motoren — der ai2 Klasse und ähnlichen.

Der BiA1000 (1M ppr absolut, A860-2070 Serie) bedient die größeren und neueren Beta i Motoren, einschließlich der B-Generation-Serie, die von dieser Teilenummer abgedeckt wird.

Der Unterschied ist nicht nur die Auflösung: Die mechanische Montage, die Geometrie der Wellenkupplung und die elektrische Schnittstelle unterscheiden sich zwischen den beiden Familien, was einen Kreuztausch ohne Modifikation physisch unmöglich macht.

Die 1M ppr Auflösung des BiA1000 liefert eine außergewöhnlich feine Positionsrückmeldung, die direkt zur gleichmäßigen Geschwindigkeitsregelung und zur Unterdrückung von Drehmomentwelligkeit bei niedrigen Drehzahlen beiträgt, die die Leistung moderner Beta i Motoren kennzeichnen.

Bei 1M Zählungen pro Umdrehung verfügt der CNC-Interpolator über weitaus mehr Positionsaktualisierungsdaten pro Motorumdrehung als ältere 128K- oder 3000P-Encoder-Designs — die aus Positionsdifferenzen abgeleitete Geschwindigkeitsabschätzung ist gleichmäßiger, was zu einer besseren Stabilität der Servoschleife sowohl bei niedrigen Drehzahlen als auch bei feinen Konturbewegungen führt.

Lagerkritikalität und Austauschstrategie

Spezialisten für diesen Encoder beschreiben den A860-2070-T371 durchweg als lagerkritisch: Die Nachfrage kommt sowohl aus Motorreparaturen als auch aus direktem Ersatzbedarf, wenn Encoder im Betrieb ausfallen, während die Neuversorgung von Fanuc durch die relativ kleine installierte Basis im Vergleich zu den Alpha i Encoder-Varianten mit höherem Volumen begrenzt ist. Im Gegensatz zu Alpha i Encodern, die auf weitaus mehr Maschinenmodellen weltweit zu finden sind, ist der Pool an Beta i B-Serien-Encodern kleiner.

Die praktische Auswirkung für die Wartungsplanung ist klar: Wenn eine Maschine B-Serien Beta i Motoren verwendet, reduziert die Sicherung von mindestens einem Ersatz-A860-2070-T371 als Standby-Komponente das Risiko von verlängerter Ausfallzeit erheblich, wenn ein Encoder ausfällt. Austauschprogramme — bei denen der defekte Encoder als Kern geliefert wird — sind die kostengünstigste Service-Route, wenn getestete, garantierte Austauschgeräte verfügbar sind.

FAQ

F1: Wie kann ich bestätigen, ob mein Beta i Motor speziell den A860-2070-T371 benötigt und nicht eine frühere BiA1000-Variante?

Die Suffix "-B" (oder "#B"-Variante) der Motor-Teilenummer bestätigt B-Generation-Motoren, die den T371-Encoder benötigen. Zum Beispiel tragen βiS4/3000-B Motoren ausdrücklich die B-Bezeichnung.

Wenn auf dem Typenschild des Motors eine Teilenummer mit der Endung -B steht oder der Motorkörper physisch als Modell B gekennzeichnet ist, ist dies der richtige Encoder.

Frühere Beta i Motoren ohne die B-Bezeichnung verwenden die T321- oder T301-Variante derselben BiA1000-Familie. Im Zweifelsfall vergleichen Sie die Bestellspezifikationsnummer des Motors mit der Motordokumentation von Fanuc, um das richtige Encoder-Suffix zu ermitteln.

F2: Der Encoder wird als nicht reparierbar beschrieben — ist dies eine Designbeschränkung oder eine Service-Richtlinie?

Beides. Fanuc fertigt den BiA1000 Encoder als abgedichtete, integrierte Baugruppe — die optische Scheibe, die Lagerbaugruppe, die Signalverarbeitungsplatine und der Stecker sind alle werkseitig miteinander verbunden, ohne dass von außen zugängliche wartungsfähige Unterkomponenten vorhanden sind. Interne Ausfälle an der optischen Scheibe, am Lager oder auf der PCB-Ebene können nicht auf Komponentenebene ohne spezielle Ausrüstung behoben werden, die Fanuc dem Aftermarket nicht liefert.

Einige Drittanbieter behaupten Reparaturfähigkeiten, aber die Ergebnisse sind inkonsistent, und eine fehlgeschlagene Reparatur eines an einem laufenden Motor angeschlossenen Encoders birgt das Risiko, absolute Positionsdaten zu verlieren und weitere Achsenschäden zu verursachen. Der Austausch gegen ein geprüftes, lastgeprüftes Gerät ist die etablierte Praxis in der Branche.

F3: Was passiert mit der absoluten Position, wenn die Maschinenstromversorgung ausgeschaltet ist und die Batterie nicht angeschlossen ist?

Die absolute Position jeder Achse wird im batteriegepufferten RAM des Verstärkers gespeichert — nicht im Encoder selbst. Der Encoder liefert die Zähldaten; der Verstärker behält die akkumulierte absolute Referenz.

Wenn die Batterieleistung bei ausgeschalteter Maschine verloren geht, geht die gespeicherte absolute Position im Verstärker verloren. Beim nächsten Einschalten erkennt die CNC den Verlust der Positionsdaten und erfordert eine vollständige Referenzfahrt für jede betroffene Achse, bevor die Produktion wieder aufgenommen werden kann.

Die Batterie befindet sich im Servo-Verstärker oder in einer separaten Batterieeinsheit, nicht im Encoder — die Inspektion und der Austausch von Batterien nach dem richtigen Zeitplan sind die präventiven Maßnahmen.

F4: Kann der A860-2070-T371 durch den früheren A860-2070-T321 am selben Motor ersetzt werden?

Der T371 und der T321 stellen unterschiedliche Hardware-Revisionen innerhalb der BiA1000-Familie dar.

Der T371 ist speziell für B-Generation-Motoren konzipiert, und der T321 ist für die frühere Nicht-B-Generation.

Die Montage eines T321 an einem B-Generation-Motor führt typischerweise entweder zu einem Parameterfehler oder zu einer unzuverlässigen Positionsrückmeldung aufgrund von Unterschieden in der physischen Schnittstelle der Encoder-zu-Wellen-Kupplung und möglicherweise der Schnittstelle am Verstärker.

Passen Sie immer das T-Suffix an die Motor-Generation an.

F5: Welchen Alarmcode generiert die CNC, wenn dieser Encoder ausfällt, und wie wird der Fehler von einem Kabelbruch unterschieden?

Fehler in der seriellen Encoder-Kommunikation erscheinen typischerweise als Servo-Alarm 360 (Kommunikationsfehler im Impulsgeber) oder Alarm 368/369, abhängig von der CNC-Generation und der betroffenen Achse.

Ein Kabelbruch zwischen dem Verstärker und dem Encoder verursacht ähnliche Alarme.

Um Encoder von Kabeln zu unterscheiden: Tauschen Sie zuerst das Feedback-Kabel gegen ein bekannt gutes Kabel von einer anderen Achse aus. Wenn der Alarm mit dem Kabel zur neuen Achse wandert, ist das Kabel defekt. Wenn er mit dem neuen Kabel auf der ursprünglichen Achse verbleibt, ist der Encoder oder seine Verbindung zum Verstärker defekt.

Überprüfen Sie den Stecker an beiden Enden auf verbogene Pins oder Verunreinigungen, bevor Sie zu dem Schluss kommen, dass der Encoder selbst ausgefallen ist.
