Fanuc A860-0370-T002 | Alpha αA1000 Impulsgeber — 1.000.000P, CNC AC-Servomotor-Encoder, vom Hersteller eingestellt

Übersicht

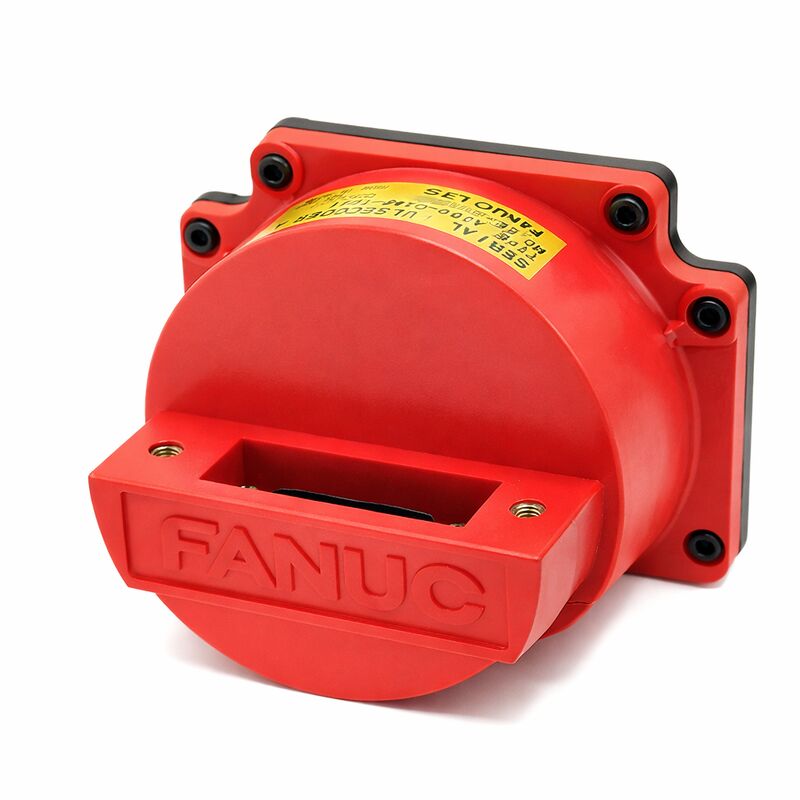

Der Fanuc A860-0370-T002 ist die T002-Variante des Fanuc αA1000 Absolut-Impulsgebers für großformatige AC-Servomotoren der Alpha-Serie.

Wie alle Mitglieder der A860-0370-Encoder-Familie liefert er eine absolute serielle Positionsrückmeldung von 1.000.000 ppr — die hochauflösende Spezifikation, die auf die Drehmomentcharakteristik und die Betriebsgeschwindigkeiten von Motoren der α12 bis α40 Klasse abgestimmt ist.

Fanuc hat den A860-0370-T002 eingestellt, was bedeutet, dass er über die Standardvertriebskanäle von Fanuc nicht mehr als Neuprodukt erhältlich ist.

Die gesamte Ersatzteilversorgung erfolgt aus dem Aftermarket: Motortauschprogramme, kontrollierte Überschussbestände aus der Demontage von Maschinen und verwaltete Servicebestände.

Die Suffix-Bezeichnung T002 unterscheidet diese Variante in Bezug auf die Steckerkonfiguration oder die mechanische Passform von der T001 innerhalb derselben A860-0370-Familie.

Beide Varianten bedienen denselben großen Alpha-Motorbereich, haben dieselbe αA1000 1M ppr Auflösung und sind mit denselben CNC-Steuerungen und Verstärkern kompatibel.

Der physische Unterschied liegt darin, wie der Encoder mit dem motorseitigen Rückmeldekabel verbunden wird — der spezifische Steckertyp, der mit der vorhandenen Kabelbaugruppe in der Maschine verbunden wird, bestimmt, welche T-Suffix-Variante der richtige Ersatz ist.

Das Verständnis des eingestellten Status dieses Teils hat praktische Auswirkungen, die über die Beschaffung hinausgehen.

Wenn die Dokumentation einer Maschine den A860-0370-T002 auflistet und diese exakte Variante nicht verfügbar ist, stellt sich die Servicefrage: Kann die T001 (oder eine andere T-Suffix-Variante mit gleichwertigen Rückmeldecharakteristiken) mit entsprechender Kabelanpassung verwendet werden, und ist der Produktionsplan der Maschine tolerant gegenüber der zusätzlichen Arbeit, die eine solche Anpassung erfordert?

Für viele Betriebe ist eine funktionierende T001 mit einem Kabeladapter besser als eine verlängerte Maschinenstillstandszeit, während auf T002-spezifische Lagerbestände gewartet wird.

Schlüsselspezifikationen

Verwaltung eines eingestellten Encoders — Praktische Überlegungen

Wenn der OEM eine bestimmte Encoder-Teilenummer nicht mehr produziert, verlagert sich die Beschaffungsstrategie von reaktiv zu proaktiv.

Für einen Betrieb mit mehreren Maschinen, die Fanuc Alpha-Motoren mit dem A860-0370-T002 verwenden, ist der effektivste Ansatz eine Bestandsaufnahme: Wie viele Motoren haben diesen Encoder, wie alt sind die einzelnen Motoren und wie viele Betriebsstunden haben sie ungefähr, und welche Folgen hätte der Ausfall eines Motors morgen?

Die Antworten auf diese Fragen bestimmen, wie viele Ersatz-Encoder-Bestände angemessen sind.

Service-Austauschprogramme bieten eine Alternative zu direkten Ersatzteilbeständen. Im Rahmen eines typischen Austauschprogramms wird ein defekter A860-0370-T002 an einen spezialisierten Dienstleister versandt, im Austausch gegen ein getestetes, garantiertes Äquivalent aus dessen verwaltetem Lagerbestand.

Dieser Ansatz hält das in Ersatzteilbeständen gebundene Kapital minimal und ermöglicht gleichzeitig eine schnelle Reaktion auf Maschinenausfälle — vorausgesetzt, der Austauschlieferant verfügt über ausreichende Lagerbestände der benötigten Variante.

αA1000 Auflösung im Kontext großer Alpha-Motoren

Die 1M ppr Auflösung des αA1000 verdient im Vergleich zu bescheideneren Encoder-Spezifikationen eine zusätzliche Perspektive.

Bei der Nenndrehzahl von 2000 U/min des α22/2000 Motors generiert das αA1000 33,3 Millionen absolute Positionsaktualisierungen pro Sekunde.

In praktischen Servosteuerungsbegriffen bedeutet dies, dass die vom Servo-Verstärker aus aufeinanderfolgenden Positionsabtastungen berechnete Geschwindigkeitsschätzung aus einem sehr dichten Datenstrom abgeleitet wird — die Abtastintervalle der Position sind bei Nenndrehzahl so kurz, dass das Rauschen der Geschwindigkeitsschätzung minimal ist, was zu einer gleichmäßigen Geschwindigkeitsregelung beiträgt, die diese Motoren für Präzisionsbearbeitungsanwendungen geeignet macht.

Zum Vergleich: Ein 64K (αA64) Encoder am selben Motor bei 2000 U/min würde 2,13 Millionen Aktualisierungen pro Sekunde generieren — immer noch schnell, aber mit einer proportional gröberen Geschwindigkeitsabschätzung pro Steuerzyklus.

Die Wahl von 1M ppr für große Alpha-Motoren spiegelt das Urteil von Fanuc im Bereich Servo-Engineering wider, dass die für kleinere Motoren verfügbare αA64-Auflösung für eine optimale Geschwindigkeitsregelung von großen Alpha-Motoren mit hoher Trägheit und hohem Drehmoment unter ihren Nenndrehzahlbedingungen nicht ausreichte.

FAQ

F1: Da der A860-0370-T002 eingestellt ist, welche realistischen Optionen haben Maschinenbediener?

Es gibt drei Hauptoptionen.

Erstens, Bezug von T002-Überschussgeräten von Aftermarket-Spezialisten — die Verfügbarkeit variiert, und getestete Austauschgeräte mit Garantie sind Testgeräten vorzuziehen.

Zweitens, Verwendung einer T001 oder einer anderen T-Suffix A860-0370-Variante mit entsprechender Kabelanpassung am Motor, falls der Stecker der Variante in die Kabelinstallation des Motors passt.

Drittens, Kontaktieren Sie einen autorisierten Fanuc-Servicevertreter, um festzustellen, ob Fanuc eine offizielle Ersatz- oder Kreuzreferenz-Teilenummer für die T002 herausgegeben hat.

Option drei ist immer eine Überprüfung wert, bevor Sie sich für den Aftermarket-Bezug entscheiden, da Fanuc manchmal stille Kreuzreferenzpfade für eingestellte Encoder-Varianten unterhält.

F2: Wie wirkt sich "vom Hersteller eingestellt" auf die Garantie für eine überholte T002 aus?

Die Herstellergarantie gilt nicht für eingestellte Produkte, die aus dem Aftermarket bezogen werden — dies ist implizit im eingestellten Status enthalten.

Die Garantieabdeckung für eine überholte oder gebrauchte T002 kommt vom Dienstleister, der das Gerät liefert, nicht von Fanuc.

Seriöse Aftermarket-Encoder-Lieferanten bieten in der Regel 3 bis 12 Monate Garantie auf überholte Geräte, gestützt auf Tests auf einem geschlossenen Prüfstand.

Bei der Bewertung eines Lieferanten sollten Sie sich speziell nach dem Testverfahren erkundigen: Wurde der Encoder an einem kompatiblen Alpha-Motor montiert und auf einem Fanuc-gesteuerten Prüfstand mit Nenndrehzahl betrieben? Dieses Maß an Funktionsprüfung ist wesentlich aussagekräftiger als reine elektrische Labortests.

F3: Was ist der Unterschied zwischen T001 und T002 innerhalb der A860-0370-Familie?

Sowohl die T001 als auch die T002 sind αA1000 1M ppr Absolut-Encoder für denselben großen Alpha-Motorbereich, kompatibel mit derselben CNC-Generation und denselben Verstärkern.

Der T-Suffix-Unterschied weist auf eine Variation des Steckertyps, der Kabelkonfiguration oder ein geringfügiges mechanisches Anpassungsdetail an der Encoder-zu-Motor-Schnittstelle hin.

Die funktionale Encoder-Leistung — Auflösung, Protokoll, absolute Positionierungsfähigkeit — ist identisch.

Ein Dienstleister, der mit Fanuc Alpha-Encoder-Varianten vertraut ist, kann bestätigen, welche physischen Unterschiede gelten und ob eine Kabelanpassung es ermöglicht, T001-Bestände als T002-Ersatz in einer bestimmten Installation zu verwenden.

F4: Wie sollte die absolute Positionierungsreferenz nach der Installation eines Ersatz-T002 überprüft werden?

Nach dem Einbau des Ersatz-Encoders schalten Sie die Maschine ein und führen Sie eine Referenzfahrt für die betroffene Achse durch. Fahren Sie die Achse zum Referenzschalter und führen Sie den Befehl zur Referenzfahrt über das CNC-Bedienfeld aus.

Die CNC fährt die Achse zum Referenzschalter, fährt dann langsam, um die Referenzmarke des Encoders zu finden, und setzt schließlich die Achsenposition auf die Maschinen-Nullkoordinate.

Überprüfen Sie, ob die Positionsanzeige die erwartete Nullkoordinate anzeigt, bevor Sie andere Achsen bewegen oder Programme ausführen.

Prüfen Sie, ob sich die Achse in beiden Richtungen korrekt bewegt, ohne unerwartete Endlagenalarme. Führen Sie einen einfachen Positionierungszyklus durch (z. B. Bewegung zu einem bekannten Offset und Rückkehr zu Null), um die Positionswiederholgenauigkeit zu bestätigen, bevor Sie die Maschine wieder in Produktion nehmen.

F5: Besteht die Gefahr, von Billiganbietern gefälschte A860-0370-T002 zu erhalten, und wie kann dies erkannt werden?

Gefälschte Fanuc-Encoder-Komponenten gibt es auf dem Markt, insbesondere für beliebte Encoder-Familien.

Wichtige Indikatoren für ein Originalgerät sind: Die Beschriftung des Encoder-Gehäuses sollte die vollständige Fanuc-Teilenummer mit konsistenter Schriftart und Druckqualität klar anzeigen; das Gewicht und die Gehäuseoberfläche sollten mit den originalen Fanuc-Geräten übereinstimmen (leichte Kunststoffgehäuse mit hochwertiger Lackierung sind ein Warnsignal bei einem Präzisions-Metallgehäuse-Encoder); und die serielle Kommunikationsausgabe, wenn der Encoder an einen Fanuc-Verstärker angeschlossen ist, sollte als gültiger αA1000 Encoder erkannt werden — gefälschte Geräte erzeugen oft keine gültige serielle Handshake-Verbindung und führen zu sofortigen Encoder-Kommunikationsalarmen.

Der Bezug von etablierten Spezialisten für industrielle Automatisierung mit nachweislicher Erfolgsbilanz bei der Lieferung von Fanuc-Teilen ist der beste Schutz gegen das Risiko von Fälschungen.
