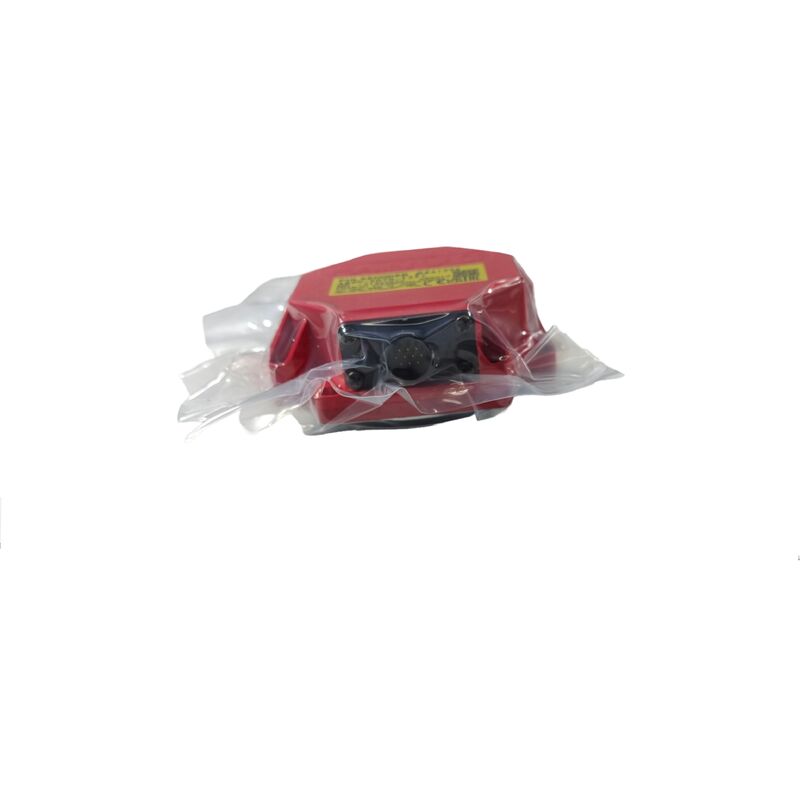

A860-0370-V501 FANUC-Impuls-Servomotor-Einkoder A8600370V501

Fanuc A860-0370-V501000,000P, ohne Kabel, rote Plastikkappe, Fanuc Alpha Großrahmen-Servomotoren

Übersicht

DieFanuc A860-0370-V501ist die kabellose Variante des αA1000-Absolute-Impuls-Coders für Fanuc-Alpha-Servomotoren der Großformatserie.

Um 1 Uhr.000Bei einer Auflösung von mehr als 1000 Impulsen pro Umdrehung liefert er fünfzehnmal die Auflösung des auf kleineren Alpha-Motoren verwendeten αA64 (64K ppr) -Encoders.und anspruchsvollere Geschwindigkeitssteuerungsanforderungen von Motoren wie dem a12, a22, a30 und a40.

Das V-Suffix in der Fanuc-Encoder-Teilenummerung bedeutet konsequent eins: kein Kabel enthalten.Das Kabel, das vom Encoder-Port des Motors zum Servoverstärker geleitet wird, bleibt während des Encoder-Austauschs entweder beim Motor oder wird separat erworben.

Für Betriebsarbeiten, bei denen die Motorkappe, das Kabel und der Amphenol-Anschluss ungestört bleiben, während nur der Encoder-Körper ausgetauscht wird, ist der V501 die geeignete Wahl:der Ersatzkodeur steckt direkt in den Motor-End-Anschluss des vorhandenen Kabels, und die Installation ist ohne Kabelbearbeitung abgeschlossen.

Diese V-Suffix-Konstruktionsphilosophie spiegelt das wider, was wir in den V-Suffix-Varianten der αA64-Familie sehen (A860-0360-V501, V511),und die Logik ist die gleiche cleaner Encoder Ersatz mit weniger Störung der umgebenden Verkabelung.

Die rote Plastikkappe gruppiert diesen Encoder visuell mit den Encodern der S-Serie und früheren Alpha-Generationen.Die rote Kappe ist die physikalische Kennung der αA1000-Encodergeneration für große Alpha-Motoren., was ihn von den schwarzen Beta-Serie-Encoderern und der Metall-Körper-Alpha-I-Generation unterscheidet, die folgen würde.Die rote Kappe auf der Rückseite des Motors identifiziert auf einen Blick sowohl den Encoder-Typ als auch die Motorengeneration.

Die Oldham-artige Verbindungskopplung, die die Encoder-Disc-Anlage mit der Motorwelle verbindet, ist ein wichtiger mechanischer Bauteil der V501-Anlage.

Diese Kupplung ermöglicht eine geringfügige Winkel- und Radialverzerrung zwischen der Encoderwelle und der Motorwelle und verringert so die Belastung des Encoderlagers durch den Ausfluss der Welle.Bei der Montage eines Ersatzteils V501, überprüfen, ob die Kupplung in gutem Zustand ist und richtig eingesetzt ist eine abgenutzte oder beschädigte Kupplung verursacht mechanisches Rauschen im Encodersignal und verkürzt die Lebensdauer.

Die Ersatzteilnummer A860-0370-T201 für diesen Encoder bezieht sich auf die T201-Variante der gleichen αA1000-Familie.

Die T201 enthält das Kabel als Teil der Montage (T-Suffix = mit Kabel), während die V501 nicht. Beide dienen der gleichen großen Alpha-Motor-Bereich bei 1M ppr absolute Auflösung.

Schlüsselmerkmale

1M ppr am Großmotor Warum die Auflösung mit der Motorgröße wächst

Die Physik der Servo-Steuerung erklärt die Auflösung des αA1000. Ein großer Motor wie der a22 trägt deutlich mehr Rotor- und Lastinnertie als ein kleiner Motor.

Mehr Trägheit bedeutet, dass die Geschwindigkeitsschleife bei Beschleunigung und Verzögerung größeren Energieaustausch bewältigen muss.und die Geschwindigkeitsschätzqualität des Verstärkers hat einen direkten Einfluss auf die Stabilität der Stromschleife während dieser Transienten.

The 1M ppr encoder provides roughly 33 million quadrature edge counts per second at the a22's rated 2000rpm speed — a data density that keeps the velocity estimate smooth even through the speed transitions that large-inertia machining applications involve.

Zum Vergleich: Der αA64-Coder für kleine Alpha­Motoren liefert bei gleicher Geschwindigkeit etwa 2,1 Millionen Quadraturen pro Sekunde.leichte Trägheitsmotoren, aber nicht ausreichend für die glattere Steuerungsqualität, die große Motoren benötigen.

Die Auflösung von Fanuc, die zwischen den Motorrahmengrößen wechselt, ist eine technische Übereinstimmung zwischen der Rückkopplungsqualität, die der Servospur benötigt, und den mechanischen Eigenschaften des Motors.

V501 vs. T201  Wahl der richtigen Variante

Beide sind αA1000-Encoder für dieselben Motoren.

Wenn das vorhandene Kabel des Motors und sein Amphenol-Anschluss am Ende des Encoders intakt sind, in gutem Zustand sind und installiert bleiben,V501.

Der Ersatzkodeur steckt in das vorhandene Kabel, schnellerer Service, weniger Risiko beim Kabel-Handling.

Wenn das Kabel des Motors neben dem Encoder ausgetauscht werden muss,T201.

Die T201 beinhaltet die Kabelsammlung, so dass sowohl der Encoder als auch das Kabel als ein übereinstimmendes Set geliefert werden.oder Anschlussschaden bedeutet, dass das Kabel selbst erneuert werden muss.

Häufig gestellte Fragen

F1: Kann der A860-0370-V501 auf jedem Alpha-Motor verwendet werden, oder ist er auf den A12 und größere beschränkt?

Der V501 ist für Großrahmen-Alpha-Motoren ¥ a12, a22, a30, a40 und deren αM- und αL-Varianten ausgelegt.Es ist nicht kompatibel mit kleinen oder mittleren Alpha-Motoren, da die physikalischen Abmessungen des Encoder-Körpers und das Montagemuster nur mit dem hinteren Gehäuse des Großrahmenmotors übereinstimmen.

Die Kleinrahmenmotoren α1, α2 und αM2.5 verwenden die A860-0360-Familie (αA64 64K ppr), während die Mittelklassemotoren entsprechend spezifizierte Encoder verwenden.

Die Rahmengröße des Motors bestimmt, welcher Encoder passt immer die spezifische Motorbestellnummer mit der Encoder-Spezifikation vergleichen, bevor Sie einen Ersatz bestellen.

F2: In welchem Zustand sollte die Oldham-Kupplung sein, bevor eine Ersatz-V501 montiert wird?

Überprüfen Sie die Kupplung auf Risse, Verschleiß an den Einschaltplätzen und Hinweise auf Schmierstoffverlust oder Korrosion.

Die Kupplungskörper sind typischerweise aus Kunststoff oder Gummi und absorbieren geringfügige Fehlausrichtungen; eine gehärtet oder geknackte Kupplung überträgt die Fehlausrichtungsspannung direkt auf das Lager des Encoders,Verschleiß des Beschleunigungslagers.

Wenn die Kupplung eine Verschlechterung aufweist, wird sie neben dem Encoder ausgetauscht.Das Ausführen eines neuen Encoders mit einer abgenutzten Kupplung ist ein vorhersehbarer Weg zu einem frühen Encoderversagen und einem wiederholten Austausch in kürzerem Zeitraum als erwartet.

F3: Enthält der V501 eine Positionsausrüstung wie einen Superkondensator?

Nein, der V501 setzt vollständig auf den batterieunterstützten SRAM des Servoverstärkers, um die absolute Position zwischen den Leistungszyklen zu halten.Die Verstärkerbatterie hält die Positionszählung während der Maschine-Aus-StromEine gesunde Batterie bedeutet, dass beim Starten keine Referenzrückgabe erforderlich ist.

Ein entladener Akku bedeutet, dass die Zählung verloren geht und nach dem nächsten Einschalten eine Referenzrückgabe erforderlich ist.

Die Batterie sollte ersetzt werden, bevor der BAT-Alarm des Verstärkers während der Produktion ausgelöst wird ️ proaktiver Austausch nach einem Zeitplan (typischerweise alle 2~3 Jahre,je nach Batterietypen und Betriebstemperatur) vermeidet den Verlust von Positionsdaten.

F4: Wird der A860-0370-V501 vor dem Versand von einem seriösen Dienstleister getestet?

Ein seriöser Anbieter wird den V501 auf einem geschlossenen Alpha-Motor-Prüfgerät testen, das den Encoder auf einen kompatiblen Alpha-Motor montiert.mit einem Fanuc-Servoverstärker und einer CNC, und überprüft, ob das serielle Absolute Feedback sauber kommuniziert, ob die Positionszählung stabil und genau ist,und dass sich die Mehrdreh-Absolute Zählung nach simulierten Leistungszyklen korrekt zurücksetzt und wiederherstellt.

Ein Anbieter, der nur elektrische Prüfbänke beschreibt (ohne Motorrotation), bietet eine deutlich schwächere Qualitätssicherung.

Fragen Sie vor der Bestätigung eines Kaufs speziell nach der Testmethode und der für die Prüfung verwendeten CNC-Generation.

F5: Wie sollte der V501-Encoder gelagert werden, wenn er als Ersatzteil bezogen wird, bevor der Motor ausfällt?

Aufbewahren in Originalverpackung oder in einer versiegelten antistatischen Tüte in trockener Umgebung bei Raumtemperatur (0°C bis +30°C Ziel).

Die optische Scheibe im Inneren des Encoders ist die empfindlichste Komponente.

Vor der Montage wird die Encoderwelle von Hand gedreht, um die Glatzheit des Lagers zu überprüfen, und der Steckverbinder auf den Zustand der Nadel überprüft.

Wenn das Ersatzteil länger als 18 Monate gelagert wurde, ist es ratsam, den Lieferanten über eine erneute Prüfung zu konsultieren, bevor es auf eine Produktionsmaschine eingebaut wird.
