OEM GE Fanuc Servo-Antriebsmotor-Verstärker A860-0316-T001

Fanuc A860-0316-T001 | Hochauflösender HR inkrementeller Impulscodierer — 10.000P, D-Sub-Schnittstelle, Fanuc S-Serie AC-Servomotoren

Übersicht

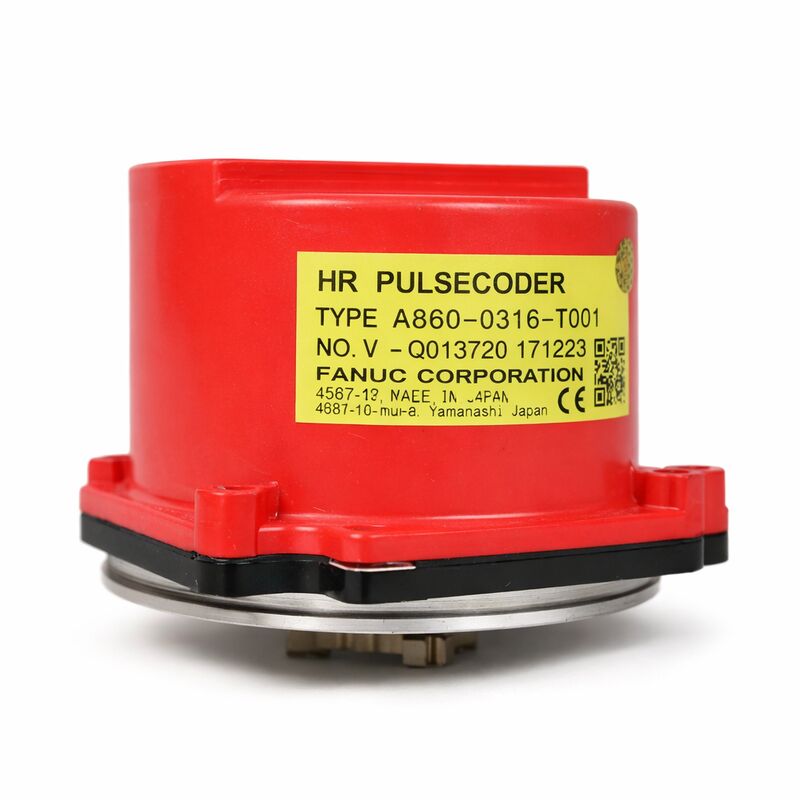

Der Fanuc A860-0316-T001 ist die Variante mit D-Sub-Anschluss des hochauflösenden (HR) 10.000P inkrementellen Impulscodierers von Fanuc für die AC-Servomotoren der S-Serie.

Er teilt sich die gleiche inkrementelle Spezifikation von 10.000 ppr wie der A860-0316-T101 (Variante mit roter Kappe), unterscheidet sich jedoch in seinem Steckverbindertyp: Während der T101 ein rotes Kunststoffgehäuse mit integriertem oder Amphenol-Steckverbinder verwendet, bietet der T001 eine D-Sub-Schnittstelle — das gleiche trapezförmige Mehrstift-Steckverbinderformat, das bei einer Reihe von Fanuc S-Serie und verwandten Encoder-Varianten verwendet wird.

Die HR-Bezeichnung kennzeichnet diesen Encoder als das Mitglied der A860-0316-Familie mit höherer Auflösung, das über die inkrementellen Codierer mit 2.000P, 2.500P und 3.000P hinausgeht, die die breitere S-Serie von Motoren bedienen.

Die 10.000P-Spezifikation wurde für S-Serie-Motoren angewendet, bei denen die Anforderungen an die Geschwindigkeitsregelungsqualität der Anwendung eine feinere Positionsabtastung erforderten, als der Standard-3.000P-Encoder liefern konnte — Präzisionsachsen mit hoher Geschwindigkeit, Werkzeugspindeln und ähnliche anspruchsvolle Anwendungen im Bereich der S-Serie-Motoren.

Bei 10.000 Impulsen pro Umdrehung erzeugt der A860-0316-T001 40.000 Quadraturflanken-Zählungen pro Umdrehung der Motorwelle, wenn er vom 4x-Flankenzählkreis des Verstärkers dekodiert wird. Bei 3.000 U/min entspricht dies 2 Millionen Zählaktualisierungen pro Sekunde — eine Dichte von Geschwindigkeitsschätzungsdaten, die eine reibungslose, rauschfreie Geschwindigkeitsregelung über den gesamten Betriebsbereich des Motors unterstützt.

Zum Vergleich: Ein 3.000P-Encoder erzeugt bei gleicher Geschwindigkeit 600.000 Quadraturzählungen pro Sekunde — ausreichend für viele Anwendungen, aber mit einer proportional gröberen Geschwindigkeitsabschätzung pro Steuerungsabtastperiode.

Als inkrementeller Encoder erfordert der T001 bei jedem Einschalten der Maschine eine Referenzrückkehr.

Die Position der Motorwelle ist dem CNC beim Einschalten unbekannt; das Referenzrückkehrverfahren fährt die Achse zu ihrem Hardware-Referenzschalter, erkennt den Z-Impuls des Encoders (einer pro Umdrehung) und stellt den Achsnullpunkt ein, bevor eine Produktionsbewegung zugelassen wird.

Für Maschinen, bei denen dies ein Standard-Startschritt ist, arbeitet der T001 im täglichen Betrieb genauso zuverlässig wie jeder absolute Encoder.

Wichtige Spezifikationen

D-Sub-Steckverbinder — Installations- und Kabelhinweise

Der D-Sub-Steckverbinder am A860-0316-T001 ist sein wichtigstes physisches Unterscheidungsmerkmal zur T101-Variante innerhalb der HR-Encoder-Familie.

D-Sub-Steckverbinder an Fanuc S-Serie-Encodern waren eine gängige Spezifikationswahl während der Produktionslaufzeit der S-Serie, und Maschinen mit T001-Installationen verfügen über eine D-Sub-Buchse am Motorende ihrer Encoder-Kabelbaugruppe.

Ein T101 (Amphenol/rote Kappe-Stil) Encoder kann ohne Kabelanpassung nicht in diese Buchse gesteckt werden.

Wenn Sie einen T001 als Ersatz beschaffen, überprüfen Sie das vorhandene Encoder-Kabel des Motors am Motorende — wenn es in einer D-Sub-Buchse endet, ist der T001 die richtige Variante.

Wenn es in einem Amphenol- oder fest verdrahteten Steckverbinder endet, ist der T101 oder eine andere Variante erforderlich. Die Bestellung nur nach Teilenummer, ohne die Steckverbindung am Motor des installierten Kabels zu überprüfen, ist ein häufiger Beschaffungsfehler, der zu einem nicht passenden Encoder führt.

HR Inkrementell vs. Seriell Absolut — Systemkontext

Der A860-0316-T001 (inkrementell) und die seriellen absoluten Encoder Serial A/Serial C aus derselben S-Serie-Ära stellen unterschiedliche Feedback-Philosophien dar, die auf unterschiedliche Servoverstärkertypen abgestimmt waren.

HR inkrementelle Encoder wurden in analoge Servoverstärker oder frühe digitale Servoverstärker eingespeist, die Quadratur-A/B/Z-Signale direkt verarbeiteten. Serielle absolute Encoder kommunizieren über ein proprietäres serielles Protokoll, das einen digitalen Servoverstärker mit der seriellen Encoder-Dekodierschaltung erfordert.

Diese beiden Systeme sind auf Verstärkerebene nicht austauschbar.

Eine Maschine, die mit einem HR inkrementellen Encoder und dem entsprechenden Verstärkertyp gebaut wurde, kann nicht direkt auf einen seriellen absoluten Encoder aufgerüstet werden, ohne auch den Verstärker zu ersetzen.

Das Verständnis dieser systemweiten Abhängigkeit ist wichtig bei der Bewertung jedes Encoder-Austausch- oder Upgrade-Szenarios.

FAQ

F1: Wie verhält sich die 10.000P-Auflösung des T001 im Vergleich zum Serial C (1.000.000P) Encoder aus derselben Motor-Ära?

Der serielle absolute Encoder Serial C (Familien A860-0346, A860-0356) mit 1M ppr liefert die 100-fache Rohauflösung des 10.000P HR inkrementellen Encoders.

Die beiden Encoder-Typen arbeiteten jedoch mit unterschiedlichen Verstärkerarchitekturen — der HR inkrementelle mit Quadraturdekodierung auf analogen/frühen digitalen Servoverstärkern, Serial C mit dedizierten seriellen Dekodierschaltungen auf digitalen Servoverstärkern.

Die Auflösungslücke spiegelt den Unterschied in der Technologiegeneration wider.

Für die analogen Servoverstärkersysteme, für die der T001 entwickelt wurde, war 10.000P die praktische Auflösungsgrenze, und sie war ausreichend für die Anwendungen, die diese Systeme bedienten.

F2: Welche Auswirkungen hat der Austausch eines 3.000P S-Serie-Encoders durch den 10.000P T001 auf die Servo-Parameter?

Die Servo-Parameter der CNC umfassen die Encoder-Impulszahl (typischerweise das CMR — Command Multiplier Ratio — und die DMR-Parameter), die Encoder-Zählungen mit befohlenen Bewegungseinheiten in Beziehung setzen.

Der Wechsel von einem 3.000P-Encoder zu einem 10.000P-Encoder ändert das Verhältnis zwischen Motorwellenumdrehung und Encoder-Zählung, daher müssen diese Parameter aktualisiert werden, um die korrekte Beziehung zwischen den Positionierungsbefehlen der CNC und der tatsächlichen Motorbewegung aufrechtzuerhalten.

Das Versäumnis, die Servo-Parameter nach einer Auflösungsänderung zu aktualisieren, führt zu einer falschen Positionskalibrierung — die Achse bewegt sich für einen gegebenen Befehl die falsche Distanz, und die Servoschleife kann instabil werden.

F3: Kann der A860-0316-T001 als direkter Ersatz für den A860-0316-T101 mit Kabelanpassung dienen?

Ja, prinzipiell. Sowohl T001 als auch T101 sind 10.000P HR inkrementelle Encoder mit der gleichen elektrischen Spezifikation.

Der einzige Unterschied ist der Steckverbindertyp. Ein Kabeladapter, der den D-Sub-Ausgang des T001 in das Amphenol-Steckverbinderformat des T101 (oder umgekehrt) umwandelt, ermöglicht es beiden Varianten, in der Installation der anderen verwendet zu werden.

Dieser Adapteransatz funktioniert in der Praxis zuverlässig und ist eine legitime Service-Lösung, wenn zum Zeitpunkt eines Maschinenausfalls nur eine Steckverbinder-Variante auf dem Nachrüstmarkt verfügbar ist.

F4: Was sind die Hauptausfallmodi des A860-0316-T001 im Langzeitbetrieb?

Lagerschäden sind der altersabhängigste Ausfallmodus — das Encoderlager, das die optische Scheibe und die Wellenkupplung stützt, entwickelt allmählich Spiel, was zu Signalrauschen in den A/B-Quadratur-Ausgängen führt und schließlich zu unregelmäßigen Positionszählungen oder Encoder-Alarmen führt.

Die Kontamination der optischen Scheibe durch Kühlnebel, Schneidflüssigkeitsaerosole oder Späne, die die Wellendichtung des Motors umgehen, ist der zweithäufigste Ausfallweg.

Korrosion der D-Sub-Steckverbinderstifte, insbesondere in feuchten Maschinenumgebungen, in denen Kondensation möglich ist, kann zu intermittierenden Signalabbrüchen führen, die Lager- oder Scheibenfehler imitieren, bis der Steckverbinder ordnungsgemäß inspiziert wurde.

Beginnen Sie die Fehlerdiagnose immer am Kabel und Steckverbinder, bevor Sie zu dem Schluss kommen, dass der Encoderkörper ausgefallen ist.

F5: Birgt die inkrementelle Natur des T001 ein Risiko für die Werkstückqualität, wenn die Maschine während eines Schneidvorgangs den Strom verliert?

Ja — ein ungeplanter Stromausfall während des aktiven Schneidens bedeutet, dass die Achsposition beim nächsten Einschalten unbekannt ist.

Die CNC benötigt eine Referenzrückkehr, bevor eine Produktionsbewegung möglich ist, und der Bearbeitungsvorgang, der zum Zeitpunkt des Stromausfalls lief, ist typischerweise unvollständig oder verschrottet.

Bei Maschinen mit absoluten Encodern wird die Position beim Einschalten wiederhergestellt, und der Bediener kann den Zustand des unterbrochenen Vorgangs beurteilen, bevor er entscheidet, ob das Werkstück fortgesetzt oder verschrottet werden soll.

Dies ist das grundlegende operative Argument für absolute gegenüber inkrementellen Rückmeldungen bei Produktionsmaschinenwerkzeugen.

Ob das inkrementelle Verhalten des T001 akzeptabel ist, hängt vollständig von der Häufigkeit ungeplanter Abschaltungen und den Kosten des bearbeiteten Werkstückmaterials ab.
