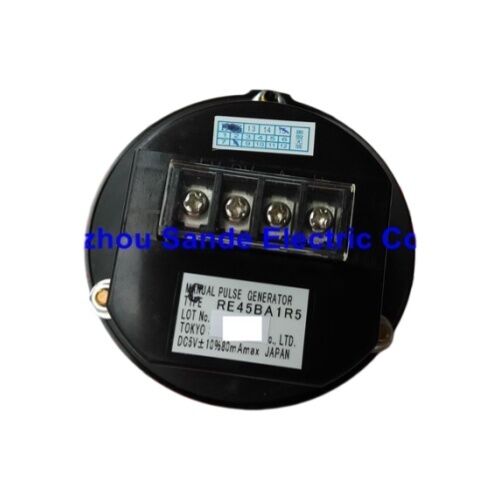

TOSOKU manueller Elektro-Sync-Impulsgenerator MPG RE45BA1R5

Tosoku RE45BA1R5 OEM Ersatz manueller Pulsgenerator 5V Gleichstrom, 100 PPR, Spannungsausgang, 80mm Dial, Japan

Wenn du diesen Teil brauchst

Die meisten Wartungstechniker, die nach diesem Teil suchen, kennen das Verfahren:Das Handrad eines Bearbeitungs- oder Drehzentrums beginnt sich zu verhalten falsch die Achse bewegt sich in eine Richtung, wenn Sie das Zifferblatt in die andere drehen, oder bestimmte Drehungen produzieren überhaupt keine Bewegung, oder die Bewegung ist nervös, selbst bei der feinsten Vergrößerung.

Die Maschine läuft seit Jahren, der ursprüngliche Tosoku-Encoder hat Hunderttausende von Zifferblatt-Rotationen angesammelt, und es zeigt endlich sein Alter.

Die RE45BA1R5 ist das Teil, das du brauchst.

Es ist der direkte Ersatz für die RE45BA1R5C (die aktuelle, mit dem Suffix aktualisierte Produktionsversion trägt am Ende ein C, aber die Kernspezifikation und Anpassung sind identisch mit der ursprünglichen RE45BA1R5).

Die 5V-Ausgangsspannung, 100 PPR und 80mm Zifferblatt-Kombination stellen die am weitesten verbreitete RE45B-Variante in CNC-Werkzeugmaschinen in Asien, Europa,und Nordamerika es ist die Konfiguration, die Fanuc, Mitsubishi, Mazak, Haas und Dutzende anderer Werkzeugmaschinenbauer haben in ihren Bedienungspanele seit Jahrzehnten angegeben.

Die Beschaffung eines Ersatzes sollte einfach sein, wenn Sie direkt zum autorisierten Vertriebsnetz von Tosoku gehen.

Vorsicht bei billigen Kopien ∙ Der RE45B ist einer der am häufigsten kopierten MPG-Encoder auf dem Markt, und die Kopien reichen von fast funktionsfähig bis nach wenigen Wochen völlig nutzlos.

Das Tosoku-Original hat sich in Produktionsumgebungen bewährt, gerade weil der optische Sensormechanismus, der Distanzmechanismus,und die mechanische Konstruktion sind mit Toleranzen hergestellt, die nicht mit den generischen Kopien übereinstimmen.

Identifizierung des RE45BA1R5 auf Ihrer Maschine

Die Teilenummer ist in der Regel auf einem Etikett auf der Rückseite des Encoderkörpers gedruckt, das nach dem Öffnen des Bedienfeldes sichtbar ist.Suchen Sie nach "RE45BA1R5" oder "RE45BA1R5C" (das C-Suffix ist ein geringfügiges Revisionsupdate), vollständig dem Basisteil gleichwertig).

Die drei von der Front des Bedienfeldes sichtbaren Montagemuttern kennzeichnen ihn als Typ A (3-Nuss-Halterung).Und das schwarze Zifferblatt mit Tosokus Logo auf dem schwarzen 15-mm-Knopf bestätigt die B-Knopfkonfiguration..

Wenn das Etikett auf Ihrem Encoder beschädigt oder fehlt, ist die physische Kennzeichnung:

• 80 mm Durchmesser schwarzes Kunststoffzifferblatt mit indexierten Markierungen
• Drei von vorne sichtbare Montageknüsse mit einem Abstand von etwa 120°
• Hintersteckverbinderausgang (die Verdrahtungsform hängt davon ab, ob die Maschine Tosokus Standardverkabelung oder einen kundenspezifischen Gurt des Maschinenherstellers verwendet)
• Hergestellt in Japan auf der Rückseite des Gehäuses wird typischerweise das Ursprungsland Japan angezeigt.

The related RE45BA1D5 looks identical from the front but draws 150mA at 5V and uses a differential line driver output — it is not electrically interchangeable with the R5 voltage output variant without rewiring the CNC's MPG input- Bestätigen Sie die Original-Teilnummer vor der Bestellung.

Die RE45BA1R5 vs. RE45BA1R5C? Sind sie die gleichen?

- Ja, das ist es. The C suffix on the RE45BA1R5C represents a minor revision within the same product generation — Tosoku periodically updates the suffix letter to track production changes that are fully backward compatible.

Die Montage, die elektrischen Anschlüsse, die Versorgungsspannung, die Auflösung, das Ausgangsformat und die mechanischen Abmessungen bleiben zwischen RE45BA1R5 und RE45BA1R5C unverändert.Die beiden Teilenummern sind austauschbar für Ersatzzwecke.

Einige autorisierte Händler führen nur die C-Variante (als aktuelle Versandversion) auf; machen Sie sich keine Sorgen, dass Sie nicht die genaue ursprüngliche Bezeichnung erhalten.

Ein fehlgeschlagenes MPG erkennen, bevor es vollständig aufhört

MPG-Encoder versagen selten auf einmal, häufiger verschlechtern sie sich allmählich, und die Symptome sind leicht falsch zu diagnostizieren, wenn man sie nicht speziell sucht.

Es fehlen Impulse in bestimmten Winkeln.Die optische Scheibe entwickelt einen Schmier oder einen feinen Kratzer über eine oder mehrere ihrer Spuren, wodurch der Photodetektor Impulse in diesem Segment der Rotation verfehlt.

Bei der ×1-Vergrößerung zeigt sich dies als gelegentliche verpasste Schritte ∙ die Achse bewegt sich die meiste Zeit 0,001 mm pro Abstand, reagiert aber gelegentlich nicht.Der gleiche Fehler kann unbemerkt bleiben, weil die größere Bewegung pro Impuls die Sprungmaske verbirgt.

Umgekehrte Richtung bei Teilkurven.Eine kontaminierte Scheibe oder ein abgenutztes Photodetektorkreislauf verursacht momentan eine Fehllesung der A/B-Phasenbeziehung, wodurch die CNC einen Schritt rückwärts zählt, bevor sie die normale Vorwärtszählung wieder aufnimmt.

Das sieht aus wie ein leichter Schwingungs- oder Rückschlagfehler bei langsamer Handradbewegung.

Kein Ausgang auf der ersten Runde nach dem Starten.Der optische Emitter (LED) im Inneren des Encoders ist so alt geworden, dass es einen Moment dauert, bis er nach dem Einschalten eine stabile Ausgangsintensität erreicht.Das Signal ist zu schwach für den Photodetektor, um es zuverlässig zu lesen..

Dies entwickelt sich in der Regel über Wochen oder Monate hinweg zu einem dauerhaften Versagen.

Klebriges oder unregelmäßiges EntspannungsgefühlDer federgeladene Abschaltmechanismus, der durch jede Position klickt, ist abgenutzt, und das taktile Feedback entspricht nicht mehr zuverlässig einem sauberen Puls pro Klick.

Dies ist ein mechanisches Verschleißsymptom, das sich von den oben genannten optischen Ausfällen unterscheidet und häufig mit ihnen in einer Einheit koexistiert, die stark benutzt wurde.

Jedes dieser Symptome ist ein Signal, dass der Encoder ausgetauscht werden muss, bevor das Handrad während eines kritischen Betriebs vollständig ausfällt.

Die Anschlüsse an den Ersatzteil

Der RE45BA1R5 kommt durch die Rückseite des Encoder-Körpers aus der Verkabelung heraus. Tosoku gibt keinen Standardanschluss auf dem RE45BA1R5-Basismodell an.und der Maschinenbauer legt den Steckverbinder und das Verkabelungsschnurband in der spezifischen Konfiguration der Maschine fest.

Wenn Sie den alten Encoder entfernen, machen Sie ein Foto der Verkabelungsanschlüsse, bevor Sie etwas trennen.

Die Farbcodierung folgt typischerweise der Standard-Ausgabekonfiguration von Tosoku:

• A- und B-Phasenausgänge (Quadraturenpaar)
• A-gemeinsam und B-gemeinsam (Ergebnisse für die beiden Ausgangskanäle)
• +5V-Versorgung und 0V-Berdung

Die spezifischen Pinn- oder Endpunktzuordnungen am Schnittstellenanschluss der Maschine sind in den elektrischen Diagrammen der Maschine definiert.nicht von Tosoku der Encoder selbst ist ein Standard-Quadratur-Ausgabegerät, und die MPG-Schnittstelle der CNC bildet die A-, B- und Versorgungspins nach dem Verkabelungsstandard des Maschinenherstellers ab.

Vor dem Anschließen des Ersatzkodeurs ist das elektrische Wartungshandbuch der Maschine zu lesen, um die genauen Anweisungen für die Endgeräte zu erfahren.

Die C-Suffix-Variante in Tosokus MPG-Serie

Das C-Suffix auf den Bauteilnummern von Tosoku RE45B bezeichnet konsequent eine geringfügige interne Überarbeitung es zeigt nie eine Änderung der externen Schnittstelle, der Leistungsspezifikation,oder der Montagekonfiguration.

Diese Konvention gilt für die gesamte RE45B-Familie: RE45BD1R5C ersetzt RE45BD1R5 (ohne Zifferblatt 5V 100PPR), RE45BA2R1C ersetzt RE45BA2R1 (80mm Zifferblatt 12V 25PPR) und so weiter.Der Kauf einer C-Suffix-Version einer RE45B-Variante als Ersatz für die ursprüngliche Basisversion ist immer richtig.

Maschinenbauer und Wartungsteams sollten sich nicht von der Aktualisierung des Suffikses abschrecken lassen, wenn sie ihre Bauteilnummern im BOM mit dem aktuellen Bestand vergleichen.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Meine Maschine zeigt einen "MPG-Fehler" oder die Handradachse reagiert nicht. Ist die RE45BA1R5 wahrscheinlich die Ursache?

Bevor Sie den Encoder austauschen, überprüfen Sie die Verdrahtung vom Encoder zum MPG-Eingang der CNC: ein loser Steckverbinder, ein zerbrochener Draht im Kabel in der Nähe des Panels (wo sich die Kabel wiederholt biegen),oder ein schmutziger Stecker kann identische Symptome wie ein fehlerhafter Encoder hervorrufen.

Wenn der Fehler nach der Wiederverbindung kurzfristig behoben und dann wieder auftritt, ist der Verbindungs- oder Kabel wahrscheinlich der Schuldige, nicht der Encoder selbst.

Der Encoder sollte nur dann ausgetauscht werden, wenn das Kabel und die Steckverbinder mechanisch und elektrisch defekt sind.

F2: Der Ersatz RE45BA1R5C kommt mit nackten Drahtleitungen an. Wie weiß ich, welcher Draht welcher ist?

Tosoku's RE45B-Leiterfarbenstandard: Vcc (+5V) ist typischerweise der rote Draht; 0V (Boden) ist schwarz oder weiß; A-Phase-Ausgang ist grün; B-Phase-Ausgang ist gelb (oder ein ähnliches Paarungsfarbschema).

Die Farbcodes können jedoch je nach Produktionsserien und je nachdem abweichen, ob der Maschinenbauer einen kundenspezifischen Gurt angegeben hat.

Überprüfen Sie immer die Funktionen des Drahtes anhand der ursprünglichen Maschinenzeichnung oder indem Sie vor dem Anschließen sorgfältig die Spannungsverhältnisse messen.Die A- und B-Ausgänge zeigen 5V-Logikschwankungen während der langsamen Drehung des EncoderDer Wechsel von A und B umkehrt die Achsenrichtung, verursacht jedoch keinen Schaden.

F3: Der Maschinenhersteller gibt die Bauteilnummer auf meiner Baugruppe als RE45BA1R5 ohne C-Suffix an. Ist der RE45BA1R5C ein direkter Ersatz?

Die RE45BA1R5C ist die aktuelle Serienversion der RE45BA1R5 Tosoku hat das C-Suffix hinzugefügt, um eine Produktionsrevision zu verfolgen, die die Spezifikation des Produkts nicht ändert,Schnittstelle, oder Anpassung.

Jeder zugelassene Tosoku-Anbieter wird dies bestätigen.

Die Verwendung des RE45BA1R5C als Ersatz für eine RE45BA1R5-Anlage ist das richtige und erwartete Verfahren.

F4: Kann ich vorübergehend prüfen, ob der Encoder fehlerhaft ist, indem ich einen RE45BA1R5 aus einer anderen Maschine eintausche?

Ja, der Austausch von Encodern zwischen Maschinen desselben CNC-Types (gleiche Versorgungsspannung und MPG-Eingangsformat) ist eine gültige Diagnosetechnik.Vorbehaltlich der Verdrahtungsanschlüsse passen oder Sie können die Drähte richtig verbinden.

Wenn die Achse, die sich unregelmäßig verhielt, mit dem geliehenen Encoder korrekt funktioniert, ist der ursprüngliche Encoder fehlerhaft.

Wenn der Fehler dem Encoder auf die andere Maschine folgt, ist der Encoder der bestätigte Fehler.

Bleibt der Fehler mit dem ausgeliehenen Encoder auf der ursprünglichen Achse, liegt das Problem in der Verkabelung, der MPG-Schnittstelle der CNC oder den CNC-Parameter-Einstellungen nicht im Encoder.

F5: Nach dem Einbau des Ersatzes RE45BA1R5 bewegt sich die Achse bei Drehen des Handrads in die falsche Richtung.

Die A- und B-Phase-Leiter sind umgekehrt, entweder sie wurden in der ursprünglichen Verkabelung ausgetauscht, oder der Ersatz wurde mit A und B verkabelt, die relativ zur Orientierung des ursprünglichen Encoders transportiert wurden.

Durch den A- und B-Austausch wird das Richtungsverhältnis zwischen der Drehung des Handrads und der Achsbewegung umgekehrt, ohne dass andere Funktionen beeinträchtigt werden.Identifizieren Sie die A- und B-Ausgangsleitungen auf dem Ersatzkodeur und tauschen Sie sie an der Verbindungspunkt.

Alternativ kann die CNC einen Parameter zur Umkehrung der MPG-Richtungseingabe auf Fanuc-Steuerungen haben,Dies ist über den entsprechenden MPG-Achsenrichtungsparameter einstellbar (siehe Parameterhandbuch der CNC für die spezifische Serie).

Entweder die Hardwareumkehrung oder die Parameteranpassung erzielt das richtige Ergebnis.
