1 Stück FANUC Encoder A860-2010-T341 Neu A8602010T341 A860-2010-T341

FANUC A860-2010-T341 Impulsgeber — aiAR128 abgedichteter Absolutwertgeber für Alpha i Serie Servomotoren, neu

Einige Komponenten in einem FANUC-Servosystem können sich allmählich verschlechtern — die Maschine entwickelt Positionsdrift, intermittierende Alarme, inkonsistente Konturierung. Manchmal ist der Ausfall sofortig: Encoder-Alarm, Achsabschaltung, Produktionsstopp. In jedem Fall ist der Encoder fast immer die Komponente, die Sie verfolgen.

Der FANUC A860-2010-T341 ist der abgedichtete aiAR128 Absolutwertgeber-Impulsgeber für FANUC Alpha i Serie AC-Servomotoren — ein weit verbreitetes Feedback-Gerät, das auch die Bezeichnung ENCODER AIAB128 trägt und direkt den früheren A860-2014-T301 ersetzt ist.

Dieses Gerät ist neu ist.

Was der aiAR128 liefert

Die Bezeichnung aiAR128 platziert diesen Encoder fest in FANUCs Alpha i Generation von seriellen Absolutwertgeber-Impulsgebern.

Die Komponente "AR128" bezieht sich auf die 128-fache Auflösungsklasse innerhalb der Absolutwertgeber-Familie — der Encoder liefert hochauflösende absolute Positionsdaten über die Hochgeschwindigkeits-Serienkommunikationsverbindung von FANUC an den Servo-Verstärker, was die enge Regelung im geschlossenen Regelkreis ermöglicht, auf der die Alpha i Serie von Antrieben basiert.

Als Absolutwertgeber behält der A860-2010-T341 die Achspositionsdaten über Stromzyklen hinweg bei, unterstützt durch eine Batterie im Servo-Verstärker.

Ein Neustart der Maschine erfordert keine Referenzrückstellung (Homing) — der Antrieb liest den Encoder beim Einschalten und kennt sofort die Achsposition.

Das ist ein bedeutender betrieblicher Vorteil für Produktionsmaschinen, bei denen die Neustartzeit direkt mit der Produktionsleistung korreliert.

Technische Spezifikationen

Die Montage mit konischer Welle — Was sie praktisch bedeutet

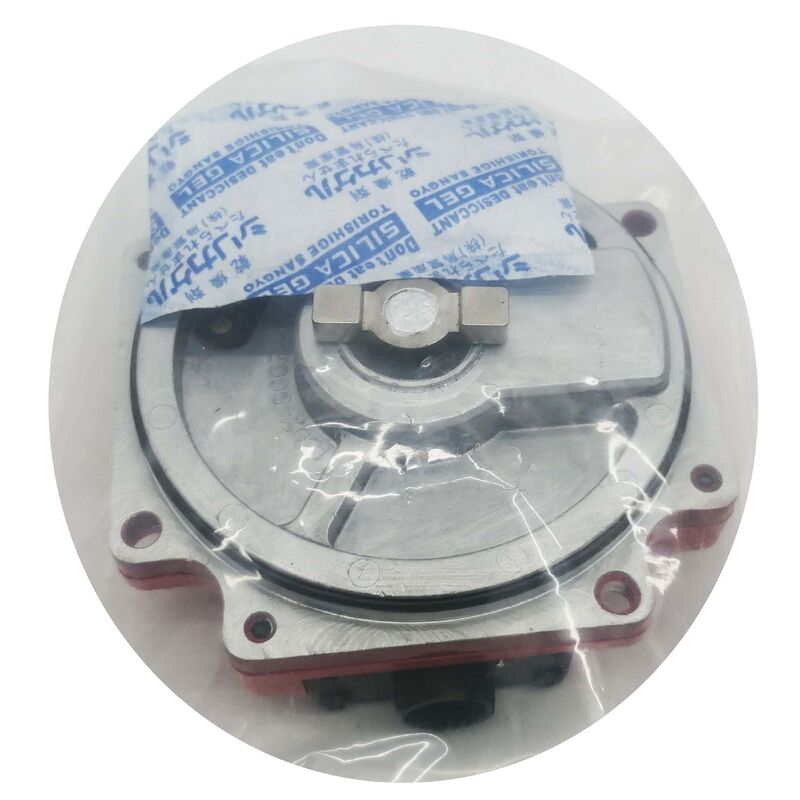

Die TPR-Montage (konische Welle) unterscheidet diesen Encoder von Varianten mit gerader Welle. Bei der konischen Konstruktion greift die Encoderkupplung in eine passende konische Bohrung im Encoderkörper — die Konizität erzeugt eine selbstzentrierende, hochfeste Presspassung, wenn die Befestigungsschraube angezogen wird.

Diese Montagemethode hat zwei praktische Vorteile.

Erstens eliminiert sie Spiel an der Schnittstelle der Encoderkupplung: Im Gegensatz zu einer Keil- oder Klemmkupplung erzeugt eine richtig sitzende Konizität keinen Winkelspielraum zwischen der Motorwelle und dem Encoder-Sensorelement.

Zweitens widersteht sie dem Lösen durch Vibrationen besser als viele alternative Befestigungsmethoden, was bei Servomotoren wichtig ist, die über Millionen von Betriebsstunden wiederholte schnelle Beschleunigungs- und Verzögerungszyklen erfahren.

IP67 abgedichtetes Gehäuse — Schutz, der sich im Laufe der Zeit auszahlt

Das abgedichtete Gehäuse des A860-2010-T341 bietet IP67-Schutz gegen Eindringen — vollständiger Staubschutz und die Fähigkeit, einem Eintauchen in Wasser bis zu einer Tiefe von einem Meter standzuhalten. Das ist ein Schritt über die IP65-Zertifizierung vieler früherer FANUC-Encoder-Varianten hinaus.

An einer CNC-Werkzeugmaschine in Produktion befindet sich das Motorende eines Servos in einer Umgebung, in der Kühlmittelspritzer, Schneidölnebel, Öl-Aerosole und staubhaltige Luft Routine sind. Ein optischer Encoder, der seine Abdichtung verliert — durch ein gerissenes Gehäuse, einen defekten O-Ring oder eine unzureichende IP-Zertifizierung — sammelt im Laufe der Zeit Verunreinigungen auf der optischen Scheibe an.

Die Verschlechterung ist oft allmählich: geringfügig verrauschte Positionssignale werden immer unregelmäßiger, bevor sie einen klaren Alarm auslösen, und die Maschine kann mit reduzierter Genauigkeit laufen, lange bevor sie tatsächlich stoppt.

Die IP67-Konstruktion ist die richtige Antwort für diese Umgebung.

Für Motoren, die in Waschbereichen, in der Nähe von Kühlmitteldüsen oder in Anwendungen mit Flüssigkeitskontakt installiert sind, ist das abgedichtete Design keine Option — es ist das, was langfristige Zuverlässigkeit ermöglicht.

Ersetzt A860-2014-T301 — Eine direkte Nachfolgelösung

Eine der bestätigten und dokumentierten Fakten über den A860-2010-T341 ist, dass er die aktuelle Ersatzlösung für den A860-2014-T301 ist.

Maschinen, die ursprünglich mit dem A860-2014-T301 Encoder ausgestattet waren, verwenden den A860-2010-T341 als direkte Ersatzlösung in der aktuellen Produktion — gleiches elektrisches Interface, gleiche Montagekonfiguration, gleiche Kompatibilität mit dem Servo-Verstärker und der CNC-Steuerung.

Diese Nachfolgelösung ist wichtig für Wartungsteams, die möglicherweise nach der alten Teilenummer suchen.

Wenn auf dem Encoder-Etikett Ihres Motors A860-2014-T301 steht, bestellen Sie den A860-2010-T341.

Wo dieser Encoder im Einsatz ist

Die FANUC Alpha i Serie AC-Servomotorenplattform ist seit den frühen 2000er Jahren das Rückgrat von FANUC-gesteuerten CNC-Werkzeugmaschinen, und die aiAR128 Impulsgeber-Familie ist eine der am häufigsten anzutreffenden Encoder-Spezifikationen in dieser installierten Basis. Der A860-2010-T341 ist zu finden in:

CNC-Bearbeitungszentren — Achs-Feedback für X-, Y-, Z- und Drehachsen von vertikalen und horizontalen Bearbeitungszentren von Herstellern wie Mazak, Okuma, Makino, DMG Mori, Doosan und vielen anderen

CNC-Drehzentren — Achs-Servo-Feedback für zwei- und mehrachsige CNC-Drehmaschinen, einschließlich Spindel- und C-Achsen-Antrieben

FANUC Industrieroboter — Gelenkachsen-Feedback für gelenkige Roboter der M- und R-Serie, die Alpha i Servomotoren an den Gelenken verwenden

Flexible Fertigungssysteme — Servoantriebe für Palettenwechsler, Förderband-Indexer und automatisierte Materialhandhabungssysteme, die auf FANUC Alpha i Antrieben basieren

Spezielle Produktionsanlagen — kundenspezifische Automatisierungszellen in der Automobil-, Luft- und Raumfahrt- und allgemeinen Fertigungsindustrie

FAQ

F1: Ersetzt der A860-2010-T341 den A860-2014-T301 direkt?

Ja — der A860-2010-T341 ist FANUCs aktuelle Ersatzlösung für den A860-2014-T301. Beide Geräte bedienen die gleiche Motorfamilie mit der gleichen seriellen Absolutwertgeber-Feedback-Schnittstelle. Wenn auf dem Encoder-Etikett Ihres Motors A860-2014-T301 steht, ist die Bestellung des A860-2010-T341 die korrekte Nachfolgelösung.

F2: Ist der A860-2010-T341 ein Absolut- oder Inkremental-Encoder?

Er ist absolut. Er gibt kontinuierliche Wellenpositionsdaten über die Hochgeschwindigkeits-Serienverbindung von FANUC aus, und die Position wird über den Stromausfall mit Batteriesicherung im Servo-Verstärker beibehalten.

Dies eliminiert die Notwendigkeit eines Achsen-Referenzrückstellungs-Homing-Zyklus bei jedem Maschinenstart.

F3: Welche Servo-Verstärker und CNC-Steuerungen sind mit diesem Encoder kompatibel?

Der A860-2010-T341 ist für FANUC αi und βi Serie Servo-Verstärker konzipiert, gepaart mit CNC-Steuerungen der 0i, 16i/18i/21i und 30i/31i/32i Familien.

Er kommuniziert über das Hochgeschwindigkeits-Serien-Feedback-Protokoll von FANUC, das die Standardschnittstelle für Motor-Verstärker-Kombinationen der Alpha i und Beta i Serie ist.

F4: Welche FANUC-Alarme deuten auf einen defekten A860-2010-T341 hin?

Encoder-bezogene Ausfälle lösen typischerweise SV-Servoalarme auf dem CNC-Display aus — häufig SV0364 (CSAL-Alarm), SV0368 (Soft-Phasen-Alarm) oder kommunikationsbezogene Alarmcodes, die einen Verlust oder eine Beschädigung der seriellen Encoder-Daten anzeigen.

Bevor Sie den Encoder ersetzen, überprüfen Sie das Encoder-Kabel und den Stecker an beiden Enden, da Kabelschäden und Steckerkorrosion identische Alarmcodes verursachen.

F5: Warum ist das Design der konischen Welle für diesen Encoder wichtig?

Die Montage mit konischer Welle (TPR) schafft eine selbstzentrierende, spielfreie Verbindung zwischen der Motorwelle und der Encoderkupplung.

Im Gegensatz zu Keil- oder Klemmkupplungen erzeugt die Konizität bei korrektem Anzug eine präzise Presspassung, die Winkelspiel eliminiert und dem Lösen durch Vibrationen widersteht. Dies wirkt sich direkt auf die Qualität und Konsistenz des an den Servoantrieb gelieferten Positionsfeedbacks aus.
