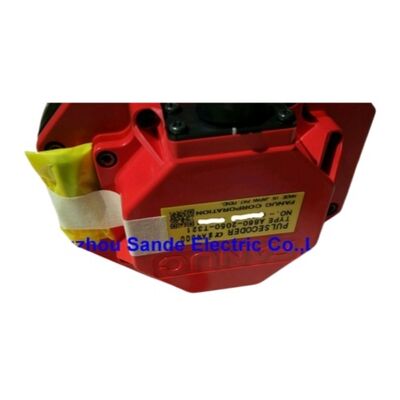

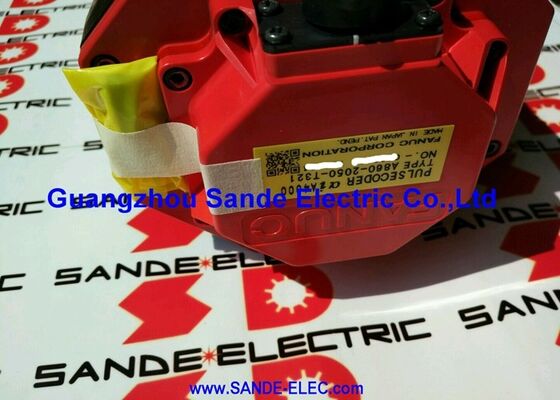

1 PC Gebraucht Fanuc A860-2001-T321 Encoder In Gutem Zustand A8602001T321 A860-2001-T321

Fanuc A860-2001-T321 | Alpha i Absoluter Impulsgeber — 16.000.000P, IP65, αi2–αi40 Serie, CNC 0i-C/D · 16i/18i-B · 31i — Eingestellt, Ersetzt durch A860-2051-T321

Übersicht

Der Fanuc A860-2001-T321 ist der αiA16000 Absolut-Impulsgeber — der werkseitig verbaute Encoder für Fanuc Alpha i Serie AC-Servomotoren, der den gesamten Antriebsbereich von den kompakten αi2 bis zu den schweren αi40 und allen deren Geschwindigkeitsvarianten abdeckt.

Mit 16 Millionen Impulsen pro Umdrehung war er bei seiner Einführung der Encoder mit der höchsten Auflösung, der am Motor montiert war, in der Alpha i Generation. Seine Rückmeldungsdichte untermauert direkt die Fähigkeit zur Submikron-Positionsdetektion, die von Werkzeugmaschinen mit 31i-A und 0i-D Steuerung in Präzisionsbearbeitungsoperationen erreicht wird.

Die Alpha i Motorgeneration deckt die Mehrheit der Fanuc-gesteuerten CNC-Werkzeugmaschinen ab, die ab den frühen 2000er Jahren gebaut wurden — Bearbeitungszentren, Drehzentren, Fünf-Achsen-Maschinen und großformatige Fräsmaschinen von den weltweit größten Maschinenherstellern.

Aus diesem Grund hat der A860-2001-T321 die größte installierte Basis aller Encoder in der Alpha i Familie.

Auch nachdem Fanuc die aktive Produktion zugunsten des Ersatzteils A860-2051-T321 eingestellt hat, machen Maschinen mit dem ursprünglichen A860-2001-T321 weiterhin einen erheblichen Teil der globalen CNC-Produktionskapazität aus.

Diese installierte Basis treibt die anhaltende Nachfrage nach geprüften Ersatzgeräten aus verwalteten Austauschpools an.

Die Absolutpositionierungsfähigkeit bedeutet, dass beim Maschinenstart kein Referenzpunktlauf erforderlich ist — die CNC schaltet sich ein und kennt sofort jede Achsposition, vorausgesetzt, die Batterie des Servo-Verstärkers hat die Mehrumdrehungszählung über die Stromabschaltperiode aufrechterhalten.

Dieser Bedienkomfort ist praktisch wichtig in Anlagen, in denen die Maschinenstartzeit eine Rolle spielt: Eine Maschine mit αiA16000 Absolut-Encodern kann innerhalb von Sekunden nach dem Einschalten die Produktion aufnehmen, während eine vergleichbare Maschine mit inkrementellen Encodern eine Referenzpunktlaufsequenz benötigt, bevor eine Achse bewegt werden kann.

Die IP65-Schutzart bietet vollständigen Staubschutz und Schutz gegen gerichtete Wasserstrahlen — geeignet für die Standard-Bearbeitungsumgebung mit Kühlnebel, spänebeladener Luft und regelmäßiger Reinigung.

Das Upgrade auf IP67 beim Ersatz T321 ist eine Verbesserung, die besonders für Maschinen mit aggressiver Flutkühlung oder solchen, die zwischen den Arbeiten mit Hochdruckwasser gereinigt werden, relevant ist.

Schlüsselspezifikationen

16M ppr in der Praxis — Auflösung für den Regelkreis

Mit 16 Millionen Impulsen pro Umdrehung erzeugt der αiA16000 Positionsaktualisierungsdaten mit einer Rate, die traditionelle Encoder-Auflösungsgrenzen für den Regelkreis praktisch unsichtbar macht. Bei 2000 U/min — der Nenndrehzahl eines αi22 Motors — erzeugt der Encoder über 533 Millionen Quadratur-Flankenwechsel pro Sekunde. Die Servo-Karte der CNC tastet diese Daten alle 125 µs (oder schneller bei 31i-A Systemen) ab, um Geschwindigkeitsabschätzungen zu berechnen.

Die Dichte dieses Datenstroms erzeugt Geschwindigkeitsabschätzungen mit vernachlässigbarem Quantisierungsrauschen, selbst bei den langsamen Vorschubgeschwindigkeiten, die bei Präzisionsschneidvorgängen verwendet werden, wo die Qualität der Geschwindigkeitsregelung direkt in die Oberflächengüte des Werkstücks einfließt.

Für die flexible Detektionseinheit des Verstärkers unterstützt die 16M ppr Auflösung Detektionseinheiten bis zu 0,01 µm — eine Positionierungsgranularität, die feiner ist als die mechanische Wiederholgenauigkeit der meisten Werkzeugmaschinengetriebe.

Das bedeutet, dass der Encoder nie der limitierende Faktor für die Achspositionierungsgenauigkeit ist; das mechanische System der Maschine ist immer das, was die erreichbare Genauigkeit am Werkstück begrenzt.

Eingestellter Status — Ersatzweg und Beschaffung

Das offizielle Ersatzteil von Fanuc ist der A860-2051-T321, der die Auflösung auf 32M ppr verdoppelt und die Umweltschutzklasse auf IP67 verbessert. Für Maschinen, die den T321 in einem korrekt konfigurierten Verstärker- und CNC-System betreiben, gibt es keine funktionellen Mängel, die ein Upgrade erfordern — der T321 liefert weiterhin volle Leistung in seinem ursprünglichen System.

Ein Upgrade auf den T321-Ersatz ist am überzeugendsten, wenn ein Motor, der einen Encoder-Schaden erlitten hat, wieder aufgebaut wird, wenn die Maschine in Umgebungen betrieben wird, in denen IP67 von Vorteil wäre, oder wenn die Maschine mit einer CNC der aktuellen Generation nachgerüstet wird, die die 32M ppr Auflösung nutzen kann.

Die Prüfung von Ersatzgeräten A860-2001-T321 sollte immer auf einem geschlossenen Alpha i Motor-Prüfstand erfolgen — angetrieben mit Nenndrehzahl auf einer Fanuc 0i oder 16i/18i Steuerung — um die serielle Kommunikation, die Stabilität der Absolutwertzählung und den alarmfreien Betrieb zu überprüfen, bevor sie auf einer Produktionsmaschine installiert werden.

FAQ

F1: Lässt sich der Ersatz A860-2051-T321 ohne CNC-Parameteränderungen direkt installieren?

Ja, in den meisten Konfigurationen. Der αiA32000 T321 Ersatz verwendet denselben physischen Anschluss und dieselbe Motorkopplung wie das T321 Original. Der Servo-Verstärker identifiziert den Encoder-Typ automatisch über den FSSB-Serien-Handshake beim Einschalten und passt seine interne Auflösungsreferenz entsprechend an.

Die CNC-Servo-Parameter für die Achse erfordern keine manuellen Änderungen für die Erhöhung der Auflösung — der Verstärker übernimmt die Übersetzung transparent. Führen Sie nach der Installation einen vollständigen Referenzpunktlauf durch, um den Absolutpositionierungs-Datum mit dem neuen Encoder wiederherzustellen.

F2: Welche Alarmcodes zeigen einen Ausfall des A860-2001-T321 an?

Der häufigste Alarm ist SV0360 (Serielle Kommunikationsfehler) oder SV0368 (Encoder-Feedback-Fehler) an der betroffenen Achse.

Diese treten beim Einschalten oder während des Betriebs auf. Weniger häufig ist SV0362 (Zählverlust), der auf intermittierende Datenverluste hinweist — oft verbunden mit Kabelschäden oder einem defekten Encoder und nicht mit einem vollständigen Ausfall.

Überprüfen Sie immer das Encoder-Feedback-Kabel und seine Anschlüsse, bevor Sie den Encoder-Körper als defekt einstufen.

Ein Kabelbruch am Motor-seitigen Anschluss erzeugt identische Alarmmuster wie ein Encoder-Ausfall.

F3: Wie unterscheidet sich die IP65-Schutzart von IP67 im praktischen Einsatz eines Bearbeitungszentrums?

IP65 schützt vor Staubeintritt und gerichteten Wasserstrahlen aus jedem Winkel — ausreichend für normalen Kühlnebel und Maschinenwaschverfahren.

IP67 bietet zusätzlichen Schutz gegen zeitweiliges Eintauchen bis zu 1 Meter Tiefe für 30 Minuten und bietet eine sinnvolle zusätzliche Reserve bei Maschinen mit starker Flutkühlung, bei der sich Kühlmittel um die Motorgehäuse sammeln kann, oder bei Maschinen, die routinemäßig mit Hochdruckwasser gereinigt werden.

Für die Mehrheit der Bearbeitungszentren funktioniert IP65 problemlos. Das IP67-Upgrade beim Ersatz-Encoder ist am wertvollsten für aggressive Kühlmittelumgebungen.

F4: Welche Anforderungen an das Batteriemanagement gibt es für die Absolutwertspeicherung des A860-2001-T321?

Die Mehrumdrehungs-Absolutwertzählung des Encoders wird im batteriegepufferten SRAM des Servo-Verstärkers gespeichert, nicht im Encoder selbst. Die Verstärkerbatterie muss über dem BAT-Alarm-Schwellenwert gehalten werden, um den Verlust von Positionsdaten während der Maschinen-Stromabschaltung zu verhindern.

Wenn ein BAT-Alarm auf der CNC erscheint, ersetzen Sie die Batterie, während die Maschine eingeschaltet bleibt — dies versorgt den SRAM während des Batteriewechsels. Der Austausch der Batterie bei ausgeschalteter Maschine birgt das Risiko des Verlusts der Positionierung, wenn die Batterie bereits erschöpft ist.

Die meisten Alpha i Verstärker verwenden Standard-3,6-V-Lithiumbatterien; überprüfen Sie die korrekte Teilenummer in der Wartungsdokumentation der Maschine.

F5: Kann der A860-2001-T321 mit neueren CNC-Steuerungen als der 31i-A Generation funktionieren?

Der αiA16000 Encoder kommuniziert über das Alpha i serielle Encoder-Protokoll von Fanuc. Die Fanuc 30i-B, 31i-B und 0i-F Generation Steuerungen sind für das Alpha i-B Motor/Encoder-System (A860-2051-T321 und höher) und ihre zugehörige Antriebsarchitektur ausgelegt.

Obwohl das Encoder-Protokoll ähnlich sein mag, ist die Installation eines T321 Originals in einer Maschine, die für die neueren Encoder-Serien spezifiziert ist, keine unterstützte Konfiguration und kann zu Kompatibilitätsproblemen auf der Ebene des Servo-Verstärkers führen.

Der T321 ist der richtige Encoder für Systeme, die mit Verstärkern und CNC-Steuerungen der T321-Generation (0i-C/D, 16i/18i-B, 31i-A) spezifiziert sind.
