Fanuc A860-0370-T001 | Alpha αA1000 Absolut-Impulsgeber — 1.000.000P, Fanuc Alpha AC-Servomotoren a12 / a22 / a30 / a40

Übersicht

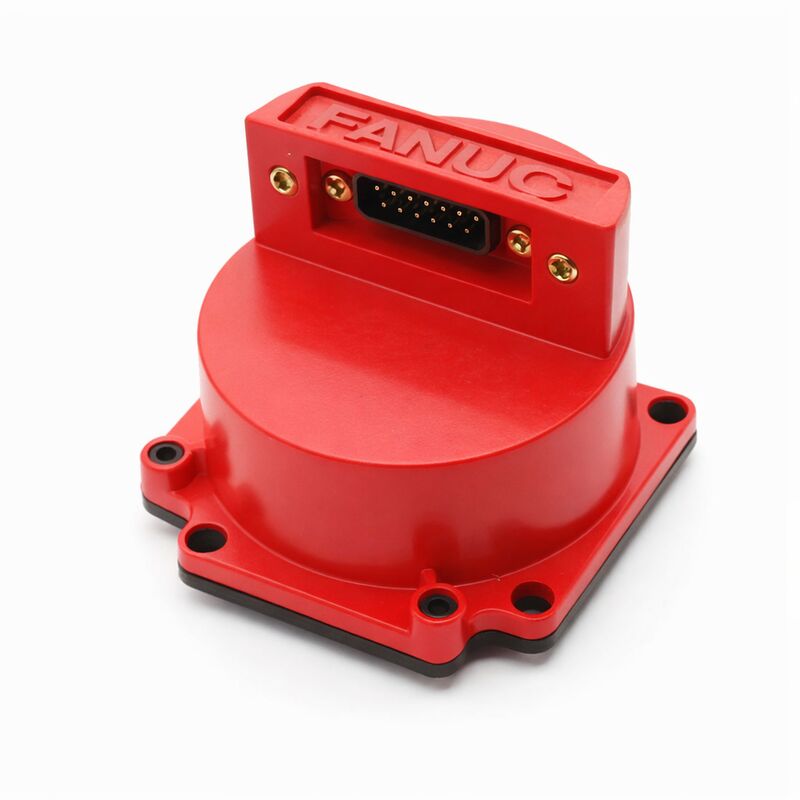

Der Fanuc A860-0370-T001 ist der αA1000 Absolut-Impulsgeber für Fanucs große Alpha-AC-Servomotoren — die a12, a22, a30, a40 und verwandte αM- und αL-Varianten. Mit 1.000.000 Impulsen pro Umdrehung bietet der A1000 eine 15-fach höhere Auflösung als der αA64 (64K ppr) Encoder, der in kleineren Alpha-Motoren verbaut ist. Dieser Wert ist direkt auf die höheren Drehmoment- und Trägheitseigenschaften der großen Alpha-Motorenklasse abgestimmt.

Es gibt eine klare Logik dafür, warum ein großer, robuster Servomotor einen feineren Encoder benötigt.

Hohe Trägheitslasten, die an große Motoren angeschlossen sind, bedeuten langsamere Beschleunigung und Verzögerung — die Servoschleife verbringt mehr Zeit bei Zwischengeschwindigkeiten, wo die Qualität der Geschwindigkeitsregelung am deutlichsten sichtbar ist.

Der 1M ppr Encoder liefert dem Verstärker pro Motorumdrehung weitaus mehr Positionsaktualisierungsereignisse als eine 64K-Einheit, sodass die Geschwindigkeitsabschätzung reibungsloser erfolgt und die Servoschleife eine engere Geschwindigkeitsregelung aufrechterhalten kann, selbst während der allmählichen Beschleunigungs- und Verzögerungsrampen, die für große Achsen typisch sind.

An einer Werkzeugmaschine mit einem großen Schlitten oder einem schweren Tisch, der von einem a22- oder a30-Motor angetrieben wird, führt dies zu einer besseren Oberflächengüte bei profilierten Schnitten.

Der αA1000 liefert eine absolute Mehrumdrehungs-Positionsrückmeldung, was bedeutet, dass die Achsposition über Stromzyklen gespeichert wird, ohne dass jedes Mal eine Referenzrücklaufsequenz erforderlich ist, wenn die Maschine hochfährt.

Die Positionserhaltung beruht auf einer Batteriepufferung im Servo-Verstärker — der Encoder meldet seine Wellenpositionsdaten über die serielle Encoder-Schnittstelle, und der batteriegepufferte RAM des Verstärkers speichert die akkumulierte absolute Zählung zwischen den Stromzyklen.

Wenn die Batterie ordnungsgemäß gewartet wird, kann die Maschine nach dem Einschalten sofort die Produktion wieder aufnehmen, ohne dass eine Achsen-Referenzfahrt durchgeführt werden muss.

Der A860-0370-T001 wurde parallel zur Alpha-Motorgeneration produziert und ist auf einer beträchtlichen Anzahl von Werkzeugmaschinen weltweit noch im aktiven Einsatz.

Die Beschaffung von Ersatzgeräten erfolgt hauptsächlich aus Austauschpools und Überbeständen und nicht aus Neuproduktionen, da die Motorgeneration, die er bedient, nicht mehr das aktuelle Fanuc-Angebot ist.

Dies macht eine proaktive Ersatzteilplanung besonders wertvoll für Anlagen, die eine Flotte von Maschinen mit Alpha-Motoren in dieser Größenordnung betreiben.

Schlüsselspezifikationen

1M ppr Auflösung — Große Motoren, Große Lastanwendungen

Der α12/2000 Motor liefert ein kontinuierliches Drehmoment von 12 N·m bei seiner Nenndrehzahl von 2000 U/min.

Der α22/2000 steigert sich auf 22 N·m, und beide werden häufig für Palettenantriebe von horizontalen Bearbeitungszentren, große CNC-Drehbank-Schlitten und Präzisions-Bohrwerks-Planachsen verwendet — alles Anwendungen, bei denen mechanische Masse und Schnittkräfte ein anhaltend hohes Drehmoment erfordern.

Die 1M ppr Auflösung des αA1000 entspricht dieser Anforderung auf der Feedback-Ebene: Bei 2000 U/min erzeugt der Encoder über 33 Millionen Positionsaktualisierungsflanken pro Sekunde, was dem Servo-Verstärker extrem dichte Positionsdaten für eine stabile Geschwindigkeitsregelung am Nennbetriebspunkt liefert.

Für die Motoren a30/1200 und a40/1200 — die mit der niedrigeren Nenndrehzahl von 1200 U/min arbeiten — liefert die 1M ppr Auflösung des Encoders proportional dichtere Positionsaktualisierungen bei typischen Betriebsdrehzahlen, was für diese langsam laufenden Hochdrehmomentmotoren wichtig ist, die während schwerer Schnittvorgänge oft mit einem Bruchteil ihrer Nenndrehzahl laufen.

Beschaffungs- und Serviceüberlegungen

Der A860-0370-T001 existiert innerhalb der Produktfamilie A860-0370, die mehrere T-Suffix- und V-Suffix-Varianten umfasst.

Alle Mitglieder der 0370-Familie teilen die αA1000 Auflösung und die gleiche Kompatibilität mit großen Alpha-Motoren. T-Suffix-Varianten unterscheiden sich hauptsächlich durch den Steckverbindertyp und die mechanischen Einbaudetails.

Bei der Bestellung eines Ersatzgeräts ist die Bestätigung des richtigen T-Suffix für die spezifische Motorinstallation unerlässlich — unterschiedliche Steckverbinder am Motorseitigen Kabelende bedeuten, dass verschiedene Varianten ohne Kabelmodifikation nicht direkt austauschbar sind.

FAQ

F1: Was unterscheidet den A860-0370-T001 von den V-Suffix-Varianten wie A860-0370-V501 und V502?

Der T001 ist ein motorseitig montierter Encoder, der ein integriertes oder mitgeliefertes Kabel enthält; die V-Suffix-Varianten (V501, V502) sind reine Steckverbinder- oder separate Kabelversionen, die in verschiedenen Installationskonfigurationen verwendet werden.

Alle teilen die gleiche αA1000 1M ppr absolute Auflösung und passen auf die gleiche große Alpha-Motor-Serie.

Der praktische Unterschied liegt darin, wie der Encoder mit dem motorseitigen Feedback-Kabel verbunden wird — bestätigen Sie, welchen Steckverbinder und welche Kabelanordnung Ihr Motor verwendet, bevor Sie die richtige Variante für den Austausch auswählen.

F2: Die absoluten Positionsdaten werden im Verstärker und nicht im Encoder gespeichert — was bedeutet das für den Encoder-Austausch?

Wenn der A860-0370-T001 ersetzt wird, beginnt der neue Encoder, von einer beliebigen Winkelposition innerhalb einer Umdrehung zu zählen. Die Mehrumdrehungs-Absolutzählung des Verstärkers war an die mechanische Beziehung des alten Encoders zur Motorwelle gebunden.

Nach dem Einbau des Ersatz-Encoders muss die Achse zu ihrem Referenzpunkt gefahren und eine manuelle Referenzfahrt durchgeführt werden, um den absoluten Positionsbezug im batteriegepufferten Speicher des Verstärkers wiederherzustellen.

Dies ist ein normaler Vorgang nach dem Austausch und deutet nicht auf einen Fehler des neuen Encoders hin.

F3: Wie wird die Batteriepufferung des αA1000 verwaltet und was passiert, wenn die Batterie ausfällt?

Die Pufferbatterie befindet sich im Servo-Verstärker oder in einer separaten Batterieeinsheit — nicht im Encoder selbst. Wenn die Stromversorgung des Verstärkers ausgeschaltet ist, versorgt die Batterie den SRAM, der die absolute Positionszählung speichert, mit einem kleinen Strom.

Ein Batteriealarm (BAT-Alarm) an der CNC signalisiert, dass die Batteriespannung auf den Warnschwellenwert gefallen ist; zu diesem Zeitpunkt sollte die Batterie vor dem nächsten geplanten Ausschalten ersetzt werden, um den Verlust von Positionsdaten zu vermeiden.

Eine vollständig entladene Batterie führt dazu, dass der Verstärker die Mehrumdrehungszählung verliert, was beim nächsten Einschalten einen Alarm wegen verlorener Referenz des Absolut-Encoders auslöst. Die Wiederherstellung erfordert eine neue Referenzfahrt nach dem Einbau einer neuen Batterie.

F4: Kann der A860-0370-T001 mit i-Serien CNC-Steuerungen (0i, 16i, 18i) verwendet werden, die für Alpha i-Motoren bestimmt sind?

Der αA1000 Encoder ist für die erste Generation der Alpha-Motoren und die kompatible CNC-Generation (Serie 15/16/18/21 Modell A) konzipiert.

Die i-Serien CNC-Steuerungen (0i, 16i, 18i, 21i) sind für Alpha i-Motoren konzipiert, die BiA128- oder BiA1000-Encoder-Typen mit unterschiedlichen seriellen Protokollen verwenden.

Das serielle Protokoll des αA1000 ist nicht mit der Encoder-Schnittstelle der i-Serien CNC kompatibel.

Eine Maschinenumrüstung von Alpha auf Alpha i-Motoren würde den Austausch sowohl der Motoren als auch der Encoder erfordern.

F5: Was sind die häufigsten Fehlersymptome, die auf einen Ausfall des A860-0370-T001 hinweisen?

Die häufigste Erscheinung ist ein Servoalarm auf der betroffenen Achse beim Einschalten — typischerweise ein Encoder-Kommunikationsfehler (Alarm der SV360-Serie auf kompatiblen CNCs). Intermittierende Encoder-Alarme, die sich nach einem Stromzyklus beheben lassen, aber wieder auftreten, deuten auf eine sich verschlechternde optische Scheibe oder eine Verunreinigung im Encoder hin, während ein permanenter Alarm, der nach Überprüfung des Kabels und der Steckverbinder bestehen bleibt, auf einen Encoder-Ausfall hindeutet.

Mechanische Symptome — Rauheit oder Widerstand beim Drehen der Motorwelle von Hand — deuten auf Lagerschäden im Encoder hin, die schließlich Signalfehler verursachen, selbst wenn die Elektronik intakt ist.

In allen Fällen ist der Encoder nicht vor Ort reparierbar; der Austausch ist der Service-Weg.
