Fanuc A860-0365-T101 | Alpha αi64 inkrementeller Impulsgeber — 64.000P, mit Kabel, Fanuc Alpha AC-Servomotoren ab a3

Übersicht

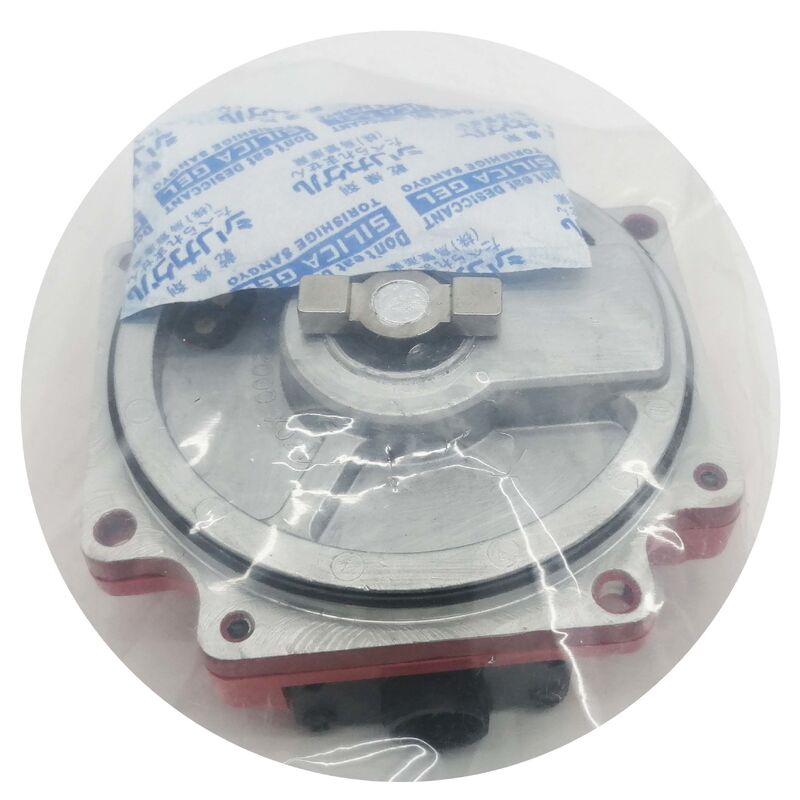

Der Fanuc A860-0365-T101 ist der inkrementelle αi64-Impulsgeber mit Kabel, der an mittelgroßen und großen Alpha-AC-Servomotoren ab der Klasse a3 verbaut wird.

Mit 64.000 Impulsen pro Umdrehung ist er das inkrementelle Gegenstück zu den absoluten αA64-Encodern der Familie A860-0360 — gleicher Motor-Kompatibilitätsbereich, gleiche CNC-Generation, aber grundlegend anderes Rückmeldeverhalten: inkrementell statt absolut, was bedeutet, dass die Achse bei jedem Einschalten der Maschine einen Referenzrücklaufzyklus benötigt.

Die Bezeichnung "W/CABLE" ist ein praktisches Unterscheidungsmerkmal innerhalb der Familie A860-0365.

Die Variante T001 (ohne Kabel) verfügt über einen abnehmbaren Stecker am Encoderkörper, sodass das Rückmeldekabel separat ausgetauscht werden kann; die T101 wird mit dem vormontierten Kabel am Encoder geliefert.

Im Betrieb vereinfacht das W/CABLE-Format den Motorüberholungsprozess — ein Ersatz-T101 wird als komplette Einheit geliefert, die ohne separaten Kabelbezug installiert werden kann.

Die Kabelbaugruppe tritt aus dem Encoderkörper aus, mit dem passenden Stecker für das Verstärkerende bereits terminiert, was die Installation in einem "Machine-Down"-Szenario beschleunigt.

Der αi64-Encoder unterscheidet sich vom älteren αA64 (Familie A860-0360) durch die "i"-Bezeichnung, die ihn als Teil von Fanucs inkrementeller Alpha-Encoder-Generation kennzeichnet — eine Generationsaktualisierung, die eine verbesserte Signalqualität und Kompatibilität mit einer breiteren Palette von Steuerungen im Vergleich zur ursprünglichen αA64-Absolut-Serie brachte.

Für Maschinenanwendungen, bei denen die absolute Positionsbeibehaltung nach dem Ausschalten nicht betrieblich erforderlich ist — entweder weil ein kurzer Referenzrücklauf beim Start akzeptabel ist oder weil der Maschinenzyklus nie einen Zustand verlässt, bei dem ein Referenzrücklauf aufwendig ist — ist der inkrementelle αi64 eine kostengünstige und technisch leistungsfähige Encoder-Wahl.

Die Variante T101/E trägt eine spezielle Bezeichnung (/E-Suffix) und kann nicht durch die Standard-T101 ersetzt werden — die /E ist eine speziell angefertigte Variante für spezifische Motor- und Maschinenkonfigurationen und erfordert einen exakten Austausch durch eine andere /E-Einheit.

Wichtige Spezifikationen

Inkrementell vs. Absolut — Betriebliche Auswirkungen für den αi64

Die inkrementelle Natur des A860-0365-T101 bedeutet, dass der Encoder A/B-Quadraturimpulse und einen Z-Indeximpuls erzeugt, wenn sich die Motorwelle dreht, aber er speichert keine Positionsinformationen zwischen den Stromzyklen.

Jedes Mal, wenn die CNC eingeschaltet wird, beginnt der Encoderzähler bei Null von einer unbekannten physischen Position. Das Referenzrücklaufverfahren — das Fahren der Achse zu einem festen Hardware-Referenzschalter und das Finden des Z-Impulses des Encoders — stellt das Achsnullpunkt vor Produktionsbeginn ein.

Für Maschinen, bei denen dieser Referenzrücklauf ein routinemäßiger Teil der Startsequenz ist und keine betrieblichen Reibungsverluste verursacht, funktioniert der inkrementelle αi64 genauso zuverlässig wie jeder absolute Encoder für die tägliche Produktion.

Der Vorteil gegenüber absoluten Typen ist, dass keine Batterie überwacht werden muss, kein Risiko von Positionsdatenverlust durch eine defekte Batterie besteht und keine absolute Positionsverwaltung erforderlich ist.

Der Encoder zählt einfach Impulse, wenn sich der Motor dreht — unkompliziert und robust.

Bei Maschinen, bei denen der Produktionsprozess erfordert, dass die Achse nach einem ungeplanten Stromausfall (Not-Aus, Stromunterbrechung) an einer exakten Position fortgesetzt wird, erfordert das Fehlen eines absoluten Positionsgedächtnisses einen vollständigen Referenzrücklauf vor der Fortsetzung, was zu einem Ausschussteil führen oder ein Neupositionieren von einer bekannten Referenz erfordern kann. Für solche Anwendungen ist ein absoluter Encoder-Typ vorzuziehen.

Kabel-inklusive-Konfiguration — Servicevorteile

Das W/CABLE-Format reduziert die Anzahl der Teile bei einer Motorreparatur. Wenn ein Encoder ausfällt, bringt der Ersatz-T101 das Kabel mit — es muss kein separates Encoderkabel gesucht, bestellt oder an den Encoder-Steckertyp angepasst werden.

Das Kabel ist für die Alpha-Motorinstallation dimensioniert und terminiert, die es bedient, was auch das Risiko birgt, versehentlich die falsche Kabellänge oder den falschen Steckertyp zu verwenden.

Für Einrichtungen, in denen die Aufrechterhaltung eines breiten Inventars an Fanuc-Encoderkabeln nicht praktikabel ist, vereinfacht der W/CABLE-Encoder die Ersatzteilbevorratung auf eine einzige SKU, die sowohl den Encoder- als auch den Kabelersatzbedarf gleichzeitig abdeckt.

FAQ

F1: Kann der A860-0365-T101 den αA64 absoluten Encoder (A860-0360-T001) am selben Motor ersetzen?

Der αi64 T101 und der αA64 T001 passen auf denselben mittelgroßen bis großen Alpha-Motorrahmen und sind mit derselben CNC-Generation kompatibel.

Ein inkrementeller Encoder kann einen absoluten Encoder physisch am selben Motor ersetzen — der Motor läuft normal, die Encodersignale sind kompatibel.

Die betriebliche Änderung ist signifikant: Die Maschine behält keine absolute Position mehr über Stromzyklen hinweg. Jeder Start erfordert einen Referenzrücklauf. Ob dies akzeptabel ist, hängt von der Anwendung der Maschine und dem Arbeitsablauf des Bedieners ab.

Wenn die Änderung vorgenommen wird, müssen die CNC-Servo-Parameter aktualisiert werden, um den inkrementellen Encoder-Typ widerzuspiegeln.

F2: Die T101/E ist als spezielle Variante aufgeführt — was bedeutet das und wie wird sie identifiziert?

Das /E-Suffix auf dem A860-0365-T101/E kennzeichnet ihn als spezielle Konfigurationsvariante — typischerweise mit einer spezifischen Kabellänge, einer Steckeränderung oder einer elektrischen Eigenschaft, die sich von der Standard-T101 unterscheidet.

Fanuc- und Maschinenbauer-Dokumentation für die spezifische Maschine gibt an, ob die /E-Variante erforderlich ist. Die Identifizierung einer /E im Feld erfolgt über das Typenschild des Encoders; wenn der physische Encoder mit A860-0365-T101/E gekennzeichnet ist, muss er nur durch eine andere /E-Einheit ersetzt werden.

Der Austausch einer Standard-T101 gegen eine /E (oder umgekehrt) birgt das Risiko von Stecker-Inkompatibilität, Problemen mit der Kabellänge oder elektrischen Schnittstellen-Inkompatibilität.

F3: Was passiert mit der inkrementellen Zählung, wenn das Encoder-Rückmeldekabel während des Maschinenbetriebs kurzzeitig das Signal verliert?

Selbst ein kurzer Signalverlust (ein lockerer Stecker, ein transienter EMI-Spike oder ein Kabeldefekt) führt dazu, dass die CNC die aktuelle Positionszählung der betroffenen Achse verliert.

Die CNC generiert sofort einen Encoder-Alarm (typischerweise Serie SV-360) und die Achse stoppt. Im Gegensatz zu einem absoluten Encoder, der die Position durch Lesen seines gespeicherten Zählwerts wiederherstellen kann, muss ein inkrementeller Encoder, der das Signal verliert, die Position durch einen Referenzrücklauf wiederherstellen, bevor die Achse die Bewegung fortsetzen kann.

Dies macht die zuverlässige Bedingung von Kabel und Stecker besonders wichtig für inkrementelle Encoder-Installationen — jede Verschlechterung der Kabelbaugruppe sollte behoben werden, bevor sie eine Produktionsunterbrechung verursacht.

F4: Wie werden die 64.000 ppr des αi64 von der CNC-Servoschleife verwendet?

Der Servo-Verstärker dekodiert die A/B-Quadratur-Signale des αi64 und erzeugt durch Kantenerkennung das 4-fache der rohen Impulszahl — so werden aus 64.000 ppr 256.000 Quadraturflanken pro Umdrehung auf Hardware-Zählerebene.

Bei der Nennbetriebsgeschwindigkeit eines typischen Alpha-Motors (2000–3000 U/min) erzeugt dies Millionen von Positionsaktualisierungen pro Sekunde, was dem Servo-Verstärker einen ausreichend dichten Datenstrom für eine stabile Geschwindigkeitsabschätzung und Positionsregelung liefert.

Der Z-Index-Impuls (einer pro Umdrehung) liefert die Referenzmarkierung für den Referenzrücklaufzyklus.

F5: Was ist der empfohlene Serviceansatz, wenn der A860-0365-T101 intermittierende Alarme anstelle eines permanenten Fehlers produziert?

Intermittierende Alarme sind schwieriger zu diagnostizieren als permanente.

Beginnen Sie mit dem Kabel: Biegen und beobachten Sie den Kabelverlauf, während der Motor stillsteht und die CNC in einem sicheren Überwachungszustand ist — intermittierende Alarme, die durch Kabelbewegung ausgelöst werden, deuten auf Kabelschäden oder Stecker-Intermittenz hin.

Überprüfen Sie sowohl den Stecker am Encoder-Ende als auch am Verstärker-Ende auf teilweise gelöste Pins und vergewissern Sie sich, dass die Verriegelungsmechanismen der Stecker eingerastet sind.

Wenn der Alarm nicht durch Kabelbewegung ausgelöst werden kann, schließen Sie ein Oszilloskop an die A- und B-Phasen-Encoder-Ausgänge an und beobachten Sie die Signalqualität während langsamer Motorrotation — Signalabfälle, reduzierte Amplitude oder nicht-rechteckige Wellenformen deuten auf eine sich verschlechternde optische Scheibe im Encoder hin.

Wenn Signalqualitätsprobleme unter Drehung bestätigt werden, die Kabelprüfung aber sauber ist, tauschen Sie den Encoder aus.
