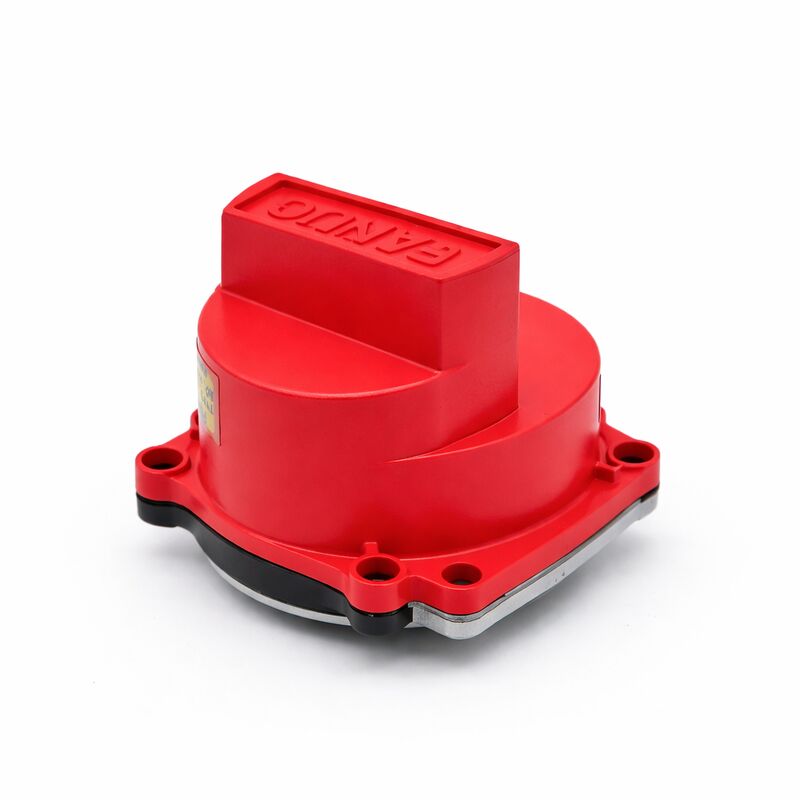

Fanuc A860-0360-T061 | Alpha αA64 Absoluter Drehgeber — 64.000P, D-Sub-Schnittstelle, Fanuc Alpha AC-Servomotoren

Übersicht

Der Fanuc A860-0360-T061 ist die D-Sub-Schnittstellenvariante des αA64 (64K U/min) Absolut-Drehgebers innerhalb der Fanuc A860-0360 Alpha-Encoder-Familie.

Alle Mitglieder der A860-0360-Reihe teilen die gleiche grundlegende Encoder-Architektur — 64.000 U/min absolute serielle Rückmeldung für Alpha-AC-Servomotoren —, unterscheiden sich jedoch in ihrem Steckertyp und ihrer Kabelkonfiguration.

Die T061-Variante wird durch ihren D-Sub-Stecker definiert, der die Kabelbaugruppe bestimmt, die am Encoder-Ende der Rückverdrahtung des Motors angeschlossen wird.

Innerhalb der breiteren A860-0360-Familie existieren mehrere Steckervarianten, da Fanuc und Maschinenbauer unterschiedliche Steckstandards für verschiedene Motor- und Installationskonfigurationen während der Produktionszeit der Alpha-Motorgeneration spezifiziert haben.

Der T001 verwendet einen 15-poligen flachen Stecker; der T011 verwendet einen 15-poligen flachen Stecker mit interner Superkondensator-Backup; der T061 verfügt über einen D-Sub-Stecker — alle erfüllen die gleiche Encoder-Funktion, alle sind mit der gleichen CNC-Generation kompatibel, aber jeder erfordert die spezifische Kabel- und Steckerkombination, die dem T-Suffix für die physische Installation entspricht.

Ein wichtiger Hinweis, der von mehreren Spezialisten im Bereich der Alpha-Encoder bestätigt wurde: Die neuen flachen Steckervarianten T sind auch mit älteren Installationen kompatibel.

Das bedeutet, dass ein T001 mit seinem flachen 15-poligen Stecker in einer T061 D-Sub-Installation mit entsprechender Kabelanpassung eingebaut werden kann und die flache Profilversion die ältere D-Sub-Schnittstelle ersetzen kann, wenn ältere T061-Einheiten nicht verfügbar sind.

Der αA64 Absolut-Encoder liefert bei jedem Einschalten eine vollständige Positionsreferenz — kein Referenzrücklaufzyklus ist erforderlich, wenn die Maschine nach einer geplanten Abschaltung wieder eingeschaltet wird, vorausgesetzt, die Batteriepufferung des Verstärkers hat die gespeicherte Position während der Stromabschaltung aufrechterhalten.

Die 64K U/min Auflösung ist gut auf die Alpha-Motorreihe abgestimmt, für die sie entwickelt wurde, und liefert die für eine stabile Geschwindigkeitsregelung über den Nennbetriebsdrehzahlbereich des Motors erforderliche Positionsaktualisierungsdichte.

Schlüsselspezifikationen

D-Sub-Stecker im Alpha-Motor-Ökosystem

D-Sub-Stecker — der bekannte trapezförmige Mehrpol-Steckertyp — wurden in der Ära, in der die Alpha-Servomotorgeneration von Fanuc produziert wurde, in der industriellen Elektronik weit verbreitet eingesetzt.

Sie boten einen gut verstandenen Schnittstellenstandard mit guter Steckverbindungssicherheit und wurden durch eine breite Palette von vorgefertigten Kabelbaugruppen in verschiedenen Längen unterstützt.

Der D-Sub-Stecker des A860-0360-T061 am Encoder-Gehäuse nahm direkt die D-Sub-Buchse am Motor-Ende des Encoder-Feedback-Kabels auf, ohne dass ein Adapter erforderlich war.

Für Maschinen, die noch mit den ursprünglichen D-Sub-Kabelbaugruppen in Betrieb sind, ist der T061 der direkte Ersatz — einstecken, keine Verkabelungsänderung.

Bei Maschinen, bei denen D-Sub-Kabelbaugruppen über Jahre der Wartung ersetzt oder angepasst wurden, vermeidet die Überprüfung des aktuellen Encoder-End-Kabelsteckers vor der Bestellung die Überraschung, einen Encoder zu erhalten, dessen Stecker nicht mit dem installierten Kabel übereinstimmt.

Absolute Positionsbeibehaltung und Batterieabhängigkeit

Wie alle αA64-Varianten hängt die absolute Positionierungsfähigkeit des T061 von der Batteriepufferung im Servo-Verstärker ab, um die Mehrumdrehungs-Positionszählung während der Stromabschaltung der Maschine aufrechtzuerhalten. Der Encoder selbst meldet jederzeit seine Winkelposition innerhalb einer Umdrehung; der Verstärker akkumuliert diese Daten zu einer vollständigen Mehrumdrehungs-Absolutzählung und speichert sie im batteriegepufferten SRAM.

Eine gesunde Batterie bedeutet, dass die Achsenpositionsanzeige beim Einschalten der CNC exakt mit der tatsächlichen mechanischen Position übereinstimmt. Eine ausgefallene oder entladene Batterie bedeutet, dass die Zählung verloren geht und ein Referenzrücklauf erforderlich ist.

Die Überwachung des Batteriezustands ist die erste Wartungsmaßnahme für jede Maschine mit αA64 Absolut-Encodern.

Die CNC generiert einen BAT-Alarm, wenn die Batteriespannung auf den Warnschwellenwert fällt — zu diesem Zeitpunkt die Batterie vor der nächsten geplanten Abschaltung ersetzen.

Der sicherste Ansatz ist der Batteriewechsel, während die Maschine unter Strom steht; die absoluten Daten des Encoders bleiben erhalten, da die Stromversorgung des Verstärkers während des Batteriewechsels ununterbrochen bleibt.

FAQ

F1: Was bedeutet die Aussage "neue flache Version ist auch mit alten kompatibel" in der Praxis für den T061?

Das bedeutet, dass ein αA64-Encoder neuerer Produktion mit einem flachen 15-poligen Stecker (wie der T001 oder T011 Revision) physisch mit der älteren D-Sub-Kabelbaugruppe, die vom T061 verwendet wird, mit entsprechender Verkabelung verbunden werden kann.

In der Praxis kann ein Dienstleister einen Encoder mit T001-Stecker mit einem Adapter liefern, der den flachen 15-poligen Ausgang in eine D-Sub-Buchse auf der Motorseiten-Seite umwandelt und so die bestehende Kabelverbindung beibehält.

Diese Abwärtskompatibilität ist ein von Fanuc bestätigtes Merkmal und nützlich, wenn T061-spezifischer Lagerbestand nicht verfügbar ist.

F2: Kann der A860-0360-T061 mit FSSB-ausgestatteten CNC-Steuerungen wie 16i oder 18i verwendet werden?

Nein. Der αA64 A860-0360-T061 ist ein Alpha-Serien-Encoder, der für die serielle Rückmeldung der ersten Alpha-Motorgeneration entwickelt wurde, die mit den Steuerungen der Serie 15/16/18/21 Modell A verwendet wird. Der FSSB (Fiber Servo Serial Bus) Anschluss, der bei 0i, 16i, 18i und 21i Steuerungen zu finden ist, ist für Alpha i-Serien-Encoder (A860-2000/2020 Serie BiA-Typen) konzipiert.

Das serielle Protokoll, die physische Schnittstelle und der Motor-ID-Handshake sind zwischen den Alpha- und Alpha-i-Encoder-Generationen unterschiedlich.

Eine Maschinenumrüstung von Alpha auf Alpha-i-Motoren würde sowohl den Austausch des Motors als auch des Encoders erfordern.

F3: Wie wird der Zustand des D-Sub-Steckers vor der Installation eines gebrauchten T061 beurteilt?

Untersuchen Sie alle Pins im D-Sub-Gehäuse auf Verbiegung, Bruch und Korrosion. Selbst ein verbogener Pin kann intermittierende Encoder-Kommunikationsalarme verursachen — manchmal nur bei bestimmten Temperaturen oder Vibrationen, was die Diagnose des Fehlers erschwert.

Überprüfen Sie das D-Sub-Gehäuse selbst auf Risse am Zugentlastung. Die Verriegelungsschrauben, die den passenden Kabelstecker sichern, sollten funktionierende Gewinde haben; abgerundete Verriegelungsdrähte sind ein häufiges Ergebnis von Fehlbehandlung im Betrieb und lassen den Kabelstecker während des Maschinenbetriebs vibrieren.

Wenn eines dieser Probleme auftritt, beschaffen Sie entweder eine andere gebrauchte Einheit oder lassen Sie den Stecker vor der Installation ersetzen.

F4: Was ist der typische Ausfallmodus für den αA64 T061 und wie lange halten diese Encoder typischerweise?

Lagerschäden sind der häufigste altersbedingte Ausfall. Das Encoderlager stützt die optische Scheibe und die Encoderwellenkupplung; wenn es verschleißt, führt das zunehmende Radialspiel zu Signalrauschen in den A/B-Quadratur-Ausgängen und verursacht schließlich intermittierende oder permanente Encoder-Alarme.

Kontamination durch Kühlnebel, Ölnebel oder Späne, die durch die Motorwellendichtung eindringen, verschlechtert auch die optische Scheibe und führt zu einer reduzierten Signalamplitude, die der Verstärker als Kommunikationsfehler erkennt.

Die Lebensdauer variiert stark je nach Betriebsbedingungen; Encoder an Motoren, die in schweren Bearbeitungsumgebungen 24/7 laufen, altern schneller als an Geräten mit gelegentlicher Nutzung. Jahrzehnte des Dienstes sind für gut gewartete Maschinen nicht ungewöhnlich.

F5: Ist eine Reparatur des A860-0360-T061 verfügbar und unter welchen Umständen?

Der A860-0360-T061 gilt im Allgemeinen als nicht reparierbar im herkömmlichen Sinne — die optische Scheibe, das Lager und die Signal-Elektronik sind werkseitig als versiegelte Einheit montiert, ohne Möglichkeit für Servicezugang auf Komponentenebene.

Einige Spezialanbieter bieten begrenzte Reparaturmöglichkeiten an, die sich auf den Austausch von Lagern und die Reinigung der optischen Scheibe unter kontrollierten Bedingungen konzentrieren, aber die Ergebnisse variieren und die Reparatur selbst birgt das Risiko, neue Fehler einzuführen.

Für die meisten Betreiber ist der Austausch gegen eine getestete gebrauchte Einheit mit Servicegarantie der bevorzugte und vorhersagbarere Service-Weg im Vergleich zum Reparaturversuch an einem Encoder dieser Generation.
