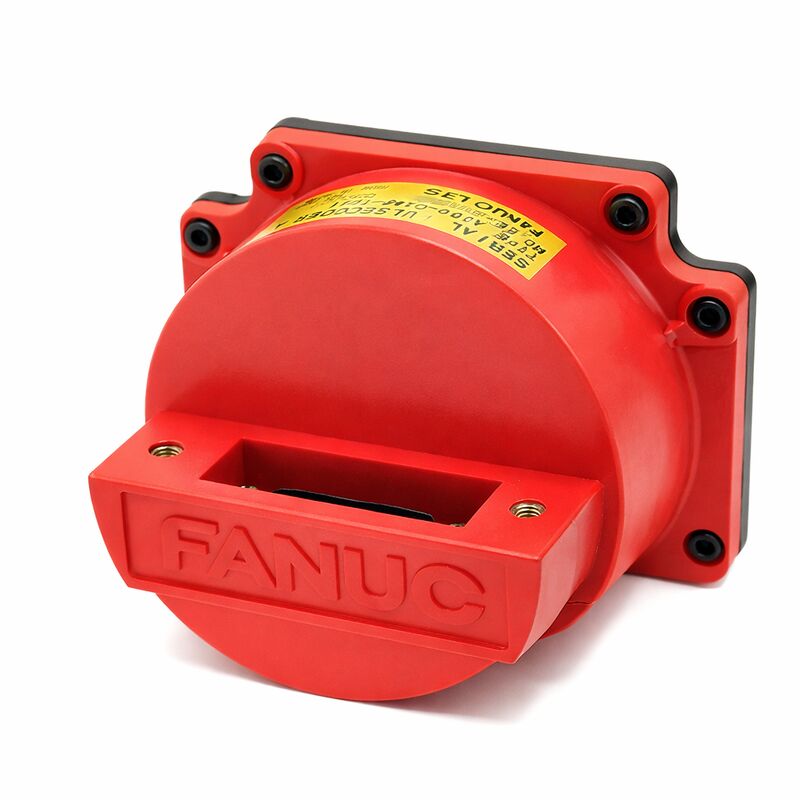

Fanuc A860-0346-T141 | Serieller Impulsgeber A — 40.000P Absolut, 19-poliger Stecker, rote Kappe, Fanuc AC 0S / 5S / 10S / 20S / 30S Servomotoren

Übersicht

Der Fanuc A860-0346-T141 ist der 19-polige serielle Impulsgeber A — die zirkulare MS-Steckverbinder-Variante innerhalb der A860-0346-Encoder-Familie für Fanuc S-Serien AC-Servomotoren.

Er verfügt über die gleiche 40.000 ppr absolute serielle A-Feedback-Architektur wie der T101 und andere Mitglieder der A860-0346-Familie und passt in denselben Motorbereich (0S bis 30S), aber sein bestimmendes Merkmal ist der 19-polige zirkulare MS-Steckverbinder, der ihn an der Kabelverbindung vom T101 (der eine andere Steckverbinderkonfiguration verwendet) und vom T001 (der einen D-Sub verwendet) unterscheidet.

Die Anzahl der 19-poligen Steckverbinder am T141 ist bemerkenswert. Frühere Diskussionen in der CNC-Service-Community stellten fest, dass A860-0346-Varianten mit 19-poligen MS-Steckverbindern absolute (im Gegensatz zu inkrementellen) Encoder-Typen anzeigen — eine nützliche Identifikationsheuristik für Feldtechniker, die unbekannte Encoder-Installationen an Motoren mit roter Kappe vorfinden.

Die 19-polige Anzahl ermöglicht die zusätzlichen Signalleitungen, die für das serielle absolute Kommunikationsprotokoll erforderlich sind, über das hinaus, was ein einfacherer inkrementeller Quadratur-Encoder benötigen würde.

Dieser Encoder ist bestätigt mit dem T101 verwandt — beide tragen das serielle A-Absolute-Protokoll, denselben Motor-Kompatibilitätsbereich und dieselbe alternative Teilenummer A290-0561-V572.

Die Beziehung zwischen T101 und T141 innerhalb derselben Familie liegt hauptsächlich in der Steckverbinderart und geringfügigen mechanischen Montageunterschieden, die dazu führten, dass Fanuc und Maschinenbauer eine Variante gegenüber der anderen für bestimmte Motorkonfigurationen oder Maschineninstallationen spezifizierten.

Beide Encoder werden mit denselben C-Serien-Verstärkern und digitalen Servo-CNCs verbunden.

Der T141 wurde in einigen Marktkanälen mit Kabel und Stecker geliefert, was ihn zu einer vollständigen, installationsfertigen Einheit macht und nicht nur zu einem nackten Encoder-Gehäuse — ein praktischer Servicevorteil, wenn das Originalkabel ebenfalls beschädigt ist und zusammen mit dem Encoder ersetzt werden muss.

Schlüsselspezifikationen

Der 19-polige Stecker — ein Werkzeug zur Feldidentifizierung

Für Servicetechniker, die ältere Fanuc-gesteuerte Werkzeugmaschinen warten, dient die Anzahl der Steckverbinderpins bei roten Kappen-Encodern der A860-0346-Serie als nützlicher Identifikator im Feld. CNC-Spezialisten haben festgestellt, dass 19-polige MS-Steckverbinder bei dieser Encoder-Familie absolute Feedback-Typen anzeigen, während 17-polige Steckverbinder inkrementelle Typen anzeigen.

Diese Heuristik ist nützlich, wenn Dokumentation fehlt oder unleserlich ist — das Zählen der Pins am Encoder-Stecker kann schnell bestätigen, ob die Installation beim Einschalten eine Referenzrückführung (inkrementell) erfordert oder die absolute Position beibehält (absolut/seriell A).

Der 19-polige zirkulare Stecker des T141 macht diese Identifizierung eindeutig an Maschinen, auf denen er installiert ist.

Jeder Ersatz-Encoder für eine T141-Installation muss ebenfalls einen 19-poligen zirkularen Stecker tragen, um mit dem vorhandenen Kabel auf der Motorseite zu passen; die Montage einer anderen Steckverbinder-Variante erfordert Kabelarbeiten, bevor der Encoder installiert werden kann.

C-Serien-Verstärker-Kompatibilität

Der A860-0346-T141 funktioniert mit Fanucs C-Serien-Servo-Verstärker-Generation — den Verstärkern, die während der Ära der S-Serien-Motoren aktuell waren.

Die C-Serien-Verstärker benötigen eine serielle Impulsgeber-A-Schnittstellenkarte, um mit diesem Encoder zu kommunizieren.

Beim Austausch oder der Wartung von Verstärkern an Maschinen mit T141-Encodern muss der Ersatzverstärker diese serielle A-Fähigkeit beibehalten.

Spätere Verstärkergenerationen (Alpha-Serien-Servos, A06B-6096 FSSB-Serie) verwenden völlig andere Encoder-Protokolle und können nicht mit dem seriellen A-Encoder-Typ kommunizieren.

FAQ

F1: Wie unterscheidet sich der T141 vom T101 innerhalb der A860-0346-Familie?

Sowohl T141 als auch T101 sind 40.000 ppr serielle A-Absolute-Encoder für denselben Motorbereich von 0S bis 30S, beide teilen sich die alternative Teilenummer A290-0561-V572 und beide passen in C-Serien-Verstärker und die gleiche CNC-Generation.

Der Hauptunterschied ist der Steckverbinder: Der T141 verwendet einen 19-poligen zirkularen MS-Steckverbinder (Cannon), während der T101 eine andere Steckverbinderkonfiguration verwendet.

Dieser mechanische Unterschied bestimmt, welche Kabelbaugruppe am Motoranschluss passt.

In einem Ersatzszenario kann der T141 nur eine T141-Installation direkt ersetzen; die Montage eines T101 in einer T141-Installation (oder umgekehrt) erfordert eine Kabelanpassung am Motoranschluss.

F2: Ist die 40.000 ppr Auflösung des Serial A für Präzisionsbearbeitung einschränkend?

In der Praxis unterstützt die 40.000 ppr Auflösung des Serial A-Encoders — kombiniert mit Fanucs Flex-Feed-Getriebefunktion auf dem digitalen Servo-CNC — Erkennungseinheiten bis zu 1 µm oder besser, abhängig von der Steigung der Kugelumlaufspindel der Maschine und den Parametern des Vorschubgetriebes.

Für die typischen Anwendungen der S-Serien-Motoren in den 1980er und 1990er Jahren war dies für die Toleranzen der Bearbeitung, für die diese Maschinen ausgelegt waren, völlig ausreichend.

Die Auflösung ist keine Präzisionsbeschränkung für die Motor-Generation, für die sie entwickelt wurde; die mechanische Genauigkeit der Maschine (Führungen, Kugelumlaufspindelqualität, thermisches Verhalten) ist der praktische limitierende Faktor, lange bevor die Encoder-Auflösung relevant wird.

F3: Der T141 wird manchmal als mit Kabel und Stecker geliefert beschrieben — was bedeutet das für die Bestellung?

Einige Lieferanten liefern den A860-0346-T141 als komplette Baugruppe, einschließlich des Encoder-Gehäuses und eines vorinstallierten Kabels mit dem 19-poligen zirkularen Stecker — eine installationsfertige Einheit.

Dies ist besonders nützlich, wenn das ursprüngliche Encoder-Kabel ebenfalls beschädigt ist (durch dasselbe Fehlerereignis, das zum Encoder-Ausfall geführt hat, oder durch Verschleiß am Stecker).

Es lohnt sich, vor der Bestellung zu bestätigen, ob der Lagerbestand des Lieferanten die Kabelbaugruppe oder nur den nackten Encoder enthält, da ein nackter Encoder eine separate Kabelbeschaffung erfordern kann, wenn das vorhandene Kabel ebenfalls nicht mehr funktionsfähig ist.

F4: Welche CNC-Alarmcodes deuten auf einen seriellen A-Encoder-Fehler an einer Maschine mit diesem Encoder hin?

Auf kompatiblen Fanuc-CNCs (Zero-C/D, 16A, 18A, 21A) erzeugen serielle Impulsgeber-A-Fehler typischerweise Alarme im Bereich SV360: SV-360 zeigt einen Kommunikationsfehler des seriellen Impulsgebers A auf einer bestimmten Achse an.

Alarm SV-361 und SV-362 zeigen verwandte Fehlerbedingungen an.

Diese Alarme können in frühen Fehlerstadien intermittierend auftreten — sie erscheinen beim Kaltstart oder nach Vibrationsereignissen, bevor sie permanent werden.

Ein anhaltender SV-360-Alarm auf einer Achse, kombiniert mit normalem Betrieb auf anderen Achsen, deutet stark auf einen Encoder- oder Kabelbruch auf der alarmierenden Achse hin. Beginnen Sie die Diagnose am Stecker und nicht am Encoder-Gehäuse.

F5: Kann der A860-0346-T141 repariert statt ersetzt werden?

Der Konsens unter Fanuc CNC-Servicetechnikern ist, dass serielle A-Encoder der A860-0346-Familie praktisch nicht reparierbar sind.

Die optische Scheibe, die Lagerbaugruppe, die Signalverarbeitungselektronik und das Gehäuse sind integriert, ohne dass Komponenten auf Komponentenebene repariert werden können.

Drittanbieter werben gelegentlich mit Reparaturfähigkeiten für diese Encoder, aber die Ergebnisse sind inkonsistent — ein reparierter Encoder, der auf der Maschine erneut ausfällt, verursacht ein zweites Maschinenstillstandsereignis und zusätzliche ungeplante Kosten.

Der bevorzugte Service-Weg ist der Austausch gegen eine getestete, garantierte Ersatz-Einheit.

Wenn ein defekter T141 an einen Dienstleister übermittelt wird, ist das Testen zur Fehlerbestätigung und die Bereitstellung einer Austausch-Einheit aus einem separaten, getesteten Lager der Standard, nicht die Komponentenebene-Reparatur der Original-Einheit.
