| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A860-0346-T041 |
DieFanuc A860-0346-T041ist ein Serien-Puls-Coder A-Variante der Familie A860-0346, mit einem roten Plastikkappengehäuse und 40,000 ppr Absolute serielle Rückkopplungsarchitektur, die allen Encodern dieser Motorgeneration der S-Serie gemeinsam ist.
Das Suffix T041 stellt es in den Bereich der Encoder A860-0346 ein. distinguishing its specific connector configuration and mechanical interface from other variants in the same series — a distinction that matters when physically matching the encoder to the motor it serves, da verschiedene T-Suffix-Mitglieder unterschiedliche Stecknadelzahlen und mechanische Einbauteile aufweisen.
Der A860-0346-T041 weist die charakteristischen Eigenschaften der gesamten Serie-Impulscoder-A-Generation auf: die absolute Positionsfähigkeit, die bei Einschalten die Referenzrückkehr eliminiert,die Hochgeschwindigkeits-Serie-Kommunikationsverbindung zum Verstärker, und das rote Kunststoffgehäuse, das die optische Scheibenbaugruppe und die Elektronik gegen die Maschinenumgebung einkapselt.Es erscheint neben den Wechselstromservomotoren der S-Serie von Fanuc, der Motorreihe, die den Übergang von Fanuc von DC-Servomotor auf AC-Servomotortechnologie in den 1980er Jahren definierte..
Was den A860-0346-T041 innerhalb der Familie unterscheidet, ist in erster Linie der Steckverbinder und die mechanische Variante, die er darstellt.
Im gesamten Bereich A860-0346 produzierte Fanuc mehrere T-Suffix-Varianten, um unterschiedliche Motorkörperkonfigurationen, Kabelrouting-Anforderungen und Steckverbinderstandards zu berücksichtigen, die je nach Motorgröße variierten,Montageorientierung und Vorlieben des Maschinenbauer.
Die T041 ist eine dieser Varianten, die spezifische Motorkonfigurationen innerhalb der S-Serie bedient, wo die T101 oder T141 Varianten physisch nicht passen würden.
| Parameter | Wert |
|---|---|
| Entschließung | 40,000 ppr (Absolute der Serie A) |
| Wohnungen | Rote Plastikkappe |
| Motorreihe | Fanuc AC-Servo der S-Serie |
| CNC-Kompatibilität | Null-C/D, 16A, 18A, 21A (digitales Servo) |
| Art der Rückmeldung | Absolute der Reihe |
| Schnittstellenprotokoll | Serielle Pulscoder A |
| Wiederherstellbarkeit | Nur austauschen/ersetzen |
Wenn ein Motor mit einem Encoder der Serie A860-0346 ausgerüstet ist, wird er mit einem schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen, schmalen,Der gesamte Motor präsentiert sich als "Red-Cap-Motor" ein Umgangsnamen, der in der CNC-Dienstleistungsbranche bestehen bleibt.
Diese Identifizierung ist praktisch: Die rote Kappe gibt einem Serviceingenieur sofort an, mit welcher Generation von Encoder und Motor er zu tun hat, bevor die Teilnummern überprüft werden.
Es signalisiert Serial Pulse Coder A, S-Serie-Motor, digitale Servo-CNC-Kompatibilität und batteriegestützte absolute Position alle wichtigen Fakten für die Diagnose und Wartung der Maschine.

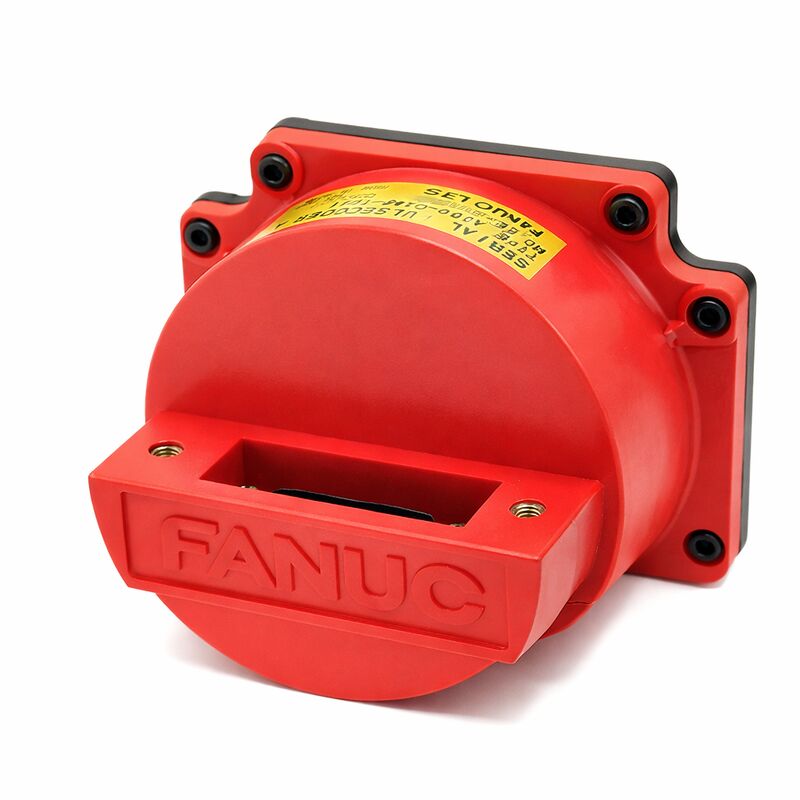

Die rote Kappe des A860-0346-T041 dient auch als Umweltzeichen.
Die Encoder-Scheibe und die Elektronik befinden sich in der Kappe, die sich an der Rückseite des Motorrahmens anschließt oder schraubt, um den Encoder vor Kühlflüssigkeitsspritzern,und die elektromagnetischen Störungen, die durch die eigenen Windungen des Motors erzeugt werden.
Obwohl die rote Kappe nicht dem IP67-Standard der späteren Alpha-i-Coder entspricht, bietet sie in einer typischen Werkzeugmaschinenumgebung einen sinnvollen Schutz, wenn die Dichtung und die Befestigungsmittel intakt sind.
Die absolute Auflösung von 40.000 ppr des A860-0346-T041, obwohl bescheiden im Vergleich zu modernen Alpha-I-Coder mit Millionen von Umdrehungen,war für die für die Anwendungen der Motoren der S-Serie erforderliche Bearbeitungsgenauigkeit geeignet.
Bei 40.000 Umdrehungen und mit einer typischen 10mm-Kugelschraube beträgt die Rohpositionsauflösung 0.25 μm pro Zählung mehr als ausreichend für die Toleranzen, die von CNC-Werkzeugmaschinen mit dieser Motorengeneration üblich sind.
Der absolute Charakter des seriellen Pulskoders A bedeutet, dass die CNC bei jedem Start die Nullposition der Achse nicht neu einstellen muss.
Bei Produktionsumgebungen, in denen die Maschine kontinuierlich mit minimalem Ausfallzyklus arbeitet, wird dadurch der Rücklauf, den inkrementelle Kodierer benötigen, beseitigt.
Die Position wird beibehalten, solange die Backup-Batterie geladen bleibt, so daß die Batterieüberwachung für alle Maschinen dieser Encoder-Generation in erster Linie eine Wartungsaufgabe ist.
F1: Wie unterscheidet sich der A860-0346-T041 von den T101 und T141 derselben Familie?
Alle drei sind 40.000 ppr Serial Pulse Coder A Absolute Encoder mit dem gleichen roten Cap Gehäuse und der gleichen CNC-Kompatibilität.
Die Unterschiede liegen in der Art des Steckers, der Anzahl der Stifte und der Motormontageoberfläche.
Der T041 hat eine spezifische Steckverbinderanordnung, die für die Motorkonfigurationen geeignet ist, auf denen er installiert wurde; der T101 ist für Modelle 0S bis 30S bestätigt; der T141 ist für eine 19-Pin-Steckverbindervariante bekannt.Das Austauschverfahren zwischen den T-Suffix-Varianten ist nicht einfach. Die Abmessungen des Befestigungsflansches und der Anschluss an das Motorkabel müssen genau übereinstimmen..
Bestätigen Sie immer das Motormodell und das ursprüngliche T-Suffix des Encoders aus der Motordokumentation oder dem Namensschild, bevor Sie einen Ersatz bestellen.
F2: Die eBay- und Überschussmarktbeschreibungen kennzeichnen den T041 als "ABS" (absolut)? Ist die Serie A immer absolut?
Alle A860-0346 Serien-Puls-Coder-A-Varianten sind Absolute-Typ-Coder.
Das Etikett "ABS" auf Überschusslisten bestätigt dies und unterscheidet die Serial A von den rein inkrementellen Impulskodierern (wie der A860-0300-Serie), die auf früheren Fanuc-Motoren verwendet wurden.
Absolut bedeutet, dass der Codierer bei Anschalten eine vollständige Positionsbezugshaltung anzeigt, die durch eine Batterie-Rückzahlung aufrechterhalten wird, ohne dass ein mechanischer Referenz-Rücklauf erforderlich ist.
Dies ist ein grundlegendes Merkmal des Serien-A-Designs und gilt für T001, T041, T101, T141 und alle anderen T-Suffix-Varianten im Bereich A860-0346.
F3: Welche CNC-Controller-Serie ist mit diesem Encoder kompatibel?
Digitale Servo-Fanuc-CNCs mit einer Serial-Pulse-Coder-A-Schnittstelle: Serie Zero-C und Zero-D (die Schlüsselgeneration, in der die Motoren der S-Serie vorherrschten) und Serie 16, 18 und 21 Modell-A-Steuerungen.
The Series 0-C and 0-D represent the majority of installations where this encoder is found — these controls and the S-series motors were the dominant Fanuc system specification during the late 1980s through much of the 1990s.
Auch ältere nicht-digitale Servo-CNCs und spätere Steuerungen der 0i-Serie (die Alpha- oder Beta-Serie-Encoder verwenden) sind nicht mit diesem Encoder-Typ kompatibel.
F4: Ist die A860-0346-T041 reparierbar, und wenn nicht, warum?
Der Serienimpulskoder A ist eine versiegelte, monolithische Baugruppe, die die optische Scheibe, das Lager, die Signalverarbeitungsplatine, den Stecker,und Rotkappengehäuse bilden eine integrierte Einheit, die nicht für die Feldmontage konzipiert wurde.
Die mechanische Präzision des Encoders hängt von der von der Fabrik gesteuerten Ausrichtung der optischen Scheibe auf die Lageranlage ab; diese Ausrichtung kann in einer Werkstattumgebung nicht zuverlässig wiedergegeben werden.
Aus diesem Grund liefert Fanuc keine Reparaturteile für die Baureihe A860-0346 und seriöse Dienstleister bieten Test- und Austauschdienste an, anstatt Reparaturen auf Bauteilebene anzubieten.Austausch mit einem getesteten, die garantierte Einheit ist die praktische Service-Route.
F5: Wie verläuft die Diagnose, wenn die Maschine einen Serial Pulse Coder A-Kommunikationsalarm anzeigt?
Zuerst überprüfen Sie das Encoder-Rückkopplungskabel auf physische Beschädigungen. Ein gebogener Stift am Encoder-Anschluss oder Verstärkerende ist die häufigste Ursache für serielle Kommunikationsfehler und wird oft übersehen..Überprüfen und reinigen Sie beide Steckverbinder.
Als nächstes prüfen Sie die Batteriespannung der Maschine ∙ eine geringe Batterie verursacht keine direkten Kommunikationswarnsignale, zeigt jedoch ein Wartungsdefizit an, das möglicherweise von anderen Störungen begleitet wird.Wechseln Sie das Encoderkabel mit einem bekannten Kabel aus einer anderen Achse, wenn verfügbar.
Wenn der Alarm nach der Prüfung von Kabel und Steckverbinder fortbesteht,Entfernen Sie den Motor und überprüfen Sie die rote Kappe, die Befestigungen und Dichtungen hält. Eintritt von Kältemitteln um eine abgebaute Dichtung verunreinigt die Encoderscheibe und erzeugt das gleiche KommunikationsfehlermusterWenn keine physikalische Ursache gefunden wird, muss der Encoder ersetzt werden.
