A860-0346-T001 FANUC Puls-Encoder A8600346T001 A860-0346-T001

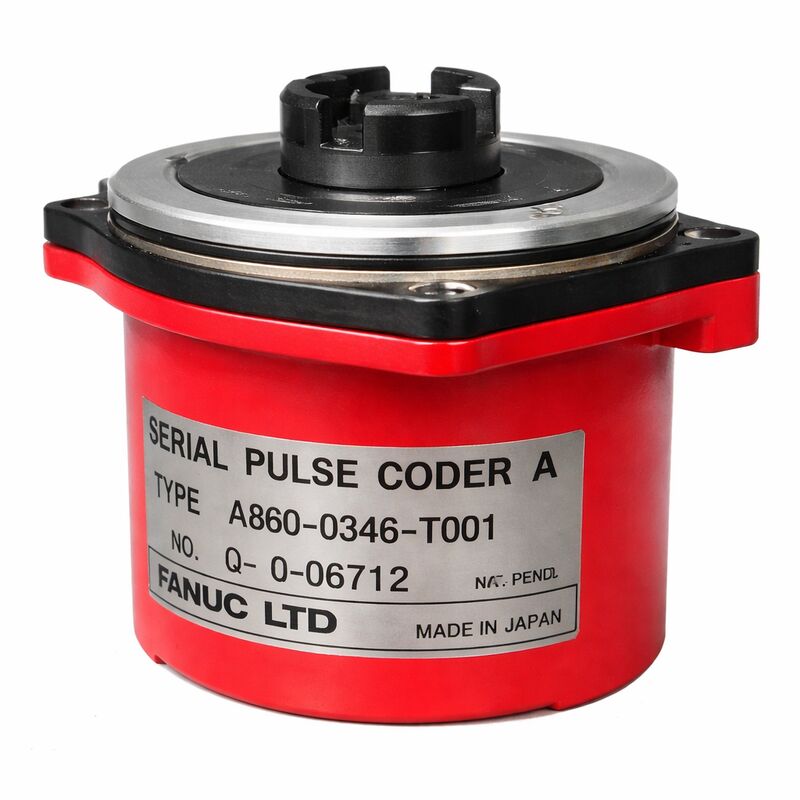

Fanuc A860-0346-T001 | Serieller Pulsgeber A — Non-Alpha, D-Sub-Stecker, 40.000P Absolut, rote Kappe, Fanuc AC S-Serie Servomotoren

Übersicht

Der Fanuc A860-0346-T001 ist die früheste und grundlegendste Variante in der A860-0346 Serieller Pulsgeber A-Familie — die T001-Endung bezeichnet die Basisversion innerhalb der Serie.

Er verfügt über das gleiche rote Kunststoffkappengehäuse, die 40.000 P/U Absolut-Serien-A-Feedback-Architektur und den motorseitigen Formfaktor, die alle Mitglieder der A860-0346-Encoder-Reihe kennzeichnen, unterscheidet sich jedoch durch seine D-Sub-Steckerkonfiguration am Kabelanschlusspunkt.

Diese D-Sub-Schnittstelle spiegelt den Steckstandard der Werkzeugmaschinen und Verkabelungsinstallationen wider, für die diese Variante spezifiziert wurde.

Die Bezeichnung "Non-Alpha" in Fanucs Dokumentation für diesen Encoder ist ein wichtiger Kontext. Sie unterscheidet die gesamte A860-0346-Familie von den späteren Alpha-, Alpha i- und Beta-Serien-Encoder-Linien.

Non-Alpha bedeutet, dass dieser Encoder zur Vor-Alpha-Generation gehört — den AC-Servomotoren der S-Serie, die der Einführung der Alpha-Servomotoren-Reihe vorausgingen.

Für Wartungsingenieure, die auf eine Maschine mit S-Serien-Motoren und diesem Encoder stoßen, ist dieses "Non-Alpha"-Label der Systemgenerations-Identifikator: Es sagt Ihnen, welche Verstärker, CNC-Steuerungen und Serviceverfahren gelten und welche modernen Alpha- oder Beta-Serien-Encoder mit dieser Installation inkompatibel sind.

Die Produktserienbezeichnung A860-0346 umfasst die gesamte Palette der Seriellen Pulsgeber A-Varianten für die S-Serien-Motorgeneration.

Innerhalb dieser Serie ist die T001 die grundlegende Variante — die ursprüngliche Form, aus der sich andere T-Suffix-Varianten entwickelten, als Fanuc den Steckertyp und die mechanischen Details für verschiedene Motorbaugrößen und Spezifikationen der Maschinenbauer anpasste.

Maschinen, die mit T001-Encodern aus den frühesten Produktionsläufen von CNC-Werkzeugmaschinen mit S-Serien-Motoren gebaut wurden, sind wahrscheinlich die Maschinen, bei denen diese spezifische Teilenummer auch heute noch benötigt wird.

Schlüsselspezifikationen

Positionierung von Non-Alpha-Produkten in der Fanuc Encoder-Geschichte

Fanucs Encoder-Generationen folgen den Motor-Generationen, die sie unterstützen: konventionelle Pulsgeber (inkrementell, A860-0300 Serie) für die frühesten DC- und AC-Servomotoren; Serieller Pulsgeber A (A860-0346 Serie) für die S-Serien AC-Motoren; Alpha-Serien-Encoder (A860-0360, A860-0370 Familien) für Alpha-Motoren; und Alpha i / Beta i Serien-Encoder (A860-2000 und A860-2020 Familien) für die aktuelle Generation.

Der A860-0346-T001 befindet sich auf der Serien-A-Stufe dieser Entwicklung — der Generation, in der Fanuc von rohen Pulszügen zur seriellen Kommunikation und von inkrementeller zu absoluter Position überging, während er immer noch das rote Kappendesign verwendete, das vom S-Serien-Motordesign vertraut geworden war.

Maschinen, die mit A860-0346-T001-Encodern ausgestattet waren, wurden in einer Zeit gebaut, als viele der heutigen Hochleistungs-Bearbeitungszentren zum ersten Mal installiert wurden.

Dass diese Maschinen Jahrzehnte später noch in Produktion sind, spricht für die Langlebigkeit des zugrunde liegenden Motors und der mechanischen Struktur — aber es bedeutet auch, dass die Encoder an diesen Motoren weit in ihrer Lebensdauer fortgeschritten sind und Ersatzteile wie der A860-0346-T001 unerlässlich sind, um diese produktiven Anlagen am Laufen zu halten.

D-Sub-Stecker — Kabel-Schnittstellen-Kontext

Der D-Sub-Stecker am A860-0346-T001 unterscheidet ihn von späteren A860-0346-Varianten, die runde MS-Stecker oder andere Steckertypen verwenden. D-Sub-Stecker waren in der Industrie-Elektronik und CNC-Maschinenverkabelung der Ära üblich und boten einen zuverlässigen, weit verbreiteten Steckstandard mit gutem Kontaktschutz, wenn sie richtig verbunden waren.

Das vorhandene Kabel in einer mit T001-Encodern gebauten Maschine endet am Motor mit einem passenden D-Sub-Stecker — ein direkter Ersatz-T001-Encoder passt ohne Kabelmodifikation, während die Verwendung einer anderen T-Suffix-Variante mit einem anderen Steckertyp eine Kabelanpassung erfordern würde.

Beim Bezug von Ersatz-T001-Encodern stellen Sie sicher, dass der D-Sub-Stecker am Austauschteil vorhanden und unbeschädigt ist.

Steckerschäden — verbogene Pins, gebrochene Gehäuseclips oder Verunreinigungen in den Kontaktkammern — sind ein häufiges Ergebnis von grober Handhabung auf dem Nachrüstmarkt und sollten vor der Installation inspiziert werden.

FAQ

F1: Was unterscheidet den A860-0346-T001 vom T041 und T101 innerhalb derselben Familie?

Alle drei sind 40.000 P/U Serieller Pulsgeber A Absolut-Encoder mit der gleichen roten Kappe und dem gleichen Serien-A-Kommunikationsprotokoll.

Der T001 ist die Basisvariante mit D-Sub-Stecker; die Varianten T041 und T101 verwenden andere Steckertypen und haben spezifische Motor-Modell-Kompatibilitätsbereiche.

Der T101 ist speziell für Motoren der Modelle 0S bis 30S bestätigt; der T001 ist die ursprüngliche Variante, die zu den ersten S-Serien-Motor-Releases passte.

Diese mechanischen und steckerbezogenen Unterschiede bedeuten, dass die drei Varianten nicht direkt austauschbar sind, ohne vorher zu bestätigen, dass der Stecker und die Montageabmessungen des Ersatzes mit der ursprünglichen Installation übereinstimmen.

F2: Das Produkt wird als "Non-Alpha" beschrieben — wirkt sich das auf die CNC aus, mit der es kompatibel ist?

Ja. "Non-Alpha" bedeutet, dass dieser Encoder zur S-Serien-Motorgeneration gehört und die CNCs, die mit ihm kommunizieren, sind diejenigen, die mit der Seriellen Pulsgeber A-Schnittstellenkarte ausgestattet sind: insbesondere die digitalen Servo-Steuerungssysteme von Fanuc für die Null-Serie (0-C, 0-D) und die Steuerungen 16/18/21 Modell A.

Alpha-Serien-Motoren verwenden Alpha-Encoder, die über ein anderes serielles Protokoll kommunizieren; Alpha i-Motoren verwenden ein weiterentwickeltes serielles Protokoll.

Der Anschluss eines Non-Alpha Serial A-Encoders an einen für Alpha-Serien-Feedback ausgelegten Verstärker führt zu einem Inkompatibilitätsfehler — der Verstärker kann das Serial A-Protokoll nicht dekodieren. Motor, Verstärker, Encoder und CNC müssen alle zu kompatiblen Generationen gehören.

F3: Kann die absolute Position unbegrenzt beibehalten werden, oder verschlechtert sie sich mit der Zeit?

Die absolute Position wird beibehalten, solange die Backup-Batterie im Servo-Verstärker oder in der Batterieeinheit über ihrem Entladeschwellenwert liegt.

Die Batteriechemie (typischerweise Lithium-Primärzellen) hat eine begrenzte Lebensdauer — typischerweise drei bis fünf Jahre, abhängig von den Nutzungsmustern, wobei ein kontinuierlicher Maschinenbetrieb die Batterie langsamer verbraucht als häufiges Ein- und Ausschalten. Wenn die Batteriespannung auf den Warnschwellenwert fällt, generiert die CNC einen BAT-Alarm.

Die Batterie sollte ersetzt werden, bevor die Maschine für längere Wartungsarbeiten ausgeschaltet wird, da der Austausch der Batterie bei eingeschalteter Maschine den Datenverlust vermeidet. Sobald die Positionsdaten aufgrund vollständiger Batterieentladung verloren gegangen sind, stellt ein Referenzrückführungsverfahren den Nullpunkt wieder her.

F4: Ist es möglich, den A860-0346-T001-Encoder zu testen, ohne ihn vom Motor zu entfernen?

Grundlegende Diagnoseprüfungen sind vor Ort möglich. Auf der CNC kann die Überwachung des Servo-Feedback-Status während langsamer Achsbewegungen (über den Diagnosebildschirm oder Servo-Diagnosedaten) die Kommunikationsqualität aufzeigen — saubere serielle Daten ohne Wiederholungsanforderungen deuten auf einen gesunden Encoder hin.

Die Überprüfung des Encoder-Anschlusses am Motor auf sicheren Sitz und saubere Kontakte ist ein nicht-invasiver erster Schritt.

Für eine eindeutige Encoder-Bewertung, insbesondere wenn Verunreinigungen, Scheibenverschleiß oder Lagerschäden vermutet werden, muss der Motor jedoch ausgebaut und der Encoder auf einem speziellen Serien-A-Prüfstand mit Oszilloskop-Überprüfung des seriellen Ausgangs unter Drehung getestet werden — ein ordnungsgemäßer Werkstatttest, der vor Ort nicht repliziert werden kann.

F5: Welche Serviceoptionen gibt es für eine Maschinenausfallsituation mit diesem Encoder?

Der Austausch ist der schnellste Weg zur Wiederherstellung: ein getesteter, garantierter Austausch-A860-0346-T001 (oder eine bestätigte kompatible Alternative) kann in Regionen, in denen Lagerbestände verfügbar sind, innerhalb von Stunden versendet und installiert werden.

Reichen Sie den kompletten Motor mit dem defekten Encoder bei einem spezialisierten Dienstleister ein — dies ermöglicht den Encoderwechsel, die Lagerinspektion, den Wicklungswiderstandstest und die Isolationsprüfung als komplette Motorüberholung anstelle eines reinen Encoderwechsels, was für einen Motor dieses Alters die bessere Praxis ist.

Wo kein Austauschlager verfügbar ist, ist die Beschaffung des A860-0346-T001 aus Surplus-Kanälen die Alternative — Surplus-Einheiten sollten vor der Installation auf einem Serien-A-Prüfstand elektrisch getestet werden, da eine rein visuelle Inspektion nicht ausreicht, um die Encoderfunktionalität zu bestätigen.
