Fanuc A860-0316-T101 | Hochauflösender inkrementeller Impulscodierer — 10.000P, rote Kunststoffkappe, späte S-Serie AC-Servomotoren, CNC-Digital-Servo

Übersicht

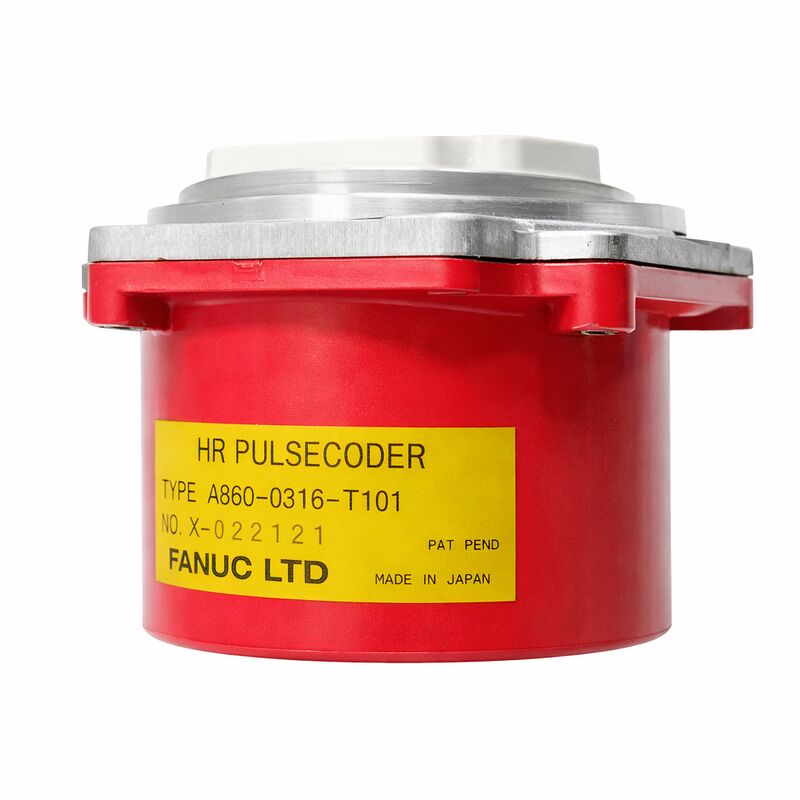

Der Fanuc A860-0316-T101 ist der hochauflösende (HR) inkrementelle Impulscodierer, der in den späten Fanuc S-Serie AC-Servomotoren verbaut ist.

Mit 10.000 Impulsen pro Umdrehung liefert er mehr als die dreifache Rohauflösung der inkrementellen 3.000P-Encoder, die in früheren S-Serie-Motoren verwendet wurden, und positioniert ihn als das leistungsfähigste inkrementelle Feedback-Gerät in der S-Serie-Motor-Ära, bevor die absoluten Encoder Serial A und Serial C als Standard für spätere Motorvarianten übernommen wurden.

Die HR-Bezeichnung — die auch auf dem verwandten A860-0316-T201 erscheint — identifizierte diese Encoder spezifisch als eine Auflösungssteigerung gegenüber den inkrementellen Standard-S-Serie-Codierern.

Als Fanuc in der späten S-Serie-Generation Motoren mit höherer Geschwindigkeit oder höherem Präzisionsbedarf einsetzte, war die 3000P-Encoder-Auflösung für die Qualität der Servoschleife bei der Nennbetriebsgeschwindigkeit des Motors nicht mehr ausreichend.

Der 10.000P-Encoder erzeugt bei 3000 U/min 500.000 Kanten pro Sekunde (bei 4-facher Quadraturdekodierung), verglichen mit 150.000 bei einem 3000P-Encoder unter den gleichen Bedingungen — die Verbesserung der Geschwindigkeitsschätzqualität ist direkt proportional.

Das rote Kunststoffkappen-Gehäuse ist das Markenzeichen der gesamten S-Serie-Encoder-Generation und platziert den A860-0316-T101 klar in derselben Familie wie die Serial A und Serial C Encoder derselben Ära.

Im Gegensatz zu diesen absoluten seriellen Encodern ist der T101 jedoch ein inkrementeller Typ — er erzeugt A/B-Quadraturimpulse und einen Z-Indeximpuls, während sich die Motorwelle dreht, ohne eine Positionsgedächtnis zwischen den Stromzyklen zu speichern.

Jeder Maschinenstart erfordert einen Referenzrücklaufzyklus, um den Achsnullpunkt neu einzustellen.

Dies ist das erwartete Verhalten für Maschinen, die mit diesem Encoder ausgestattet sind, und ein normaler Bestandteil der Startsequenz.

Die Lieferung des A860-0316-T101 folgt dem üblichen Muster aller späten S-Serie-Encoder: Er wird nicht separat von Motoren als Standardkatalogartikel verkauft, und die Verfügbarkeit bei einem beliebigen Spezialanbieter hängt vollständig davon ab, wie viele funktionierende S-Serie-Motoren mit T101-Encodern über deren Reparaturstrom gekommen sind.

Die Aufrechterhaltung des Zugangs zu einem zuverlässigen Austauschlieferanten ist die praktischste Ersatzteilstrategie für Anlagen, die Maschinen mit diesem Encoder betreiben.

Wichtige Spezifikationen

10.000P vs. frühere S-Serie-Encoder — Auflösung im Kontext

Die Entwicklung der inkrementellen Encoder der Fanuc S-Serie folgte den Motorspezifikationen. Frühe S-Serie-Motoren verwendeten 2000P- und 2500P-Impulscodierer; Standardmotoren gingen zu 3000P über; die späte Generation von schnelleren und präziseren Motoren stieg mit dem A860-0316-T101 auf 10.000P auf.

Diese 10.000P-Spezifikation brachte den HR-Encoder der Fanuc S-Serie auf ein Auflösungsniveau, das mit dem vergleichbar ist, was viele andere Servomotorenhersteller für ihre Premium-Präzisions-Servolinien derselben Ära spezifizierten.

Der Z-Indeximpuls (einer pro Umdrehung), der die A- und B-Quadraturkanäle begleitet, dient als Referenzmarkierung für den Referenzrücklaufzyklus der CNC.

Die CNC fährt die Achse mit einer eingestellten Vorschubgeschwindigkeit zum Hardware-Referenzschalter, verlangsamt sich, wenn der Schalter ausgelöst wird, und kriecht dann langsam, bis der erste Z-Impuls nach dem Auslösen des Schalters erkannt wird.

Die Position des Z-Impulses relativ zum Referenzschalter ist mechanisch durch die Encoder-Scheibe und die Montage fixiert, so dass der Referenzrücklauf immer an derselben absoluten Maschinenposition landet — wiederholbar innerhalb eines Encoder-Zählers der Z-Impuls-Position.

Lieferbeschränkungen und praktische Teileverwaltung

Die Tatsache, dass der A860-0316-T101 nicht separat vom Motor als Fanuc-Katalogartikel verkauft wird, ist eine wichtige betriebliche Überlegung.

Das bedeutet, dass der primäre Lieferkanal der Motoraustausch ist: Ein Spezialist überholt einen Motor, ersetzt den Encoder, und der daraus resultierende Überschuss oder Austausch-Encoder wird verfügbar.

Diese Lieferkette ist weniger vorhersehbar als Standardlagerteile, und es gibt keinen Standard-Beschaffungsweg "neu in OVP" über das autorisierte Vertriebsnetz von Fanuc.

Anlagen, die Maschinen mit T101-Encodern verwalten, haben zwei praktische Optionen: einen getesteten Ersatz-Encoder über Austauschkanäle bereithalten oder einen zuverlässigen Motor-Serviceanbieter identifizieren, der T101-kompatible Motoren oder Encoder als Teil seines regulären Reparaturlagers führt und schnell auf einen Maschinenausfall reagieren kann.

FAQ

F1: Wie wirkt sich der 10.000P inkrementelle Encoder auf die Servo-Parametereinstellungen der CNC im Vergleich zu einem 3000P Encoder aus?

Die Servo-Parameter der CNC umfassen Einstellungen für die Encoder-Auflösung (typischerweise ausgedrückt als Impulse pro Umdrehung oder als Übersetzungsverhältnis-Parameter, der Encoder-Zählungen mit Maschinenbewegung in Beziehung setzt).

Wenn ein 3000P-Motor durch einen 10.000P-Motor ersetzt wird oder umgekehrt, müssen die CMR- und DMR-Servo-Parameter aktualisiert werden, um die Impulszahl des neuen Encoders widerzuspiegeln. Falsche Servo-Parameter mit dem falschen Encoder führen zu Instabilität der Geschwindigkeitsregelung, Überschwingen oder Achsalarmbedingungen bei der ersten befohlenen Bewegung.

Aktualisieren Sie immer die Servo-Parameter, um sie an den installierten Encoder anzupassen, bevor Sie die Produktion aufnehmen.

F2: Kann der A860-0316-T101 durch einen absoluten Encoder-Typ ersetzt werden?

Nicht direkt. Der Verstärker und die CNC müssen für den spezifischen Feedback-Typ konfiguriert sein — absolute serielle Encoder (Serial A, Serial C) erfordern einen digitalen Servo-Verstärker mit der entsprechenden seriellen Encoder-Schnittstelle, und die CNC muss in der Lage sein, absolute Encoder-Daten zu verarbeiten.

Der S-Serie HR inkrementelle Encoder funktioniert mit den analogen oder frühen digitalen Servo-Verstärkersystemen, die mit den späten S-Serie-Motoren kompatibel sind.

Die Installation eines absoluten Encoders, wo ein inkrementeller Typ spezifiziert war, erfordert sowohl eine Überprüfung der physischen Kompatibilität als auch Änderungen der Parametereinstellungen und in einigen Fällen eine andere Verstärker-Schnittstellenkarte.

Dies ist ein Motor-Retrofit-Projekt und kein einfacher Encoder-Austausch.

F3: Was ist das Diagnoseverfahren, wenn die Maschine auf einer Achse mit diesem Encoder unregelmäßige Geschwindigkeits- oder Positionsfehler anzeigt?

Beginnen Sie mit der Überprüfung des Encoder-Feedback-Kabels auf Beschädigungen, insbesondere in Bereichen, die Bewegung ausgesetzt sind (Kabeltrassen, Biegungen in der Nähe von Kabeldurchführungen). Untersuchen Sie beide Steckverbinderenden auf saubere, vollständig sitzende Kontakte.

Schließen Sie ein Oszilloskop an die A- und B-Encoder-Ausgänge an und drehen Sie die Motorwelle langsam von Hand — eine saubere Rechteckwelle mit 90°-Phasenverschiebung auf beiden Kanälen ohne Aussetzer oder Amplitudenvariationen zeigt einen funktionierenden Encoder und ein funktionierendes Kabel an.

Unregelmäßige Signale deuten auf Kabelbeschädigung, Steckverbinder-Intermittenz oder eine sich verschlechternde optische Scheibe im Encoder hin.

Wenn das Kabel und der Stecker sauber sind, aber das Oszilloskop bei Drehung Qualitätsprobleme des Signals zeigt, muss der Encoder ausgetauscht werden.

F4: Der Encoder befindet sich in einer roten Kunststoffkappe — wie wird die Kappe entfernt und der Encoder für den Austausch zugänglich gemacht?

Die rote Kunststoffkappe wird auf die Rückseite des Motorrahmens geklipst oder geschraubt und umschließt die Encoder-Baugruppe und den Kabelanschluss. Die Entfernung erfordert in der Regel das Lösen der Befestigungselemente oder Clips der Kappe (das genaue Design variiert je nach Motormodell) und dann das vorsichtige Trennen der Encoder-Scheibenbaugruppe von der Motorwellenkupplung.

Die Kupplungsmethode variiert — einige verwenden eine Oldham-Kupplung, die geringe Wellenfehlausrichtungen toleriert; andere verwenden eine direkte Keil- oder Passfederverbindung.

Konsultieren Sie die Wartungsdokumentation des Motors für die spezifische Demontagesequenz, insbesondere die Sequenz zum Entfernen des Encoders von der Wellenkupplung, ohne die Scheibe zu beschädigen.

Das Erzwingen der Kappe oder des Encoderkörpers ohne Befolgung der richtigen Entfernungsprozedur birgt das Risiko, die optische Scheibe zu zerbrechen, was ein irreversibler Fehler ist.

F5: Ist der A860-0316-T101 mit denselben Verstärkern kompatibel wie der A860-0346-T101 (Serial A Encoder)?

Nein. Der T101 ist ein inkrementeller Encoder; der A860-0346-T101 ist ein absoluter Serial A Encoder.

Diese beiden Encoder-Typen kommunizieren mit dem Servo-Verstärker über grundlegend unterschiedliche Schnittstellen — der inkrementelle Encoder verwendet diskrete A/B/Z-Differenzsignal-Leitungen, während der Serial A Encoder ein proprietäres Hochgeschwindigkeits-Serienprotokoll verwendet.

Ein Servo-Verstärker, der für einen Serial A Encoder ausgelegt ist, kann die inkrementellen A/B/Z-Signale des T101 nicht direkt empfangen und umgekehrt.

Motor- und Encoder-Generationen sind abgestimmte Sätze; bestätigen Sie immer, dass das gesamte System — Motor, Encoder, Verstärker und CNC — aus kompatiblen Generationen stammt, bevor Sie Ersatzteile bestellen.
