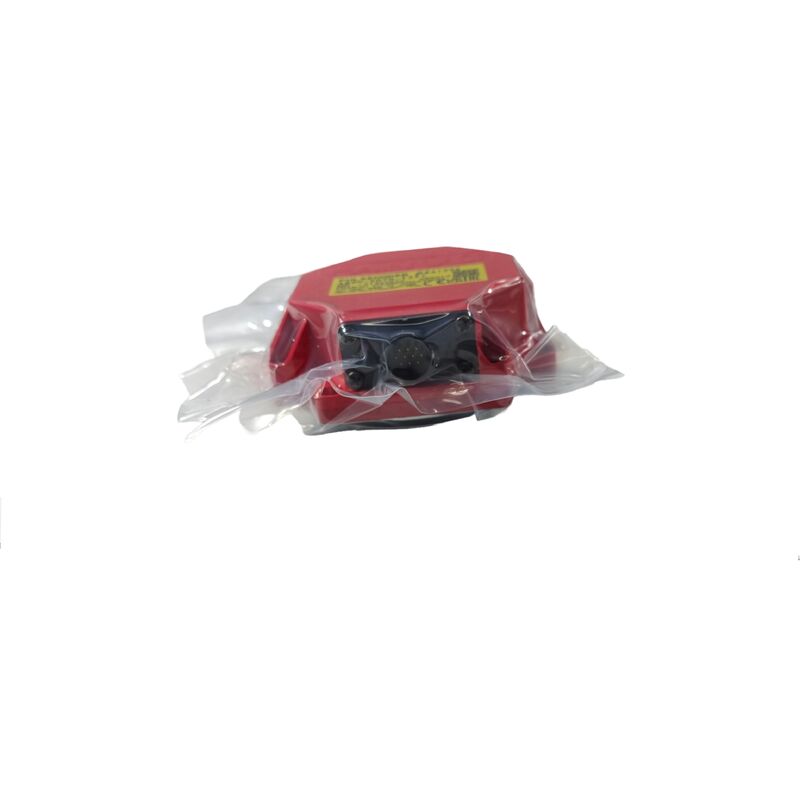

FANUC A860-2120-T511 Spindelmotor-Einkoder Alpha i BZi Sensor für FANUC AC Spindelsysteme

Wenn sich eine CNC-Spindel nicht orientiert, starres Klopfen schlechte Fäden erzeugt oder die Steuerung einen Spindelsensor-Alarm auslöst, geht das Problem oft auf eine Komponente zurück: den Spindelmotor-Encoder.FANUC A860-2120-T511is the factory-matched feedback sensor for FANUC's Alpha i series AC spindle motors — a magnetic gear-tooth sensor that gives the spindle amplifier the continuous speed and position data it needs to run orientation, C-Achse und synchronisierte Zyklen mit Sicherheit.

Was dieser Encoder eigentlich ist

Die A860-2120-T511 gehört zu FANUC.Alpha i BZi (BZ) Sensorfamilie- eine Reihe von Magnetsensoren, die speziell für die Rückkopplung von Wechselspindelmotoren im FANUC CNC-Ökosystem entwickelt wurden.der BZi-Sensor liest die Zähne eines auf der Spindelmotorwelle montierten Präzisionsgetrieberrings, das ein Hochfrequenzsignal erzeugt, das der Spindelantrieb in Geschwindigkeits- und Winkelstandsdaten umwandelt.

Dieser magnetische Sensoransatz gibt dem BZi-Sensor einen praktischen Vorteil in der rauen Umgebung eines Spindelmotors: Er wird nicht von Ölnebeln, Metallstaub,oder die Schwingungen und thermischen Zyklen, die für industrielle Spindelanwendungen charakteristisch sind, die bei anhaltend hohen Drehzahlen betrieben werden.

Technische Spezifikation

Die BZi-Sensor-Architektur Magnetische Zahnerkennung

Die BZi-Sensortechnologie von FANUC arbeitet nach einem einfachen, aber zuverlässigen Prinzip.mit einer Breite von mehr als 20 mm,, erkennt magnetisch den Durchgang jedes Zahnes und erzeugt Impulse, die proportional zur Wellengeschwindigkeit und Winkelposition sind.

Diese Zahnräderzählmethode ist durch ihre Konstruktion robust.und das Magnetfeld wird nicht durch das Kühlmittelspray gestört, Öldampf und Schwärm, die sich zwangsläufig in Hochgeschwindigkeitsspindelumgebungen befinden. FANUC's technical guidance for the BZi series specifically warns against magnetic dust accumulating on the gear teeth — and recommends periodic air blowing during maintenance — which confirms just how close to the cutting environment these sensors operate.

Was Spindelfunktionen ermöglichen

Die A860-2120-T511 läuft nicht nur im Hintergrund. Jede hochwertige Spindelfunktion auf einer von FANUC gesteuerten Maschine hängt von einer genauen Spindelfreaktivität mit geringer Latenz ab:

Ausrichtung der Spindel- Die Spindel in einer präzisen Winkelposition zum Werkzeugwechsel, zur Anpassung des Bohrkopfes oder zum Laden von Teilen zu stoppen; ohne saubere Sensordaten überschreitet die Spindel die Zielposition oder jagt.

Starres KlopfenDie Steuerung berechnet den Drehstand, indem Spindel-Encoder-Impulse mit der Servoposition korreliert werden.Ein Sensorfehler hier produziert falsche Gewinde Pitch oder kaputte Wasserhähne.

C-Achsen-Positionierung¢ Bei Drehmaschinen dient die Spindel als gesteuerte Drehachse.Positionsfeedback des BZi-Sensors ermöglicht es dem Spindelantrieb, die Winkelposition unter Schneidlast zu halten eine Anforderung für Off-Center-Bohrungen und Konturfräsen.

Synchronisierung von Threading und FeedBei Drehmaschinen fließen die Spindelgeschwindigkeitsdaten direkt in die Berechnung des G32/G76-Drehzyklus ein.Spindel-Sensor-Degradation zeigt sich in der Regel zuerst als unregelmäßige Gewinde Pitch, bevor es zu offenen Fehlern fortschreitet.

Alpha i BZi Sensor Familie Die Serie A860-2120

Die Serie A860-2120 umfasst mehrere Steckverbinder- und Kabelvarianten des Alpha i BZi-Sensorenbaus.

• V-Serie(z. B. A860-2120-V004, A860-2120-V005) Varianten von Sensorbaugruppen, in der Regel ohne Kabel oder mit alternativen Steckverbinden
• T-Serie(z. B. A860-2120-T401, A860-2120-T511) Sensorbaugruppen mit integriertem Kabel und Steckverbinder für die direkte Montage

DieT511Die Variante wird mit Kabel und Stecker vorinstalliert, bereit für die direkte Montage und Verbindung zum Spindelmotor und Verstärker ohne zusätzliche Montage.Für Wartungsteams, die einen defekten Sensor austauschenDies spart im Vergleich zum Wiederaufbau eines Anschlussanschlusses im Feld erhebliche Installationszeit.

CNC-Maschinen, in denen sich dieser Encoder befindet

FANUC Alpha i Spindelmotoren mit der Sensorfamilie A860-2120 BZi sind auf einem breiten Querschnitt von CNC-Ausrüstungen montiert, die in den 2000er Jahren bis heute hergestellt wurden:

CNC-Bearbeitungszentren- Horizontale und vertikale Bearbeitungszentren von Mazak, Makino, DMG Mori, Okuma, Doosan und anderen Herstellern mit Steuerungen der FANUC-Serie 0i, 16i, 18i oder 30i

CNC-Drehmaschinen und Drehzentren- zweiachsige und mehrachsige Drehzentren, bei denen die Rückkopplung der Spindelgeschwindigkeit die Gewindezyklen und die Oberflächenbearbeitung der Teile bestimmt

Zentren für die Umschaltung von Mühlen- Mehrzweckmaschinen, für die die C-Achsenspindelpositionierung und die Synchronisierung mit dem angetriebenen Werkzeug erforderlich sind

Spezielle Bearbeitungsanlagen- Spindelköpfe und Werkzeugmaschinen für Spezialzwecke mit Spindelantrieb von FANUC der SPM-Serie

Sensorinstallation – Was zählt

Der BZi-Sensor benötigt eine präzise Einstellung des Luftabstands zwischen dem Sensorkopf und den Zahnrängenzähnen.Zu eng und körperlicher Kontakt während der thermischen Expansion oder Vibration kann den Sensor beschädigen.

Bei der Installation von FANUC wird der Sensor mittels des Diagnosebildschirms des Verstärkers zentriert, während die Spindel langsam gedreht und die Montage abgeschlossen wird, sobald das Signal stabil ist.Diese Zentrierung istobligatorisch nach jedem SensorwechselUnd deshalb ist auch das vorverkabelte Kabel der T511-Variante nützlich, da es eine Variable aus dem Installationsprozess eliminiert.

Häufig gestellte Fragen

F1: Welche Funktion erfüllt die A860-2120-T511 auf einer FANUC-CNC-Maschine?

Es ist der Position- und Geschwindigkeitsfeedback-Sensor des Spindelmotors, der das Durchlaufen der Zahnräder an der Motorwelle erkennt und diese Daten an den Spindelmoment FANUC sendet.die es für die Drehzahlregelung der Spindel verwendet, Orientierung, Starrschlag-Synchronisierung und C-Achsen-Positionierungsfunktionen.

F2: Welche FANUC Spindelverstärker und CNC-Steuerungen sind mit diesem Sensor kompatibel?

Der A860-2120-T511 ist fürFANUC Alpha i-Serie WechselspindelmotorenEs ist kompatibel mit CNC-Systemen in derFANUC 0i, 16i, 18i, 21i, 30i, 31i und 32iVor der Bestellung überprüfen Sie immer die Kennzeichnung des Motors und die Verstärkerdokumentation.

F3: Muss der Sensor nach dem Austausch kalibriert oder angepasst werden?

Nach der Installation der A860-2120-T511Zentrierungsprozedur erforderlichUm die korrekte Luftlücke zwischen dem Sensorkopf und dem Getriebering zu regeln, wird mit Hilfe des Diagnoseanzeigens des Spindelverstärkers die Spindel bei geringer Drehzahl gedreht.Überspringen dieses Schritts führt zu Erkennungsfehlern und Spindel-Alarme.

F4: Was bewirkt, dass dieser Sensor ausfällt, und was sind die Warnzeichen?

Zu den häufigsten Ursachen gehören Lagerverschleiß am Motor, der einen übermäßigen Wellenlauf ermöglicht, Kontamination des Getrieberings mit magnetischem Schwarm, Kabelschäden durch Hitze oder Kühlmittel und Korrosion der Steckverbinder.Warnzeichen sind unter anderem intermittierende Ausfälle der Spindelorientierung, inkonsistente Steifklemmentiefe, Spindelsensor-Alarme (SV- oder SP-Alarmcodes bei FANUC-Systemen) und instabile Spindelgeschwindigkeit bei niedrigen Drehzahlen.

F5: Was ist der Unterschied zwischen den Varianten der Serie A860-2120 mit T- und V-Suffix?

Beide sind Alpha- und BZi-Sensoren für dieselben Motoren.V-SuffixBei den verschiedenen Varianten (z. B. A860-2120-V004, V005) handelt es sich um Sensoren, die in der Regel ohne Montagering oder mit alternativen Kabelkonfigurationen ausgestattet sind.T-SuffixVarianten (z. B. A860-2120-T511) umfassen ein integriertes Kabel und einen Stecker, die für den direkten Steckeranschluss bereit sind.Bestätigen Sie die erforderliche Variante mit der vorhandenen Sensor-Teilnummer des Motors vor dem Kauf.
