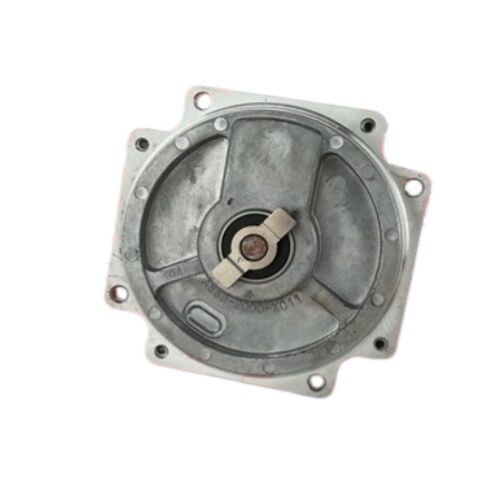

FANUC A860-0365-V501 Alpha i64 inkrementeller Impulsgeber — 64.000er Servo-Feedback für FANUC CNC-Systeme

Fragen Sie jeden FANUC-Servotechniker, welche Encoder-Familie er bei Reparaturen von CNC-Werkzeugmaschinen am häufigsten sieht, und die Alpha i64-Serie wird zuverlässig genannt. Der FANUC A860-0365-V501 ist die inkrementelle Variante dieser Familie — ein 64.000er serieller Impulsgeber, der auf einer riesigen installierten Basis von FANUC Alpha i-AC-Servomotoren in Bearbeitungszentren, Drehmaschinen und automatisierten Fertigungslinien weltweit verbaut ist.

Dieses Gerät wird getestet und voll funktionsfähig angeboten — aus einer funktionierenden Maschine entnommen, gegen einen FANUC-Servoantrieb geprüft und vor dem Versand auf saubere, stabile Ausgabe bestätigt.

Inkrementell mit 64K Auflösung — Was das bedeutet

Die Bezeichnung "I64" verrät Ihnen sofort die wichtige Zahl: 64.000 Impulse pro Umdrehung bei diesem inkrementellen Encoder. Über FANUCs hochauflösendes serielles Kommunikationsprotokoll zwischen dem Impulsgeber und dem Servo-Verstärker verarbeitet das Steuerungssystem Positionsdaten mit einer Feinheit, die eine Positionierung der Achse im Submikrometerbereich auf Maschinenebene ermöglicht.

Vergleichen Sie das mit früheren FANUC-Generationen — dem 2.000er DC-Encoder der ersten Motorgeneration oder sogar den 8.000er Encodern bei frühen AC-Servomotoren — und der Sprung in der Auflösung verdeutlicht, warum die Alpha i-Serie bei ihrer Einführung die Messlatte für Positionierungsgenauigkeit und Geschwindigkeitsregelung höher gelegt hat.

Quadratur-Ausgänge A und B, 90 Grad phasenverschoben, liefern dem Servo-Antrieb gleichzeitig sowohl die Positionszählung als auch die Fahrtrichtung. Diese bidirektionale Verfolgung bedeutet, dass die Steuerung bei jeder Bewegung in beiden Richtungen genau weiß, wo sich die Achse befindet, ohne Mehrdeutigkeit an Umkehrpunkten.

Technische Spezifikationen

Der Alpha i64 im FANUC Motor-Ökosystem

FANUCs Alpha i-Serie AC-Servomotoren ersetzten ab den frühen 2000er Jahren die frühere Alpha (Rotkappen)-Serie und wurden für etwa zwei Jahrzehnte zur dominanten Servo-Plattform in FANUC-gesteuerten Werkzeugmaschinen. Der Hauptunterschied zwischen der Alpha (aA64) Absolut-Encoder-Generation und der Alpha i (aI64) inkrementellen Generation ist die Feedback-Architektur:

Der aI64 ist ein inkrementeller Encoder — er zählt Impulse von einem bekannten Startpunkt aus, anstatt ein absolutes Positions-Wort auszugeben. Das bedeutet, dass die CNC-Steuerung die Achsen-Referenzpositionen durch einen Referenzrücklauf (Homing) beim Maschinenstart festlegt, wonach die inkrementelle Zählung eine kontinuierliche, hochgenaue Positionsverfolgung ermöglicht.

FANUCs hochauflösendes serielles Protokoll überträgt diese Daten zwischen dem Encoder und dem Verstärker über eine dedizierte Zwei-Draht-Serienverbindung und bietet den hohen Datendurchsatz, der für die Unterstützung der 64K-Auflösung bei voller Motorgeschwindigkeit erforderlich ist, ohne die Signalintegritätsprobleme der parallelen Verkabelung.

V501 Anschlussvariante — Ohne Kabel

Das V-Suffix in FANUC Impulsgeber-Teilenummern kennzeichnet typischerweise eine reine Encoder-Einheit ohne Verbindungskabel. Der A860-0365-V501 wird ohne Kabel geliefert — die passende Kabelgarnitur (A860-0360-V906) wird separat bestellt und verbindet den Encoderkörper mit dem CN2-Encoderanschluss des Verstärkers.

Bei Austausch an einer bestehenden Maschine wird das Originalkabel normalerweise wiederverwendet, wenn es unbeschädigt ist. Das Kabel ist eine häufige Fehlerquelle — insbesondere die Steckverbinderstifte und die ersten Zentimeter Kabel neben dem Stecker, wo wiederholtes Biegen auftritt —, daher lohnt sich die Inspektion vor der Wiederverwendung.

Wo dieser Encoder zu finden ist

Der A860-0365-V501 ist auf einer sehr breiten Palette von FANUC Alpha i Servo-Modellen verbaut und deckt die Achsantriebsanwendungen auf Geräten ab, die von den frühen 2000er bis in die 2010er Jahre gebaut wurden:

CNC-Bearbeitungszentren — X-, Y-, Z- und Drehachsenantriebe an vertikalen und horizontalen Bearbeitungszentren von Mazak, Makino, Okuma, Haas, DMG Mori und Dutzenden anderer Hersteller, die FANUC Alpha i Servo-Systeme verwenden

CNC-Drehzentren — Z- und X-Achsen-Servo-Feedback an Zwei- und Mehrachsen-Drehmaschinen sowie Spindel- und C-Achsenantriebe an komplexeren Drehzentren

Roboter-Gelenke — FANUC Industrieroboter der M- und R-Serienfamilien verwendeten Alpha i Servomotoren mit aI64 Impulsgebern in ihren Gelenkachsen

Flexible Fertigungssysteme — Palettenwechsler, automatisierte Materialhandhabungssysteme und Transferstraßen, die auf FANUC CNC- und Servotechnologie aus derselben Ära basieren

Gebraucht und getestet kaufen — Der praktische Fall

Dies ist eine getestete, gebrauchte Einheit — und für den A860-0365-V501 ist dies eine vernünftige und gängige Beschaffungsoption. Neue Einheiten, wenn verfügbar, haben einen erheblichen Preisaufschlag. Ein getesteter gebrauchter Encoder, der an einem funktionierenden Servo-System verifiziert wurde, hat einen bekannten funktionalen Zustand, und die Lager im Inneren sind normalerweise jahrelang ohne Probleme gelaufen — dies sind präzise optische Geräte, keine Komponenten mit hohem Verschleiß unter normalen Betriebsbedingungen.

Die Vorsicht bei gebrauchten Impulsgebern betrifft immer den Zustand der Lager und die Integrität der optischen Sensoreinheit. Eine Einheit, die aus einer Maschine entnommen wurde, die aus anderen Gründen ausgefallen ist, und die gegen einen Servo-Antrieb getestet wurde, unterscheidet sich erheblich von einer ungetesteten Überschussentnahme. Die Verifizierung, dass der Encoder vor dem Versand saubere A-, B- und Z-Kanal-Ausgänge bei repräsentativer Geschwindigkeit liefert, ist der Standard der Sorgfaltspflicht, der eine getestete gebrauchte Einheit zu einem zuverlässigen Kauf macht.

FAQ

F1: Ist der A860-0365-V501 ein Absolut- oder Inkremental-Encoder?

Es ist ein inkrementeller. Das "I" in Alpha i64 steht für inkrementell — er verfolgt die Position durch Zählen von Impulsen von einem Referenzpunkt aus. Die Maschine legt Achsenreferenzen durch einen Homing-Zyklus beim Start fest. Dies unterscheidet sich von Absolut-Encodern, die die Position direkt ausgeben, ohne einen Referenzrücklauf zu benötigen.

F2: Wird dieser Encoder mit Kabel geliefert?

Nein. Die V501-Variante wird ohne Kabel (W/O Kabel) geliefert. Die passende Kabelgarnitur ist A860-0360-V906, die den Encoder mit dem CN2-Encoder-Eingang des Servo-Verstärkers verbindet. Bei einem Austausch kann das vorhandene Maschinenkabel normalerweise wiederverwendet werden, wenn es in gutem Zustand ist.

F3: Welche FANUC Servo-Motoren und Verstärker verwenden den A860-0365-V501?

Dieser Impulsgeber ist auf FANUC Alpha i Serie AC-Servomotoren (A06B-0xxx Serie mit aI64 Encoder-Bezeichnung) verbaut. Er funktioniert mit FANUC αi und αiS Serie Servo-Verstärkern und ist kompatibel mit CNC-Steuerungen der 0i, 16i, 18i, 21i, 30i, 31i und 32i Familien. Bestätigen Sie die Teilenummer auf dem Motortypenschild vor der Bestellung.

F4: Was bedeutet "getestet" bei einem gebrauchten Impulsgeber?

Ein getesteter Impulsgeber wurde elektrisch an einem tatsächlichen FANUC Servo-System verifiziert — es wird bestätigt, dass die A-, B- und Z-Kanal-Ausgänge vorhanden, sauber und korrekt phasenverschoben bei Betriebsdrehzahl sind. Dies ist aussagekräftiger als eine einfache Sicht- oder Durchgangsprüfung und bestätigt, dass die optische Sensoreinheit und die Elektronik wie vorgesehen funktionieren.

F5: Kann der A860-0365-V501 repariert werden, wenn er einen Fehler entwickelt?

Ja — spezialisierte FANUC Motor- und Encoder-Reparaturdienste können Lager austauschen, die optische Scheibe neu positionieren und Steckerbeschädigungen am aI64 Impulsgeber reparieren. Eine Reparatur ist ein gangbarer Weg, wenn das Encodergehäuse und die optische Scheibe intakt sind, aber ein Lagerschaden oder ein Steckerfehler die Einheit funktionsunfähig gemacht hat. Bei Einheiten mit physischen Scheibenschäden oder Rissen im Gehäuse ist der Austausch die praktische Option.
