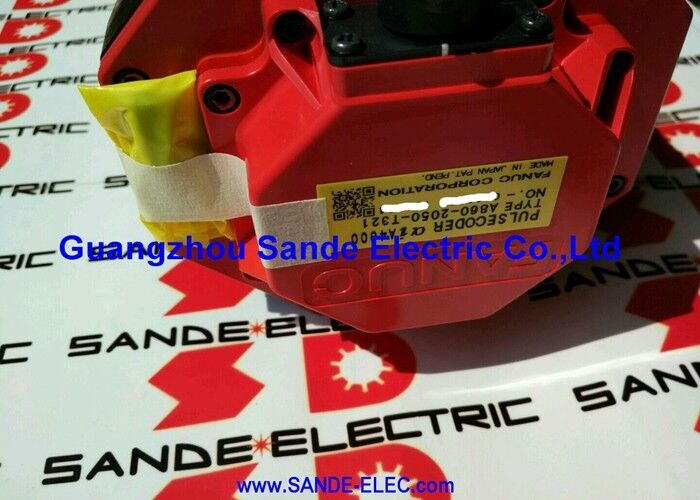

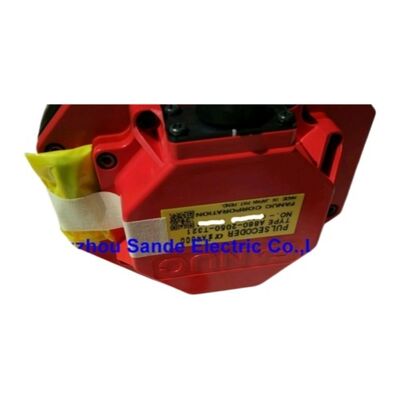

FANUC Impulsgeber Fanuc Encoder A860-0310-T023 A8600310T023 A860-0310-T023

Fanuc A860-0310-T023 ∙ 3000P, CNC Servomotor-Coder, ersetzt durch A290-0561-V568

Übersicht

DieFanuc A860-0310-T023is a 3000P incremental pulse coder from Fanuc's A860-0310 encoder family — a generation of compact incremental encoders used on Fanuc AC servo motors from the S-series and early alpha motor generations.

Bei 3.000 Impulsen pro Umdrehung liefert dieser Encoder ein inkrementelles Quadraturfeedback an den CNC-Servoverstärker, der den Impulszug verarbeitet, um Motorposition, -geschwindigkeit und -richtung zu berechnen.

Fanuc hat die A860-0310-T023 offiziell eingestellt und als Ersatz die A290-0561-V568 benannt.

Diese Abfolge ist eine Standardpraxis von Fanuc für das Management von Encoder-Veraltetwerden: Das Präfix A290 gibt einen anderen mechanischen und elektrischen Formfaktor an, der die gleiche funktionelle Rolle spielt.für die von ihm unterstützte Motorengeneration verpackt.

Bei der Beschaffung von Ersatzkodeern für Maschinen, die ursprünglich die Nummer A860-0310-T023 trugen, confirming that the A290-0561-V568 mechanically and electrically fits the specific motor in the machine is the critical first step — the Fanuc motor documentation lists the encoder suffix that corresponds to each motor variant, und dies sollte eher überprüft als angenommen werden.

Die Auflösung von 3000P stellt diesen Encoder in einen spezifischen historischen Kontext innerhalb der Fanuc-Encoder-Linie.

Frühe Fanuc Wechselstrom-Servomotoren verwendeten inkrementelle Impulskoder von 2000P bis 3000P

Die 3000P-Klasse gehörte zu den präziseren Optionen, die in der Zeit, in der diese Motoren hergestellt wurden, verfügbar waren.

Bei Maschinen, bei denen diese Motoren in Betrieb bleiben,Die Aufrechterhaltung eines Vorrates an funktionierenden 3000P-Encodern ist eine praktische Wartungsnotwendigkeit, da die Motoren selbst oft in einem ansonsten ausgezeichneten mechanischen Zustand sind..

Da es sich um einen inkrementellen Typ handelt, speichert der A860-0310-T023 keine absolute Positionsinformation zwischen den Leistungszyklen.die CNC muss einen Rücklaufzyklus , setzt sich der Encoder-Impulszähler auf den Bezugspunkt zurück, und von diesem Punkt aus verfolgt die CNC die kumulative Position.

Dies ist ein grundlegendes Merkmal aller Inkremental-Encoder und das erwartete Verhalten auf Maschinen, die mit dieser Encoder-Generation ausgestattet sind.

Schlüsselmerkmale

Inkrementelle gegenüber absoluten Auswirkungen auf den Betrieb

Die Unterscheidung zwischen inkrementellen und absoluten Encodern ist in der Produktionsumgebung von großer Bedeutung.

Ein Inkremental-Encoder wie der A860-0310-T023 ist beim Einschalten von Natur aus staatenlos: er weiß, wie weit der Motor seit dem letzten Referenzimpuls gedreht hat,aber es hat keine gespeicherte Referenz für die absolute Maschinenposition.

Der Referenz-Rücklauf bei Start löst dies, indem die Achse zu einem bekannten physikalischen Referenzschalter verschoben und das Positionsdaten aus diesem festen Punkt wiederhergestellt wird.

Bei Maschinen, bei denen diese Encoder-Generation noch in Betrieb ist, kennen Bediener und Wartungstechniker die Referenzrückgabe als routinemäßigen Anlaufschritt.

Die Einschränkung wird nur in Anwendungen bedeutsam, bei denen ein Leistungsverlust in der Mitte des Zyklus die Achse in einer unbekannten Position verlässt, was für absolute Encoder-Anlagen relevanter ist.

Für die typischen Anwendungen dieser Werkzeugmaschinen ist die inkrementelle Rückkopplung betrieblich angemessen, wenn die Referenzrückgabe-Routine konsequent eingehalten wird.

Abgeschaffte Encoder

Die offizielle Nachfolge von Fanuc von A860-0310-T023 auf A290-0561-V568 bedeutet, dass der neue Encoderbestand von zugelassenen Kanälen in der Form A290 sein wird.

Um die Kompatibilität zu bestätigen, müssen drei Dinge überprüft werden: Erstens, ob der A290-0561-V568 physisch auf dem betreffenden Motor montiert ist (mechanischer Adapter, Wellenanschluss,und die Befestigungsmethode müssen übereinstimmen)Zweitens, dass die Signaloberfläche des A290-0561-V568 ohne Änderung mit dem vorhandenen Verstärker und dem Rückkopplungskabel der Maschine verbunden ist.dass die Servo-Parameter der CNC entsprechend der Impulszahl und dem Signalformat des Ersatzkodeurs eingestellt sind.

Wenn der A290-0561-V568 nicht direkt physikalisch passt, besteht die Alternative darin, überschüssige A860-0310-T023-Einheiten von seriösen Aftermarket-Kanälen zu beziehen.Unter der Annahme, dass es sich um gebrauchte Produkte handelt, die unter Last getestet werden müssen, bevor sie zur Produktion verpflichtet werden.

Häufig gestellte Fragen

F1: Warum wurde die A860-0310-T023 eingestellt, und ist die A290-0561-V568 ein echtes Äquivalent?

Fanuc rationalisiert regelmäßig sein Encoder-Produktangebot, um die Anzahl der verschiedenen Bauteilnummern in der Produktion zu reduzieren.Die Einstellung der Produktion bedeutet in der Regel, dass die Fertigungsanlagen für die spezifische Variante aus dem Einsatz genommen wurden.Es ist nicht so, dass die Technologie versagt hat.

Der A290-0561-V568 ist der veröffentlichte Ersatz von Fanuc, was darauf hindeutet, dass Fanuc ihn für die Motoranwendungen, für die der T023 diente, funktionell gleichwertig hält."Äquivalent" in diesem Zusammenhang bedeutet, dass es die gleiche Auflösung und das gleiche Signalformat von 3000P bietet ∙ die mechanischen Installationsdetails können sich unterscheiden., weshalb die Bestätigung der Anpassung an den jeweiligen Motor unerlässlich bleibt.

F2: Welches ist das Referenzrückgabeverfahren, das nach dem Einschalten einer Maschine mit diesem inkrementellen Encoder erforderlich ist?

Auf einer typischen Fanuc-gesteuerten Werkzeugmaschine mit inkrementellen Encodern,die Referenzrückkehr (auch Nullrückkehr oder Maschine Null genannt) erfordert, dass der Bediener den Referenzmodus auf der CNC auswählt und die Achsbewegung in der Referenzrückkehrrichtung einleitet..

Die Achse bewegt sich mit einer eingestellten Zufuhrrate, bis sie mit dem Referenzschalter in Kontakt kommt, und schlüpft dann langsam, bis der Z-Impuls des Encoders (ein Impuls pro Umdrehungsindexzeichen) ausgelöst wird.an welchem Punkt die CNC die Achsenposition verriegelt.

Die Achsenpositionsanzeige zeigt dann die Koordinaten der Maschine an und der normale CNC-Betrieb kann fortgesetzt werden.Dieser Vorgang muss für jede Achse mit einem Inkremental-Encoder nach jedem Maschinenstromzyklus wiederholt werden..

F3: Was sind die Symptome eines ausfallenden Encoders A860-0310-T023 im Betrieb?

Ein degradierender inkrementeller Codierer erzeugt typischerweise intermittierende Positionsfehler. Die CNC kann Servalarme (SV400-Serie auf Fanuc-CNCs) erzeugen, Positionsfehler,oder unregelmäßige Achsbewegung bei Niedriggeschwindigkeitsbetrieben.

Ein charakteristisches Symptom ist eine Achse, die sich bei einigen Geschwindigkeiten korrekt positioniert, aber bei anderen Alarme erzeugt, was die Verschlechterung der Signalkvalität des Encoders bei bestimmten Impulsfrequenzen widerspiegelt.

Verlorene Encoderzählungen erzeugen Achspositionsverschiebung: Die Maschine schneidet eine leicht falsche Dimension ohne Alarm, wenn die Verschiebung innerhalb der folgenden Fehlerfreiheit liegt.Lagerverschleiß im Encoder erzeugt Geräusche in Quadratursignalen, die durch das Oszilloskop erkannt werden können.

Diese Symptome sollten zu einer sofortigen Inspektion des Encoder und zur Entfernung des Motors zur Prüfung führen.

F4: Kann dieser 3000P-Codierer direkt durch einen höher auflösenden Inkremental-Codierer einer anderen Bauteilnummer ersetzt werden?

Nicht ohne Servo-Anpassung der Parameter an der CNC.Der Achsenparameter des CNC für die Auflösung des Encoders (typischerweise ausgedrückt als Impuls pro Umdrehung oder das CMR/DMR-Gangverhältnis) muss so eingestellt werden, dass er der tatsächlichen Anzahl der Impulse des installierten Encoders entspricht..

Die Anbringung eines 2500P-Coder anstelle eines 3000P ändert die Positionsberechnung des Servospinners ohne Parameterkorrektur, was zu Positionsfehlern bei der Achse und zu Instabilität der Geschwindigkeitsschleife führt.

Ist ein anderer Auflösungscodeur mechanisch eingebaut, müssen die entsprechenden CNC-Parameter vor der Rückführung der Maschine in die Produktion aktualisiert werden.

F5: Wie sollten überschüssige Einheiten A860-0310-T023 vor der Installation bewertet werden?

Zumindest wird der Encoder elektrisch mit einem speziellen Encoder-Tester oder einem Oszilloskop getestet: Bestätigen Sie saubere A-, B- und Z-Phasen-Impulszüge ohne Lärmspitzen,Überprüfen, ob alle Signalstufen den Spezifikationen entsprechen, und drehen Sie den Encoder durch mehrere Umdrehungen, um die Genauigkeit der Pulszahl zu überprüfen.

Überprüfen Sie physikalisch die Schachtdichtung und den Steckverbinder auf Beschädigung oder Kontaminationsdurchdringung und prüfen Sie das Lager auf Rauheit oder Spiel, indem Sie die Schacht manuell drehen.

An encoder that passes static electrical testing should then be installed and monitored during the first reference return cycle and the first production run — position errors that emerge under thermal or load conditions will show up in this initial validation period.
