| Herkunftsort | Deutschland |
| Markenname | HENGSTLER |
| Zertifizierung | CE / cULus Listed / RoHS 2002/95/EC |
| Modellnummer | S21-2048.001 |
Breiter Betriebstemperaturbereich von ¥15 °C bis +120 °C, somit optimale Nutzung der Motorleistung
Hohe Grenzfrequenz mit ausgezeichneter Signalkqualität, die höchste Spitzengeschwindigkeiten und geringere Zeitverschwendung bei nichtproduktiver Arbeit ermöglicht
Ausgezeichnete Immunität gegen Störungen (EN 61000-4-4, Klasse 4)
Hohe Funktionssicherheit durch Signalsteuerung und Systemüberwachung (Unterspannung, Verschmutzung, Scheibenbeschädigung, Ende der Lebensdauer der LED)
Hohe Signalqualität durch Steuerung und Fehlerkompensation
Zertifizierung:
CE / cULus aufgeführt / RoHS 2002/95/EG
Detaillierte Produktbeschreibung
| Parameter | Spezifikation |
|---|---|
| Durchmesser des Gehäuses | 53 mm |
| Durchmesser der Welle | Kegel 1/10 |
| Schutzklasse Schacht-Eingang (EN 60529) | IP40 |
| Gehäuse der Schutzklasse (EN 60529) | IP40 |
| Achsbelastung / Radiallast | 20 N / 90 N (für spitze Festkörperwelle) |
| Das axiale Endverhalten der Montagewelle (Kraftwelle) | ± 0,5 mm |
| Radialer Abfluss der Kopplungswelle (Kraftwelle) | ± 0,1 mm |
| Max. Geschwindigkeit | max. 12.000 U/min (kontinuierlich), max. 15.000 U/min (kurzfristig) |
| Drehmoment | ≤ 1 Ncm |
| Schwingungsbeständigkeit (DIN EN 60068-2-6) | ≤ 100 m/s2 (10... 2000 Hz) |
| Stoßfestigkeit (DIN EN 60068-2-27) | ≤ 1000 m/s2 (6 ms) |
| Betriebstemperatur | ¥15 °C... +120 °C |
| Lagertemperatur | 20 °C bis +80 °C |
| Materialgehäuse | Aluminium |
| Gewicht | ca. 170 g |
| Verbindung | PCB-Anschluss und Kabel |
| Parameter | Spezifikation |
|---|---|
| Allgemeine Konstruktion | gemäß DIN EN 61010-1, Schutzklasse III, Kontaminationsstufe 2, Überspannungsklasse II |
| Versorgungsspannung | Gleichstrom 5 V ± 10% |
| Max. Strom ohne Last | 120 mA |
| Referenzsignal R | > 0,4 V (1 Puls pro Umdrehung) |
| Umschaltsignale C, D | Bei der Prüfung der Einheitlichen Prüfmethode wird der Prüfstand mit einem Prüfstand ausgestattet, der für die Prüfung der Einheitlichen Prüfmethode verwendet wird. |
| Zusätzliche Signale (optional) | Sinus-Cosinus 1 Vpp |
| Anzahl der Impulse | 2048 |
| Grenzfrequenz von 3 dB | 500 kHz |
| Absolute Genauigkeit | ± 35′′ |

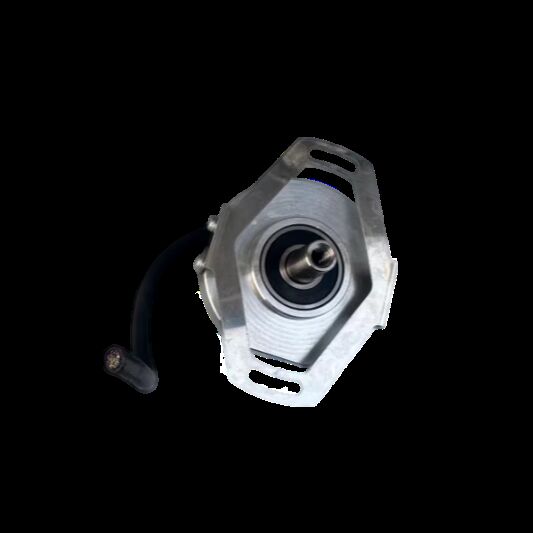

Hauptbild
