Heidenhain ERN 1380 Inkremental-Drehgeber — ID 551126-12 | 1000 Linien | 1 Vss | Stator-Kupplung | 12-poliger radialer Steckverbinder

Manche Encoder-Spezifikationen dulden keine Kompromisse. Wenn ein Servoantrieb oder eine CNC-Werkzeugmaschinenachse ein Positionierrückmeldesignal benötigt, das über Millionen von Zyklen hinweg Genauigkeit beibehält — auch bei Temperaturschwankungen, Vibrationen und der angesammelten Belastung kontinuierlicher Produktion — dann ist ein Heidenhain-Encoder die Antwort. Die 551126-12 ist die ID-Nummer für den Heidenhain ERN 1380-1000-62S12-30: ein inkrementeller Drehgeber mit integriertem Lager, Stator-Kupplungsaufnahme, 1.000 Linien, sinusförmigem 1 Vss-Ausgang und einem 12-poligen radialen Steckverbinder. Gebaut in Deutschland nach den Ingenieurstandards, die Heidenhain zum Maßstab für Präzisionsmessungen in Werkzeugmaschinen weltweit gemacht haben.

Bestätigte Spezifikationen

Stator-Kupplungsaufnahme — Präzision durch mechanische Intelligenz

Der ERN 1380 verwendet eine Montagemethode, die die Encoder-Familie von Heidenhain von einfachen Wellenkupplungsgeräten unterscheidet. Anstatt sich auf eine starre Kupplung zwischen Motorwelle und Encoder zu verlassen, ermöglicht der Stator-Kupplungsansatz die direkte Verbindung der Encoderwelle mit der Motorwelle, während das Encodergehäuse (Stator) über das Kupplungselement — das kleine Fehlausrichtungen, Axialspiel und Kippen zwischen Motorwelle und Encoder-Montagefläche ausgleicht — fest mit dem Motorflansch verbunden bleibt.

Die Stator-Kupplung gleicht das Spiel zwischen Motor und Drehgeber aus und korrigiert dadurch Ungenauigkeiten. Selbst Kipp- und Axialspiel von bis zu ±0,5 mm können zuverlässig ausgeglichen werden, und die Kupplung erleichtert auch die einfache Montage auf der planen Oberfläche.

Das Ergebnis ist eine Montageanordnung, die die realen mechanischen Unvollkommenheiten von Produktionsmaschinen toleriert, ohne dass diese Unvollkommenheiten die Signalqualität beeinträchtigen. Der Encoder liefert seine Nennpräzision unabhängig von geringem Wellenschlag oder Abweichungen der Montagefläche — deshalb ist diese Konfiguration zum Standard für Servo-Feedback in Werkzeugmaschinen geworden.

1.000 Linien und 1 Vss Sinusausgang

Der 1.000 Linien pro Umdrehung Linienanzahl bestimmt, wie viele optische Signalzyklen der Encoder pro voller Wellenumdrehung erzeugt. Im Gegensatz zu TTL-Rechteckwellen-Encodern gibt der ERN 1380 sinusförmige 1 Vss-Signale aus — glatte Sinus- und Kosinuswellen über die volle Signalamplitude —, die die angeschlossene Interpolationselektronik im CNC oder Servoantrieb dann unterteilen kann, um eine Positionsauflösung zu erreichen, die weit über die 1.000 physischen Linien hinausgeht.

Mit typischen Interpolationsfaktoren von 5x bis 1.000x kann ein 1.000-Linien-Encoder mit 1 Vss-Ausgang, der einen Standard-HEIDENHAIN- oder kompatiblen Interpolator speist, eine effektive Positionsauflösung von 5.000 bis 1.000.000 Zählungen pro Umdrehung liefern. Deshalb werden sinusförmige Ausgangs-Encoder überall dort spezifiziert, wo hochauflösendes Positionierfeedback wichtig ist — präzise Servoachsen auf CNC-Drehmaschinen, Bearbeitungszentren, Schleifmaschinen und Verzahnungsmaschinen, bei denen die Positioniergenauigkeit die Teilequalität direkt bestimmt.

Der ~1 Vss-Signalstandard ist auch das native Eingabeformat für die IK- und IBV-Interpolationselektronik von HEIDENHAIN und wird von den meisten modernen CNC-Servoantrieben ohne zusätzliche Signalaufbereitung akzeptiert.

12-poliger radialer Steckverbinder

Der elektrische Anschluss des 551126-12 ist ein gerader, zweireihiger 12-poliger Steckverbinder mit Verriegelungsmechanismus, der in radialer Richtung ausgerichtet ist — das Kabel tritt senkrecht zur Drehachse des Encoders aus. Diese Ausrichtung ist Standard bei motorseitig montierten Servo-Feedback-Encodern, wo das Kabel sauber vom Motorstirnseite weggeführt werden muss, ohne axiale Spielraumgrenzen.

Der zweireihige Verriegelungssteckverbinder mit Haltekragen bietet eine vibrationsfeste, sichere Verbindung, die sich unter der mechanischen Beanspruchung einer Werkzeugmaschinen-Spindel oder Servoachse nicht löst. Für Ersatz- oder Wartungsanwendungen ist es unerlässlich, vor der Installation die Pin-Anzahl (12), die Steckverbinder-Ausrichtung (radial) und den Verriegelungstyp mit der vorhandenen Verkabelung zu überprüfen.

Wo der ERN 1380 eingesetzt wird

Die ERN 1380-Serie nimmt einen spezifischen und klar definierten Anwendungsbereich im HEIDENHAIN-Encoder-Katalog ein: Servo-Feedback für CNC-Werkzeugmaschinen und industrielle Automatisierung. Die Kombination aus integriertem Lager, Stator-Kupplung, 1 Vss-Ausgang und kompakter Bauweise macht ihn zur natürlichen Wahl für:

CNC-Servo-Motor-Feedback — direkte Wellenmontage an AC-Servomotoren, die Vorschubachsen von Bearbeitungszentren, CNC-Drehmaschinen, Drehzentren und Schleifmaschinen antreiben, wo der Encoder das werkseitige Positionierfeedback des Motors ersetzt oder wiederherstellt

Antriebselektronik mit 1 Vss-Eingang — Servo-Verstärker und CNC-Steuerungen von großen Werkzeugmaschinen- und Antriebsherstellern, die sinusförmige 1 Vss inkrementelle Encoder-Signale als ihre Standard-Feedback-Schnittstelle akzeptieren

Hochauflösende Positionierachsen — lineare oder rotierende Positionierbühnen, bei denen der sinusförmige Ausgang in Kombination mit nachgeschalteter Interpolationselektronik eine Auflösung im Submikrometer- oder Bogensekundenbereich von einem mechanisch robusten Gerät erzielt

Nachrüstung und Ersatzwartung — Wiederherstellung der Encoder-Funktion an Servomotoren oder Maschinenachsen, bei denen der ursprüngliche Encoder ausgefallen, beschädigt oder altersbedingt verschlissen ist; die ID-Nummer 551126-12 ist eine direkte HEIDENHAIN-Katalogreferenz für die Bestellung oder Spezifikation des exakten Ersatzteils

EDM- und Präzisionsschleifgeräte — Anwendungen, die hohe Signalqualität, ausgezeichnete Signalreinheit und Immunität gegen Umweltschmutz erfordern, wo die bewährte optische Scantechnologie des ERN 1380 jahrzehntelangen zuverlässigen Service bewiesen hat

ERN 1380 in der Heidenhain-Familie

Innerhalb des Encoder-Portfolios von HEIDENHAIN gehört der ERN 1380 zur breiteren ERN-Serie — inkrementelle Drehgeber mit integrierten Lagern und Stator-Kupplung, erhältlich in verschiedenen Linienanzahlen und Ausgangssignalarten. Die Bezeichnung 1380 bezieht sich auf eine spezifische Gehäuse- und Wellenkonfiguration innerhalb dieser Familie, wobei die 1.000-Linien-1 Vss-Variante (ID 551126-12) eine der am häufigsten spezifizierten Konfigurationen für Servo-Feedback auf Werkzeugmaschinen mit 200-V-Klasse-Servoantrieben ist.

ERN-Drehgeber verfügen über integrierte Lager und eine montierte Stator-Kupplung. Sie gleichen radiale Rundlaufabweichungen und Ausrichtungsfehler aus, ohne die Genauigkeit wesentlich zu verringern. Die Encoderwelle ist direkt mit der zu messenden Welle verbunden. Bei Winkelbeschleunigung der Welle muss die Stator-Kupplung nur das durch Reibung im Lager verursachte Drehmoment aufnehmen — dies führt zu hoher dynamischer Leistung und hohen Eigenfrequenzen, die für anspruchsvolle Servo-Regelanwendungen geeignet sind.

Diese Designphilosophie — minimale Lagerbelastung, hohe dynamische Leistung und mechanische Fehlerkompensation durch die Stator-Kupplung — erklärt, warum ERN-Encoder auf Servomotoren in CNC-Werkzeugmaschinen von praktisch jedem großen Maschinenhersteller zu finden sind, der aus dem europäischen und japanischen Ökosystem für Präzisionsbewegungssteuerung bezieht.

Hinweis zur Bestellung

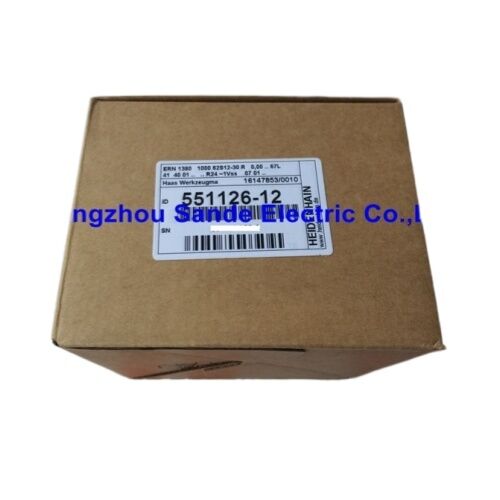

Die Teilenummer 551126-12 ist die HEIDENHAIN ID-Nummer — ihre Werkskatalogreferenz. Die vollständige Modellbezeichnung lautet ERN 1380-1000-62S12-30. Beide Referenzen identifizieren dasselbe Gerät. Bei der Beschaffung eines Ersatzteils bestätigen Sie sowohl die ID-Nummer als auch die vollständige Modellbezeichnung anhand des vorhandenen Encoder-Etiketts, da die ERN 1380-Familie mehrere Linienanzahlen und Steckverbinderkonfigurationen mit unterschiedlichen ID-Nummern umfasst.

FAQ

F1: Was bedeutet das 1 Vss-Ausgangssignal und welche Elektronik wird dafür benötigt?

Der ~1 Vss-Ausgang ist ein analoges Sinussignal — der Encoder gibt Sinus- und Kosinuswellen mit einer Spitzen-Spitzen-Amplitude von etwa 1 Volt aus. Dieses Signal wird an die Interpolationselektronik im Servoantrieb oder in der CNC-Steuerung eingespeist, die es mit hoher Auflösung digitalisiert. Die meisten modernen HEIDENHAIN-kompatiblen CNC-Steuerungen und Servoantriebe — einschließlich Siemens, Indramat und HEIDENHAIN iTNC-Systemen — akzeptieren 1 Vss direkt. Vergewissern Sie sich, dass Ihr Servoantrieb oder Ihre Steuerung einen 1 Vss-Encoder-Eingang spezifiziert, bevor Sie diesen Encoder installieren.

F2: Was ist die Stator-Kupplung und benötigt sie regelmäßige Wartung?

Die Stator-Kupplung ist ein Feder-Flex-Element, das das Encodergehäuse mit dem Motor-Montageflansch verbindet. Sie ermöglicht es der Encoderwelle, der Motorwelle präzise zu folgen, während sie geringe Fehlausrichtungen und Axialspiel aufnimmt. Es ist keine routinemäßige Wartung erforderlich — die Kupplung ist ein passives mechanisches Element. Bei der Installation sollte sie gemäß den Drehmomentspezifikationen von HEIDENHAIN gesichert werden, um zu verhindern, dass sich das Gehäuse während des Betriebs dreht.

F3: Kann der 551126-12 einen älteren ERN 1380 mit der gleichen Linienanzahl, aber einer anderen Steckverbinderkonfiguration direkt ersetzen?

Der Encoderkörper und die Montage sind bei ERN 1380-Varianten mit der gleichen Linienanzahl identisch, aber der Steckverbindertyp, die Pin-Anzahl und die Kabelausgangsrichtung unterscheiden sich zwischen den Varianten. Der 551126-12 verfügt über einen 12-poligen radialen Steckverbinder. Wenn die ursprüngliche Installation einen anderen Steckverbinder verwendet (axialer Ausgang, andere Pin-Anzahl oder Kabelversion), muss der Kabelbaum angepasst werden. Überprüfen Sie immer die vollständige ID-Nummer auf dem vorhandenen Encoder-Etikett, bevor Sie ein Ersatzteil bestellen.

F4: Was ist die effektive Positionsauflösung bei Verwendung dieses Encoders mit Interpolationselektronik?

Die 1.000-Linienanzahl liefert 1.000 Sinus-/Kosinuszyklen pro Umdrehung. Mit 5-facher Interpolation beträgt die effektive Zählung 5.000 Zählungen/Umdrehung; mit 1.000-facher Interpolation (verfügbar auf HEIDENHAIN IBV und ähnlichen Geräten) erreicht die effektive Auflösung 1.000.000 Zählungen/Umdrehung. Die tatsächlich verwendete Auflösung in einer bestimmten CNC-Installation hängt vom im Servoantrieb oder in der Steuerung konfigurierten Interpolationsfaktor ab. Sinusförmige 1 Vss-Encoder werden gegenüber TTL-Encodern in Anwendungen bevorzugt, bei denen diese nachgeschaltete Multiplikation der Auflösung erforderlich ist.

F5: Wird der 551126-12 noch produziert und ist er als Service-Ersatzteil erhältlich?

Die ERN 1380-Serie ist eine ausgereifte Produktlinie von HEIDENHAIN. Die ID 551126-12 wurde in einigen Händlerkatalogen als eingestellt vermerkt, was für spezifische Konfigurationen in langjährigen Produktfamilien üblich ist, da HEIDENHAIN auf neuere ERN-Generationen konsolidiert. Die aktuelle Ersatzteilverfügbarkeit über HEIDENHAIN-autorisierte Servicekanäle und den industriellen Aftermarket ist gut etabliert, da dies eine der am weitesten verbreiteten Servo-Encoder-Konfigurationen in der globalen CNC-Werkzeugmaschinenflotte ist. Bestätigen Sie die aktuelle Verfügbarkeit bei Ihrem Lieferanten, bevor Sie eine zeitkritische Bestellung aufgeben.
