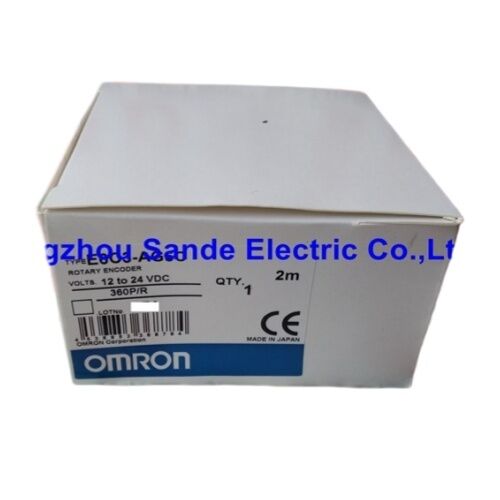

OMRON E6C3-AG5C 360P/R Drehcode

Absolute 9-Bit-Graues Code IP65 50 mm Gehäuse 1224 VDC

Position ohne Vermutungen

Die meisten Positionssensoren sagen Ihnen, wie weit sich etwas bewegt hat.istDiese Unterscheidung ist in einer Produktionslinie von großer Bedeutung, in der die Neuausrichtung von Bauteilen Zeit kostet und unerwartete Verschiebungen Teile kosten.

Der OMRON E6C3-AG5C 360P/R ist ein robuster absoluter Drehcode, der auf diesem Prinzip basiert.Es liefert eindeutige Winkelpositionsdaten über die gesamte 360°-Rotation hinweg, keine Initialisierungssequenz nach Stromwiederherstellung erforderlich.

Technische Spezifikation

Ausgebaut, um für die Werkstatt zu stehen

Die E6C3-Serie erhielt ihr "robustes" Label von den Materialien an. Das Gehäuse besteht aus Aluminiumlegierung leicht, aber steif während die Welle aus SUS303 Edelstahl besteht,der der leichten, in der Lebensmittelverarbeitung und in chemischen Umgebungen üblichen korrosiven Exposition standhältVersiegelte Lager und eine IP65-Bewertung bedeuten, dass Wasserstrahlen und Luftpartikel unter normalen Betriebsbedingungen kein Problem darstellen.

Bei Temperaturen von -10 °C bis +70 °C deckt dieser Encoder den Bereich von kalten Lagerumgebungen bis hin zu warmen Prozessbereichen ohne Wärmekompensationsumgehungen ab.Die Reichweite erstreckt sich noch weiter: -25°C bis +85°C, was wichtig ist, wenn die Einheiten zwischen den Einsatzzyklen Zeit in unerwärmten Regalen verbringen.

Warum der Grau-Code hier wichtig ist

Standard-Binär-Ausgabe hat eine bekannte Schwäche: an bestimmten Übergangspunkten ändern sich mehrere Bits gleichzeitig,die ein Fenster erzeugt, so kurz es auch sein mag, in dem die Ausgabe einen falschen Zwischenwert ablesen kann. Grauer Code beseitigt dies, indem er bei einem bestimmten Übergang nur ein einziges Bit ändert.

Für die Winkelpositionserkennung ist diese Eigenschaft besonders wertvoll.Die Grau-Code-Ausgabe des E6C3-AG5C entfernt die Kategorie der Positionsfehler, die durch Bit-Übergangsstimming verursacht werdenEs ist keine kleine Verfeinerung, es ist ein grundlegender Zuverlässigkeitsvorteil in Hochzyklus-Anwendungen.

Wo dieser Encoder eingesetzt wird

Der E6C3-AG5C passt natürlich in jede Anwendung, die eine zuverlässige Winkelpositionsrückmeldung benötigt, ohne sich auf eine Einschalt-Referenzroutine zu verlassen.

• mit einer Leistung von mehr als 1000 W✓ arbeitet direkt mit dem H8PS Cam Positioner von OMRON für eine hochpräzise Zeitregelung automatisierter Maschinen
• Verpackungs- und Kennzeichnungslinien Winkelbasierte Registrierung und Indexierung
• Fördersysteme Positionsaufzeichnung der Produkte entlang der Indexriemen
• Schalttische und Drehtasten- Absolute Positionsüberwachung über 360°
• Druckmaschinen und Druckmaschinen Phasensynchronisierung und -registrierung
• Allgemeine PLC-basierte BewegungssteuerungDie NPN-Ausgabe des offenen Kollektors verbindet sich direkt mit den meisten Standard-PLC-Eingangsmodule

NPN Offener Kollektor-Ausgang Wiring-Praktiken

Die NPN-Konfiguration des offenen Kollektors bedeutet, dass die Ausgänge des Encoder bei Aktivierung an die Erde gezogen werden, wobei die Last zwischen der Ausgabe und der positiven Versorgungsleiste angeschlossen ist.Dies ist der am weitesten verbreitete kompatible Ausgabeart für OMRON-SPS, Mitsubishi, Siemens S7 digitale Eingangskarten und die meisten anderen industriellen Steuerungen, die im Bereich von 1224 VDC arbeiten.so dass keine zusätzlichen Komponenten in den meisten Standard-Verkabelungssysteme erforderlich sind.

Häufig gestellte Fragen

F1: Behält der E6C3-AG5C nach Stromausfall seine Positionsmessung?

Im Gegensatz zu inkrementellen Typen, die nach jedem Stromzyklus in ihre Position zurückkehren müssen, ist das der Hauptvorteil eines absoluten Encoders.Der E6C3-AG5C gibt für jeden Winkel eines Wellen einen einzigartigen Positionscode aus.Schalten Sie ihn wieder an und die Position ist sofort verfügbar.

F2: Was ist der Unterschied zwischen der E6C3-AG5C und der E6C3-AG5C-C?

Das Suffix "-C" zeigt eine vorverkabelte Steckverbinderendung an, anstatt nackte fliegende Leitungen.Die Wahl hängt von Ihrer Vorlieben Panel Verkabelung und ob ein Paarungsteil ist bereits in der Maschine verwendet.

F3: Kann dieser Encoder direkt mit einem Standard-PLC-Digital-Eingang verbunden werden?

In den meisten Fällen, ja. Die NPN-Open-Kollektor-Ausgabe ist kompatibel mit den digitalen Eingängen (PNP-Typ), die bei OMRON, Siemens und Mitsubishi PLCs üblich sind.Überprüfen Sie immer, ob der Eingangsspannungsbereich Ihres PLC mit der Versorgungsspannung des Encoder übereinstimmt und ob die Eingangsimpedanz der Leistung von 35 mA entspricht.

F4: Was geschieht, wenn die Schachtgeschwindigkeit 5.000 U/min übersteigt?

Bei höheren Drehzahlen ¥ 5 wird die 20 kHz-Schaltfrequenzgrenze ebenfalls zu einer Einschränkung.000 Umdrehungen pro Sekunde mit 360 R/R, liegt die Ausgangsfrequenz bereits bei 30 kHz, weshalb die mechanische und nicht die elektrische Geschwindigkeitsbegrenzung für diese Auflösung die verbindliche Einschränkung darstellt.

F5: Ist der E6C3-AG5C für nasse oder Waschumgebungen geeignet?

IP65 schützt vor Niederdruckwasserstrahlen aus allen Richtungen, die die meisten Spritz- und indirekten Spülungen abdecken.Für Lebensmittelverarbeitungs- oder Getränkebetriebe mit aggressiver Reinigung, überprüfen, ob der Reinigungsdruck und die Chemikalien vor der Installation innerhalb der IP65-Parameter liegen.
