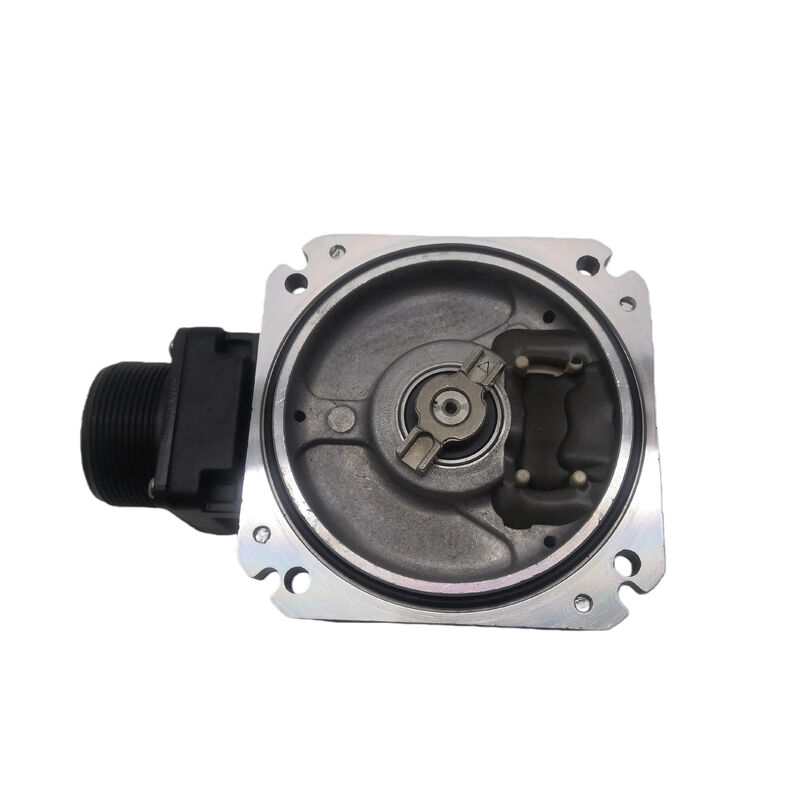

Mitsubishi AC Servo Motor Encoder OSE105S2 OSE1O5S2 0SE105S2

Die Komponente, die Positionierung ermöglicht

Servomotoren bekommen die ganze Aufmerksamkeit. Encoder erledigen die eigentliche Arbeit. Jedes Mal, wenn eine CNC-Achse auf wenige Mikrometer genau am Ziel stoppt, jedes Mal, wenn ein Servomotor die Position unter einer Schnittlast hält, jedes Mal, wenn ein Antrieb erkennt, dass sich die Welle um einen Bruchteil eines Grades verschoben hat – diese Informationen stammen vom Encoder. Der Mitsubishi OSE105S2 ist der inkrementelle rotierende optische Encoder, der an den Servo-Motoren der Mitsubishi HC- und HCR-Serie verwendet wird, und das Verständnis seiner Funktion erklärt, warum ein korrekter Austausch genauso wichtig ist wie der Austausch des Motors selbst.

Dies ist ein flanschmontierter inkrementeller Encoder, der am Heck des Servomotors montiert wird, die Wellenposition und -geschwindigkeit in Echtzeit liest und diese Daten über eine 8-polige Steckverbindung an den Servoantrieb zurückmeldet. Er gibt A-, B- und Z-Phasensignale aus – die quadratischen A- und B-Kanäle für Richtungs- und Positionszählung und den Z-Indexpuls einmal pro Umdrehung für Referenz- und Nullpunktfahrten. Die Auflösung beträgt 1.000.000 Impulse pro Umdrehung, eine Zahl, die sich direkt in die feine Positionierungsgranularität übersetzt, für die diese Motoren in CNC-Anwendungen bekannt sind.

Hergestellt in Japan nach den Präzisionsstandards von Mitsubishi Electric, ist der OSE105S2 das Rückgrat der Rückmeldung für eine große installierte Basis von Mitsubishi-gesteuerten Werkzeugmaschinen, die weltweit noch im aktiven Produktionsbetrieb sind.

Ein inkrementeller Encoder speichert keine Position – er zählt Bewegungen. Jedes Mal, wenn sich die Welle dreht, passiert die optische Scheibe im Inneren des Encoders eine Lichtquelle, wodurch elektrische Impulse auf den A- und B-Kanälen erzeugt werden. Der Antrieb zählt diese Impulse und verfolgt die Position relativ zu einem bekannten Referenzpunkt. Der Z-Phasenpuls markiert eine vollständige Umdrehung und wird verwendet, um diesen Referenzpunkt beim Start zu etablieren oder zu bestätigen.

Bei 1.000.000 Impulsen pro Umdrehung bietet der OSE105S2 eine ausreichende Auflösung, um dem Servoantrieb eine extrem feine Winkeldiskriminierung zu ermöglichen – der Unterschied zwischen den Positionszählungen ist klein genug, dass das Closed-Loop-Regelsystem sanft auf winzige Abweichungen reagieren kann, anstatt grobe Korrekturen vorzunehmen. Deshalb fühlen sich HC-Serienmotoren mit diesem Encoder über den gesamten Drehzahlbereich hinweg sanft und reaktionsschnell an, anstatt das Schritt- oder Jagdverhalten zu zeigen, das Rückmeldungen mit geringerer Auflösung erzeugen.

Die optische Sensortechnologie macht den Encoder unempfindlich gegenüber elektromagnetischen Störungen – relevant in CNC-Maschinenumgebungen, in denen Spindelantriebsgeräusche, Frequenzumrichter-Schaltungen und andere EMI-Quellen vorhanden sind und sonst Positionsdaten auf einem magnetisch empfindlichen Rückmeldesystem verfälschen würden.

Der OSE105S2 ist mit der älteren Generation von Mitsubishi HC-Serienmotoren verbunden, die einen separat montierten Encoder anstelle eines werkseitig integrierten verwendeten. Zu den Motoren, die diesen Encoder verwenden, gehören Varianten aus den Familien HC-SF, HC-SFS sowie Motoren der HC-MF und HCR-Serien. Er erscheint auch zusammen mit Motoren, die für die Verwendung mit MR-J-Serien-Verstärkern in diesen Generationen bestimmt sind.

Dies steht im Gegensatz zu neueren Mitsubishi-Servomotoren – wie der HC-MFS- oder HF-SP-Serie –, bei denen der Encoder direkt in das Motorgehäuse als versiegelte Einheit integriert ist. Bei diesen Motoren ist der Encoder keine separat austauschbare Komponente. Die separate Architektureinheit des OSE105S2 bedeutet, dass, wenn ein Encoder an einem kompatiblen HC-Serienmotor ausfällt, der Motorkörper selbst möglicherweise perfekt wartbar ist – nur der Encoder muss ersetzt werden.

Der OSE105S2 ist eines der häufiger beschafften Ersatzteile für ältere Mitsubishi-Servosysteme. Ein Encoder-Ausfall äußert sich typischerweise wie folgt:

Bevor der Encoder ausgetauscht wird, lohnt es sich, Kabelbeschädigungen und Verschmutzungen des Steckverbinders auszuschließen – der 8-polige Stecker am Heck des Motors ist in vielen CNC-Installationen Kühlmittel und Schmutz ausgesetzt und eine häufige Quelle für Signalprobleme, die einen Encoder-Ausfall vortäuschen.

Beim Beschaffen eines Ersatz-OSE105S2 vergewissern Sie sich, dass das Gerät an einem kompatiblen Mitsubishi-Servosystem getestet wurde, nicht nur eingeschaltet. Ein echter Funktionstest bestätigt die Integrität der optischen Scheibe, die Qualität der Signalausgabe und die Genauigkeit des Z-Phasenimpulses – nichts davon ist allein durch visuelle Inspektion überprüfbar.
