Mitsubishi OSE104 Servo Motor Encoder — 100.000 PPR inkrementeller serieller Encoder, MELDAS-kompatibel

Produktübersicht

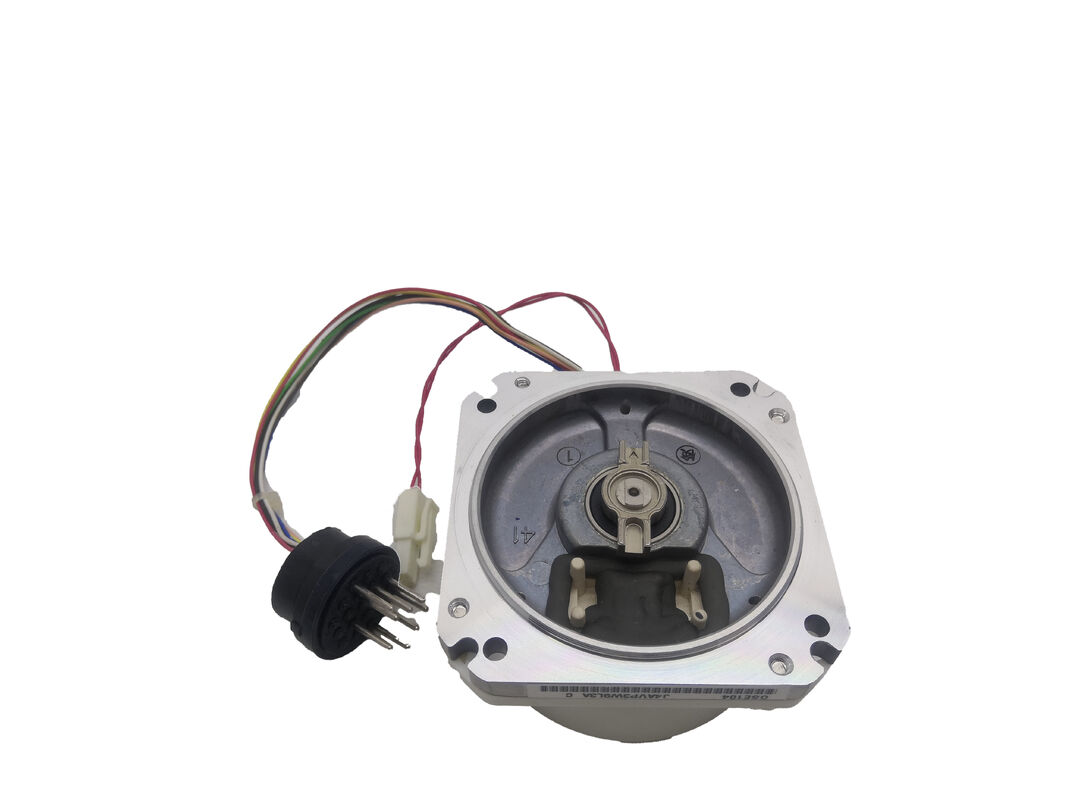

Teilenummer: OSE104

Auch gesucht als: Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

Typ: Interner Servo-Motor-Encoder (inkrementell seriell)

Klassifizierung: Mitsubishi MELSERVO Serie interner Rotations-Encoder — 100.000 PPR, 5V TTL serielle Schnittstelle, batteriegepuffert, kompatibel mit den Servo-Verstärker-Serien MDS-A / MDS-B / MDS-C1

Technische Spezifikationen

Was der OSE104 ist — und warum es wichtig ist, ihn richtig zu bekommen

Die Angabe Mitsubishi OSE104 ist ein interner Rotations-Encoder — ein Positions- und Geschwindigkeits-Feedback-Gerät, das in die Rückseite von Mitsubishi-Servomotoren als integraler Bestandteil des MELSERVO-Regelkreissystems integriert ist. Es ist kein eigenständiger Rotations-Encoder, der unabhängig montiert werden kann. Er befindet sich im Motorgehäuse, direkt mit der Motorwelle gekoppelt, und kommuniziert mit dem Mitsubishi MDS-Servo-Verstärker über eine dedizierte 4-Draht-Schnittstelle.

Wenn ein OSE104 ausfällt — oder wenn Verunreinigungen seine optische Scheibe so stark beeinträchtigen, dass das Feedback-Signal unzuverlässig wird — stoppt die Achse, die er bedient, seine korrekte Funktion. Der Servo-Verstärker kann den Regelkreis nicht aufrechterhalten, die CNC gibt Encoder- oder Detektoralarme aus, und die Produktion stoppt. Genau zu verstehen, was dieser Encoder ist, für welche Motoren er passt und mit welchen Verstärker-Serien er funktioniert, ist der Ausgangspunkt, um die Maschine wieder in Betrieb zu nehmen, ohne das falsche Teil zu bestellen.

Die Angabe OSE-Bezeichnung kennzeichnet diesen Encoder als die inkrementelle Variante in Mitsubishis OSx-Encoder-Familie. Sein Gegenstück, der OSA104, hat die gleiche Auflösung von 100.000 ppr, ist aber ein Absolut-Encoder, der die Mehrumdrehungsposition auch bei ausgeschalteter Stromversorgung beibehält. Der OSE104 ist inkrementell — er benötigt bei jedem Einschalten einen Referenzrücklauf (Homing), um die Achskoordinate zu ermitteln.

100.000 PPR — Die Auflösungsangabe verstehen

Die Angabe 100.000 Impulse pro Umdrehung beschreibt, was der OSE104 dem Mitsubishi MDS-Servo-Verstärker als nutzbare Encoder-Auflösung für den Positionsregelkreis meldet. Die Zahl, die in der internen Hardware des Encoders erscheint, ist tatsächlich höher — die 20-Bit-Optikscheibe erzeugt 1.048.576 Zählungen pro Umdrehung — aber das Antriebssystem skaliert dies auf 100.000 ppr als gemeldete Arbeitsauflösung.

Was bedeuten 100.000 ppr praktisch auf einer CNC-Werkzeugmaschinenachse? Bei einer Kugelumlaufspindel mit 5 mm Steigung bei direkter Kopplung löst eine Auflösung von 100.000 Zählungen pro Umdrehung jede Encoder-Zählung in 50 Nanometer lineare Verschiebung auf. Für die Bearbeitungszentren, CNC-Drehmaschinen und Mehrachsen-Drehzentren, in denen der OSE104 häufig anzutreffen ist — insbesondere Mazak-Maschinen mit MELDAS-Steuerungen — bietet diese Auflösung die Feedback-Qualität, die das Steuerungssystem benötigt, um enge Positionstoleranzen einzuhalten und die Oberflächengüte zu erzielen, für die die Maschine konzipiert wurde.

Der OSE104 befindet sich in der mittleren Auflösungsstufe von Mitsubishis Encoder-Familie. Darüber sitzt der OSE105 mit 1.000.000 ppr — zehnmal die Arbeitsauflösung, verwendet, wo maximale Konturierungspräzision erforderlich ist. Unter dem OSE104 befinden sich ältere Encoder-Typen (OHE25K usw.), die Quadratur-Parallel-Schnittstellen anstelle des seriellen Protokolls verwendeten. Die 100.000 ppr des OSE104 sind die korrekte Spezifikation für die Motor-Verstärker-Kombinationen, für die er entwickelt wurde — weder unzureichend für seine Anwendung noch unterausgelastet durch das Steuerungssystem.

Die serielle 5V TTL-Schnittstelle — Vier Drähte, digitales Protokoll

Der OSE104 kommuniziert über ein proprietäres Mitsubishi-Serienprotokoll über vier 5V TTL-Leitungen:

• MR / MRR (Anforderungsleitungen, Differenzpaar) — der Verstärker sendet Anforderungsimpulse oder Daten-Codes an den Encoder, um eine Positionsdatenübertragung zu befehlen
• MD / MDR (Datenleitungen, Differenzpaar) — der Encoder überträgt Positionsdaten als Antwort auf die Anforderung an den Verstärker

Dies ist eine Anfrage-Antwort-Serienarchitektur: Der Encoder sendet keine kontinuierlichen Positionsdaten. Der MDS-Servo-Verstärker initiiert jeden Datenaustausch, indem er einen Anforderungscode über die MR/MRR-Leitungen sendet, und der Encoder antwortet mit den aktuellen Positionsdaten über die MD/MDR-Leitungen. Das Protokoll arbeitet mit 5V TTL-Signalpegeln und ist nicht mit RS-422 oder anderen Standard-Serienschnittstellen kompatibel — es ist Mitsubishi-proprietär.

Eine praktische Konsequenz dieses Designs: Der OSE104 gibt beim Einschalten keine Positionsdaten aus. Das Anlegen einer 5V-Versorgung an den Encoder ohne einen angeschlossenen MDS-Verstärker, der Anfragen sendet, erzeugt keine Ausgabe auf den Datenleitungen. Dies ist normales Verhalten — es zeigt keinen fehlerhaften Encoder an. Techniker, die Encoderfehler beheben, ohne den eigentlichen Maschinenverstärker zu haben, müssen dies berücksichtigen: generische Encoder-Tester, die Strom anlegen und auf A/B/Z-Ausgabe warten, funktionieren nicht mit dem OSE104.

Das Differenzpaar sowohl auf den Anforderungs- als auch auf den Datenleitungen bietet die Rauschfestigkeit, die für eine Werkzeugmaschinenumgebung angemessen ist — wo Stromkabel, Frequenzumrichter und andere Rauschquellen in unmittelbarer Nähe der Encoder-Kabelverlegung vorhanden sind.

Batteriegepufferte Positionsbeibehaltung

Obwohl es sich um einen inkrementellen Encoder handelt — der per Definition die Position bei Stromausfall nicht beibehält — verfügt der OSE104 über einen batteriegepufferten Zähler, der den akkumulierten Zählwert speichert, wenn die Motor- und Steuerspannung abgeschaltet wird.

Die Batterie, die diesen Zähler speist, befindet sich typischerweise im MELDAS-Bedienfeld der Maschine oder im MDS-Servo-Verstärkermodul, nicht im Encoder selbst. Die internen Kondensatoren des Encoders oder die externe Batterie halten den Zählwert über Stromzyklen hinweg aufrecht. Wenn das CNC-System nach einer normalen Abschaltung hochfährt, bewahrt die batteriegepufferte Zählung die letzte bekannte Position — aber das System benötigt immer noch einen Referenzrücklauf (Homing)-Zyklus, um die verifizierte Maschinenkoordinate zu ermitteln. Die Batterie-Pufferung reduziert das Risiko von Positionsverlust bei kurzen Stromunterbrechungen, macht den OSE104 aber nicht funktional gleichwertig mit dem Absolut-Encoder OSA104 für das Startverhalten.

Der Batteriezustand ist wichtig: Wenn der MDS-Verstärker oder die MELDAS-Steuerung einen Batteriealarm im Zusammenhang mit der Encoder-Backup-Schaltung ausgibt, ersetzen Sie die Batterie umgehend. Wenn sie vollständig entladen wird, wird die gespeicherte Zählung zurückgesetzt, und die Achse kann beim nächsten Einschalten ihre Referenzbeziehung verlieren.

Kompatible Motoren und Verstärker

Der OSE104 ist mit den folgenden Mitsubishi-Servomotoren-Serien kompatibel, wenn er als interner Motor-Encoder konfiguriert ist:

Kompatible Servo-Motoren: Mitsubishi Servo-Motoren der Serien HA-N, HA-LF und HC, bei denen der Motor ursprünglich mit einem OSE104 oder einer OSE104-Variante ausgestattet war. Viele Mitsubishi-Servomotoren, die in Mazak CNC-Werkzeugmaschinen (VMCs, Drehzentren, Mehrachsenmaschinen) mit MELDAS- oder Mazatrol-Steuerungen verbaut sind, tragen diesen Encoder-Typ.

Kompatible Servo-Verstärker: Der OSE104 ist in den Encoder-Kompatibilitätstabellen für die Servo-Verstärker-Module der Serien MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V und MDS-C1-V aufgeführt. Er wird auch in der MDS-B Vx4-Serie unterstützt. Die Firmware des Antriebs identifiziert den Encoder anhand seiner Geräte-ID, die der Verstärker während der Initialisierungssequenz liest.

Nicht kompatibel mit älteren OHE/OHA-Impuls-Encoder-Verstärkern: Serielle Motor-Encoder (OSA/OSE-Typ) sind nicht austauschbar mit den älteren OHE/OHA-Inkremental-Impuls-Encoder-Schnittstellen. Wenn die Maschine ursprünglich OHE-Typ-Parallel-Encoder verwendet hat, kann der OSE104 nicht direkt ersetzt werden, ohne die Unterstützung des Verstärkers für serielle Encoder zu überprüfen.

OSE104-Variantenbezeichnungen

Die Basis-Teilenummer OSE104 deckt die Standard-Montagekonfiguration ab. Varianten-Suffixe kennzeichnen alternative Montageanordnungen oder Umweltoptionen:

Die S/S1/S2-Varianten verwenden die gleiche Platine, Firmware und Encoder-ID wie der Basis-OSE104. Sie kommunizieren identisch mit dem MDS-Verstärker und bieten die gleiche gemeldete Auflösung von 100.000 ppr. Die Unterschiede sind mechanischer Natur — Befestigungslöcher am Encoder-Gehäuse. Bestätigen Sie die physische Montagekonfiguration, die mit der Encoder-Tasche des Motors übereinstimmt, bevor Sie eine bestimmte Variante bestellen.

Häufige Fehlerursachen — Warum der OSE104 ausfällt

Die Reparaturaufzeichnungen von qualifizierten Encoder-Service-Einrichtungen zeigen ein konsistentes Muster von Fehlerursachen für den OSE104, das erklärt, was schiefgeht und warum der Encoder sich im Fehlerfall so verhält:

Verunreinigte optische Scheibe. Der OSE104 verwendet eine 20-Bit-Optik-Encoder-Scheibe, durch die Licht fällt, um das Positionssignal zu erzeugen. Im Laufe der Zeit in einer Werkzeugmaschinenumgebung können feine Verunreinigungen — Kühlnebel, Schneidöl-Dämpfe, Metallstaub — sich als dünne, gleichmäßige Schicht auf der Scheibenoberfläche ablagern, die mit bloßem Auge nicht sichtbar ist, aber den optischen Strahl so streut, dass die Signalqualität beeinträchtigt wird. Dies führt zu intermittierenden Positionsfehlern, Servo-Vibrationen auf der Achse und schließlich zu Überlastungs- oder Detektoralarmen, die charakteristisch für die Verunreinigung von optischen Encodern sind. Die Verunreinigung baut sich allmählich auf, weshalb eine betroffene Achse monatelang normal funktionieren kann, bevor die Signalqualität so schlecht wird, dass Alarme ausgelöst werden.

Defekte Kondensatoren. Interne Kondensatoren in der Elektronikschaltung des Encoders sind ein wiederkehrender Fehlerpunkt — defekte Kondensatoren tauchen konsistent in Reparaturberichten für den OSE104 über mehrere Service-Einrichtungen hinweg auf. Kondensatorfehler führen typischerweise zu intermittierenden Kommunikationsfehlern zwischen dem Encoder und dem Verstärker oder zu einem vollständigen Verlust der Encoder-Reaktion.

Lagerschäden. Das interne Lager des Encoders stützt den Wellenkupplungsmechanismus. Lagerschäden führen zu mechanischem Taumelschlag bei der Drehung der optischen Scheibe, was wiederum zu periodischen Fehlern im Positionssignal führt. Defekte Lager am OSE104 werden in Serviceberichten von Präzisionszonen und anderen Reparaturwerkstätten als wiederkehrende Fehlerursache aufgeführt.

Der OSE104 im Vergleich zum OSA104 — Wahl zwischen inkrementell und absolut

Eine häufige Frage bei der Ersetzung eines OSE104 ist, ob auf den OSA104 aufgerüstet werden soll — den Absolut-Encoder mit der gleichen Auflösung von 100.000 ppr. Die beiden Encoder verwenden die gleiche Platinen-Hardware und kommunizieren über das gleiche serielle Protokoll. Der Unterschied besteht darin, dass der OSA104 ein echtes Mehrumdrehungs-Absolutpositionsregister beibehält, das keine Batterie-Pufferung zur Positionsbeibehaltung benötigt, wie es der inkrementelle OSE104 tut.

In der Praxis ist bei Maschinen mit MELDAS- oder Mazatrol-Steuerungen das Upgrade von OSE104 auf OSA104 mechanisch und elektrisch machbar — gleicher physischer Formfaktor, gleiche serielle Schnittstelle, gleiche Verstärkerkompatibilität. Die CNC erkennt den Encoder-Typ während des Starts über seine Geräte-ID. Der operative Vorteil ist bedeutsam: Mit dem OSA104 entfällt der Referenzrücklauf-Zyklus bei jedem Einschalten. Die Achskoordinate wird nach dem Ausschalten beibehalten, was die Maschinenstartzeit verkürzt und die Alarmwiederherstellung vereinfacht.

Ob das Upgrade angemessen ist, hängt von der spezifischen Maschine, der CNC-Version und der Parameterkonfiguration ab. Bei Maschinen, die bereits für den Referenzrücklaufbetrieb eingerichtet sind, ist nach dem Einbau des OSA104 eine Parameteranpassung erforderlich. Bestätigen Sie, dass die Encoder-Parametereinstellungen der CNC den Absolut-Encoder-Betrieb vom Typ OSA unterstützen, bevor Sie den Wechsel vornehmen.

Typische Anwendungen

Mazak CNC-Bearbeitungszentren und Drehzentren. Der OSE104 ist ein Standard-Encoder-Typ für eine breite Palette von Mazak-Werkzeugmaschinen, die von Meldas 520, Mazatrol T-Plus, Mazatrol M-Plus und gleichwertigen MELDAS-Steuerungsgenerationen gesteuert werden. Vorschubachsenmotoren (X, Y, Z) in diesen Maschinen tragen häufig OSE104-Encoder, die ersetzt werden müssen, wenn Verunreinigungen oder Komponentenfehler ihre Lebensdauer beenden.

Maschinen mit Mitsubishi HA-N und HA-LF Servo-Motoren. CNC-Bearbeitungszentren, Drehzentren und andere Werkzeugmaschinen, die mit Mitsubishi HA-N oder HA-LF Servo-Motoren auf MDS-A oder MDS-B Antriebssystemen ausgestattet sind, bei denen der OSE104 die Standard-Encoder-Spezifikation am Motor ist.

HC-Serien-Motor MDS-B/MDS-C1 Antriebssysteme. Vorschub- und Positionierungsachsenanwendungen auf Maschinen, die mit Mitsubishi HC-Serienmotoren und MDS-B-V oder MDS-C1-V Servo-Verstärkern ausgestattet sind, bei denen die OSE104-Encoder-Kompatibilität in der Liste der unterstützten Encoder des Verstärkers bestätigt ist.

Encoder-Austausch während der Motorüberholung. Servo-Motor-Reparaturwerkstätten, die den internen Encoder an Mitsubishi-Motoren im Rahmen einer vollständigen Motorüberholung ersetzen — Einbau eines neuen oder überholten OSE104 als Teil eines Lager-, Wicklungs- und Encoder-Austauschservices.

FAQ

F1: Was ist der Unterschied zwischen dem OSE104 und dem OSA104?

Beide arbeiten mit 100.000 ppr und verwenden die gleiche 4-Draht-Serienschnittstelle mit MDS-Serienverstärkern. Der grundlegende Unterschied ist die Positionsbeibehaltung: Der OSA104 ist absolut — er behält die Mehrumdrehungsposition auch bei Stromausfall bei, ohne dass eine Batterie-Pufferung auf die gleiche Weise erforderlich ist, und die Achskoordinate ist sofort nach dem Einschalten ohne Homing-Zyklus bekannt. Der OSE104 ist inkrementell — die Position wird nicht absolut beibehalten, und ein Referenzrücklauf (Homing)-Fahrt ist bei jedem CNC-Einschalten erforderlich, um die Maschinenkoordinate zu ermitteln. Beide passen in die gleichen Motorgehäuse und werden von der gleichen MDS-Verstärker-Serie unterstützt. Der OSA104 eliminiert die Homing-Anforderung zu einem etwas höheren Preis.

F2: Warum zeigt eine Achse mit einem OSE104-Encoder Vibrationen und Überlastungsalarme an?

Die häufigste Ursache ist die Verunreinigung der optischen Encoder-Scheibe — ein dünner, gleichmäßiger Film aus Kühlnebel oder Öl-Dämpfen lagert sich im Laufe der Zeit auf der Scheibenoberfläche ab, streut den optischen Strahl und beeinträchtigt die Signalqualität. Der Servo-Verstärker kann den Positionsregelkreis bei einem korrumpierten Feedback-Signal nicht zuverlässig schließen, was zu Achsen-Vibrationen, Nachlauf-Fehlern und schließlich zu Überlastungs- oder Detektoralarmen führt. Die Reinigung der Scheibe mit Isopropylalkohol auf einem Mikrofasertuch kann den Encoder manchmal wiederherstellen; wenn die Verunreinigung die Scheibe geätzt hat oder wenn interne Kondensatoren oder Lager ebenfalls ausgefallen sind, ist ein Austausch oder eine professionelle Überholung erforderlich.

F3: Funktioniert der OSE104 mit den MDS-C1-Serienverstärkern oder nur mit den älteren MDS-A und MDS-B?

Ja — der OSE104 ist in den Encoder-Kompatibilitätstabellen der MDS-C1-V-Serie als unterstützter Motor-Encoder aufgeführt. Er erscheint auch in den Kompatibilitätslisten für die Serien MDS-A-SVJ, MDS-B-SVJ2 und MDS-B-V. Das serielle Protokoll und die Encoder-Geräte-ID sind über die MDS-Generationen hinweg konsistent, sodass der OSE104 sowohl mit den älteren als auch mit den neueren Mitsubishi MDS-Antriebssystemen ohne Modifikation betrieben werden kann.

F4: Was ist der Unterschied zwischen OSE104, OSE104S, OSE104S1 und OSE104S2?

Die S-, S1- und S2-Suffixe kennzeichnen unterschiedliche mechanische Montagekonfigurationen — insbesondere Variationen im Befestigungslochmuster am Encoder-Gehäuse. Alle vier Varianten verwenden die gleiche interne Platine, die gleiche 20-Bit-Optikscheibe, das gleiche serielle Protokoll und liefern die gleiche gemeldete Auflösung von 100.000 ppr an das Antriebssystem. Sie sind funktional identisch im Betrieb. Wählen Sie die Variante, deren Montagegeometrie mit der physischen Encoder-Tasche im zu wartenden Motor übereinstimmt.

F5: Kann der OSE104-Encoder repariert statt komplett ausgetauscht werden?

Ja — der OSE104 ist ein gut etablierter, reparierbarer Encoder. Qualifizierte Service-Einrichtungen ersetzen interne Kondensatoren (die häufigste Komponente, die ausfällt), Lager und komplette Optikscheiben-Baugruppen. Verunreinigungen können oft durch Reinigung ohne vollständigen Komponentenaustausch behoben werden. Der Vorteil einer professionellen Reparatur gegenüber einem direkten Austausch ist die Kostenersparnis — insbesondere wenn neue OSE104-Bestände teuer und die Lieferzeiten variabel sein können. Der praktische Ansatz für Einrichtungen, die mehrere Maschinen mit diesem Encoder-Typ verwalten, ist, eine getestete Austausch-Einheit auf Lager zu halten, damit die Produktion bei einem Ausfall sofort wieder aufgenommen werden kann, und dann die ausgefallene Einheit zur Überholung zu senden, als langfristige Nachschubstrategie.
