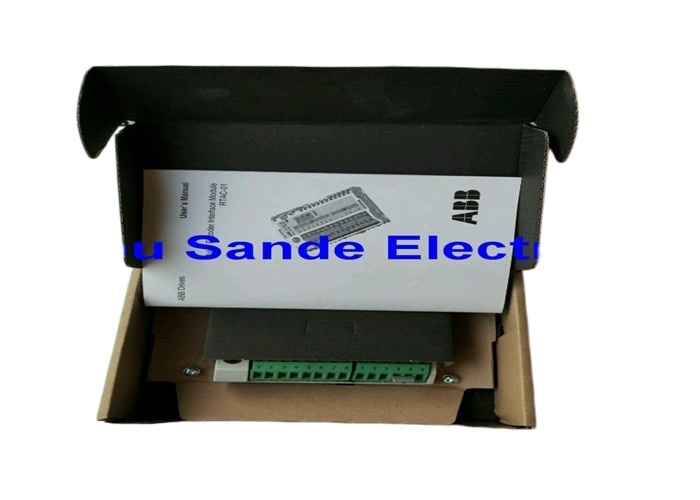

ABB RTAC-01 Impulsgeber-Schnittstellenmodul

Für ACS800 & DCS800 Antriebe | 15V / 24V DC | Differenziell & Single-Ended | Kanäle A/B/Z | Max. 200 kHz | IP20 | 1,5 kV Isolierung | SLOT 1 / SLOT 2 | Bestellnr. 3AFE64610805

Wenn die Genauigkeit der Drehzahlrückführung tatsächlich zählt

Die Regelung von AC-Antrieben im offenen Regelkreis ist für viele Anwendungen ausreichend. Lüfter, Pumpen, einfache Förderbandsysteme — diese müssen nicht genau wissen, wie schnell sich die Motorwelle dreht. Aber sobald ein Prozess eine präzise Drehzahlregelung unter wechselnden Lasten, positionsgesteuerte Bewegungen oder synchronisierte Mehrfachantriebe erfordert, stößt der Betrieb im offenen Regelkreis schnell an seine Grenzen.

Das Schließen des Regelkreises erfordert eine Rückführung. Eine echte Rückführung auf Wellenebene. Das ABB RTAC-01 ist das Optionsmodul, das diese für die ABB ACS800 und DCS800 Antriebsplattformen liefert — eine kompakte Schnittstellenkarte, die den rohen Impulsausgang eines Standard-Inkrementalgebers in die Drehzahl- und Positionsdaten übersetzt, die die Steuerungsfirmware des Antriebs für eine echte Vektorregelung im geschlossenen Regelkreis benötigt.

Das RTAC-01 wird direkt in den RMIO-Board-Steckplatz des Antriebs oder auf einen externen AIMA-01 E/A-Moduladapter auf einer DIN-Schiene montiert und überbrückt die Lücke zwischen einem physischen Geber an der Motorwelle und der Steuerungsintelligenz im Antrieb — mit Vorkehrungen für differenzielle und Single-Ended-Gebertypen, wählbarer Versorgungsspannung und elektrischer Isolierung, die die empfindliche Logikschaltung des Antriebs vor Störungen auf Feldseite schützt.

Technische Spezifikationen

Im Modul: Was es tut und wie

Die Kernfunktion des RTAC-01 ist die Übersetzung eines Standard-Inkrementalgeber-Quadratur-Impulsstroms in die Rückführung, die die Motorsteuerungsfirmware des ACS800 verwendet. Physisch verfügt das Modul über zwei Anschlussblöcke an seiner Vorderseite: X1 für die Geberstromanschlüsse (mit dem Spannungsselektionsjumper für 15V oder 24V Ausgang) und X2 für die Gebersignalanschlüsse — die differenziellen Paare für die Kanäle A, B und Z.

Beim Einstecken in Steckplatz 1 oder 2 des RMIO-Boards des ACS800 stellt ein 38-poliger Stecker automatisch alle Signal- und Stromverbindungen zum Antrieb her. Zwei Schrauben sichern das Modul mechanisch und bieten gleichzeitig die Erdung für das E/A-Kabel und verbinden die GND-Signale zwischen dem RTAC-01 und dem RMIO-Board. Diese kombinierte mechanische und elektrische Anschlussanordnung ist ein praktisches Konstruktionsdetail: Die korrekte Verschraubung ist im ABB-Handbuch als wesentlich für die EMV-Konformität und den ordnungsgemäßen Betrieb des Moduls dokumentiert.

Die Geber-Signalkanäle sind elektrisch von den Logikschaltungen, der Stromversorgung und der Erdung des Antriebs isoliert und wurden 1,5 kV AC für eine Minute getestet. Diese Isolierung ermöglicht die Installation des RTAC-01 in Industrieumgebungen, in denen die Motorwelle — und der daran befestigte Geber — elektrischen Störungen ausgesetzt sein können, die sonst direkt auf das RMIO-Board des Antriebs gelangen würden.

Unterstützte Gebertypen und Auswirkungen auf die Kabellänge

Vier physische Geberausgangstypen werden unterstützt:

Differenzielles Push-Pull ist die leistungsstärkste Konfiguration und unterstützt Kabellängen bis zu 300 Metern. Das differenzielle Paar (A+/A−, B+/B−, Z+/Z−) bietet eine Gleichtaktunterdrückung, die lange Kabelwege in elektrisch verrauschten Umgebungen ermöglicht — die Norm in industriellen Antriebsanwendungen, bei denen Geberkabel mit Motorstromleitern in Kabeltrassen verlegt werden.

Single-Ended Push-Pull unterstützt bis zu 200 Meter. Nur das positive Signal jedes Kanals wird verwendet; der negative Eingang bleibt unverbunden oder wird über die interne Konfiguration des Moduls gehandhabt.

Open Collector und Open Emitter Geber werden bis zu 100 Meter unterstützt, wobei am Modulseite entsprechende Pull-up-Widerstandskonfigurationen erforderlich sind. Für Open-Emitter-(Sourcing)-Ausgänge gibt das ABB-Handbuch Pull-down-Widerstandswerte von 1,0–1,5 kΩ bei 0,5W für 15V-Betrieb und 1,8–2,2 kΩ bei 0,5W für 24V-Betrieb an.

Die maximale Eingangsfrequenz von 200 kHz ist die Obergrenze für alle Gebertypen. Für die Impulse pro Umdrehung eines gegebenen Gebers übersetzt sich dies direkt in eine maximal unterstützte Motordrehzahl — ein Geber mit 1024 ppr erreicht die 200 kHz-Grenze bei etwa 11.700 U/min, was die meisten industriellen Motoranwendungen problemlos abdeckt.

Überlegungen zur Stromversorgung für den Geber

Das RTAC-01 bezieht 55 mA aus der internen 250 mA Stromversorgung des ACS800 für seinen eigenen Betrieb. Wenn die interne Stromversorgung des Antriebs auch zur Stromversorgung des Gebers über das Modul (über den V OUT-Anschluss an X1) verwendet wird, darf der Gesamtstromverbrauch des RTAC-01 und des Gebers das verfügbare 250 mA-Budget des Antriebs nicht überschreiten.

Das Handbuch und die Produktdokumentation von ABB machen diese Einschränkung deutlich: Wenn die interne Stromversorgung des Antriebs den Geber versorgt, dürfen keine zusätzlichen Optionsmodule installiert werden. Dies ist eine praktische Überlegung zur Systemintegration für Konfigurationen mit mehreren Optionen — wenn die Anwendung sowohl das RTAC-01 als auch andere mit Strom versorgte Optionsmodule (wie die RDIO-01 digitale E/A-Erweiterung) erfordert, muss der Stromversorgungsbedarf des Gebers berechnet werden, bevor die Konfiguration festgelegt wird.

Die Lösung für stromlimitierte Konfigurationen ist eine externe Geberstromversorgung. Wenn eine externe Versorgung verwendet wird, muss der Spannungsselektionsjumper am Anschlussblock X1 entfernt werden, um die interne Versorgung des Antriebs vom V OUT-Anschluss zu trennen.

Die drei Diagnose-LEDs: Was sie aussagen

Das RTAC-01 verfügt über drei Diagnose-LEDs, die einen sofortigen visuellen Status liefern, ohne dass eine Verbindung zum Parameterdisplay des Antriebs erforderlich ist:

CHA (grün) — Aktiv, wenn der Geber A-Kanal-Impulse liefert. Ein blinkendes Muster bestätigt, dass sich der Geber dreht und das Signal empfangen wird. Eine dauerhaft dunkle LED während der Motorrotation deutet auf Signalverlust am A-Kanal hin — überprüfen Sie die Geberverbindung und die Kabelintegrität.

CHB (grün) — Gleiche Funktion für den B-Kanal. Beide CHA und CHB leuchten und sind während der Rotation aktiv, was den Empfang eines gültigen Quadratur-Signals bestätigt.

WD/INIT (gelb) — Zeigt den Betriebszustand des Moduls an. Das ABB-Handbuch besagt, dass diese LED leuchtet, wenn der Antrieb das Modul konfiguriert (während der Inbetriebnahme nach dem Einschalten). Ein anhaltendes Leuchten nach der Initialisierungsphase kann auf ein Kommunikationsproblem zwischen dem Modul und dem RMIO-Board des Antriebs hinweisen.

Diese LEDs sind die erste Anlaufstelle für die Diagnose bei der Fehlerbehebung von Drehzahlrückführungsproblemen bei einer ACS800-Installation. Wenn CHA oder CHB keine Aktivität zeigt, obwohl der Motor läuft, ist die Fehlerisolierung einfach: Geber-Hardware, Geberkabel oder RTAC-01-Modul — in dieser Reihenfolge.

Programmierung über Antriebsparameter

Das RTAC-01 verfügt über keine eigenständige Konfigurationsschnittstelle — es wird ausschließlich über ACS800-Antriebsparameter programmiert, insbesondere die Parametergruppen 50 und 51 (Feedback-Konfiguration) und Gruppe 98 (Optionsmodul-Konfiguration). Diese Parameter legen die Geberimpulszahl pro Umdrehung, die Richtung Logik fest und teilen dem Antrieb mit, welcher Steckplatz das Modul enthält und wie die Feedback-Daten auf den Motorregelalgorithmus angewendet werden sollen.

Das Verhalten der WD/INIT-LED beim Hochfahren ist der visuelle Indikator dafür, dass dieser Parameteraustausch stattfindet: Der Antrieb liest die Identität des Moduls über den 38-poligen Stecker aus, bestätigt die Kompatibilität und lädt die entsprechende Konfiguration. Keine Drehschalter, keine DIP-Schalter, kein eigenständiges Inbetriebnahme-Tool — die gesamte Konfiguration wird über die Standard-Parameterumgebung des Antriebs abgewickelt, was bedeutet, dass die Geberrückführung im gleichen Arbeitsablauf wie alle anderen Inbetriebnahme-Aufgaben des Antriebs eingerichtet wird.

Wenn das Modul auf einem externen AIMA-01 E/A-Moduladapter montiert ist und nicht direkt auf dem RMIO-Board, muss der Knoten-ID-Wahlschalter (S1) auf eine eindeutige Adresse im Bereich 16–31 eingestellt werden. Die Standardposition 0 entspricht der Knoten-ID 16. Diese Knotenadresse ermöglicht es dem Antrieb, das RTAC-01 von anderen Modulen auf demselben Adapter zu unterscheiden.

Häufig gestellte Fragen

F1: Kann das RTAC-01 mit Gebern verwendet werden, die eine andere Versorgungsspannung als 15V oder 24V benötigen?

Das Modul liefert entweder 15V DC (Standard, Jumper zwischen Klemmen 4-5 an X1) oder 24V DC (Jumper zwischen Klemmen 5-6 an X1) an den Geber über seinen V OUT-Anschluss. Geber, die andere Versorgungsspannungen benötigen — 5V TTL-Geber sind das häufigste Beispiel — müssen von einer externen Versorgung gespeist werden, wobei der Jumper vom X1-Anschluss des Moduls entfernt werden muss, um die interne Versorgung von V OUT zu trennen. Beachten Sie, dass das RTAC-01 speziell für 15V und 24V Geber-Signalpegel entwickelt wurde; für 5V TTL-Geber bietet ABB das RTAC-03 Modul an, das speziell für die TTL-Pegelschnittstelle entwickelt wurde. Der Anschluss von 5V TTL-Gebersignalen an ein RTAC-01, das für 15V oder 24V Versorgung konfiguriert ist, führt nicht zu einem gültigen Signalempfang.

F2: Was ist die maximale Geber-Kabellänge bei Verwendung des RTAC-01 mit einem differenziellen Push-Pull-Geber?

Das RTAC-01 Benutzerhandbuch von ABB gibt eine maximale Kabellänge von 300 Metern für differenzielle Push-Pull-Geberverbindungen an. Dies stellt die bestmögliche Kabellauffähigkeit dar und gilt nur bei Verwendung eines ordnungsgemäß geschirmten Twisted-Pair-Kabels, wobei die Abschirmung am SHLD-Anschluss des Moduls geerdet ist (Erdungsschrauben am Modul). Längere Leitungen mit mangelhafter Abschirmung oder parallele Verlegung in der Nähe von Hochstrom-Motorkabeln verringern die effektive Rauschreserve auch innerhalb der angegebenen Kabellänge. Für anspruchsvolle Installationen in der Nähe von Frequenzumrichtern sind die Kabeltrennung und ordnungsgemäße Abschirmungspraxis die primären Bestimmungsfaktoren für eine zuverlässige Geber-Signalqualität über lange Kabelentfernungen.

F3: Die WD/INIT-LED leuchtet nach dem Einschalten und der Antrieb zeigt einen Fehler an. Was sollte zuerst überprüft werden?

Die WD/INIT-LED leuchtet während der Initialisierungssequenz, wenn der Antrieb das Modul über den 38-poligen Stecker konfiguriert. Wenn sie nach der normalen Startphase weiterhin leuchtet, ist die Kommunikation zwischen Antrieb und Modul nicht erfolgreich abgeschlossen. Die häufigsten Ursachen sind mechanischer Natur: Das Modul ist nicht vollständig im Steckplatz eingesetzt (die Sicherungsklammern haben nicht eingerastet), die beiden Schrauben sind nicht vollständig angezogen (was sowohl die GND-Verbindungen als auch die EMV-Leistung beeinflusst) oder das Modul ist in den falschen Steckplatz eingesetzt (prüfen Sie dies anhand der Antriebsdokumentation für die verwendete ACS800-Variante). Wenn der mechanische Sitz bestätigt ist, prüfen Sie, ob die Version des ACS800-Anwendungsprogramms ASXR7000 oder neuer ist, da frühere Versionen das RTAC-01 nicht unterstützen. Überprüfen Sie abschließend die Antriebsparameter in Gruppe 98, um sicherzustellen, dass das Modul im richtigen Steckplatz erkannt wird.

F4: Kann das RTAC-01 in einem ACS800 installiert werden, der bereits andere Optionsmodule in beiden Steckplätzen hat?

Das RTAC-01 belegt einen der beiden Optionssteckplätze (SLOT 1 oder SLOT 2) auf dem RMIO-Board des ACS800. Wenn beide Steckplätze bereits von anderen Optionsmodulen belegt sind, kann das RTAC-01 alternativ auf einem AIMA-01 E/A-Moduladapter installiert werden, der auf einer DIN-Schiene montiert wird und über ein separates Kabel mit dem Antrieb verbunden wird. Bei Verwendung des AIMA-01 muss der Knoten-ID-Wahlschalter am RTAC-01 auf eine eindeutige Adresse eingestellt werden. Darüber hinaus muss das 250 mA Stromversorgungsbudget, das für alle Optionsmodule gemeinsam genutzt wird, überprüft werden: Wenn der 55 mA Verbrauch des RTAC-01, kombiniert mit den Stromanforderungen der anderen installierten Optionen und des Gebers selbst, sich dem 250 mA Limit nähert, ist eine externe Geberversorgung erforderlich.

F5: Ist das RTAC-01 sowohl mit der ACS800- als auch mit der DCS800-Antriebsserie kompatibel?

Ja. Das RTAC-01 ist von ABB für die Verwendung mit der AC-Antriebsplattform ACS800 und der DC-Antriebsplattform DCS800 spezifiziert. Die ACS800-Kompatibilität erfordert die Anwendungsprogrammversion ASXR7000 oder neuer. Für DCS800-Installationen sollte die geltende Firmware-Versionsanforderung anhand der DCS800-Systemdokumentation überprüft werden. Das physische Installationsverfahren — SLOT 1 oder SLOT 2 auf dem RMIO-Board, automatische 38-polige Verbindung, Befestigung mit zwei Schrauben und Erdung — ist für beide Antriebsfamilien gleich. Die Programmierung erfolgt über die jeweiligen Antriebsparametergruppen, wobei die spezifischen Parameternummern zwischen den Firmware-Umgebungen ACS800 und DCS800 variieren.
