| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A860-2050-T321 |
Jeder Positionierbefehl, den eine CNC-Maschine ausführt, beginnt damit, dass die Steuerung genau weiß, wo sich die Motorwelle befindet.

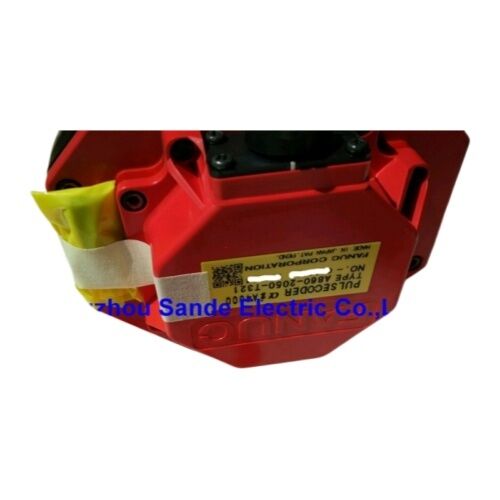

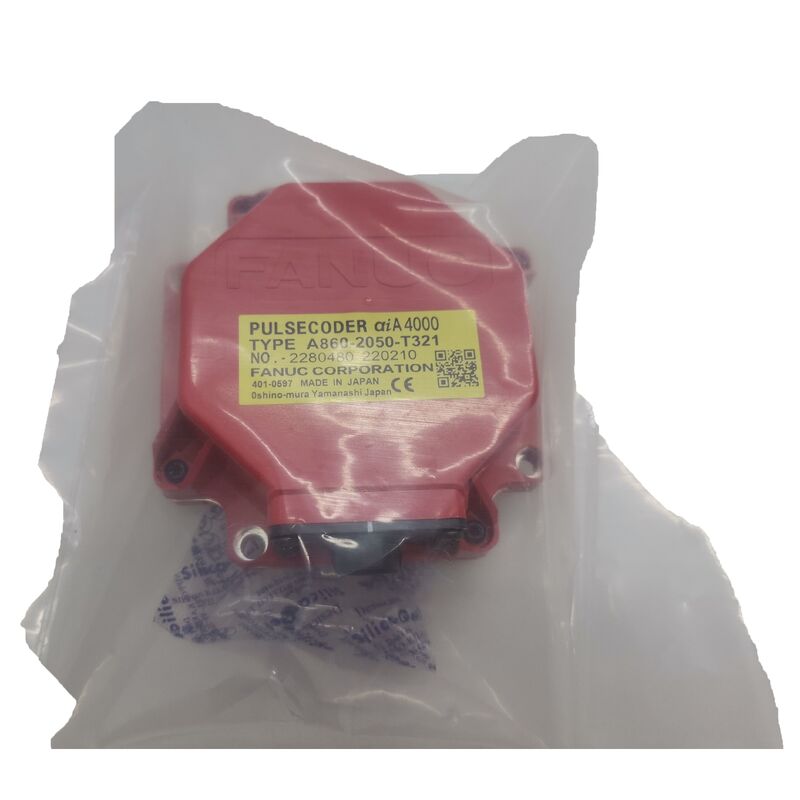

Der FANUC A860-2050-T321 ist der Absolutwertgeber, der diese Informationen für die Alpha i-Servomotoren von FANUC liefert — ein hochauflösender, IP67-zertifizierter Absolutwertgeber für die mittelgroßen bis großen Alpha i-Motorenfamilien, die Präzisionsbearbeitungszentren, Drehzentren und Industrieroboter seit zwei Jahrzehnten antreiben.
Die Bezeichnung „absolut“ unterscheidet diesen Geber von inkrementellen Alternativen und ist in Produktionsumgebungen wichtig.
Jede Winkelposition der Motorwelle wird einem eindeutigen Code zugeordnet, der vom A860-2050-T321 ausgegeben wird. Wenn nach einem Maschinenstillstand — geplant oder ungeplant — die Stromversorgung wiederhergestellt wird, liest der FANUC-Servo-Verstärker den Geber aus und kennt sofort die Achsposition.
Keine Achsbewegung. Kein Referenzpunktlauf. Kein Warten.
Für automatisierte Zellen und Mehrachsen-Bearbeitungszentren, bei denen Referenzpunktlaufsequenzen bei jedem Neustart Minuten kosten können, bedeutet dies eine direkte Steigerung der produktiven Betriebszeit.
Dies ist auch nach unerwarteten Stromunterbrechungen wichtig: Die Maschine weiß, wo sie angehalten hat, was eine kontrollierte Wiederaufnahme unterbrochener Vorgänge erleichtert, als dies bei einem inkrementellen Rückmeldesystem der Fall wäre.
| Parameter | Wert |
|---|---|
| Teilenummer | A860-2050-T321 |
| Hersteller | FANUC Co., Ltd. |
| Gebertyp | Absolutwertgeber (aiA4000) |
| Auflösung | 20-Bit-Positionsrückmeldung |
| Versorgungsspannung | 5 V DC |
| Schutzart | IP67 (vollständig abgedichtet, wasserdicht) |
| Max. Kabellänge | Bis zu 100 m zur nachgeschalteten Elektronik |
| Kompatible Motorenfamilie | FANUC Alpha i Serie -B Servomotoren |
| Kompatibler Motorbereich | αiS4/3000-B bis αi8, αi12, αi22, αi30, αi40, αi50 (-B Varianten) |
| Motor-Teilenummer Referenz | A06B-2xxx-Bxxx (Alpha i -B Serie) |
| Kompatible CNC-Steuerungen | FANUC 0i, 16i/18i/21i, 30i/31i/32i Serie |
| Herkunft | Japan |
Die aiA4000 kennzeichnet sowohl die Gebergeneration als auch das Rückmeldeprotokoll. Das Präfix „ai“ bestätigt, dass es sich um die Alpha i Serie handelt — FANUCs AC-Servomotorenplattform der zweiten Generation, die die ursprüngliche Alpha-Serie ablöste und verbesserte Auflösung, FSSB (FANUC Serial Servo Bus) Kommunikation und verbesserte Umweltdichtigkeit über das gesamte Sortiment einführte.
Die Komponente A4000 in der Bezeichnung bezieht sich auf die Position des Gebers innerhalb der aiA-Auflösungsfamilie von FANUC. Dieser 20-Bit-Absolutwertgeber liefert dem Servo-Verstärker einen dichten Strom von Positionsdaten bei jedem Wellenwinkel, was die engen Regelkreise ermöglicht, die moderne Hochgeschwindigkeits-Konturierungs- und Präzisionspositionierungsanforderungen erfüllen.
Das abgedichtete IP67-Gehäuse ist kein optionales Extra — es ist eine Grundvoraussetzung für einen Geber, der in einem Servo-Motor einer Produktionswerkzeugmaschine verbaut ist. IP67 bedeutet vollständigen Staubschutz und die Fähigkeit, einem Wassereintauchen bis zu einer Tiefe von einem Meter standzuhalten. In praktischen Bearbeitungsszenarien deckt dies ab:
Ohne ausreichende Abdichtung verschlechtern sich optische Geberkomponenten unter diesen Bedingungen im Laufe der Zeit — was zu intermittierenden Positionsfehlern, FANUC-Servo-Alarmen und schließlich zum Ausfall des Gebers führt. Die IP67-Konstruktion verlängert die Lebensdauer dort, wo schlechter bewertete Geber vorzeitig ausfallen würden.
Der A860-2050-T321 ist der werkseitig verbaute Geber für die FANUC Alpha i -B Serie Servomotoren — die mittelgroßen und größeren Modelle der Alpha i-Familie. Laut FANUC-Motordokumentation und spezialisierten Geberlieferanten deckt dies eine breite Palette von Motorgrößen ab, vom kompakten αiS4/3000-B bis zu den Hochdrehmoment-αi50-Varianten, einschließlich:
αiS4, αi8, αi12, αi22, αi30, αi40, αi50 — alle in -B Serie Konfiguration
Die -B-Bezeichnung in der Motor-Teilenummer bedeutet, dass diese Motoren den aiA4000 IP67-zertifizierten Geber anstelle der früheren Nicht-IP67-Gebervarianten verwenden. Überprüfen Sie immer das Motor-Suffix vor der Bestellung, um sicherzustellen, dass dies der richtige Impulsgeber für Ihr spezifisches Motormodell ist.
FANUC Alpha i Servomotoren mit dem A860-2050-T321 Impulsgeber sind in einer sehr breiten Palette von CNC-Ausrüstungen von Mitte der 2000er Jahre bis heute verbaut:
CNC-Bearbeitungszentren — primäre X-, Y-, Z- und B/C-Achsenantriebe auf horizontalen und vertikalen Bearbeitungszentren von großen Herstellern wie Mazak, Makino, Okuma, DMG Mori und Doosan mit FANUC 16i, 18i, 30i und 31i Steuerungen
CNC-Dreh- und Fräs-/Drehzentren — Achs-Servoantriebe und Spindelsysteme auf Mehrachsen-Drehmaschinen und Fräs-/Drehplattformen
FANUC Industrieroboter — Gelenkantriebsachsen an M- und R-Serienrobotern, bei denen die größeren Alpha i-Motorrahmen in hochbelastbaren Handgelenks- und Ellbogengelenken verwendet werden
Spezielle Produktionslinien — Servo-gesteuerte Transfersysteme, Palettenwechsler und Automatisierungszellen, bei denen FANUC Alpha i Motoren die angetriebenen Achsantriebe liefern
Dies ist eine wichtige Anmerkung, da der Markt für Geberreparaturen erhebliche Verwirrung stiftet. FANUC aiA4000 Impulsgeber werden als abgedichtete Einheiten hergestellt, und die interne optische Scheibe und Kupplung sind im herkömmlichen Sinne nicht vor Ort wartbar. Obwohl einige Anbieter Reparaturfähigkeiten behaupten, stellen spezialisierte Geberdienste mit FANUC CNC-Prüfständen durchweg fest, dass eine echte Reparatur dieser Einheiten ungewöhnlich ist — Fehlerdiagnose und Austausch sind die realistischen Serviceoptionen.
Für Wartungsteams, die mit Geberausfällen konfrontiert sind, sind die praktischen Optionen der Austausch gegen eine verifizierte funktionierende Einheit (neu oder geprüft gebraucht) oder die Beauftragung einer spezialisierten FANUC-Motorreparaturwerkstatt, die den Geber unter realistischen Servo-Antriebsbedingungen testen kann, um den Ausfall zu bestätigen, bevor ein Austausch erfolgt.
F1: Welche FANUC Servomotoren verwenden den A860-2050-T321 Impulsgeber?
Dieser Geber ist in FANUC Alpha i -B Serie AC-Servomotoren verbaut, die Modelle von αiS4/3000-B bis αi8, αi12, αi22, αi30, αi40 und αi50 -B Varianten abdecken. Prüfen Sie, ob die Motor-Teilenummer mit einem -B-Suffix endet — diese Bezeichnung kennzeichnet speziell die IP67 aiA4000 Gebervariante.
F2: Was ist die Auflösung des A860-2050-T321?
Der A860-2050-T321 verwendet eine 20-Bit-Absolutposition Architektur, die hochauflösende Wellenwinkeldaten über die schnelle serielle Kommunikationsverbindung von FANUC an den FANUC Servo-Verstärker liefert. Diese Auflösung unterstützt die engen Positionierungs- und Konturierungsgenauigkeiten, die von modernen CNC-Bearbeitungs- und Roboteranwendungen gefordert werden.
F3: Welche FANUC CNC-Steuerungen sind mit diesem Geber kompatibel?
Der A860-2050-T321 funktioniert mit FANUC Servo-Verstärkern (αi Serie SVM-Module), die mit CNC-Steuerungen der Familien 0i, 16i/18i/21i und 30i/31i/32i gekoppelt sind — den dominanten FANUC-Plattformen für Werkzeugmaschinen und Roboter, die seit Mitte der 2000er Jahre bis heute gebaut werden.
F4: Warum ist der IP67-Schutz für einen Servo-Motor-Geber wichtig?
Servo-Motor-Geber an CNC-Werkzeugmaschinen sind kontinuierlich Kühlmittelsprühnebel, Schneidflüssigkeitsnebel und Spülzyklen ausgesetzt. Ohne ausreichende Abdichtung verschlechtern Feuchtigkeit und Verunreinigungen die optischen Sensorkomponenten im Laufe der Zeit, was zu Positionsfehlern und schließlich zum Ausfall des Gebers führt. IP67 — vollständiger Staubschutz und Wasserdichtigkeit bis 1 Meter — gewährleistet, dass der Geber in Produktionsbearbeitungsumgebungen über seine gesamte Lebensdauer zuverlässig funktioniert.
F5: Kann der A860-2050-T321 repariert werden, wenn er ausfällt?
Eine echte Reparatur ist selten praktikabel. FANUC fertigt den aiA4000 als abgedichtete Einheit, und die interne optische Baugruppe ist nicht für die Demontage vor Ort ausgelegt. Spezialisierte FANUC-Geberdienste können Fehlerdiagnosen mit speziellen Prüfständen durchführen, aber in den meisten Ausnahmefällen ist der richtige Weg der Austausch gegen eine verifizierte funktionierende Einheit. Stellen Sie vor dem Austausch sicher, dass der Fehler im Geber und nicht im Kabel oder Verstärker liegt — das Testen an einem bekanntermaßen guten Motor ist der definitive Diagnoseschritt.
