Fanuc A860-0309-T302 | Alpha Spindel-Positionsgeber — 1.024 PPR, 10.000 U/min, 68mm Flansch, 17-polig, ersetzt A86L-0027-0001 Serie

Übersicht

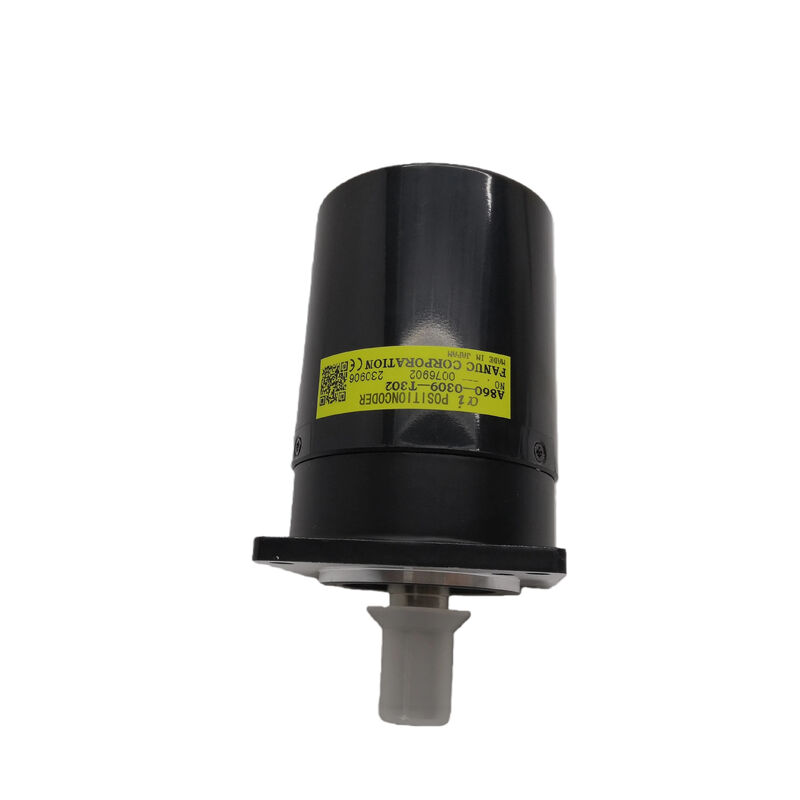

Der Fanuc A860-0309-T302 ist ein externer Spindel-Positionsgeber — ein dedizierter Drehgeber, der direkt am Spindelmotor oder Spindelkopf montiert wird, um der CNC Echtzeit-Spindeldrehdaten für Funktionen bereitzustellen, die der Standard-MZi-Magnetsensor allein nicht unterstützen kann.

Während der MZi-Sensor am Spindelmotor die Rückmeldung für die Drehzahlregelung liefert, fügt der A860-0309-T302 hochauflösende Winkelpositionsdaten hinzu: 1.024 Impulse pro Umdrehung, zugänglich bei Drehzahlen bis zu 10.000 U/min.

Diese Kombination aus Drehzahlbereich und Auflösung unterstützt die anspruchsvollen positionsynchronen Spindelfunktionen moderner CNC-Bearbeitungszentren.

Der Geber ist eine von Kuroda hergestellte Einheit, die unter der Fanuc-Teilenummer geliefert wird — eine übliche Praxis für mehrere externe Spindelgeber-Varianten von Fanuc.

Der quadratische 68-mm-Flansch und die 50-mm-Zentralbohrung definieren eine spezifische Montagefläche, und das nicht abnehmbare Flanschdesign bedeutet, dass der Geberkörper als integrale Einheit montiert wird und nicht als trennbare Flansch- und Körperkombination.

Der integrierte 17-polige Stecker führt alle Signal- und Stromanschlüsse zum Spindelantriebsverstärker über das dedizierte Spindelgeberkabel.

Einer der bedeutendsten Aspekte der Spezifikation des A860-0309-T302 ist seine Abwärtskompatibilität: Er ersetzt die gesamte A86L-0027-0001-Serie früherer Fanuc-Spindelgeber. Das bedeutet, dass Maschinen, die ursprünglich eine A86L-0027-0001-Variante trugen, mit dem entsprechenden Kabel direkt auf den A860-0309-T302 aufgerüstet werden können — ein nützlicher Punkt für Einrichtungen, die ältere Maschinenflotten verwalten, bei denen Original-Spindelgeber-Varianten schwer zu beschaffen sind.

Schlüsselspezifikationen

Warum die Spindelposition wichtig ist — Die Funktionen, die dieser Geber ermöglicht

Die Spindeldrehzahl ist nur eine Dimension der Spindelsteuerung. Die Position ist wichtig für vier verschiedene CNC-Funktionen, die der A860-0309-T302 direkt ermöglicht:

Stechdrehen ist die betrieblich kritischste. Bei einem Stechdrehzyklus bewegen sich die Spindel und der Z-Achsen-Vorschub in einem mathematisch festen Verhältnis — eine Umdrehung der Spindel bewegt die Z-Achse um genau eine Gewindesteigung.

Ein Spindelpositionsgeber liefert die Echtzeit-Winkelrückmeldung, die diese Synchronisation über die Phasen der Spindelbeschleunigung, konstanten Geschwindigkeit und Verzögerung aufrechterhält. Ohne einen hochauflösenden Positionsgeber erzeugt das Stechdrehen Gewinde mit falschem Steigung oder Bruch des Werkzeugs.

Die 1.024 PPR des A860-0309-T302 teilen jede Umdrehung in 4.096 Quadraturflanken auf, was der CNC einen ausreichend dichten Synchronisationsbezug für zuverlässiges Stechen bei den in der Produktion verwendeten Spindeldrehzahlen bietet.

Spindelorientierung ist das Anhalten der Spindel in einer präzisen Winkelposition, um das Werkzeug mit dem Antriebsklaue des automatischen Werkzeugwechslers auszurichten oder einen Bohrstahl mit einer Passfeder auszurichten. Der Z-Impuls des A860-0309-T302 (ein Referenzimpuls pro Umdrehung) markiert die Winkelreferenzposition der Spindel.

Der Antrieb verwendet diese Referenz, um die Spindel wiederholgenau in den befohlenen Orientierungswinkel zu stoppen.

C-Achsen-Steuerung — bei Drehzentren mit CNC-Spindelindexierung — verwendet den Spindelgeber, um die Positionsrückmeldung zu liefern, die für die Interpolation der Spindel als rotierende CNC-Achse erforderlich ist. Die Auflösung von 1.024 PPR mit 4× Quadraturdekodierung erzeugt 4.096 Zählpositionen pro Umdrehung für die C-Achsen-Interpolationsberechnung.

Cs-Kontursteuerung auf CNC-Drehmaschinen mit High-End-Spindelantriebssystemen verwendet den Spindelpositionsgeber als Rückmeldeelement für die Langsamdrehzahl-Spindelkonturierung — die Spindel mit gesteuerten Vorschubgeschwindigkeiten in Koordination mit den X- und Z-Achsen bewegt, um komplexe Profile zu bearbeiten.

Diese Funktion erfordert eine gleichmäßige, rauschfreie Positionsrückmeldung bei sehr niedrigen Spindeldrehzahlen, die die optische Abtastung des A860-0309-T302 bietet.

Montage und mechanische Installation

Der A860-0309-T302 wird je nach Konstruktion des Maschinenherstellers an der hinteren Welle des Spindelmotors oder am Spindelkopf der Maschine montiert.

Die 50-mm-Bohrung nimmt die Spindelmotorwelle auf, die durch den Geber geführt wird; die Welle muss den Kupplungsmechanismus des Gebers greifen, um die Positionsgeber-Scheibe anzutreiben.

Der 68-mm-Quadratflansch bietet die Montagefläche am hinteren Motorgehäuse.

Die Kupplungsausrichtung ist entscheidend. Die Scheibe und die Wellenkupplung des Gebers müssen konzentrisch zur Motorwelle laufen — jede Exzentrizität erzeugt eine periodische Variation der Impulszeitgebung des Gebers, die die CNC als Geschwindigkeitswelligkeit liest, was zu periodischen Bearbeitungsfehlern bei der Oberflächengüte führen kann.

Fanuc empfiehlt, das Installationsverfahren für Spindelgeber im Wartungshandbuch des Spindelmotors für die spezifische Motor- und Gebermodellkombination zu befolgen.

FAQ

F1: Ersetzt der A860-0309-T302 alle Varianten der A86L-0027-0001-Serie ohne zusätzliche Modifikationen?

Der A860-0309-T302 ist der konsolidierte Ersatz für alle Varianten der A86L-0027-0001-Serie. In den meisten Fällen wird er direkt mit der vorhandenen Montagehardware und dem Spindelantriebskabel installiert.

Bei einigen Installationen kann der Kabelstecker am Geberende zwischen der ursprünglichen A86L-Variante und dem T302 unterschiedlich sein — überprüfen Sie den Steckertyp des Spindelgeberkabels am Geberende vor der Installation.

Ein Kabeladapter oder ein Ersatzkabel kann erforderlich sein, wenn die Stecker nicht direkt übereinstimmen.

F2: Welcher CNC-Alarm erscheint, wenn der A860-0309-T302 ausfällt oder eine Störung entwickelt?

Spindelgeberfehler erscheinen als Alarme der SP-Serie auf Fanuc-Steuerungen. SP0749 (Spindelpositionsgeber-Trennung), SP0741 (Spindelpositionsgeber-Kommunikationsfehler) und SP0750 (Spindelpositionsgeber-Zählfehler) sind die häufigsten Alarme im Zusammenhang mit dem A860-0309-T302.

Diese Alarme treten typischerweise beim Versuch des Stechdrehens oder der Spindelorientierung auf — die CNC-Funktionen, die den Positionsgeber erfordern.

Das Geberkabel und der Stecker sollten zuerst überprüft werden, bevor auf einen Geberfehler geschlossen wird, da lose Stecker eine häufige Ursache für SP0749 sind.

F3: Welche Bedeutung hat die maximale Drehzahl von 10.000 U/min, und beschädigt eine Überschreitung den Geber?

10.000 U/min ist die von Fanuc spezifizierte maximale Drehzahl für den A860-0309-T302 bei seinen bewerteten 1.024 PPR. Oberhalb dieser Drehzahl können die Elektronik die 1.024 Impulse pro Umdrehung möglicherweise nicht zuverlässig in eine saubere Quadratur-Ausgabe verarbeiten — die Signalqualität verschlechtert sich, und die CNC kann Fehler bei der Drehzahlrückmeldung generieren.

Ein Dauerbetrieb über 10.000 U/min birgt sowohl das Risiko eines Signalqualitätsverlusts als auch mechanischer Schäden durch Zentrifugalkräfte auf die rotierende Scheibenbaugruppe.

Die maximale Drehzahl des Gebers sollte nicht überschritten werden; stellen Sie sicher, dass die maximale Spindeldrehzahl der Maschine 10.000 U/min nicht überschreitet, bevor Sie diesen Geber für eine bestimmte Installation spezifizieren.

F4: Wird der A860-0309-T302 am Spindelmotor oder am Spindelkopf der Maschine verwendet, und beeinflusst der Standort seine Funktion?

Der A860-0309-T302 kann je nach Konstruktion des Maschinenherstellers entweder an der hinteren Welle des Spindelmotors oder am Spindelkopf der Maschine montiert werden.

Am Motor montierte Positionsgeber sind häufiger; die Montage am Spindelkopf wird verwendet, wenn die Spindel ein Getriebe zwischen Motor und Spindel hat und die CNC eine Positionsrückmeldung an der tatsächlichen Spindel (nach dem Getriebe) und nicht am Motor benötigt.

Bei Montage am Motor mit Getriebe muss die CNC eine Getriebeübersetzungsverhältnis-Korrektur in ihren Spindelsteuerungsparametern anwenden, um Motorpositionszählungen in tatsächliche Spindelpositionszählungen umzuwandeln.

Bei Montage am Spindelkopf ist keine Getriebeübersetzungsverhältnis-Korrektur erforderlich.

Der geeignete Montageort ist in der Dokumentation des Maschinenherstellers angegeben.

F5: Kann der A860-0309-T302 anstelle seiner Spindelanwendung für die Standard-Servoachsenrückmeldung verwendet werden?

Nein. Der A860-0309-T302 ist ein externer Spindel-Positionsgeber mit einem 17-poligen Stecker und einem Signalformat, das spezifisch für die Schnittstelle des Fanuc-Spindelantriebsverstärkers ist.

Er ist nicht austauschbar mit den Servo-Motor-Impulsgebern (A860-0346, A860-0356, A860-2001 Serie usw.), die unterschiedliche serielle Protokolle und Stecker für die Servoachsen-Regelkreisrückmeldung verwenden.

Die Funktion des Spindel-Positionsgebers besteht ausschließlich darin, dem Spindelantrieb Winkelpositionsdaten für Stech-, Orientierungs- und C-Achsen-Funktionen zu liefern — er ist nicht Teil der Spindeldrehzahlregelschleife (diese Funktion gehört zum MZi-Sensor).
