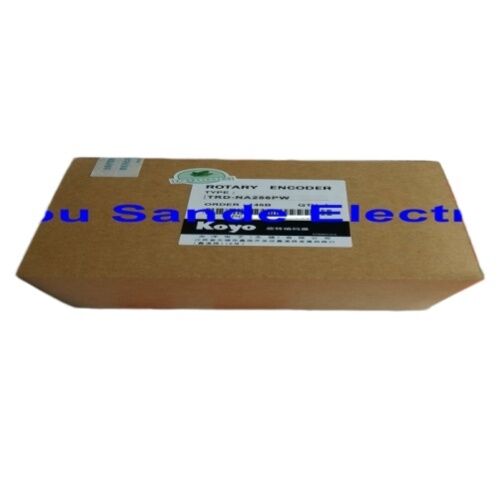

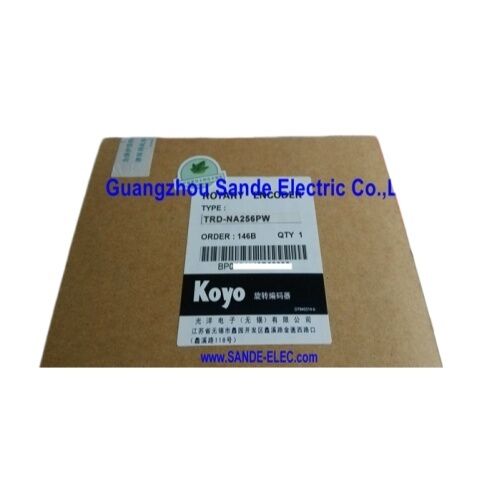

Koyo TRD-NA256PW Absoluter Drehgeber — 256 PPR Gray-Code, PNP Open Collector, IP65

Genau zu wissen, wo sich eine Welle befindet — nicht nur, wie weit sie sich bewegt hat, sondern ihre exakte Position in diesem Moment — ist der Unterschied zwischen absoluter und inkrementeller Rückmeldung. Der Koyo TRD-NA256PW ist ein absoluter Drehgeber, der jederzeit während der Drehung ein 8-Bit-Gray-Code-Positionswort ausgibt und Ihrem Steuerungssystem echte Winkelpositionsdaten liefert, ohne dass nach jedem Stromzyklus eine Referenzfahrt erforderlich ist.

Dieser Encoder wurde nach dem Standard der mittelschweren TRD-NA-Serie von Koyo Electronics gefertigt und ist eine saubere, zuverlässige Wahl für industrielle Positionierungs-, Förder- und Bewegungssteuerungsanwendungen, die eine echte absolute Positionsrückmeldung mit einem robusten physischen Design erfordern.

Absolut vs. Inkremental — Der praktische Unterschied

Ein inkrementeller Encoder zählt Impulse von seinem Startpunkt aus. Schalten Sie den Strom ab, und diese Referenz geht verloren. Die Maschine muss eine Referenzfahrt durchführen, bevor sie etwas Nützliches tun kann.

Ein absoluter Encoder wie der TRD-NA256PW weist jeder Winkelposition über die volle 360°-Drehung einen eindeutigen Ausgangscode zu. Schalten Sie ihn kalt ein, und die Steuerung weiß bereits, wo sich die Welle befindet — keine Bewegung, keine Referenzfahrt, kein Warten. Für Geräte, die in Umgebungen mit häufigen Stromunterbrechungen betrieben werden oder bei denen eine automatische Wiederherstellung der Referenzfahrt unpraktisch oder unsicher ist, ist dieser Unterschied betrieblich bedeutsam.

Technische Spezifikationen

Gray-Code-Ausgabe — Warum sie wichtig ist

Der TRD-NA256PW verwendet Gray-Binärcode (auch reflektierter Binärcode genannt) anstelle von Standard-Binärcode. Das ist kein Zufall. Bei einem Standard-Binärcode-Encoder kann der Übergang zwischen Positionen erfordern, dass mehrere Ausgangsbits gleichzeitig geändert werden — und wenn sie aufgrund von Bauteiltoleranzen nicht exakt im selben Moment umschalten, sieht die Steuerung kurzzeitig einen falschen Zwischencode.

Der Gray-Code eliminiert dieses Problem. Zwischen zwei benachbarten Positionen ändert sich jeweils nur ein Bit. Es gibt keinen mehrdeutigen Zwischenzustand. Für Steuerungen, die die Encoderposition in Echtzeit lesen, bedeutet dies sauberere, störungsfreie Positionsdaten — insbesondere an den Grenzen zwischen Codewerten.

PNP Open Collector Ausgang

Die PNP (sourcing) Open CollectorKonfiguration liefert Strom an die Last und macht den TRD-NA256PW zur richtigen Wahl für SPS-Eingangsmodule und Steuerungen, die für PNP-Sensoren konfiguriert sind — dem vorherrschenden Standard in der industriellen Automatisierungstechnik in Europa und weiten Teilen Asiens.

Der Ausgang kann bis zu 32 mA aufnehmen, mit einer Restspannung unter 0,4 V bei Strömen bis zu 16 mA. Die 8-Bit-Parallel-Ausgabe stellt einen Draht pro Bit dar, wobei das höchstwertige Bit (MSB) und das niederwertigste Bit (LSB) in der Verdrahtungstabelle klar definiert sind, um eine einfache Integration zu ermöglichen.

Hinweis: Wenn Ihre Anwendung einen NPN (Sinking) Ausgang benötigt, deckt der TRD-NA256NWD die gleiche 256 PPR Spezifikation mit NPN Open Collector Ausgang ab.

IP65 — Gebaut für den Werkstattboden

Die IP65-Schutzart bedeutet, dass der TRD-NA256PW vollständig gegen Staub geschützt und gegen Wasserstrahlen aus jeder Richtung geschützt ist. Kühlnebel in einer Bearbeitungsumgebung, Reinigungszyklen in der Lebensmittelverarbeitung oder allgemeine Luftverschmutzung, die in Produktionsstätten üblich ist, beeinträchtigen ihn nicht.

Das TRD-NA-Gehäuse von Koyo geht noch einen Schritt weiter mit einem 50 mm Durchmesser-Druckgusskörper und einer 8 mm massiven Welle, die sowohl radiale Lasten (bis zu 50 N) als auch axiale Lasten (bis zu 30 N) aufnehmen kann — eine Tragfähigkeit, die weit über dem liegt, was viele Encoderanwendungen tatsächlich erfordern, was zu einer langen Lagerlebensdauer bei realen Installationen beiträgt.

Montageflexibilität

Der TRD-NA256PW kann in beliebiger Ausrichtung montiert werden — vertikal, horizontal oder umgekehrt — ohne die Leistung zu beeinträchtigen. Er ist kompatibel mit den Montageklemmen NM-9D, Flanschen NF-55D und Montagebügeln JT-035D von Koyo, was Ingenieuren mehrere Installationsoptionen bietet, je nachdem, ob der Encoder an einem Servomotor, einer Förderwellen, einem Schneckengetriebe oder einer anderen rotierenden Komponente montiert wird.

Die Kabelausführung ist radial (seitlich), was die Kabelführung in engen Schrank- oder Gehäuseinstallationen vereinfacht.

Wo der TRD-NA256PW eingesetzt wird

Förder- und Materialhandhabung — Positionsverfolgung auf Rundtischen und Drehdurchführungen, bei denen die Wellenposition nach jedem Stopp bekannt sein muss

Verpackungsmaschinen — Nockenfolger-Positionsüberwachung und Ausrichtung von rotierenden Spenderköpfen

Industrielle Automatisierung — Roboter-Gelenkpositionsrückmeldung in Systemen, die eine absolute Position beim Einschalten erfordern

Textil- und Wickelmaschinen — Drehpositionsregelung für Aufwickelspulen, Abwickelsysteme und Querführungen

Allgemeine Werkzeugmaschinen — Rundtisch-Indexposition, Reitstockposition und Bestätigung des Revolver-Indexierens

FAQ

F1: Was ist die Auflösung des TRD-NA256PW und was bedeutet 8-Bit in der Praxis?

Der TRD-NA256PW liefert 256 diskrete Positionen pro Umdrehung, was einer 8-Bit-Gray-Code-Ausgabe entspricht. Das bedeutet, dass der Encoder jede volle Umdrehung in 256 gleiche Schritte unterteilt, wobei jeder Schritt etwa 1,4° Wellendrehung darstellt. Die 8-Bit-Ausgabe belegt 8 Drähte im parallelen Ausgangskabel, die jeweils einem Binärbit des Positionswortes entsprechen.

F2: Benötigt dieser Encoder nach dem Einschalten eine Referenzfahrt?

Nein. Da es sich um einen absoluten Encoder handelt, gibt der TRD-NA256PW den korrekten Wellenpositions-Code sofort nach dem Einschalten aus — es ist keine Bewegung erforderlich, um die Position zu ermitteln. Nach dem Einschalten empfiehlt Koyo, mindestens 0,5 Sekunden zu warten, bevor die Ausgabe gelesen wird, um die Schaltung zu stabilisieren.

F3: Was ist der Unterschied zwischen dem TRD-NA256PW und dem TRD-NA256NWD?

Beide sind 256 PPR absolute Gray-Code-Encoder mit den gleichen mechanischen Spezifikationen und der IP65-Schutzart. Der Unterschied liegt im Ausgabetyp: Der TRD-NA256PW einen PNP (sourcing) Open Collector Ausgang, während der TRD-NA256NWD einen NPN (sinking) Open Collector Ausgang hat. Wählen Sie die Version, die zu Ihrer SPS- oder Controller-Eingangskonfiguration passt — PNP für Sourcing-Eingänge, NPN für Sinking-Eingänge.

F4: Was ist die maximale Betriebsdrehzahl für den TRD-NA256PW?

Der Encoder ist für 3.000 U/min kontinuierlich und 5.000 U/min momentan ausgelegt. Es gibt auch eine elektrische Geschwindigkeitsgrenze, die durch die Auflösung und die Antwortfrequenz bestimmt wird: Bei 256 PPR und der maximalen Antwortfrequenz von 20 kHz beträgt die elektrische Höchstgeschwindigkeit etwa 4.688 U/min. In der Praxis bestimmt die niedrigere mechanische Grenze von 3.000 U/min (kontinuierlich) den normalen Betrieb.

F5: Kann der TRD-NA256PW im Freien oder in nassen Umgebungen verwendet werden?

Die IP65-Schutzart schützt ihn vor Staub und Wasserstrahlen, was ihn für Innenbereiche mit Waschzwang, kühlmittelbeanspruchte Werkzeugmaschinen und ähnliche anspruchsvolle Industrieumgebungen geeignet macht. Er ist nicht für kontinuierliches Eintauchen oder für den Einsatz im Freien bei direkter Niederschlagswirkung ohne zusätzlichen Gehäuseschutz ausgelegt. Der Betriebstemperaturbereich liegt zwischen −10 °C und +60 °C.
