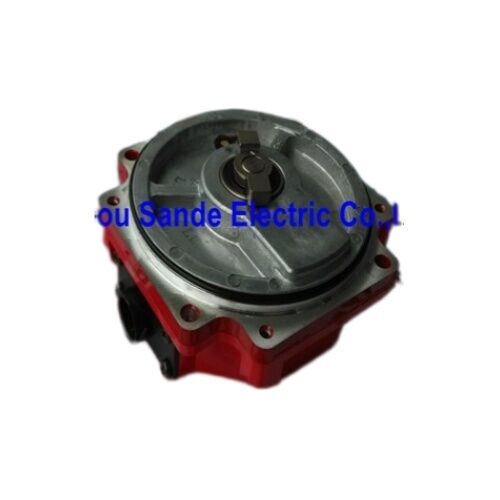

FANUC A860-2020-T301 Impulsgeber — Beta i Serie BiA128 Absolutwertgeber für CNC-Servomotoren | Neu

Jeder FANUC Beta i Servomotor ist für seine Funktion auf eine kleine Komponente angewiesen: den Impulsgeber, der an seinem nicht angetriebenen Ende angebracht ist. Ohne ihn kann der Servo-Verstärker die Positions- und Geschwindigkeitsregelschleife nicht schließen, und die Achse bewegt sich nicht. Der FANUC A860-2020-T301 — bezeichnet als BiA128 — ist der werkseitig verbaute Absolutwert-Impulsgeber für FANUC Beta i AC-Servomotoren in einer Vielzahl von CNC-Werkzeugmaschinen. Hunderttausende dieser Encoder sind weltweit in Produktionsmaschinen im Einsatz. Dieses Angebot gilt für eine neue Einheit, bereit für die direkte Installation.

Bestätigte Spezifikationen

Was der BiA128 tatsächlich tut

Der A860-2020-T301 ist kein eigenständiges Gerät — er befindet sich im Gehäuse des Servomotors, montiert am hinteren Wellenende, und dreht sich mit der Motorwelle. Seine Aufgabe ist es, die Winkelposition der Welle kontinuierlich über eine Hochgeschwindigkeits-Seriendatenverbindung an den angeschlossenen Servo-Verstärker zu melden.

Als Absolutwert- liefert der BiA128 für jede Winkelposition der Welle einen eindeutigen Positionswert — alle 128.000 pro Umdrehung. Dies unterscheidet sich grundlegend von einem Inkrementalgeber, der nur die Bewegung von einem Referenzpunkt meldet. Mit Absolutwert-Rückkopplung weiß der Servo-Verstärker immer genau, wo sich die Motorwelle befindet, auch bei Stromausfällen. Wenn die CNC eingeschaltet wird, meldet jede Achse, die mit einem funktionierenden A860-2020-T301 und einer geladenen Pufferbatterie ausgestattet ist, sofort ihre aktuelle Position. Keine Referenzfahrt, keine Rückkehr zum Referenzpunkt, kein Warten — die Maschine ist einsatzbereit.

128.000 ppr — Positionsdichte, die die Achsgenauigkeit bestimmt

Die 128K-Auflösung des BiA128 liefert 128.000 diskrete Positionszählungen pro voller Wellenumdrehung. Der Servo-Verstärker verwendet diese Daten kontinuierlich, um die Geschwindigkeit zu berechnen, Positionsfehler zu erkennen und korrigierende Strombefehle an den Motor zu senden — alles innerhalb des Steuerzyklus im Mikrosekundenbereich, auf dem das FANUC-Servosystem arbeitet.

Bei hohen Interpolationseinstellungen im Servo-Antrieb können die effektiven Zählungen pro Umdrehung auf Steuerungsebene sogar die native Encoder-Auflösung übersteigen. In der Praxis bedeutet die 128K-ppr-Auflösung, dass der Servo Positionsfehler von weniger als einer Bogensekunde erkennen und korrigieren kann — eine Positionierungsgenauigkeit, die sich direkt in der Maßhaltigkeit des fertigen Teils auf dem Werkzeugmaschine niederschlägt.

Die Motoren, die diesen Encoder verwenden

Der B128iA Encoder passt auf FANUC Bi Serie Servomotoren, von den Serienmodellen βi2 bis βi4, βi8, βi12, βi22 und anderen Varianten der Beta i Servomotoren. Diese Beta i Motoren sind die Arbeitspferde kleinerer CNC-Anwendungen: ATC-Armantriebe, Revolverdrehungen, 4. Achsantriebe und kleinere Vorschubachsen an Drehmaschinen und Bearbeitungszentren.

Der A860-2020-T301 ist der für diese Motoren spezifizierte Encoder, wenn sie Teil der Alpha i und Beta i Serie Antriebssysteme sind, die 61xx Serie Verstärker (A06B-6114, A06B-6130 usw.) verwenden. Dieser BiA128 Absolutwert-Impulsgeber ist in Hunderten von CNC-Werkzeugmaschinen verbaut und liefert absolute Rückmeldung für FANUC Servomotoren im ai und βi Motorbereich.

Eine in sich geschlossene, abgedichtete Einheit

Der A860-2020-T301 ist eine abgedichtete optische Einheit, die im Motor montiert ist. Da FANUC diese Encoder so herstellt — mit optischen Elementen, Signalverarbeitungselektronik und Wellenkupplung als eine einzige Präzisionseinheit abgedichtet — erfolgt der Austausch immer auf Ebene der kompletten Einheit.

Aufgrund dieser Konstruktionsweise ist der Encoder auf Komponentenebene im Wesentlichen nicht reparierbar. Dies ist tatsächlich ein praktischer Vorteil aus Sicht der Wartungsplanung: Der Ausfallmodus ist klar, der Austausch ist ein bekanntes, preislich kalkuliertes Teil, und die Installation ist unkompliziert, sobald der Motor ordnungsgemäß demontiert und die Wellenkupplung zugänglich gemacht wurde.

Häufige Ausfallmodi und wie man sie erkennt

Wenn ein A860-2020-T301 ausfällt, sind die Symptome erkennbar. Typische Alarmcodes auf der FANUC CNC oder dem Servo-Verstärker umfassen Encoder-Kommunikationsfehler, Impulsgeber-Trennungsalarme und Alarme für abnormale Positionsrückmeldung. Auf dem Servo-Verstärker-Modul selbst weisen Alarmcodes, die auf einen seriellen Rückkopplungsfehler hinweisen, direkt auf den Encoder oder seine Verkabelung als ersten Bereich für die Untersuchung hin.

Bevor der Encoder als defekt eingestuft wird, lohnt es sich, das Encoder-Kabel — das serielle Rückkopplungskabel zwischen Motor und Verstärker — zu überprüfen, da Kabelschäden eine häufige Ursache für Encoder-bezogene Alarme sind, die mit einem Encoder-Ausfall verwechselt werden können. Wenn das Kabel in Ordnung ist, ist der Encoder selbst die wahrscheinlichste Ursache.

Wo dieser Encoder in der Produktion zu finden ist

Der A860-2020-T301 ist im Wesentlichen universell für die installierte Basis der FANUC Beta i Motoren. Maschinentypen, bei denen dieser Encoder Standardausrüstung ist, umfassen:

CNC-Bearbeitungszentren — ATC-Karussell-, Werkzeugwechslerarm- und 4.-Achsen-Rundtischantriebe an vertikalen und horizontalen Bearbeitungszentren mit FANUC 0i, 16i, 18i oder 21i Steuerungen mit βi Verstärkersystemen

CNC-Drehzentren — Revolverdreh-Motoren und Hilfsachsenantriebe an CNC-Drehmaschinen, bei denen Beta i Serie Motoren die Servo-Positionierungsfunktion übernehmen

FANUC-ausgestattete Roboter — Gelenkachsen an FANUC Robotersystemen, die βi Serie Servomotoren für leichter belastete Armsegmente verwenden

EDM- und Spezialwerkzeugmaschinen — Achsantriebe an Drahterodiermaschinen, Bohr-/Gewindeschneidzentren und anderen spezialisierten CNC-Geräten, bei denen Beta i Motoren den Vorschubachsenantrieb übernehmen

T301 vs. T321 — Der Dichtungsunterschied

Der A860-2020-T301 und sein naher Verwandter A860-2020-T321 teilen sich die gleiche BiA128 Encoder-Bezeichnung und die 128K Absolutwert-Auflösung. Der Unterschied liegt im Umweltschutz: Der T321 ist IP67-zertifiziert für bessere Beständigkeit gegen Flüssigkeitseintritt und ist somit die richtige Wahl für Motoren in kühlmittelbeanspruchten Positionen. Der T301 ist die Standardversion, die für typische Werkzeugmaschinenumgebungen geeignet ist. Beide Varianten bieten identische elektrische und Rückkopplungsleistungen. Die Auswahl der richtigen Variante hängt vom Standort des Motors an der Maschine und seiner Exposition gegenüber Kühlmittel oder Schneidflüssigkeit ab.

FAQ

F1: Welche FANUC Servomotoren sind mit dem A860-2020-T301 kompatibel?

Der A860-2020-T301 BiA128 Encoder ist in FANUC Beta i Serie AC-Servomotoren verbaut, die Modelle von βi2 bis βi22 und verwandte Varianten umfassen. Er wird auch in bestimmten Alpha i Serie Kleinleistungsmotoren (Bereich ai4 bis ai50) verwendet, wenn sie in Systemen mit 61xx Serie Verstärkern installiert sind. Das Typenschild des Motors oder die Wartungsdokumentation von FANUC gibt die korrekte Encoder-Teilenummer für jedes spezifische Motormodell an.

F2: Was ist der Unterschied zwischen Absolutwert- und Inkremental-Impulsgebern in FANUC-Systemen?

Ein Absolutwert- Impulsgeber wie der A860-2020-T301 speichert Positionsdaten und liefert für jeden Wellenwinkel einen eindeutigen Positionswert — 128.000 Positionen pro Umdrehung. Die Position wird über Stromabschaltungen durch eine Pufferbatterie im Servo-Verstärker beibehalten. Beim Einschalten ist die Achsposition sofort bekannt. Ein Inkremental- Encoder zählt nur die Bewegung von einem Referenzpunkt; nach jeder Stromunterbrechung ist eine Referenzfahrt erforderlich, bevor die Achse verwendet werden kann. Absolutwertsysteme eliminieren diesen Referenzfahrt-Schritt und sparen Zeit bei jedem Maschinenstart.

F3: Die CNC zeigt einen Impulsgeber-Alarm auf der Achse an, die diesen Encoder verwendet — ist es definitiv der Encoder, der ausgefallen ist?

Nicht unbedingt. Impulsgeber-Alarme können durch einen defekten Encoder, einen beschädigtes serielles Rückkopplungskabel, einen lockeren oder korrodierten Stecker oder in einigen Fällen einen defekten Servo-Verstärker verursacht werden. Bevor Sie den Encoder austauschen, überprüfen Sie das Kabel auf Beschädigungen über seine gesamte Länge und stellen Sie sicher, dass alle Stecker fest sitzen. Wenn Kabel und Stecker in Ordnung sind und der Alarm weiterhin besteht, ist der Encoder selbst die wahrscheinlichste Ursache. Das Testen des Motors an einem bekanntermaßen guten Verstärker mit einem geprüften Kabel kann den Encoder als Fehlerquelle bestätigen oder ausschließen.

F4: Wird eine Pufferbatterie benötigt, damit der A860-2020-T301 funktioniert?

Der Encoder funktioniert ohne Batterie — er gibt Absolutwert-Positionsdaten aus, sobald der Servo-Verstärker Strom liefert. Die Batterie (typischerweise im Servo-Verstärker installiert, nicht im Encoder) wird benötigt, um die Mehrumdrehungspositionsdaten über Stromabschaltungen der Maschine hinweg zu speichern. Ohne Batterie-Backup ist die Absolutwert-Position über eine Umdrehung beim Einschalten immer noch korrekt, aber der Mehrumdrehungszähler wird zurückgesetzt — was eine Referenzrückkehr erfordert. Für Maschinen, die ohne Referenzfahrt hochfahren müssen, ist die Aufrechterhaltung der Verstärkerbatterie unerlässlich.

F5: Kann der A860-2020-T301 repariert werden, oder muss er immer als komplette Einheit ausgetauscht werden?

Der A860-2020-T301 ist eine abgedichtete optische Einheit — eine Reparatur auf Komponentenebene ist für Endverbraucher keine praktikable Option und wird selbst von spezialisierten Reparaturwerkstätten im Allgemeinen nicht empfohlen. Der Encoder enthält präzise optische Elemente und Signalverarbeitungselektronik, die werkseitig miteinander abgedichtet sind. Wenn ein A860-2020-T301 ausfällt, ist der Austausch der kompletten Einheit der richtige und praktikable Weg. Deshalb ist die Bevorratung einer Ersatz-Einheit im Ersatzteilbestand die Standardempfehlung für jede CNC-Maschine, die diese Encoder verwendet.
