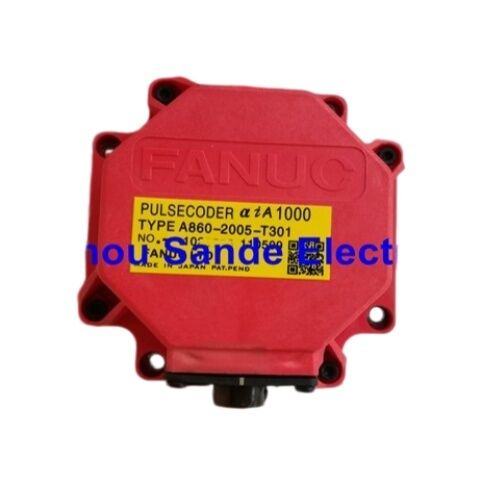

Marke: FANUC
Bezeichnung: Alpha i Inkremental 1000 (αiI1000)
Teilenummern: A860-2005-T301 / A8602005T301 10-poliger Stecker
Hergestellt in Japan | Auf Lager
Jedes geregelte Servosystem hängt von einer Sache ab, die korrekt funktioniert: präzises, kontinuierliches Feedback von der Motorwelle zur Steuerung. Der Motor liefert die Kraft. Der Verstärker verwaltet den Strom. Aber ohne einen funktionierenden Encoder, der jederzeit die tatsächlichen Positionsdaten meldet, kann keines dieser Elemente seine Aufgabe erfüllen. Positionsbefehle bleiben unerfüllt. Geschwindigkeitsprofile bleiben unbestätigt. Die Achse arbeitet offen geregelt — oder gar nicht.
Der FANUC A860-2005-T301 ist der Pulsecoder vom Typ αiI1000, der in FANUC Alpha i Serie AC-Servomotoren verbaut ist und eine breite Palette von Werkzeugmaschinen und industriellen Automatisierungsanwendungen abdeckt. Er ist im hinteren Enddeckel des Motors montiert, mechanisch mit der Rotorwelle gekoppelt und überträgt eine Million Rückmeldeimpulse pro Umdrehung über eine 10-polige Steckerschnittstelle an den Servo-Verstärker. Alles, was die CNC-Steuerung über die Position und Geschwindigkeit der Achse weiß, fließt durch diese Komponente.
Wenn der Pulsecoder ausfällt — und die Alarmcodes, die seinen Ausfall signalisieren, zu den störendsten Ereignissen in einer FANUC-gesteuerten Produktionsumgebung gehören —, bedeutet die Wiederherstellung des Maschinenbetriebs den Austausch dieses Teils durch die richtige Einheit, korrekt installiert und präzise auf das Motorlabel abgestimmt.
| Parameter | Detail |
|---|---|
| FANUC-Teilenummer | A860-2005-T301 |
| Gängige Bezeichnung | αiI1000 (Alpha i Inkremental 1000) |
| Encoder-Typ | Inkrementeller optischer Pulsecoder |
| Auflösung | 1.000.000 Impulse pro Umdrehung |
| Stecker | 10-polig |
| Montage | Integriert, hinterer Motor-Enddeckel |
| Motor-Kupplung | Oldham-Kupplung |
| Kompatibler Motorbereich | FANUC Alpha i Serie αi4 bis αi100 |
| Motor-Spannungsklassen | 200V AC und 400V AC (Hochspannung) |
| Drehzahlbereich | 3.000 U/min bis 6.000 U/min Nenn-Motorvarianten |
| Herkunft | Japan |
| Anwendung | CNC-Werkzeugmaschinen, servo-gesteuerte Automatisierung |
Datenquelle: FANUC AC Servo Motor αi Series Beschreibungen, Handbuch B-65262EN.
Die Bezeichnung αiI1000 bedeutet, dass dieser Encoder genau eine Million diskrete Rückmeldesignale für jede vollständige Umdrehung der Motorwelle erzeugt. Um dies in einen praktischen Kontext zu setzen: Wenn eine Servoachse eine Kugelumlaufspindel mit 10 mm Steigung antreibt, bewegt eine Motorumdrehung die Achse um 10 mm. Eine Million Encoder-Zählungen über diese 10 mm Verfahrweg geben der Steuerung eine Positionsauflösung von 0,00001 mm — 10 Nanometer pro Zählung an der Motorwelle, bevor eine mechanische Untersetzung berücksichtigt wird. In Wirklichkeit hängt die erreichbare Positioniergenauigkeit der Maschine von vielen Faktoren ab, die über die reine Encoder-Auflösung hinausgehen, aber der Encoder selbst ist nicht das limitierende Element.
Was die 1.000.000 ppr Auflösung im täglichen Bearbeitungsbetrieb direkt beeinflusst, ist die Qualität der Geschwindigkeitsrückmeldung bei niedrigen Drehzahlen und bei präzisen Konturbewegungen. Bei sehr niedrigen Vorschubgeschwindigkeiten — wie sie für Schlichtdurchgänge, Gewindeschneiden und synchronisiertes Tapping verwendet werden — erzeugt eine grobe Encoder-Auflösung Geschwindigkeitswelligkeit, die sich als Oberflächenunregelmäßigkeit am fertigen Teil zeigt. Eine feine Auflösung eliminiert diese Welligkeit an der Quelle und liefert der Geschwindigkeitsregelschleife saubere, kontinuierliche Daten, auch wenn sich die Achse langsam bewegt.
Deshalb hat FANUC diese Auflösung für eine breite Palette von Alpha i Motoren standardisiert, anstatt sie nur für High-End-Varianten zu reservieren. Eine konsistente Rückmeldequalität über den gesamten Motorbereich vereinfacht die Verwaltung von CNC-Parametern und stellt sicher, dass die Leistungseigenschaften unabhängig davon, welche Achse eine bestimmte Motorgröße antreibt, vorhersehbar sind.
Innerhalb der FANUC A860-2005 Serie werden zwei Arten von Pulscodern hergestellt: inkrementell (diese Einheit, αiI) und absolut (αiA, Teilenummer A860-2000-T301). Beide erreichen die gleiche 1.000.000 ppr Auflösung. Der Betriebsunterschied ist grundlegend.
Ein absoluter Pulsecoder speichert und kommuniziert kontinuierlich eine vollständige Positionsadresse über mehrere Umdrehungen. Die Batterie des Servo-Verstärkers hält diese Positionsdaten über Stromausfälle hinweg aufrecht. Wenn die Maschine eingeschaltet wird, kennt die Steuerung sofort die absolute Position jeder Achse — keine Bewegung erforderlich, keine Nullpunkt-Referenzfahrt nötig.
Ein inkrementeller Pulsecoder zählt Positionsänderungen von einer Referenz, die beim Einschalten festgelegt wurde. Er hat kein Gedächtnis für die absolute Position zwischen den Stromzyklen. Wenn die Maschine startet, muss jede Achse mit einem inkrementellen Encoder eine Referenzrückfahrt (Nullpunktfahrt) durchführen, um eine bekannte Startposition festzulegen, bevor die CNC Programme ausführen kann. Dies ist ein normaler, konstruktiver Betriebsablauf — keine Einschränkung oder Fehlerzustand. So funktionieren inkrementelle Systeme einfach.
FANUC Maschinen werden bei der Inbetriebnahme für absolute oder inkrementelle Rückmeldung auf jeder Achse konfiguriert, und die Parameter des Servo-Verstärkers spiegeln diese Wahl wider. Der A860-2005-T301 ist vom inkrementellen Typ. Wenn das Motorlabel diese Teilenummer zeigt, läuft das System mit inkrementeller Rückmeldung auf dieser Achse. Der Ersatz-Encoder muss vom gleichen Typ sein — der Einbau eines absoluten Pulscoders auf einer inkrementell konfigurierten Achse führt zu Fehlern, die den Betrieb verhindern.
Der wichtigste Schritt vor dem Kauf eines Ersatz-Pulscoders ist das Ablesen der Teilenummer auf dem Etikett, das am aktuellen Encoder im Motor angebracht ist — nicht auf dem Typenschild des Motors, sondern auf dem eigenen Etikett des Encoders am hinteren Enddeckel.
Das Etikett zeigt eine der Teilenummern der A860-Serie. Wenn dort A860-2005-T301 steht, ist diese Auflistung der direkte Ersatz. Wenn dort A860-2000-T301 (absoluter Typ), A860-2001-T301 (16 Millionen ppr absolut) oder eine andere Variante steht, wird ein anderes Teil benötigt. Die vollständige Teilenummer — einschließlich Präfix, Basisnummer und Suffix — muss exakt übereinstimmen. Teilweise Übereinstimmungen innerhalb der Serie sind nicht austauschbar.
Dieser Verifizierungsschritt dauert weniger als eine Minute und eliminiert die Möglichkeit, die richtige Marke und den allgemeinen Typ, aber die falsche Spezifikation für die spezifische Motor- und Verstärkerkombination zu erhalten.
FANUC CNC-Steuerungen melden Encoder-bezogene Fehler über das Servo-Alarmsystem. Die Alarmnummerierung variiert je nach Steuerungmodell (0i, 16i/18i/21i, 30i/31i/32i), aber gängige Alarmkategorien, die mit Pulsecoder-Ausfall verbunden sind, umfassen:
SV (Servo) Alarme im Bereich der 300er-Serie bei FANUC 0i und verwandten Steuerungen, insbesondere solche, die eine Abnormität des Rückmeldesignals, einen Kommunikationsfehler zwischen Verstärker und Encoder oder einen Zählfehler im Rückmeldekanal anzeigen. Bei 30i/31i/32i Systemen erscheinen die entsprechenden Alarme in anderen Nummernbereichen, beschreiben aber die gleichen zugrunde liegenden Bedingungen.
Diese Alarme können auch durch ein beschädigtes Encoder-Kabel (das Kabel zwischen CN2 am Verstärker und dem Motor-Encoder-Anschluss) oder eine fehlerhafte Servo-Verstärker CN2-Schnittstellenschaltung verursacht werden. Bevor Sie den Pulsecoder verurteilen, überprüfen Sie das Kabel — inspizieren Sie es auf physische Schäden, verbogene Pins, lockeren Sitz an beiden Anschlussenden. Ein Kabeltausch mit einer bekannten guten Einheit ist der schnellste Weg, den Fehler auf das Kabel oder den Encoder zu isolieren. Wenn der Alarm den Motor unabhängig vom verwendeten Kabel verfolgt, ist der Pulsecoder die wahrscheinlich ausgefallene Komponente.
Der A860-2005-T301 gehört zu einer Familie von Pulscodern, die das gleiche physische Montageformat teilen, sich aber in Rückmeldetyp und Auflösung unterscheiden. Das Verständnis der Serie verhindert Bestellfehler:
| Teilenummer | Typ | Bezeichnung | Auflösung |
|---|---|---|---|
| A860-2000-T301 | Absolut | αiA1000 | 1.000.000 ppr |
| A860-2005-T301 | Inkremental | αiI1000 | 1.000.000 ppr |
| A860-2001-T301 | Absolut | αiA16000 | 16.000.000 ppr |
| A860-2010-T301 | Absolut | αi-AB128 | 128 Positionen/Umdrehung |
Der A860-2000-T301 und der A860-2005-T301 sehen äußerlich ähnlich aus und haben die gleiche Auflösung — sie sind nicht austauschbar. Der A860-2001-T301 ist ein völlig separates Produkt mit 16-fach höherer Auflösung. Der A860-2010-T301 wird in ganz anderen Anwendungskontexten verwendet.
Der A860-2005-T301 wird mit dem gleichen Verfahren ersetzt, das für die gesamte FANUC Alpha i Motorenreihe dokumentiert ist:
Vier M4 Innensechskantschrauben sichern den Pulsecoder am Motor-Enddeckel. Diese vier Schrauben werden entfernt; die M3-Schrauben, die sich neben jeder M4-Schraube befinden, sind Motor-Montagebefestiger, die während dieses Verfahrens nicht berührt werden dürfen. Das Lösen der M3-Schrauben beeinträchtigt die interne Motorbaugruppe und verursacht zusätzliche Schäden.

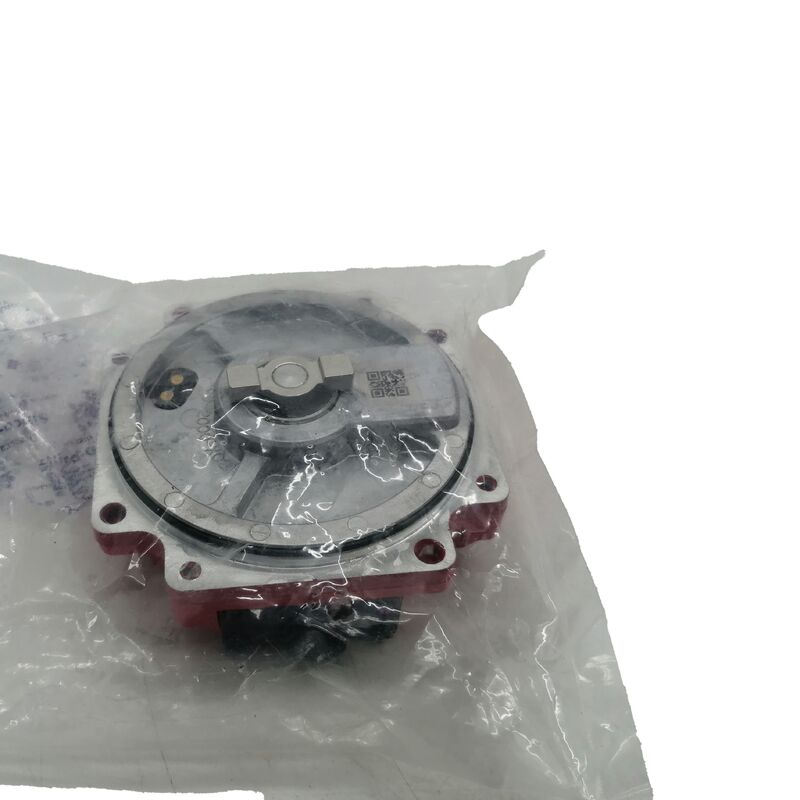

Der Pulsecoder wird mit seiner Oldham-Kupplung entfernt. Eine neue Kupplung sollte zusammen mit dem neuen Encoder installiert werden — die Kupplung ist preiswert, und die Installation einer verschlissenen Kupplung unter einem neuen Encoder überträgt bestehende, durch Fehlausrichtung verursachte Belastungen vom ersten Betriebsmoment an die Ersatz-Einheit.
Der neue Pulsecoder wird eingesetzt, bis der O-Ring vollständig in der Nut zwischen der Motoraufnahme und dem Encoderkörper sitzt. Der O-Ring darf nicht eingeklemmt oder aus seiner Aufnahme geraten — ein verrutschter O-Ring lässt den Motor-Enddeckel undicht. Die vier M4-Schrauben werden wieder eingebaut und angezogen.
Sowohl der Pulsecoder als auch die Oldham-Kupplung sind Präzisionskomponenten, die empfindlich auf physische Stöße und Kontamination reagieren. Bewahren Sie sie in ihrer Verpackung auf, bis zum Zeitpunkt der Installation, und handhaben Sie sie ohne Stöße oder Exposition gegenüber Spänen oder Kühlmittel.
FANUC-Teile — insbesondere Encoder- und Verstärkerkomponenten mit hoher Nachfrage — werden aktiv gefälscht. Nicht-echte Pulsecoder erzeugen typischerweise anhaltende Alarmcodes, die nicht gelöscht werden können, oder funktionieren intermittierend, bevor sie innerhalb einer kurzen Serviceperiode ausfallen. Gefälschte Einheiten werden über nicht verifizierte Kanäle vertrieben und häufig mit täuschend echten FANUC-Markierungen und Teilenummern versehen.
Der praktische Schutz besteht darin, von Lieferanten zu beziehen, die verifizierbare, dokumentierte Lagerbestände führen. Echte FANUC-Fertigung wird durch Kennzeichnungen mit Herkunft Japan und konsistente FANUC-Seriennummern- und Datumscodes auf dem Encoder-Etikett bestätigt. Wenn nach Erhalt einer Einheit Zweifel an der Echtheit bestehen, vergleichen Sie die Etikettendetails und die Gehäusekonstruktion mit bekannten echten Beispielen, bevor Sie sie installieren.
F1: Meine Maschine zeigt einen FANUC SV-Alarm auf einer Achse an, aber der Motor läuft auf einer anderen Testachse einwandfrei. Woher weiß ich, ob der Pulsecoder defekt ist oder ob es das Encoder-Kabel ist?
Dies ist eine häufige diagnostische Situation, und das Kabel ist der richtige Ansatzpunkt, da es schneller auszutauschen und kostengünstiger zu ersetzen ist als der Pulsecoder. Wenn Sie zwei Achsen mit demselben Kabeltyp haben, schließen Sie vorübergehend den Motor der verdächtigen Achse an das Encoder-Kabel der funktionierenden Achse an (während die Stromverkabelung an der richtigen Achse bleibt). Wenn der Alarm verschwindet oder dem Kabel zur anderen Achse folgt, ist das Kabel defekt. Wenn der Alarm unabhängig davon, welches Kabel angeschlossen ist, am Motor verbleibt, ist der Pulsecoder die wahrscheinliche Fehlerursache. Eine zweite Bestätigungsmethode ist der Anschluss des verdächtigen Motors an einen bekannten guten Verstärker auf einem Prüfstand oder einer Ersatzachse — wenn derselbe Alarm sofort mit einem anderen Verstärker und Kabel auftritt, ist der Encoder die Ursache. Gehen Sie nicht davon aus, dass der Pulsecoder defekt ist, bevor das Kabel ausgeschlossen wurde.
F2: Nach dem Austausch des A860-2005-T301 fordert die Maschine jedes Mal eine Referenzrückfahrt, wenn sie eingeschaltet wird. Ist das normal, oder ist bei der Installation etwas schief gelaufen?
Dies ist ein völlig normales Verhalten für ein inkrementelles Encoder-System und hat nichts mit der Installationsqualität zu tun. Der Pulsecoder vom Typ αiI1000 speichert die absolute Position nicht zwischen den Stromzyklen — das ist ein grundlegendes Merkmal des inkrementellen Designs. Jedes Mal, wenn die Maschine eingeschaltet wird, hat das Servo-System keine gespeicherte Kenntnis über die Position der Achse. Die Referenzrückfahrt stellt dieses Wissen her, indem sie die Achse zu einer bekannten mechanischen Referenzposition bewegt, wonach die Steuerung die Position inkrementell von diesem Startpunkt für den Rest der Sitzung verfolgt. Dies ist das Standardverfahren für alle FANUC-Maschinen, die inkrementelle Rückmeldung verwenden. Wenn eine Maschine, die zuvor einen absoluten Pulsecoder (αiA-Typ) verwendete, nach dem Einbau eines inkrementellen Ersatzes nun eine Referenzrückfahrt verlangt, würde dies darauf hindeuten, dass der falsche Encoder-Typ installiert wurde — aber wenn der A860-2005-T301 immer der Encoder auf dieser Achse war, bestand die Anforderung der Referenzrückfahrt auch vor dem Austausch.
F3: Ist der A860-2005-T301 mit FANUC Robotersteuerungen wie der R-30iB oder R-30iA kompatibel, oder ist er ausschließlich für CNC-Werkzeugmaschinen-Servomotoren bestimmt?
Der A860-2005-T301 ist hauptsächlich mit FANUC Alpha i Serie AC-Servomotoren für CNC-Werkzeugmaschinenanwendungen verbunden, wo er während der Herstellung in den Motor eingebaut wird. FANUC Robotersysteme verwenden ihre eigenen Servo-Motor- und Encoder-Familien, die sich sowohl in der mechanischen Form als auch im Encoder-Protokoll von der Werkzeugmaschinen-Alpha i Serie unterscheiden. Obwohl es spezifische Roboter-Servo-Motor-Konfigurationen geben kann, die identische oder ähnliche Pulsecoder-Hardware verwenden, sollte der Austausch von Roboter-Encoder-Komponenten anhand der Teilenummer des spezifischen Roboter-Motor-Labels und der Dokumentation der Robotersteuerung bestätigt werden, anstatt von der Kompatibilität mit CNC-Anwendungen auszugehen. Für die Wartung von CNC-Werkzeugmaschinen — VMCs, HMCs, Drehzentren und ähnliche Geräte, die Alpha i Serie Servomotoren verwenden — ist der A860-2005-T301 das bestätigte anwendbare Teil, wenn das Motorlabel übereinstimmt.
F4: Was ist die Oldham-Kupplung und ist es immer notwendig, sie bei einem Pulsecoder-Wechsel zu ersetzen?
Die Oldham-Kupplung ist eine dreiteilige flexible Kupplung, die sich zwischen der Motorwelle und dem Pulsecoder-Eingang befindet. Das Mittelteil hat auf beiden Seiten Antriebsschlitze, die mit entsprechenden Antriebselementen an der Motorwellennabe und der Pulsecoder-Eingangsscheibe ineinandergreifen. Diese Anordnung überträgt die Drehung von der Motorwelle zum Encoder und toleriert gleichzeitig geringe axiale und winklige Fehlausrichtungen, die in realen Motorbaugruppen immer in gewissem Maße vorhanden sind. Ohne die Oldham-Kupplung würden Fehlausrichtungen während des Betriebs kontinuierlich Biege- und Radialkräfte auf das interne Lager und die optische Baugruppe des Pulscoders ausüben, was zu einem vorzeitigen Ausfall des Encoders führen würde. FANUCs eigene Service-Dokumentation empfiehlt die Installation einer neuen Kupplung zusammen mit einem neuen Pulsecoder. Die Kupplung hat eine begrenzte Lebensdauer und entwickelt nach langer Betriebszeit Verschleiß an ihren Antriebsschlitzen. Die Wiederverwendung einer alten Kupplung unter einem neuen Encoder bedeutet, dass der neue Encoder die durch Verschleiß verursachte Fehlausrichtung der alten Kupplung von der ersten Betriebsstunde an übernimmt. Die Kupplung ist ein kostengünstiger Artikel im Vergleich zum Encoder — ihr gleichzeitiger Austausch ist das korrekte Verfahren.
F5: Kann ich nur den Pulsecoder beziehen und ihn selbst in einen Motor einbauen, oder erfordert der Austausch normalerweise einen FANUC-Servicetechniker?
Das Verfahren zum Austausch des Pulscoders ist in den FANUC Servo-Motor-Handbüchern dokumentiert und wird routinemäßig von internen Wartungsingenieuren bei Werkzeugmaschinenanwendern weltweit ohne Beteiligung des FANUC-Services durchgeführt. Das physische Verfahren beinhaltet das Entfernen von vier M4-Schrauben, das Herausziehen des alten Encoders und der Kupplung, das Einsetzen des neuen Encoders und der Kupplung in der richtigen Ausrichtung, das korrekte Einsetzen des O-Rings und das Wiederanbringen der Schrauben. Außer Standard-Innensechskantschlüsseln ist kein Spezialwerkzeug erforderlich. Die kritischen Elemente sind: korrekte Schraubenidentifikation (die zu entfernenden M4-Schrauben im Gegensatz zu den M3-Schrauben, die nicht angefasst werden dürfen), korrekter Sitz des O-Rings, Handhabung ohne Stoß oder Kontamination und — nach dem Austausch — Durchführung der Referenzrückfahrt der Maschine, um die Achsenpositionsreferenz wiederherzustellen. Was normalerweise eine Werksservicebeteiligung erfordert, ist, wenn der Austausch den Alarm nicht behebt, was auf einen tieferen Verstärker- oder Verkabelungsfehler hindeutet, der Diagnosegeräte zur Isolierung benötigt. Für einen einfachen Encoder-Austausch, bei dem der Pulsecoder als Fehlerursache bestätigt wurde, ist das Verfahren für jeden kompetenten Wartungstechniker, der mit der Maschine vertraut ist, durchführbar.
