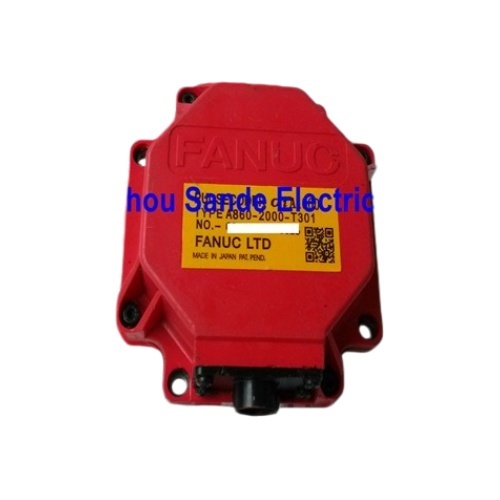

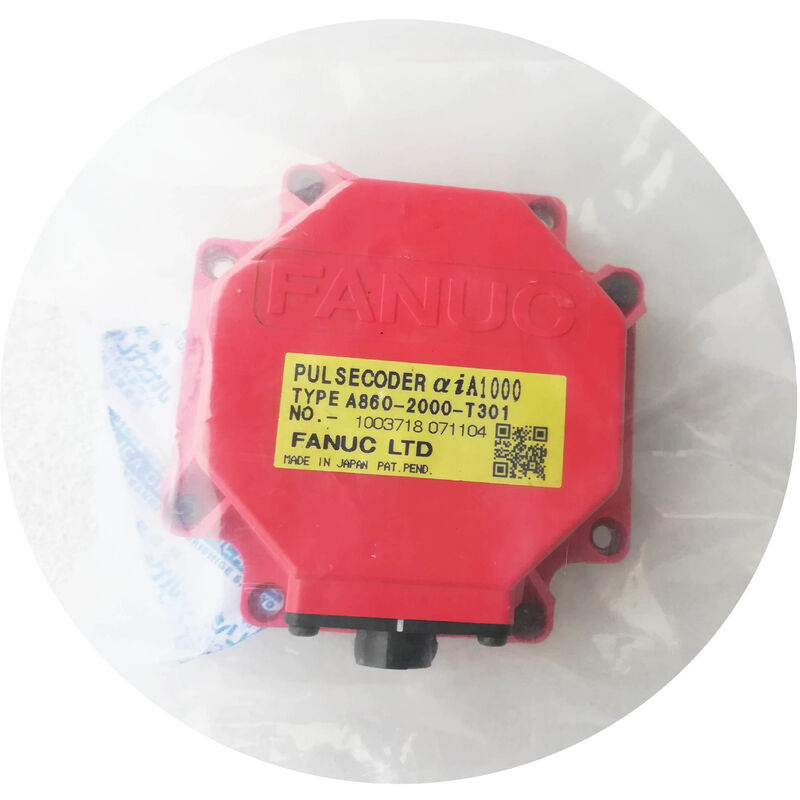

FANUC A860-2000-T301 Pulsecoder (αiA1000)

Absolut-Typ | 1.000.000 Impulse/Umdrehung | Serielle Schnittstelle | FANUC Alpha i (αi) AC-Servomotoren | Oldham-Kupplung | IP65 | 10-poliger Stecker | Hergestellt in Japan

Der Encoder im Herzen des αi-Servosystems

Jede Bewegung an einer FANUC αi-ausgestatteten Maschine — eine Inkrementierung von 0,001 mm an einer CNC-Drehmaschine, eine 6-Achsen-Interpolation an einem Industrieroboter, eine Eilgangbewegung über 500 mm in Sekundenbruchteilen — hängt von Positionsdaten ab, die aus einem kleinen optischen Gerät stammen, das an der Rückseite jedes Servomotors montiert ist. Ohne präzises, kontinuierliches und zuverlässiges Feedback von diesem Gerät gibt es keine Regelung im geschlossenen Regelkreis. Es gibt nur eine Bewegung im offenen Regelkreis: schnell, annähernd und ungeeignet für die Präzisionsfertigung.

Der FANUC A860-2000-T301 ist der absolute Pulsecoder αiA1000 — der Feedback-Sensor, der speziell für die FANUC Alpha i (αi) Serie von AC-Servomotoren entwickelt wurde. Mit 1.000.000 Impulsen pro Umdrehung, die über eine serielle Schnittstelle geliefert werden, absoluter Positionsbeibehaltung über Stromzyklen hinweg und einem Oldham-Kupplungsdesign, das Wellenfehlausrichtungen toleriert, ohne die Genauigkeit zu beeinträchtigen, ist dieser Encoder sowohl die am weitesten verbreitete als auch die wartungskritischste Komponente im αi-Servosystem.

Er findet sich auf CNC-Bearbeitungszentren, Drehzentren, Laserschneidern und FANUC-Industrierobotern in Fertigungsbetrieben aller wichtigen Industriezweige weltweit.

Technische Spezifikationen

Von Alpha zu Alpha i: Wo dieser Encoder in die FANUC-Geschichte passt

Die FANUC-Servomotoren-Produktlinie entwickelte sich über klar definierte Generationen, und die Encoder-Namensgebung spiegelt diesen Fortschritt direkt wider. Die ursprüngliche Alpha (α)-Serie — die Motoren, die mit dem Encoder A860-0370-V502 (αA1000) ausgestattet waren — stellte die serielle Pulsecoder-Plattform der ersten Generation von FANUC dar. Die darauf folgende Alpha i (αi)-Serie brachte bedeutende Fortschritte in der Motorleistung, der Antriebssystemkommunikation und der Integration von Sicherheitsfunktionen und erforderte eine neue Generation von Pulsecoder-Hardware, um Schritt zu halten.

Der A860-2000-T301 ist diese neue Generation. Das "i" in αiA1000 ist nicht kosmetisch — es bedeutet ein überarbeitetes serielles Schnittstellenprotokoll, aktualisierte interne Hardware und Kompatibilität mit den αi-Serien-Verstärkern (Familien A06B-6114, A06B-6117, A06B-6130) und der Generation von FANUC CNC- und Robotersteuerungen, die mit ihnen arbeiten. Die αi-Motoren und der A860-2000-T301 sind systemabgestimmte Komponenten; der ältere αA1000 aus der ursprünglichen Alpha-Serie kann den αiA1000 nicht ersetzen, und die Verstärkerhardware wird ihn ablehnen.

Das Verständnis dieser Generationsgrenze ist beim Beschaffen von Ersatzteilen am wichtigsten. Eine Maschine mit αi-Serien-Motoren benötigt den A860-2000-T301. Eine ältere Maschine mit originalen Alpha (nicht-i) Motoren benötigt den A860-0370-V502. Das Mischen der beiden ist ohne Änderungen an Verstärker und Motor nicht möglich.

1.000.000 Impulse pro Umdrehung: Was diese Auflösung liefert

Eine Million Zählungen pro Wellenumdrehung ist keine Zahl, die zu Marketingzwecken existiert. Sie hat eine konkrete physikalische Bedeutung für die Positionierungsfähigkeit der Maschine.

Die Dokumentation der FANUC Servo-Verstärker der αi-Serie (B-65262EN) besagt ausdrücklich, dass die Auflösungsklasse von 1.000.000 ppr den Motor für Anwendungen von einfacher Positionierung bis hin zu denen mit höchster Präzision einsetzbar macht. Der Grund liegt direkt darin, wie Positions- und Geschwindigkeitsregelkreise funktionieren. Bei 1.000.000 ppr erzeugt ein Motor, der sich mit 3.000 U/min dreht, 50.000.000 Feedback-Zählungen pro Sekunde — eine Rate, die im Verhältnis zur Aktualisierungsfrequenz des Regelkreises so hoch ist, dass das Rauschen der Geschwindigkeitsmessung effektiv verschwindet. Der Servo kann bei jeder U/min eine genaue Momentangeschwindigkeit berechnen, ohne die Quantisierungsartefakte, die Encoder mit geringerer Auflösung einführen, insbesondere bei langsamen Vorschüben.

Für ein Bearbeitungszentrum, das mit einer Vorschubgeschwindigkeit von 100 mm/min auf einer Kugelgewindespindel schneidet, dreht sich der Servomotor möglicherweise nur mit 50–200 U/min. Bei diesen Geschwindigkeiten ist die Encoder-Auflösung von entscheidender Bedeutung. Ein 3.000 ppr Encoder liefert unter diesen Bedingungen nur 150–600 Zählungen pro Sekunde — kaum genug, um eine gleichmäßige Geschwindigkeitsrückmeldung aufrechtzuerhalten. Die 1.000.000 ppr des αiA1000 liefern 833.000–3.333.000 Zählungen pro Sekunde bei den gleichen mechanischen Geschwindigkeiten, was dem Geschwindigkeitsregelkreis die benötigte Auflösung für gleichmäßige, klapperfreie Schnitte bei langsamen Vorschüben verleiht.

Absolute Position: Null Referenzfahrt, Null Wartezeit

Der operative Unterschied zwischen einem absoluten und einem inkrementellen Encoder ist jedes Mal spürbar, wenn eine Maschine eingeschaltet wird.

Ein inkrementeller Encoder hat kein Gedächtnis. Die Position wird beim Einschalten auf Null zurückgesetzt. Die CNC muss eine Referenzrückfahrt durchführen — jede Achse wird angewiesen, mit kontrollierter Geschwindigkeit zu ihrem festen Anschlag oder Referenznocken zu fahren —, bevor eine gültige Position vorhanden ist. An einem großen Bearbeitungszentrum mit vier oder fünf Achsen dauert die Durchführung von Referenzrückfahrten Minuten. Wenn die Maschine mitten im Zyklus per Not-Aus gestoppt wird, sind Referenzrückfahrten erforderlich, bevor die Produktion wieder aufgenommen werden kann.

Der A860-2000-T301 behält seine absolute Positionszählung kontinuierlich bei, unterstützt durch eine 3V-Lithiumbatterie im Servo-Verstärkerschrank. Wenn die Hauptstromversorgung nach einer Unterbrechung zurückkehrt — eine kontrollierte Abschaltung, ein Not-Aus, ein Stromausfall —, überträgt die Encoder-Schnittstelle sofort die gespeicherte absolute Position. Jede Achse ist bekannt. Die CNC verifiziert die Positionen, der Bediener bestätigt, und die Produktion wird fortgesetzt.

Der Batterieschutzmechanismus ist abgestuft: Der Servo-Verstärker überwacht die Batteriespannung und generiert eine Warnmeldung bei niedrigem Batteriestand, bevor die Spannung das Niveau erreicht, bei dem Positionsdaten verloren gehen könnten. Ein rechtzeitiger Batteriewechsel — durchgeführt, während die Positionsdaten noch sicher gespeichert sind — verursacht keinerlei Unterbrechung der Achsenkalibrierung.

Die Oldham-Kupplung: Konstruktion zur Vermeidung von Fehlausrichtungsfehlern

Eines der markantesten Merkmale, die in den Produktlisten von Radwell und IQ Electro für den A860-2000-T301 aufgeführt sind, ist die Oldham-Kupplungsschnittstelle. Dieses mechanische Detail ist es wert, verstanden zu werden, da es die Lebensdauer des Encoders direkt beeinflusst.

Eine Oldham-Kupplung ist ein dreiteiliges mechanisches Gerät, das die Drehung zwischen zwei Wellen überträgt, die möglicherweise nicht perfekt koaxial sind. Die beiden äußeren Scheiben sind mit der Motorwelle bzw. der Encoder-Scheibe verbunden, während eine zentrale, schwimmende Scheibe mit orthogonalen Schlitzen auf jeder Seite sowohl parallele Versätze als auch leichte Winkelabweichungen zwischen den beiden Wellen ausgleicht. Dieser Ausgleich erfolgt, ohne die Fehlausrichtungskräfte auf die internen Lager des Encoders zu übertragen.

Warum ist das wichtig? Im Design des α- und αi-Serien-Pulsecoders ist der Encoder an der Rückseite des Motors montiert und wird über diese Kupplung angetrieben. Im Laufe der Lebensdauer des Motors können thermische Zyklen, mechanische Stöße durch Achsenüberlauf und allgemeine Abnutzung geringe Mengen an Wellenschlag verursachen, die sonst die Encoderlager asymmetrisch belasten würden. Die Oldham-Kupplung absorbiert diese Fehlausrichtung kontinuierlich und reduziert die Lagerbelastung im Encoder erheblich. Ausgefallene Kupplungen — die nach erheblichen Betriebsstunden reißen oder verschleißen können — sind selbst ein dokumentierter Ausfallmodus bei αiA1000-Pulsecoder-Systemen und sollten bei jedem Zugriff auf den Encoder inspiziert werden.

Anwendungsbereich: CNC-Maschinen und Roboter gleichermaßen

Der A860-2000-T301 deckt zwei verschiedene FANUC-Anwendungsbereiche ab, was die breite Akzeptanz der αi-Servomotorenplattform widerspiegelt.

CNC-Werkzeugmaschinen — Bearbeitungszentren, Drehzentren, Mill-Turn-Maschinen und Schleifsysteme, die FANUC 0i, 16i, 18i, 21i, 30i, 31i und 32i Steuerungen mit αi-Serien-Antrieben verwenden, tragen diesen Pulsecoder routinemäßig auf ihren Vorschub- und Hilfsachsen. Die Motorfamilien αiS (Standardträgheit) und αiF (Hochgeschwindigkeit) im Bereich von 4/4000 bis 40/4000 stellen die Kernmaschinenausstattung dar.

FANUC Industrieroboter — Die Robotersteuerungen R-J3, R-J3iB, R-30iA und R-30iB, gepaart mit αi-Gelenkmotoren, verwenden ebenfalls den A860-2000-T301. An Roboterachsen ist die Beibehaltung der absoluten Position besonders kritisch — ein Roboter ohne gültige Gelenkpositionen kann sich nicht sicher bewegen, und ein Referenzrückfahrverfahren an einem 6-Achsen-Industrieroboterarm ist ein langsamer, platzraubender Prozess, den Produktionsumgebungen stark vermeiden möchten. Der absolute Pulsecoder eliminiert diese Anforderung im Normalbetrieb vollständig.

Ein verifiziertes Beispiel aus der Gemeinschaft der FANUC-Teilespezialisten: Der Motor A06B-0243-B100 (ein αiS 4/4000 Achsmotor) trägt den A860-2000-T301 als werkseitig spezifizierten Pulsecoder. Eine ähnliche Spezifikation gilt für die breitere αiS- und αiF-Motorfamilie.

Encoder-Kabel: Beschaffung des richtigen Begleiters

Der A860-2000-T301 enthält kein integriertes Kabel — der Encoderkörper endet in einem 10-poligen IP65-Stecker, der eine separate Signalkabelbaugruppe aufnimmt. Die von FANUC spezifizierte Kabelserie für diesen Encoder umfasst die A660-2005-T505 (5 Meter, gerade Stecker) und A660-2005-T506 (alternative 5m-Spezifikation), wobei längere Versionen in der A660-2005-Serie bis zu 15 Meter erhältlich sind.

Die Bedeutung des Kabelzustands bei der Fehlerdiagnose von Encodern kann nicht hoch genug eingeschätzt werden. Ausfälle von Encoder-Signalkabeln — Korrosion der Stecker am Motor- oder Verstärkerende, Isolationsscheuern an den Eintrittspunkten des Kabelmanagements und Bruch der Schirmkontinuität — sind dokumentierte häufige Ursachen für Encoder-bezogene Alarme bei FANUC αi-Systemen. Bevor der Pulsecoderkörper selbst als defekt eingestuft wird, ist die Inspektion und der Austausch des Signalkabels der von FANUC CNC-Spezialisten empfohlene erste diagnostische Schritt. Das Kabel ist eine separate, kostengünstigere Komponente, und sein Ausfallmodus ist auf Alarm-Ebene von einem Ausfall des Encoderkörpers nicht zu unterscheiden.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem A860-2000-T301 und dem älteren A860-0370-V502, und können sie austauschbar verwendet werden?

Die beiden Encoder stammen aus verschiedenen FANUC Servo-Motorgenerationen und sind nicht austauschbar. Der A860-0370-V502 (αA1000) wurde für die ursprüngliche Alpha (α)-Serie von Motoren und Verstärkern entwickelt. Der A860-2000-T301 (αiA1000) ist der Nachfolger, der für die Alpha i (αi)-Serie mit einem überarbeiteten seriellen Schnittstellenprotokoll entwickelt wurde. Die physischen Einbaumaße können ähnlich sein, aber die elektrische Schnittstelle und das Kommunikationsprotokoll unterscheiden sich zwischen den beiden Generationen. Das Einsetzen eines A860-0370-V502 in ein αi-Serien-Verstärkersystem führt zu einem Kommunikationsfehler; der Verstärker kann die seriellen Daten des älteren Encoders nicht dekodieren. Bestätigen Sie immer, dass die Encoder-Generation mit der Motor- und Verstärkerserie übereinstimmt, bevor Sie bestellen.

F2: Welche CNC-Alarme deuten auf einen Ausfall des A860-2000-T301 Encoders bei FANUC 0i und 30i Seriensteuerungen hin?

Pulsecoder-Fehler bei FANUC 0i/16i/18i/30i Steuerungen fallen in die Kategorie der Servoalarme. Die relevantesten sind SV0300 (APC-Alarm: Referenzposition erforderlich), der nach Batterieversagen oder Encoderwechsel erscheint; SV0360 (Pulse Coder Kommunikationsfehler), der auf ein serielles Datenverbindungsproblem hinweist — Kabel, Stecker oder Encoder-Elektronik; und SV0368/SV0369 (Pulse Coder Hardware-Alarm), der einen Fehler anzeigt, der in der internen Selbstdiagnose des Encoders erkannt wurde. Ein SV0362-Alarm (Pulse Coder Phasenalarm) kann auf eine Verschlechterung des optischen Elements hinweisen. Bevor Sie den Encoderkörper ersetzen, inspizieren Sie immer das Encoder-Signalkabel und ersetzen Sie es gegebenenfalls, da Kabeldefekte identische Alarmmeldungen wie Encoderkörperausfälle verursachen und deutlich häufiger vorkommen.

F3: Erfordert der Austausch des A860-2000-T301 nach der Installation eine Referenzfahrt?

Ja, aber nur einmal. Wenn ein absoluter Pulsecoder ersetzt wird, beginnt der interne absolute Positionszähler des Encoders neu — er hat keine Historie, wo die Achse positioniert war. Die CNC generiert einen APC-Alarm (SV0300), der eine Referenzfahrt anfordert. Nach Durchführung der Referenzfahrt — die die Nullposition der Achse festlegt — speichert der Encoder absolute Positionsdaten, die von der Batterie unterstützt werden, und der normale absolute Betrieb wird fortgesetzt. Weitere Referenzfahrten sind nicht erforderlich, es sei denn, die Batterie wird vollständig entladen, der Encoder wird erneut ersetzt oder der Motor wird für einen längeren Zeitraum vom Antriebssystem getrennt, der die Backup-Batterie erschöpft.

F4: Was ist die Oldham-Kupplung und wie wirkt sich ihr Ausfall auf die Encoderleistung aus?

Die Oldham-Kupplung ist eine dreiteilige flexible mechanische Kupplung, die die hintere Welle des Motors mit der Messscheibe des Encoders verbindet und kleine Wellenfehlausrichtungen kompensiert, ohne Fehlausrichtungskräfte auf die internen Lager des Encoders zu übertragen. Wenn die Oldham-Kupplung verschleißt oder reißt — ein Zustand, der nach hohen Betriebsstunden auftreten kann, insbesondere in Umgebungen mit häufiger schneller Beschleunigung und Verzögerung —, kann der Encoder intermittierende Signalstörungen, unregelmäßige Positionszählungen oder erhöhte Rauschen im Geschwindigkeitsrückkopplungssignal erzeugen. Diese Symptome können einer Verschlechterung des optischen Elements oder Kabelinterferenzen ähneln. Bei jedem Pulsecoderwechsel oder jeder Motorwartung gilt die Inspektion und der Austausch der Oldham-Kupplung zusammen mit dem Encoderkörper als gute Praxis für FANUC-Wartungsspezialisten. Ersatzkupplungssätze sind in der Regel als separate Serviceartikel erhältlich.

F5: Ist der A860-2000-T301 zusätzlich zu CNC-Werkzeugmaschinen mit FANUC Robotersystemen kompatibel?

Ja. Der A860-2000-T301 wird sowohl in CNC-Werkzeugmaschinen als auch in FANUC-Industrieroboteranwendungen eingesetzt. FANUC Robotersteuerungen R-J3, R-J3iB, R-30iA und R-30iB verwenden αi-Serien-Gelenkmotoren mit diesem Pulsecoder als Feedback-Gerät. Die Funktion zur Beibehaltung der absoluten Position ist in Roboteranwendungen besonders wichtig — ein Roboter Gelenk ohne gültige absolute Positionsdaten kann keine sichere Bewegung ausführen, und das Referenzieren von Roboter Gelenkpositionen erfordert die physische Bewegung jedes Gelenks zu einer Referenzmarkierung, was zeitaufwendig ist und erfordert, dass der Arbeitsbereich des Roboters frei ist. Die absolute Positionsbeibehaltung des αiA1000 eliminiert dieses Verfahren unter normalen Betriebsbedingungen. Bei der Wartung von Robotern gelten die gleichen Verfahren für Batteriewartung, Kabelinspektion und Encoderwechsel wie für CNC-Werkzeugmaschinenachsen.
