FANUC A860-0370-V502 Alpha Pulsecoder (aA1000)

Absolut-Typ | 1.000.000 Impulse/Umdrehung | Serielle Ausgabe | FANUC Alpha AC-Servomotoren der Serien a3 / a6 / a12 / a22 / a30 / a40 / aM | Kein integriertes Kabel | Made in Japan

Der Encoder, der sich erinnert, wo er ist

Gehen Sie zu einer Werkzeugmaschine, die mit einem FANUC Alpha-Servosystem ausgestattet ist, und schalten Sie sie ein. Innerhalb von Sekunden weiß jede Achse genau, wo sie sich befindet – kein Referenzfahrzyklus, kein langsames Kriechen zur Referenzrückkehr, kein Warten, bis jede Achse zu einem Referenzpunkt zurückkriecht, bevor die Maschine ein Programm akzeptieren kann. Dieses sofortige absolute Positionswissen beim Einschalten wird nicht vom Servo-Verstärker oder der CNC-Steuerung geliefert. Es kommt vom Pulsecoder auf der Rückseite jedes Servomotors.

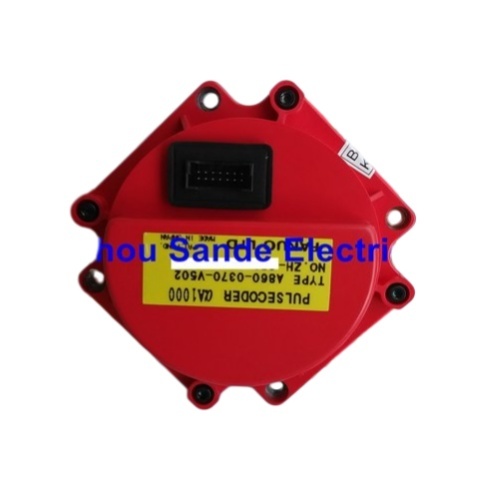

Der FANUC A860-0370-V502 ist der Absolut-Pulsecoder aA1000 – das integrierte optische Feedback-Gerät für die FANUC Alpha-Serie von AC-Servomotoren. Mit einer Auflösung von 1.000.000 Impulsen pro Umdrehung über eine serielle Schnittstelle ist er die Komponente, die den Regelkreis schließt, die absolute Positionsbeibehaltung über Stromzyklen hinweg bietet und die präzise Positioniergenauigkeit ermöglicht, die die Leistung von FANUC Alpha-Motoren in Bearbeitungszentren, Drehzentren und Präzisionsautomatisierungsanwendungen auszeichnet.

Technische Spezifikationen

Was aA1000 in der FANUC Encoder-Hierarchie bedeutet

Die Benennung der FANUC Alpha-Serien-Pulsecoder folgt einem klaren System: der Präfix "A" kennzeichnet den Absolut-Typ, und "1000" bezieht sich auf die Auflösungsklasse von tausend mal tausend – eine Million – Impulse pro Umdrehung. Dies platziert den aA1000 in der High-Resolution-Schicht der ursprünglichen Alpha-Pulsecoder-Familie, weit über den früheren 2000P, 3000P und inkrementellen Varianten, die die S-Serie und frühe AC-Motoren mit roter Kappe ausstatteten.

Der Sprung von 3.000 Impulsen pro Umdrehung (Standard bei früheren FANUC AC-Servo-Encodern) auf 1.000.000 stellt eine 333-fache Erhöhung der nativen Auflösung dar. Für die Positions- und Geschwindigkeitsregelkreisberechnungen des Servo-Verstärkers ist diese Änderung grundlegend. Bei 3.000 U/min kommen bei 3.000 U/min Rückmeldungen mit etwa 150.000 Zählungen pro Sekunde an – eine Zahl, die für die allgemeine Positionierung ausreicht, aber die Geschwindigkeitsglätte bei niedrigeren Geschwindigkeiten dem Quantisierungsrauschen überlässt. Bei 1.000.000 U/min bei gleichem 3.000 U/min Motor steigt die Rückmelderate auf 50.000.000 Zählungen pro Sekunde, was eine reibungslose Geschwindigkeitsregelung bei niedrigen und hohen Geschwindigkeiten dramatisch erleichtert.

Diese Auflösung ist der Grund, warum FANUC-Dokumentationen für die Alpha-Serie ausdrücklich darauf hinweisen, dass der 1.000.000 U/min Pulsecoder Anwendungen von einfacher Positionierung bis hin zu solchen mit hoher Präzision ermöglicht – dieselbe Hardware bedient alles von grober Eilgangbewegung bis hin zu feiner Konturierung ohne Beeinträchtigung der Positionsqualität.

Absolute Position: Das Merkmal, das den Maschinenbetrieb verändert

Die "absolute" Klassifizierung des A860-0370-V502 ist kein kleiner technischer Fußnote. Sie definiert ein grundlegend anderes Maschinenverhalten ab dem Achsenstart jeder Schicht.

Ein inkrementeller Encoder verliert seine Positionsreferenz im Moment des Stromausfalls. Die CNC-Steuerung hat keine Erinnerung daran, wo die Achse angehalten hat – die Positionszählung, die im Servo-Verstärker vorhanden war, als die Maschine abgeschaltet wurde, ist weg. Beim Einschalten hat diese Achse keine gültige Position. Bevor ein Programm ausgeführt werden kann, muss jede inkrementelle Achse referenziert werden – sie kehrt mit kontrollierter Geschwindigkeit zu einem festen Referenzpunkt zurück, damit die Steuerung die Position von Grund auf neu ermitteln kann. Bei einem großen Bearbeitungszentrum mit sechs oder mehr Achsen kann eine vollständige Referenzrückkehr mehrere Minuten dauern.

Der A860-0370-V502 funktioniert anders. Eine interne Batterie (separat geliefert, im Servo-Verstärker oder CNC-Schrank montiert) versorgt den Absolut-Positionszähler kontinuierlich über Stromunterbrechungen, Maschinenabschaltungen und sogar Batteriewechselprozeduren hinweg. Wenn die Hauptstromversorgung wiederhergestellt ist, überträgt die serielle Encoder-Schnittstelle die gespeicherte Position sofort – die CNC kennt jede Achsenposition mit der gleichen Zuverlässigkeit wie während des Betriebs. Einschalten, überprüfen und loslegen.

Dies ist besonders bedeutsam in Umgebungen, in denen der Produktionsdruck konstant ist. Eine Maschine, die jeden Morgen, nach jedem Not-Aus und nach jeder Stromunterbrechung zwei Minuten lang referenziert, sammelt wertvolle Stillstandszeit an. Das Absolut-Pulsecoder-System eliminiert diese Art von Ausfallzeit vollständig.

Serielle Schnittstelle: Ein Kabel, vollständige Informationen

Frühere FANUC-Pulscoder verwendeten eine parallele elektrische Ausgabe – separate Drähte für A-Phase, B-Phase, Z-Phase und Kommutierungssignale, wobei die Auflösung durch die elektrischen Eigenschaften dieser parallelen Leitungen begrenzt war. Der Alpha A1000 Pulsecoder änderte die Schnittstellenarchitektur vollständig.

Der aA1000 verwendet ein serielles Kommunikationsprotokoll zwischen dem Encoder und dem Servo-Verstärker. Positionsdaten, absolute Mehrumdrehungszählungen (falls zutreffend), Alarmstatus, Encoder-Temperaturdaten und die interne Identifikation des Encoders – all das wird über ein einziges differentielles serielles Leitungspaar anstelle eines Bündels paralleler Signale übertragen. Der Servo-Verstärker dekodiert den seriellen Datenstrom, um den für den Regelkreis benötigten Positionswert zu extrahieren, und führt diesen Austausch mit einer Geschwindigkeit durch, die schnell genug ist, um den Regelkreis mit der internen Regelungsfrequenz des Verstärkers zu aktualisieren.

Eine praktische Folge dieser Architektur: Es gibt keine inkrementelle Quadratur-Ausgabe vom seriellen Pulsecoder, die ein externer Zähler oder eine Bewegungssteuerung einfach lesen kann. Die Positionsdaten existieren ausschließlich im seriellen Protokoll. Deshalb erfordert die Anbindung an den A860-0370-V502 für Nachrüstungen und Drittanbieter-Antriebe entweder die eigene Verstärkerhardware von FANUC oder einen speziell entwickelten seriellen Pulsecoder-Schnittstellenadapter.

Motor-Kompatibilität: Die Alpha-Familie, die dieser Encoder bedient

Der A860-0370-V502 passt zur FANUC Alpha-Servomotorenfamilie – der Generation von AC-Servomotoren, die auf die S-Serie-Rotkappenmotoren folgte und der aktuellen Alpha i-Serie vorausging. Innerhalb dieser Generation wurde dieser Encoder für eine breite Palette von Motorgroßen verwendet: von den kleinen a3- und a6-Rahmenmotoren für leichte Achsen über die mittleren a12- und a22-Modelle, die die Mehrheit der Vorschubachsen von Bearbeitungszentren antrieben, bis hin zu den größeren a30- und a40-Motoren für schwere Achsen und Portalanwendungen.

Varianten innerhalb der Alpha-Familie – die Standard-Alpha (α)-Serie, die Alpha M (αM)-Serie für Hochgeschwindigkeitsanwendungen, die Alpha L (αL) für große Rahmen mit hohem Drehmoment – verwendeten ebenfalls diese Encoder-Familie über ihre Motorgroßen hinweg. Das Design des Encoder-Gehäuses und die Montageanordnung sind über den kompatiblen Motorbereich hinweg konsistent, und das Fehlen eines integrierten Kabels ist ein bewusstes Designmerkmal: Es ermöglicht den Austausch der Encoder-Baugruppe, ohne die Kabelführung des Motors zu beeinträchtigen, was bei Motorreparaturen und -überholungen von erheblicher Bedeutung ist.

Der A860-0370-V502 ist speziell für Motoren wie die Rahmengrößen a12, a22, a30 und a40 sowie für aM-Varianten ausgewiesen, obwohl der volle Anwendungsbereich sich über die gesamte Alpha-Serie erstreckt. Die Bestätigung des richtigen Encoders anhand der Teilenummer eines bestimmten Motors ist immer der empfohlene Schritt vor dem Austausch.

Kein integriertes Kabel: Ein Wartungsvorteil

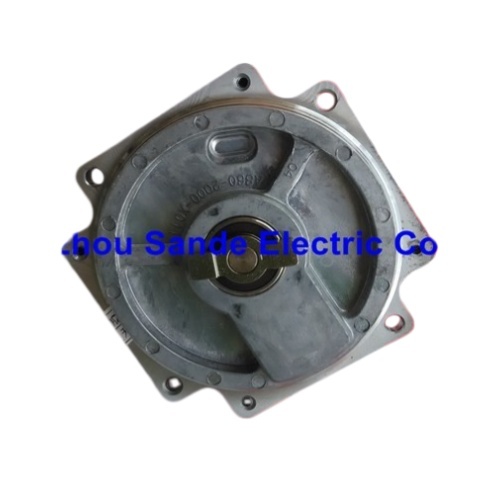

Im Gegensatz zu älteren FANUC-Pulscodern, bei denen das Signalkabel direkt in das Encoder-Gehäuse integriert war, verwendet der A860-0370-V502 eine separate Steckverbindung – das Encoder-Gehäuse wird am Motor befestigt und endet an einem Stecker, der das Encoder-Signalkabel als separate Baugruppe aufnimmt. Dieses Design trennt zwei separate Fehlerarten, die im Feld oft verwechselt werden.

Encoder-Kabel an Servomotoren fallen häufiger aus als die Encoder selbst, insbesondere bei Achsen mit großem Verfahrweg. Kabelverschleiß, Korrosion an Steckverbindern und mechanische Beschädigungen an Knickstellen sind häufige Ursachen für scheinbare Encoder-Alarme. Da das Kabel vom Encoder-Gehäuse getrennt ist, ist der Kabelaustausch oder die Inspektion unkompliziert: Der Encoder bleibt am Motor montiert, das Kabel wird abgezogen und ersetzt, und das System wird erneut getestet. Wenn der Alarm verschwindet, war der Encoder nie das Problem. Wenn er bestehen bleibt, kann das Encoder-Gehäuse selbst ausgetauscht werden, ohne dass das Kabel die Diagnose erschwert hat.

Diese Architektur vereinfacht auch die Lagerhaltung für Reparaturwerkstätten und Wartungsabteilungen – Encoder-Gehäuse und Kabel sind separate Artikel, die unabhängig voneinander gelagert werden können, anstatt einer einzigen SKU, die beide Komponenten zusammen repräsentiert.

Der A860-0370-V502 im Vergleich zu V501: Versionshinweise

Die Familie A860-0370 gibt es in zwei Hauptvarianten: V501 und V502. Dies sind aufeinanderfolgende Produktions- oder Softwareversionen derselben aA1000-Encoder-Hardware. Beide sind absolut, beide geben 1.000.000 U/min über die FANUC-Serienschnittstelle aus und beide sind physisch mit demselben Alpha-Motor-Montagearrangement kompatibel. In den meisten Wartungskontexten kann jede die andere funktional ersetzen.

FANUC CNC-Spezialisten raten jedoch dazu, die Kompatibilität mit der spezifischen verwendeten Servo-Verstärker-Softwareversion zu überprüfen, bevor V501- und V502-Einheiten in Systemen, bei denen die Softwareinteraktion zwischen der Encoder-Version und der Verstärker-Firmware relevant sein kann, kreuzweise ausgetauscht werden. Für allgemeine Wartungsersetzungen an Standard-Alpha-Serien-Systemen – der überwiegenden Mehrheit der installierten Basis – ist dies kein praktisches Problem.

Häufig gestellte Fragen

F1: Wie kann ich bestätigen, dass der A860-0370-V502 der richtige Pulsecoder für meinen spezifischen FANUC Alpha Motor ist?

Die zuverlässigste Überprüfung ist die Teilenummer auf dem Typenschild des Motors. FANUC Alpha-Servomotoren-Teilenummern folgen einem strukturierten Format; die Bezeichnung für den Feedback-Typ des Motors ist im "B"-Suffixsegment eingebettet. Bei Motoren, die mit dem Absolut-Serien-Pulsecoder aA1000 ausgestattet sind, spiegelt die Motor-Teilenummer diese Spezifikation in einem Suffix wider, das mit der entsprechenden Absolut-Pulsecoder-Bezeichnung endet. Wenn das Typenschild unleserlich ist, trägt der physische Encoder selbst – wenn die ausgefallene Einheit noch angebracht ist – typischerweise die Teilenummer A860-0370-V502 (oder V501) auf seinem Etikett. Der Vergleich mit dem Ersatzteil bestätigt die Korrektheit. FANUC Alpha-Spezialisten können auch anhand der vollständigen Teilenummer des Motors den richtigen Encoder nachschlagen, wenn die Motordokumentation verfügbar ist.

F2: Benötigt der A860-0370-V502 eine Backup-Batterie, und was passiert, wenn die Batterie ausfällt?

Ja. Die Beibehaltung der absoluten Position erfordert eine Batterie, um den internen Positionszähler des Encoders über Stromunterbrechungen hinweg aufrechtzuerhalten. Die Batterie ist typischerweise ein 3V Lithium-Typ, der im Servo-Verstärker oder in einigen Systemkonfigurationen im CNC-Schrank anstelle des Encoder-Gehäuses selbst montiert ist – der Batteriekreis versorgt den Encoder über das Signalkabel mit Strom. Wenn die Batteriespannung unter den Schwellenwert fällt, zeigt die CNC einen Batterie-Low-Alarm an, bevor die Batterie vollständig entladen ist. Wenn die Batterie vollständig entladen ist, gehen die absoluten Positionsdaten im Encoder verloren. Beim nächsten Einschalten generiert die CNC einen APC-Alarm (Absolute Pulse Coder) und erfordert eine Referenzrückkehr, um die Achsen-Nullposition wiederherzustellen – im Wesentlichen ein einmaliger Referenzfahrvorgang, nach dem der absolute Betrieb normal fortgesetzt wird, sobald die Batterie ausgetauscht wurde.

F3: Welche CNC-Alarmcodes zeigen einen Fehler mit dem A860-0370-V502 auf FANUC 0i, 16i und 18i Steuerungen an?

Fehler bei Absolut-Pulscodern auf Steuerungen der FANUC 0i/16i/18i-Klasse erscheinen hauptsächlich in der Kategorie Servo-Alarm. Die häufigsten Encoder-bezogenen Alarme sind: SV0300 (APC-Alarm: Referenzposition erforderlich), der nach einem Batterieversagen oder Encoder-Austausch auftritt; SV0360 (Pulse Coder Kommunikationsfehler), der auf einen seriellen Datenübertragungsfehler zwischen Encoder und Verstärker hinweist; und SV0368/SV0369 (Pulse Coder Hardware-Alarm), der auf einen internen Encoder-Fehler hinweist, der von den seriellen Selbstdiagnosedaten erkannt wurde. Die spezifische Alarmnummer gibt die Diagnoserichtung vor – Kommunikationsalarme lassen sich oft auf Kabel- oder Steckerprobleme zurückführen, während Hardware-Alarme auf die Encoder-Baugruppe selbst hinweisen. Überprüfen Sie immer das Encoder-Signalkabel und seine Steckverbinder an beiden Enden (Motor und Verstärker), bevor Sie das Encoder-Gehäuse verwerfen.

F4: Kann der A860-0370-V502 repariert werden, oder sollte er bei Ausfall ersetzt werden?

FANUC Alpha aA1000 Encoder sind im Allgemeinen nicht auf einem Niveau reparierbar, das eine zuverlässige Langzeitfunktion wiederherstellt. Die optischen Elemente und die interne Elektronik dieser Encoder werden mit engen Toleranzen gefertigt und sind versiegelte Baugruppen – eine Reparatur von Komponenten auf Feldebene ist praktisch nicht machbar, und spezialisierte Reparaturzentren stellen durchweg fest, dass diese Einheiten selten reparierbar sind. Wenn ein Encoder ausfällt oder verdächtig wird, ist der Austausch gegen eine getestete Einheit von einem seriösen FANUC-Teilespezialisten der Standardansatz. Tests sollten immer mit dem Encoder an einem tatsächlichen Alpha-Motor durchgeführt werden, der an einem FANUC-Antrieb läuft – elektrische Labortests, die den Encoder nicht an seinem vorgesehenen Motor betreiben, können die thermischen und Vibrationsbedingungen nicht nachbilden, die intermittierende Fehler aufdecken.

F5: Ist der A860-0370-V502 mit FANUC Alpha i-Serienmotoren oder aktuellen αi-Serien-Verstärkern kompatibel?

Nein. Der A860-0370-V502 ist ein FANUC Alpha-Serien-Encoder der ersten Generation, der für die ursprüngliche Alpha (α)-Motorenfamilie entwickelt wurde. Die späteren Alpha i (αi) und aktuellen αi-Serienmotoren verwenden unterschiedliche Encoder-Generationen – einschließlich des A860-2001-T321 (αi A16000, 16 Millionen Impulse/Umdrehung) und ähnlicher Nachfolger – mit unterschiedlicher physischer Montage, unterschiedlichen seriellen Protokollimplementierungen und unterschiedlichen elektrischen Schnittstellen. Der A860-0370-V502 kann nicht an einem αi-Serienmotor installiert werden, und die αi-Serien-Servo-Verstärker sind nicht dafür ausgelegt, mit dem älteren aA1000-Serienprotokoll zu kommunizieren. Für Maschinen, die α (nicht-i) Alpha-Serienmotoren und ursprüngliche Alpha-Serien-Verstärker (Ära SVU, SVUC, A06B-6058, A06B-6066) verwenden, ist der A860-0370-V502 die richtige Einheit. Für Maschinen, die das spätere αi-System verwenden, stammt der entsprechende Encoder aus der Serie A860-20xx.
