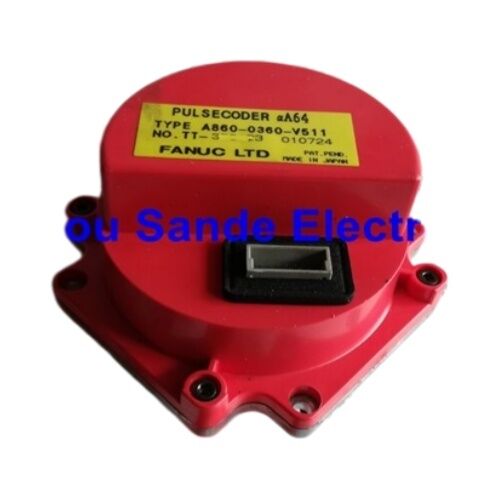

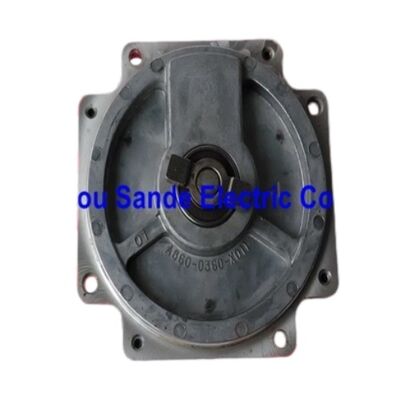

FANUC A860-0360-V511 Pulsecoder — αA64 Absolut-Encoder mit Superkondensator für FANUC Alpha-Servomotoren

Marke: FANUC

Bezeichnung: αA64 (Alpha Absolute 64K)

Teilenummern: A860-0360-V511 / A8600360V511 14-poliger Stecker

Absolut-Typ | Superkondensator | Auf Lager

Die Ära der roten Kappe — Millionen von Maschinen laufen immer noch

Bevor die αi-Serie von FANUC zur dominierenden Plattform für moderne Werkzeugmaschinen wurde, liefen und laufen auch heute noch frühere Generationen von FANUC Alpha-AC-Servomotoren in Produktionsstätten weltweit. Diese Motoren, erkennbar an der charakteristischen roten Kunststoff-Endkappe, die die Encoder-Baugruppe abdeckt, wurden in den späten 1980er bis 2000er Jahren in enormen Stückzahlen in Bearbeitungszentren, Drehzentren und Mehrachsenanlagen verbaut. Viele dieser Maschinen sind noch heute produktiv im Einsatz.

Der FANUC A860-0360-V511 ist der Pulsecoder vom Typ αA64 für die größeren Varianten dieser Alpha-Serie. Es handelt sich um einen Absolut-Encoder — 64.000 Impulse pro Umdrehung, Mehrumdrehungs-Positionsbeibehaltung, keine externe Batterie erforderlich —, der an der Rückseite des Servomotors innerhalb des bekannten roten Kappendeckels montiert wird. Wenn dieser Encoder ausfällt, verliert die Maschine ihre Positionsreferenz und die Achse stoppt. Der Austausch ist unkompliziert: Der korrekte A860-0360-V511 wird in den Motor eingebaut, der ihn ursprünglich trug.

Was macht den V511 innerhalb der A860-0360-Familie aus?

Die A860-0360-Serie umfasst mehrere Pulsecoder-Varianten, die die gleiche αA64 Absolut-Encoder-Bezeichnung tragen, sich aber in physischer Konfiguration und Positionsspeichertechnologie unterscheiden. Das Verständnis, wo der V511 angesiedelt ist, verhindert kostspielige Bestellfehler.

Das entscheidende Unterscheidungsmerkmal des V511 ist sein integrierter Superkondensator zur Beibehaltung der absoluten Position. Während andere Varianten dieser Serie auf eine externe Batterie am Servo-Verstärker angewiesen sind, um die absolute Mehrumdrehungs-Positionsdaten über Stromabschaltungen hinweg zu speichern, verfügt der V511 über eine eigene interne kapazitive Energiespeicherung. Wenn die Maschinenstromversorgung unterbrochen wird, liefert der Superkondensator die Energie, die benötigt wird, um die interne Positionszählung des Encoders während der Stromabschaltung aufrechtzuerhalten, wodurch die Abhängigkeit von der externen Batterie für diese Funktion auf der Encoder-Seite entfällt.

Die praktische Konsequenz auf Maschinenebene hängt davon ab, wie das System ursprünglich konfiguriert wurde — aber für Motoren, die mit dem V511 ausgeliefert wurden, ist die Architektur zur Positionsbeibehaltung Teil des Systemdesigns. Wie bei allen Pulsecoder-Ersatzteilen ist die Übereinstimmung der genauen Teilenummer auf dem Encoder-Etikett des Motors das korrekte Verifizierungsverfahren vor der Bestellung.

Technische Referenz

Daten aus FANUC Alpha-Servomotordokumentation und verifizierten technischen Aufzeichnungen von Speziallieferanten.

64K Absolut — Was Auflösung und Typ in der Praxis bedeuten

Zwei Eigenschaften definieren das Verhalten eines Pulsecoders als Feedback-Gerät: seine Auflösung und ob er absolut oder inkrementell ist. Beides ist für den täglichen Maschinenbetrieb wichtig.

Auflösung: 64.000 ppr. Jede volle Umdrehung der Motorwelle ist in 64.000 diskrete Messintervalle unterteilt. An einer Servoachse, die eine Kugelumlaufspindel mit 10 mm Steigung antreibt, ergeben 64.000 Zählungen pro Umdrehung eine Positionsgranularität von etwa 0,16 Mikrometern pro Zählung am Spindelausgang — weit über die Genauigkeit der mechanischen Komponenten der typischen Werkzeugmaschine hinaus, die dieser Encoder bedient. Die Encoder-Auflösung ist nicht der limitierende Faktor für die Positionierungsleistung dieser Systeme. Was die 64K-Auflösung sinnvoll beeinflusst, ist die Qualität des Geschwindigkeits-Feedbacks bei niedrigen Vorschubgeschwindigkeiten, wo die Zähldichte die Geschwindigkeitsregelschleife mit feinen, regelmäßigen Feedback-Daten versorgt und nicht mit groben Impulspaketen.

Absolut-Typ. Ein Absolut-Encoder behält eine vollständige Positionsadresse über Stromabschaltungen hinweg bei. Wenn die Maschine nach einer Abschaltung — sei es geplant oder ungeplant — eingeschaltet wird, liest das Servo-System die gespeicherte Position des Encoders und weiß sofort, wo sich die Achse befindet. Kein Referenzrücklauf, keine Referenzfahrt, keine Bedienerintervention. Die Maschine ist bereit, von dort aus zu laufen, wo sie angehalten hat. Dies ist ein bedeutender betrieblicher Vorteil bei Geräten, die aufgrund von Stromausfall, Not-Aus oder Fehlerbedingungen unerwartet stoppen können und bei denen das erneute Anfahren aller Achsen vor Wiederaufnahme der Produktion die Wiederherstellung zeitaufwändig und prozedural komplex macht.

Der Superkondensator im V511 ist der Mechanismus, der die absolute Eigenschaft über Stromabschaltungen hinweg aufrechterhält — er speichert genügend Energie, um die interne Positionsverfolgungselektronik des Encoders aufrechtzuerhalten, während die externe Stromversorgung fehlt.

Die Alpha-Serie Red Cap Motorfamilie

Der A860-0360-V511 gehört zur größeren Gruppe innerhalb des FANUC Alpha Encoder-Sortiments. FANUC stellte zwei verschiedene physische Größen von αA64 Pulscodern her:

Die kleinere Variante — gefunden in sehr kompakten Alpha-Motoren, einschließlich der Rahmengrößen α1, α2 und αM2.5 — verwendet die Teilenummer A860-0360-T001 und ein anderes physisches Gehäuse. Sie ist nicht mit dem V511 austauschbar.

Die größere Variante — verwendet im breiteren Alpha-Motorbereich ab dem α3-Rahmen aufwärts — ist die A860-0360-Serie in ihren Formen T201, V501 und V511. Diese teilen sich das gleiche physische Gehäuse und die gleiche Kupplungsgeometrie. Die Suffixunterschiede innerhalb dieser Gruppe spiegeln Generation, Steckerkonfiguration und Methode der Positionsbeibehaltung wider. Motoren, die mit A64-Encodern in der FANUC-Teilenummerierung ausgestattet sind, werden durch die Ziffern "75" am Ende der 12-stelligen Modellnummer des Motors identifiziert (z. B. A06B-0xxx-Bx75), was eine zuverlässige Querverweismethode ist, wenn das Encoder-Etikett selbst unklar oder beschädigt ist.

A860-0360 Varianten — Navigation durch die Familie

Mehrere Teilenummern teilen sich die αA64-Bezeichnung und die gleiche Alpha-Serien-Motor-Kompatibilität. Die Unterschiede zwischen ihnen sind für die Beschaffung wichtig:

Die Querverweismöglichkeit zwischen A860-0360-V511 und A860-0356-X011 findet sich auch in der Dokumentation von Lieferanten — beide Bezeichner wurden in Verbindung mit dieser Encoder-Konfiguration verwendet. Wie immer ist das Encoder-Etikett am zu wartenden Motor die definitive Referenz.

Warum diese Encoder ausfallen — und was zu erwarten ist

FANUC Alpha-Serie Red Cap Encoder sind seit Jahrzehnten in kontinuierlicher Produktion und die Ausfallmodi sind in der FANUC-Service-Community gut verstanden.

Kontamination oder Degradation der optischen Scheibe. Der Encoder arbeitet, indem er Licht durch eine präzisionsgeätzte optische Scheibe leitet. Kontamination durch Kühlmitteldampf, Ölnebel oder metallischen Staub, der in die Endkappe eindringt — sei es durch Verschleiß der Dichtung, Kabeldurchführungen oder wiederholte thermische Zyklen — kann die Signalqualität im Laufe der Zeit beeinträchtigen. Frühe Anzeichen sind marginale Alarmbedingungen, die intermittierend auftreten und nach einem Neustart behoben sind; schließlich fällt das Signal unter den Akzeptanzschwellenwert des Verstärkers und es kommt zu einem harten Encoder-Alarm.

Degradation des Superkondensators. Beim V511 hat der Kondensator, der die absolute Position über Stromabschaltungen hinweg aufrechterhält, eine begrenzte Lebensdauer. Ein ausreichend degradierter Kondensator kann Positionsdaten auch bei kurzen Stromunterbrechungen nicht mehr speichern. Das Symptom ist, dass die Maschine ihre absolute Positionsreferenz nach einem Stromzyklus verliert — was einen Referenzrücklauf erfordert, der bei einem funktionierenden Absolut-Encoder nicht notwendig sein sollte. Der Kondensator ist intern in der Encoder-Baugruppe verbaut und kein separat austauschbares Bauteil im Feld.

Verschleiß der mechanischen Kupplung. Die Kupplung zwischen der Motorwelle und dem Eingang des Encoders überträgt die Drehung, ohne dass Wellen-Rundlauf eine Radialkraft auf das interne Lager des Encoders ausübt. Verschleiß der Kupplung im Laufe der Zeit ermöglicht es, dass Fehlausrichtungen das Encoder-Lager erreichen, was Geräusche, erhöhten Lagerwiderstand und schließlich Encoder-Signalfehler verursacht.

Wenn ein Encoder-bezogener Alarm auftritt, sollte die Diagnose immer mit dem Encoder-Kabel beginnen — überprüfen Sie die Integrität der Verbindung und den Zustand des Kabels, bevor Sie den Encoder selbst als Fehlerquelle identifizieren. Wenn die Kabelinspektion in Ordnung ist und der Alarm weiterhin besteht, ist der Encoder der nächste Kandidat für den Austausch.

Handhabungs- und Installationshinweise

Der A860-0360-V511 erfordert, wie alle optischen FANUC-Pulscoder, eine Handhabung, die einem Präzisions-Optik-Instrument angemessen ist. Die interne Scheibenbaugruppe und das Lager sind die Komponenten, die die Encoder-Leistung bestimmen, und beide sind empfindlich gegenüber mechanischen Stößen und Kontamination.

Bewahren Sie den Encoder bis zum Zeitpunkt der Installation in seiner Verpackung auf. Schlagen Sie nicht auf das Gehäuse und üben Sie keine axiale Kraft auf die Encoderwelle aus. Beim Ausbau des alten Encoders vom Motor beachten Sie die Ausrichtung der Kupplung — die Ersatzkupplung (es wird empfohlen, bei jedem Encoderwechsel eine neue zu installieren) muss korrekt positioniert sein, um die Antriebsmerkmale der Motorwelle zu greifen, bevor der Encoder eingesetzt wird.

Die rote Kunststoffkappe sollte so gehandhabt werden, dass das optische Fenster und die Oberflächen der Kupplungsschnittstelle nicht berührt werden. Nach der Installation überprüfen Sie den Dichtungszustand der Kappe, bevor Sie den Motor wieder in Betrieb nehmen — der Schutz der Endkappe hängt davon ab, dass die Kappe korrekt sitzt und abgedichtet ist.

FAQ

F1: Der A860-0360-V511 verfügt über einen Superkondensator anstelle einer externen Batterie. Bedeutet dies, dass die Verstärkerbatterie überhaupt nicht mehr benötigt wird?

Der Superkondensator im V511 übernimmt die Positionsbeibehaltung innerhalb des Encoders selbst, aber die Konfiguration der Batterie des gesamten Servo-Systems hängt davon ab, wie der FANUC-Verstärker und die CNC-Steuerung absolute Positionsdaten auf Systemebene verwalten. FANUC-Servo-Verstärker aus dieser Ära behalten typischerweise ihre eigene Batterie für Backup-Funktionen, die über den reinen Encoder hinausgehen — einschließlich Parameterspeicherung und, in einigen Konfigurationen, Mehrumdrehungs-Absolutwert-Tracking auf Verstärker-Ebene. Ob der Verstärker seine Batterie noch benötigt, wenn der V511 installiert ist, hängt vom spezifischen Verstärker-Modell und der Systemkonfiguration ab. Der eigenständige Kondensator des Encoders eliminiert die Batterieabhängigkeit für die Positionsbeibehaltung auf Encoder-Ebene, aber bevor Sie die Verstärkerbatterie aufgrund dieser Annahme entfernen, überprüfen Sie die Anforderungen an die Batteriefunktion des Verstärkers in dessen eigenem Handbuch. Das Entfernen einer Batterie, von der der Verstärker für die Parameter- oder Zählwerterhaltung abhängig ist, kann zu zusätzlichem Datenverlust führen.

F2: Kann der A860-0360-V511 durch den A860-0360-V501 oder A860-0360-T201 ersetzt werden, wenn der V511 nicht verfügbar ist?

Die physische Passform ist bei den größeren A860-0360-Varianten kompatibel — die Gehäuseabmessungen und die Kupplungsschnittstelle sind für T201, V501 und V511 gleich. Der funktionale Unterschied liegt in der Methode der Positionsbeibehaltung: Der V511 verwendet einen integrierten Superkondensator, während T201 und V501 für die absolute Positionsbeibehaltung auf die externe Verstärkerbatterie angewiesen sind. Der Austausch eines T201 oder V501 in einem System, das für den V511 ausgelegt ist, bedeutet, dass die absolute Positionsbeibehaltung über Stromabschaltungen nun von der Verstärkerbatterie anstelle des eigenen Kondensators des Encoders abhängt. Wenn die Verstärkerbatterie vorhanden und funktionsfähig ist, sollte die absolute Position weiterhin korrekt beibehalten werden. Für Installationen, bei denen der V511 aus einem bestimmten Grund spezifiziert wurde — z. B. für Anwendungen, bei denen die Verstärkerbatterie absichtlich aus dem Systemdesign weggelassen wurde — ändert dieser Austausch die Batterieabhängigkeit des Systems auf eine Weise, die vor der Durchführung berücksichtigt werden muss. Überprüfen Sie immer die installierte Konfiguration der spezifischen Maschine, bevor Sie eine direkte Austauschbarkeit annehmen.

F3: Meine Maschine zeigt beim Start nach einem Stromausfall einen Encoder-Alarm an. Die absolute Position ist verloren gegangen. Bestätigt dies, dass der V511 Superkondensator ausgefallen ist?

Positionsverlust nach einem Stromausfall ist ein starker Hinweis darauf, dass der Superkondensator die Ladung über die Stromabschaltung hinaus nicht mehr hält, aber es ist nicht die einzige mögliche Ursache. Bevor Sie auf einen Ausfall des Kondensators schließen, berücksichtigen Sie die Dauer des Stromausfalls — ein Superkondensator speichert eine begrenzte Menge an Energie, und ein sehr langer Ausfall (mehrere Stunden oder mehr, abhängig vom Zustand des Kondensators und dem Stromverbrauch des Encoders) kann selbst einen gesunden Kondensator erschöpfen. Wenn der Positionsverlust nur nach langen Stromabschaltungen auftritt, aber nicht nach kurzen Unterbrechungen, hat der Kondensator möglicherweise noch eine Restkapazität. Wenn die Position auch nach sehr kurzen Stromzyklen — wenige Sekunden oder weniger — verloren geht, ist der Kondensator ausgefallen. In beiden Fällen muss die Encoder-Baugruppe ausgetauscht werden, da der Kondensator in die Einheit integriert ist und im Feld nicht separat ausgetauscht werden kann.

F4: Wie kann ich bestätigen, welche A860-0360-Variante derzeit in meinem Motor installiert ist, ohne das Encoder-Etikett zu lesen?

Die Motormodellnummer bietet eine Querverweismöglichkeit: FANUC Alpha-Serienmotoren, die mit A64-Encodern ausgestattet sind, tragen "75" als die letzten beiden Ziffern ihrer 12-stelligen Modellbezeichnung — zum Beispiel hat ein Motor mit der Bezeichnung A06B-0xxx-Bx75 einen A64-Encoder. Dies bestätigt den Encoder-Typ, identifiziert aber nicht die spezifische Suffix-Variante (T201 vs. V501 vs. V511). Für die Variantenidentifikation ist das Encoder-Etikett an der hinteren Endkappe die einzige zuverlässige Quelle — es zeigt die vollständige Teilenummer A860-0360-VXXX oder A860-0360-TXXX. Wenn das Etikett aufgrund von Verschleiß, Ölverschmutzung oder physischer Beschädigung unleserlich ist, kann ein FANUC-Servicemitarbeiter oder eine spezialisierte Reparaturwerkstatt mit Testgeräten die Encoder-Variante durch Funktionstests identifizieren. Gehen Sie nicht allein von der Motormodellnummer auf die Variante aus und tauschen Sie keine Varianten aus, ohne die Auswirkungen auf die Positionsbeibehaltung zu verstehen, die in der vorherigen FAQ beschrieben sind.

F5: Ist der A860-0360-V511 reparierbar, wenn der Superkondensator ausfällt, oder muss der gesamte Encoder ersetzt werden?

FANUC Alpha-Serie Pulscoder sind im Allgemeinen nicht in einem Standard reparierbar, der die ursprüngliche Leistungszuverlässigkeit wiederherstellt. Die integrierte optische Baugruppe, die präzisionsgeschliffene Kupplung, das interne Lager und der Superkondensator werden als eine abgestimmte Einheit unter kontrollierten Bedingungen hergestellt. Eine Feldreparatur des Kondensators allein — das Löten eines Ersatzkondensators auf die Encoder-Leiterplatte — ist technisch möglich, birgt aber erhebliche Risiken: Die optische Scheibe und das Lager sind während der Demontage freigelegt, Kontamination oder mechanische Störungen während der Reparatur können die Signalqualität beeinträchtigen, selbst wenn der Kondensatorersatz selbst erfolgreich ist, und die reparierte Einheit hat nach der Wiederzusammenbau keine verifizierte Leistungsgrundlage. Spezialisierte Servo-Reparaturwerkstätten mit geeigneten Testgeräten und Reinraumbedingungen bieten Encoder-Überholungsservices mit unterschiedlichen Garantiebedingungen an. Für die meisten industriellen Wartungsbetriebe ist der direkte Austausch gegen eine einwandfreie Einheit und die Rückgabe der ausgefallenen Einheit für eine Gutschrift der schnellere und risikoärmere Weg zur Wiederherstellung der Maschinenverfügbarkeit.
