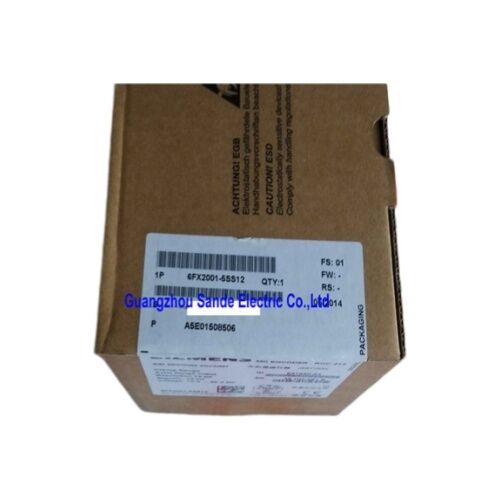

Siemens 6FX2001-5SS12 Absolutwertgeber

Einsatzdrehung | 13-Bit SSI | Klemmflansch | IP67 | Entwickelt für Siemens Motion Control Systeme

Präzision, die keinen Vorsprung braucht

Jedes Mal, wenn eine Maschine hochfährt, beginnt ein inkrementeller Encoder bei Null und arbeitet sich zu einem bekannten Referenzpunkt zurück. Dies ist ein Vorgang, der Zeit kostet, Verschleißzyklen hinzufügt und gelegentliche Referenzpunktfehler verursacht, wenn während des Zyklus etwas schiefgeht.

Der Siemens 6FX2001-5SS12 verfolgt einen anderen Ansatz. Als Absolutwertgeber für eine Einsatzdrehung gibt er für jede Winkelposition über den vollen 360°-Bereich einen eindeutigen Positionskode aus – sofort nach dem Einschalten. Kein Referenzlauf. Keine verlorenen Positionsdaten. Das Steuerungssystem weiß sofort genau, wo sich die Achse befindet.

Technische Spezifikationen

13-Bit-Auflösung – Was das auf dem Shopfloor wirklich bedeutet

Dreizehn Bit entsprechen 8.192 diskreten Positionen pro Umdrehung. Anders ausgedrückt, der Encoder löst Winkelbewegungen bis zu etwa 0,044° pro Schritt auf. In Kombination mit einer mechanischen Genauigkeit von ±27 Bogensekunden – nur ±0,0074° – ist dieses Präzisionsniveau gut geeignet für anspruchsvolle Motion-Control-Aufgaben, bei denen die Positionswiederholgenauigkeit die Teilequalität direkt beeinflusst.

Zur Veranschaulichung: Bei einem Radius von 100 mm entspricht ±27 Bogensekunden einer linearen Positionsunsicherheit von etwa ±0,013 mm. Das ist die Art von Toleranz, die bei Werkzeugmaschinenkonturierung, Robotergelenksteuerung und Präzisionsmontagegeräten wichtig ist.

SSI-Schnittstelle – Zuverlässig, deterministisch, störfest

Die Synchronous Serial Interface (SSI) ist seit Jahrzehnten ein Arbeitspferd in der industriellen Positionserfassung, und das aus gutem Grund. Sie verwendet differentielle Signalübertragung, was ihr eine starke Immunität gegen elektrische Störungen in Umgebungen mit Frequenzumrichtern, großen Motoren oder anderen nahegelegenen EMI-Quellen verleiht.

SSI ist außerdem deterministisch: Die Steuerung initiiert die Datenübertragung mit einer Taktgeber-Impulsfolge, und der Encoder antwortet mit seinem Positions-Wort in einem festen, vorhersagbaren Zeitrahmen. Es gibt keine Bus-Arbitrierungsverzögerungen, keine Kollisionsbehandlung – nur saubere, takt-synchrone Positionsdaten auf Abruf. Für zeitkritische Motion-Control-Schleifen ist diese Vorhersagbarkeit genauso wertvoll wie die Genauigkeit selbst.

Entwickelt für die Integration in Siemens-Automatisierung

Der 6FX2001-5SS12 ist kein generischer SSI-Encoder – er ist eine Siemens Motion-Control-Komponente, die systemgeprüft und zertifiziert ist für die direkte Integration mit:

• SINUMERIK CNC-Systeme (einschließlich 840D sl und verwandter Plattformen)
• SINAMICS Antriebssysteme (angeschlossen über Sensor Module SMC oder SME)
• SIMOTION Motion-Control-Systeme
• SIMATIC speicherprogrammierbare Steuerungen mit Technologiemodulen

Das ist in der Praxis wichtig. Systemgeprüfte Komponenten eliminieren Rätselraten bei der Parametrierungskonfiguration, Steckverbindern und Signalzeiten. Wenn etwas in Betrieb genommen oder Fehler behoben werden muss, deckt die Siemens-Dokumentationskette diesen Encoder als Teil des Ökosystems ab – nicht als externes Gerät von Drittanbietern.

IP67 und -40°C: Robuste Umgebungsratings

Die IP67-Schutzart bestätigt den Schutz gegen vollständiges zeitweiliges Eintauchen in Wasser – weit mehr als die meisten Werkzeugmaschinen oder Montageumgebungen jemals benötigen werden. Staub tritt vollständig aus. Für Anwendungen in der Nähe von Kühlmittel- oder Waschstationen bietet diese Schutzart echten Spielraum, nicht nur eine Checkbox.

Die Kaltgrenze von -40°C Betriebstemperatur ist ebenso bemerkenswert. Die meisten industriellen Encoder stoßen bei -10°C oder -20°C an ihre Grenzen. Der 6FX2001-5SS12 bewältigt Tiefkühllagerumgebungen, Außeninstallationen in kalten Klimazonen oder Anwendungen, bei denen die Maschine über Nacht in einer unbeheizten Anlage steht, bevor eine Morgenschicht beginnt.

Klemmflansch, Axial M23 – Installationsdetails

Das Klemmflansch-Design ermöglicht eine sichere axiale Montage an einer Welle, ohne dass eine präzise Bohrung erforderlich ist – der Flanschkörper greift die Welle mechanisch, sobald er angezogen ist. In Kombination mit der 10-mm-Massivwelle und der axialen M23-Steckverbinderorientierung ist der Installationsfußabdruck kompakt und die Kabelzuführung verläuft sauber entlang der Wellenachse, was das Risiko von Kabelverwicklungen auf engem Raum reduziert.

Der M23-Steckverbinder ist ein Standard-Industriekreissteckverbinderformat, das weit verbreitet in Siemens-Encoderprodukten ist, sodass vorhandene Kabelbaugruppen von kompatiblen Systemen oft wiederverwendbar sind.

Häufig gestellte Fragen

F1: Benötigt der 6FX2001-5SS12 nach dem Einschalten einen Referenzpunktlauf?

Nein. Als Absolutwertgeber gibt er ab dem Moment, in dem Strom angelegt wird, einen eindeutigen Positionswert für jeden Wellenwinkel aus. Das Steuerungssystem empfängt sofort die aktuelle Position – kein Referenzzyklus erforderlich.

F2: Wie wird dieser Encoder an ein SINAMICS-Antriebssystem angeschlossen?

Der 6FX2001-5SS12 wird über ein SINAMICS Sensor Module an SINAMICS-Antriebe angeschlossen – entweder die Variante SMC (Schrankmontage) oder SME (Motor-Montage), je nach Ihrer Antriebstopologie. Das Sensormodul verarbeitet das SSI-Protokoll und stellt die Positionsdaten dem internen Positionsregler des Antriebs zur Verfügung.

F3: Was ist der Unterschied zwischen dem 6FX2001-5SS12 und dem 6FX2001-5QS12?

Beide sind 13-Bit SSI Einscheibendrehungs-Absolutwertgeber mit den gleichen elektrischen Spezifikationen. Der wesentliche physikalische Unterschied ist die Steckverbinderorientierung: Der 6FX2001-5SS12 hat eine axiale Flanschbuchse (Kabel tritt entlang der Wellenachse aus), während der 6FX2001-5QS12 eine radiale Flanschbuchse hat (Kabel tritt senkrecht zur Welle aus). Wählen Sie basierend auf Ihrer Installationsgeometrie und den Einschränkungen bei der Kabelführung.

F4: Ist dieser Encoder mit SSI-Steuerungen von Drittanbietern oder nur mit Siemens-Systemen kompatibel?

Das SSI-Protokoll selbst ist ein offener Industriestandard, sodass der 6FX2001-5SS12 mit jeder SSI-kompatiblen Steuerung verbunden werden kann, sofern die Taktfrequenz, die Datenwortlänge und die Versorgungsspannungsanforderungen erfüllt sind. Dennoch ist er speziell als Teil des Siemens-Automatisierungsökosystems konzipiert, getestet und dokumentiert, sodass die native Integration mit SINUMERIK-, SINAMICS- und SIMOTION-Plattformen immer der einfachste Weg sein wird.

F5: Was ist die maximale Kabellänge, die mit SSI bei dieser Auflösung unterstützt wird?

Die SSI-Kabellänge hängt von der Taktfrequenz ab – niedrigere Taktgeschwindigkeiten ermöglichen längere Kabelwege. Bei typischen SSI-Taktfrequenzen, die mit 13-Bit-Encodern verwendet werden (ca. 100–200 kHz), sind Kabellängen bis zu 100 Metern mit geeignetem geschirmtem Kabel im Allgemeinen erreichbar. Für genaue Empfehlungen konsultieren Sie die SINAMICS Sensor Module Dokumentation, die für Ihre Installation relevant ist.
