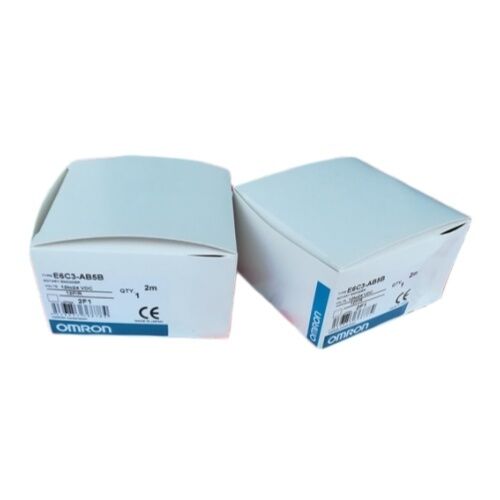

OMRON E6C3-AB5B 12P/R Drehcode

Absolut. BCD-Ausgang. PNP-Offener Sammler.

Eine Stellung, die nie neu eingerichtet werden muss

Es gibt einen praktischen Unterschied zwischen einem Positionssensor, der Impulse zählt, und einem, der immer weiß, wo er ist.Aber abhängig von einem Referenzlauf jedes Mal, wenn das System anfährtAbsolute Encoder enthalten einen eindeutigen Code für jede Wellenposition, unabhängig von der Leistungshistorie.Ein robuster absoluter Dreh-Encoder, der die aktuelle Winkelposition der Welle ausgibt, wenn die sofortige Leistung angewendet wird, ohne Initialisierungssequenz, ohne Anschlusszyklus, ohne Wartezeit.

Dieser Encoder ist Teil der Serie E6C3-A von OMRON und ist in ein kompaktes Gehäuse aus Aluminium mit einem Durchmesser von 50 mm mit einem versiegelten Lagerkonzept eingebaut, das IP65 für Staub- und Niederdruckwasserschutz besitzt.Seine 12 Positionen pro Umdrehung Auflösung und BCD-Ausgang machen es besonders gut geeignet für Anwendungen, in denen die empfangende Steuerung, ein Stellbildgerät oder eine Zählschaltung

Technische Spezifikation

BCD-Ausgabe: Dezimalbereite Positionsdaten

Die meisten absoluten Encoder in der E6C3-A-Baureihe verwenden Graukode oder Binär-Ausgabeaber beide erfordern, dass das Empfangssystem binär gewichtete Bitmuster interpretiert und in Positionswerte umwandeltDie BCD-Ausgabe verfolgt einen anderen Ansatz: Jede Gruppe von 4 Ausgabebits kodiert eine Dezimalzahl direkt.

Mit 12 Positionen pro Umdrehung entspricht die Leistung der E6C3-AB5B an jeder Wellenposition direkt der Dezimalposition 0 bis 11 in BCD ausgedrückt.,Die Ausgabe liest die BCD-Darstellung von 7. Wenn sie sich in Position 11 befindet, liest die Ausgabe BCD 11. An der Steuerungsposition ist keine Umwandlungsmathematik erforderlich.

Dies ist in Anwendungen von Bedeutung, in denen die empfangende Steuerung den Positionswert als Dezimalzahl verarbeitet, wobei eine numerische Anzeige die Rohpositionsausgabe anzeigt,oder wenn die Systemkonstruktion von direkt menschlich lesbaren Positionscodes profitiertBCD vereinfacht die Schnittstellenlogik und reduziert den Software-Überlast, der für die Interpretation von Positionsdaten aus dem Encoder erforderlich ist.

PNP-Ausgabe: Stromzufuhr in Standard-PLC-Eingänge

Das "B" in E6C3-AB5B identifiziert die PNP-Ausgabekonfiguration. Im PNP-Modus ziehen die Ausgabe-Transistoren beim aktiven Strom Dies ist der natürliche Begleiter der NPN (Sinking) digitalen Eingänge auf den meisten OMRON PLCs und vielen anderen PLC Familien gefunden, bei dem die Eingabe eine Stromquelle benötigt, um einen hohen Zustand zu registrieren.

Für Anwendungen, bei denen der Regler PNP-Eingänge verwendet (in europäischen Werkzeugmaschinen- und Verpackungsindustrieanlagen üblich), ist die entsprechende Variante E6C3-Klimatisierung5B stellt stattdessen NPN-Ausgänge bereit.

12 Positionen: Die richtige Granularität für die Grobwinkeldetektion

Das ist genau die Auflösung, die für Anwendungen benötigt wird, bei denen die sinnvollen Zustände diskret sind.ein 12-Positions-Zifferblatt, ein Zuführmechanismus mit 12 definierten Positionen oder eine beliebige Winkelsteuerung, bei der die natürliche Bewegungseinheit 30°-Schritte ist.

Die 12 P/R-Auflösung platziert diesen Encoder in eine andere Kategorie als Modelle mit höherer Auflösung (256, 360, 1024 P/R), die für eine glatte Winkelüberwachung oder eine präzise Cam-Timing-Präzision konzipiert sind.Die E6C3-AB5B 12P/R ist für grobe absolute Positionsbestätigung gebaut, wenn Sie wissen müssen, welche der 12 Stationen aktiv ist, kein interpolierter Winkel

IP65 und robuste Konstruktion: für echte Umgebungen ausgelegt

Die E6C3-A-Serie erhält ihre "robuste" Bezeichnung durch die Kombination ihrer Wohnungsbaukonstruktion und Umweltbewertungen.Das Gehäuse aus Aluminiumlegierung sorgt für mechanische Steifigkeit und thermische Stabilität im Betriebstemperaturbereich von 10 °C bis +70 °C. Die SUS303 Edelstahlwelle widersteht leichter Korrosion durch industrielle Atmosphären.und Wasserspritzer, wenn sie die optische Scheibe und die Elektronik erreichen.

Die maximale Radiallast von 80 N ist wesentlich höher als bei leichteren 50 mm-Koderern ­ wichtig, wenn Zeitgurtantriebe oder Kupplungsvorrichtungen Radialkräfte an der Welle erzeugen.000 Umdrehungsstunden maximale Drehzahl deckt die meisten Drehindex- und Ziffernanwendungen mit signifikantem Spielraum ab.

Für Außeneinrichtungen oder direkte Waschwaschbelastung gilt die IP65-Klasse der Serie E6C3-A für Wasserstrahlen, jedoch nicht für das Untertauchen.

Typische Anwendungsbereiche

Die E6C3-AB5B 12P/R ist am besten geeignet, wenn grobe absolute Positionserkennung, decimalkompatible Ausgabe und robuste Konstruktion zusammenkommen müssen:

• mit einer Breite von mehr als 20 mm Bestätigung, welche Station unter dem Prozesskopf steht
• Erfassung der Dial- und Knopfposition∆ Auslesen der ausgewählten Position auf dem manuellen Einstellblatt einer Maschine
• Kam-PositionsanlagenPositionseingabe für OMRON H8PS und ähnliche Steuergeräte
• Verpackungs- und Füllmaschinen Detektion der Position eines Turms oder eines Sternrads unter mehreren Drehstellen
• Indizierung der Fördermaschine- absolute Bestätigung jeder Haltestelle ohne Zyklen
• Allgemeine PLC-verbundene Positionserkennung- überall, wo ein Positionswert in einer Form erforderlich ist, die der Steuergerät direkt als decimale ganze Zahl lesen kann

Häufig gestellte Fragen

F1: Warum wählen Sie 12 P/R gegenüber höher auflösenden Varianten derselben Serie?

Eine höhere Auflösung ist nicht immer besser.Turmmaschinen ein 12 P/R-Coder bildet jede physische Position genau auf eine Coderposition abEs gibt keine Zweideutigkeit darüber, in welchem Schritt sich die Maschine befindet.und keine Filterung oder Fenster in der Software erforderlich ist, um zu entscheiden, ob eine leicht abzentralische Position "Position 7" ist oder nichtBei Modellen mit höherer Auflösung ist eine kontinuierliche Winkelüberwachung sinnvoll; bei dem 12 P/R-Modell ist eine diskrete Positionsbestätigung sinnvoll.

F2: Kann dieser Encoder direkt an die digitalen Eingänge der OMRON SYSMAC PLC angeschlossen werden?

Ja, für SPS-Varianten mit NPN-Eingangsmodule, die mit PNP-Ausgabegeräten kompatibel sind.die direkt mit dem Sinking-Eingangskanal auf OMRONs CJ übereinstimmtDie Anzahl der erforderlichen PLC-Eingabepunkte ist gleich der Anzahl der für die Auflösung Sie benötigen mindestens 4 Eingabepunkte, um die volle BCD-Zahl zu erfassen.

F3: Was ist der Unterschied zwischen der E6C3-AB5B und der E6C3-AC5B bei 12 P/R?

Der einzige Unterschied ist die Ausgangspolarität des Transistors. Der AB5B verwendet PNP (Sourcing) Ausgänge; der AC5B verwendet NPN (Sinking) Ausgänge.und Kabeloptionen sind identisch. Wählen Sie AB5B für Steuerungen mit NPN (Sinking) Eingängen; wählen Sie AC5B für Steuerungen mit PNP (Sourcing) Eingängen.

F4: Beibehält der E6C3-AB5B seine Positionsmessung, wenn die Stromversorgung abgeschaltet wird?

Der Ausgabecode wird durch die physikalische Position der optischen Scheibe bestimmt.Macht abschalten, drehen Sie die Welle überall innerhalb der 12 Positionen, stellen Sie die Leistung wieder her: Der Encoder gibt sofort den richtigen BCD-Code für die neue Welle Position ohne jede Initialisierungsequenz.

F5: Was geschieht mit der Ausgabe, wenn die Welle über die 12 Positionen hinaus gedreht wird?

Der E6C3-AB5B ist ein Absolute-Encoder mit einer einzigen Drehung. Die 12 Positionen umfassen eine volle Umdrehung (0 bis 11, jeweils 30°).die Ausgabe wird einfach umschlossen Position 11 wird auf dem nächsten Schritt von Position 0 gefolgtWenn die Anwendung mehrere Umdrehungen erfordert, kann der Encoder nicht mehrere Umdrehungen zählen.ein Mehrdreh-Absolute-Encoder (wie der E6C3-AB5B, der durch einen Getriebezug zu einer Mehrdreh-Einheit fährt) oder eine Kombination dieses Encoders mit einer separaten Umdrehungszähllogik erforderlich wäre.
