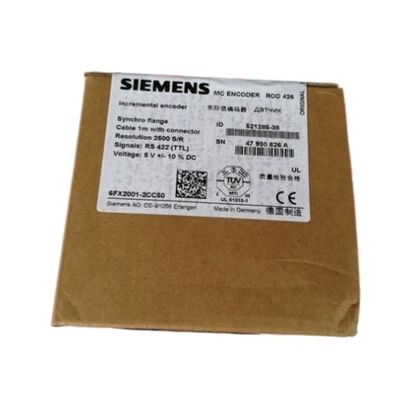

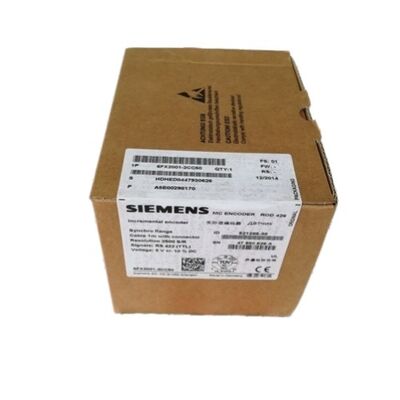

Siemens 6FX2001-2CC50 Inkrementalgeber

RS 422 (TTL) | 2500 P/R | Synchroflansch | 6mm Welle | 5V | Universeller Kabelabgang | SINUMERIK / SIMODRIVE kompatibel

Präzises Feedback für jede Umdrehung

Die Bewegungssteuerung ist nur so gut wie das Feedback, das ihr zugrunde liegt. An einer SINUMERIK-Maschine oder einer SIMODRIVE-gesteuerten Achse ist der Geber das Gerät, das dem Antrieb kontinuierlich mitteilt, wo sich die Welle tatsächlich befindet – nicht, wo sie hingeführt werden sollte, sondern wo sie physisch angekommen ist. Wenn dieses Feedback falsch ist, kann die Regelung nicht konvergieren. Wenn es 2.500 Mal pro Umdrehung über eine Schnittstelle, die Störungen über Entfernungen von bis zu 100 Metern unterdrückt, korrekt ist, verhält sich die Achse genau so, wie es die CNC beabsichtigt.

Der Siemens 6FX2001-2CC50 ist ein inkrementeller optischer Drehgeber mit RS 422 (TTL) Differenzausgang, 2500 Impulsen pro Umdrehung und einem universellen Kabelabgang, der sowohl axiale als auch radiale Kabelführung vom selben Gehäuse aus ermöglicht. Er verfügt über den Synchroflansch-Standard, der seit Jahrzehnten die mechanische Referenz für die Montage von Siemens Motion Control Gebern in Werkzeugmaschinen darstellt – und somit eine direkte Passform für die breiteste Palette von SIMODRIVE- und SINUMERIK-Installationen bietet.

Technische Spezifikationen

RS 422 (TTL) Schnittstelle: Warum differentielle Signalübertragung auf dem Maschinenboden wichtig ist

Ein Werkzeugmaschinen-Schaltschrank ist keine ruhige elektrische Umgebung. Frequenzumrichter schalten Kilowatt mit hoher Frequenz in der Nähe. Schütze erzeugen induktive Spitzen. Lange Kabelwege führen durch Kanäle, die mit Stromleitungen geteilt werden. In diesem Kontext fängt ein Single-Ended-TTL-Gebersignal – bezogen auf Masse – Störungen auf, die proportional zur Kabellänge und zur Nähe zu Störquellen sind.

RS 422 eliminiert diese Anfälligkeit, indem jedes Signal als differentielles Paar übertragen wird: zwei Drähte, die komplementäre Spannungen führen. Der Empfänger misst die Differenz zwischen dem Paar, nicht die absolute Spannung eines der Drähte. Jede Störung, die in das Kabel eingekoppelt wird, beeinflusst beide Drähte gleichmäßig, sodass ihr Beitrag am Empfänger wegfällt. Das Ergebnis ist ein Signal, das über Kabelwege von bis zu 100 Metern sauber ankommt – weit mehr, als Single-Ended-TTL in derselben Umgebung aushalten könnte.

Für die 2.500 P/R Auflösung des 6FX2001-2CC50 bei typischen Servogeschwindigkeiten ist die maximale Abtastfrequenz von 300 kHz die elektrische Obergrenze. Bei einer Wellendrehzahl von 6.000 U/min erzeugt der Geber 250.000 Impulse pro Sekunde – weit innerhalb dieser Grenze – und gibt der SIMODRIVE-Steuerplatine ausreichend Signalqualitätsreserve, während sie innerhalb der Schnittstellenspezifikation bleibt.

2500 Impulse pro Umdrehung: Genug Details für hochwertige Bearbeitung

Die Auflösung eines inkrementellen Gebers bestimmt die kleinste Winkeländerung, die der Antrieb erkennen und darauf reagieren kann. Bei 2.500 P/R entspricht ein Impuls 0,144° Wellendrehung. Nach der internen Quadraturzählung des Antriebs (×4-Auswertung von A und B) erreicht die effektive Auflösung 10.000 Zählungen pro Umdrehung – Winkelstufen von 0,036°.

Für eine lineare Vorschubachse mit einer Kugelumlaufspindel mit 5 mm Steigung ergeben 10.000 Zählungen pro Umdrehung eine lineare Auflösung von 0,5 µm pro Zählung. Für eine Drehzentrumsspindel, die im C-Achsen-Modus während der Konturbearbeitung arbeitet, bietet die 2.500 P/R die Winkelgranularität, die für eine reibungslose Interpolation erforderlich ist. Diese Auflösung deckt die Anforderungen der präzisen CNC-Bearbeitung für die meisten Standardanwendungen ab.

Universeller Kabelabgang: Eine SKU, zwei Routing-Optionen

Die Funktion "universeller Kabelabgang" ist es wert, vor der Bestellung verstanden zu werden. Der Kabelausgang des 6FX2001-2CC50 ist so konzipiert, dass er sowohl axiale (Kabelausgang parallel zur Wellenachse) als auch radiale (Kabelausgang senkrecht zur Welle) Führung vom selben Gehäuse aus ermöglicht. Diese Flexibilität bedeutet, dass eine Teilenummer für Maschinenkonfigurationen funktioniert, bei denen der Geber sein Kabel in verschiedene Richtungen führen muss – wodurch die Notwendigkeit entfällt, separate axiale und radiale Varianten für dieselbe Auflösung zu lagern.

Die verwandten Varianten 6FX2001-2EC50 (radialer Flanschstecker) und 6FX2001-2GC50 (axialer Flanschstecker) bieten feste Richtungsoptionen, wenn eine fest verdrahtete Steckverbindung bevorzugt wird. Das universelle CC50-Modell mit dem vorverdrahteten 1m-Kabel ist die flexiblere Wahl für Nachrüstungen und gemischte Wartungsbestände.

Synchroflansch: Der mechanische Standard, der sich bewährt hat

Der Synchroflansch ist eine standardisierte mechanische Schnittstelle für die Gebermontage, die einen präzisionsgeschliffenen Flanschkörper verwendet, der in eine passende Aussparung in der Motor- oder Maschinenendplatte greift, und einen Klemmring, der die Konzentrizität ohne steife Presspassung sichert. Dieser Ansatz toleriert die kleinen Kupplungsfehlausrichtungen und thermischen Ausdehnungsunterschiede, die in realen Maschinenbaugruppen auftreten, ohne Biegebelastungen auf die Geberwelle zu übertragen.

Die Synchroflansch-Montage des 6FX2001-2CC50 ist mechanisch kompatibel mit der breiten Palette von SINUMERIK- und SIMODRIVE-ausgestatteten Werkzeugmaschinen, die diesen Standard seit Jahrzehnten verwenden, was ihn zu einem einfachen Ersatzgeber macht, ohne die Gebermontageschnittstelle der Maschine zu verändern.

Kompatibilität mit Siemens Steuerungssystemen

Der 6FX2001-2CC50 ist eine systemgeprüfte, zertifizierte Siemens Motion Control Komponente, die für den Einsatz mit folgenden Systemen dokumentiert ist:

• SINUMERIK CNC-Systeme (einschließlich 840D sl, 810D und verwandter Plattformen)
• SIMODRIVE 611 Antriebssysteme (analoge und digitale Varianten mit TTL-Geber-Eingang)
• SIMOTION Motion Control Systeme
• SIMATIC Technologie-Controller mit Geber-Eingangsmodulen
• SINAMICS Antriebssysteme mit entsprechenden TTL-Geber-Schnittstellenmodulen

Der Geber ist innerhalb der Motion Control Encoder-Familie von Siemens als geeignet für Vorschubachsen und Spindelanwendungen an Werkzeugmaschinen klassifiziert, bei denen der Geber direkt am Motor oder Getriebewelle der Achse montiert ist.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem 6FX2001-2CC50 und dem 6FX2001-3CC50?

Beide sind 2.500 P/R Geber mit Synchroflansch und 6mm Welle und beide verwenden den universellen Kabelabgang. Der Hauptunterschied ist die Ausgangsschnittstelle. Der 6FX2001-2CC50 gibt RS 422 (TTL) digitale differentielle Signale aus, die direkt von Antriebssteuerungen mit einem TTL-Geber-Eingang verwendet werden können. Der 6FX2001-3CC50 gibt Sinussignale mit 1V Spitze-Spitze (Sin/Cos 1Vpp Format) aus, die einen Sin/Cos-fähigen Eingang am Antrieb oder der CNC benötigen, um durch Interpolation eine feinere Positionsauflösung zu erzielen. Überprüfen Sie die Geber-Eingangsspezifikation Ihres Antriebs vor der Bestellung – TTL- und Sin/Cos-Eingänge sind nicht austauschbar.

F2: Kann dieser Geber mit SIMODRIVE 611 Digital-Antriebsmodulen verwendet werden?

Ja, vorausgesetzt, die digitale Steuereinheit 611 ist mit einem TTL-Geber-Auswerteingang ausgestattet. Viele digitale Achssteuergeräte SIMODRIVE 611 unterstützen den RS 422 (TTL) inkrementellen Geber-Eingang als Teil ihrer Standard-Spezifikation. Bestätigen Sie die genaue Steuerungsplatine, die in Ihrem Antriebsmodul installiert ist, und verifizieren Sie, dass sie die TTL-Geber-Auswertung unterstützt, bevor Sie den 6FX2001-2CC50 anschließen.

F3: Der Geber enthält einen Referenzimpuls (Z-Signal). Wie wird dieser verwendet?

Das Z-Signal ist ein einzelner Impuls, der einmal pro Umdrehung bei einer präzisen Winkelposition ausgegeben wird. In inkrementellen Geber-Systemen wird der Z-Impuls für die Referenzpunktannäherung (Homing) verwendet – der Antrieb bewegt die Achse, bis der Z-Impuls erkannt wird, wodurch nach dem Einschalten eine bekannte, wiederholbare Referenzposition festgelegt wird. Ohne Referenz-Homing hat die Positionszählung des inkrementellen Gebers keinen definierten Startpunkt. Die korrekte Verwendung des Z-Impulses in der Homing-Konfiguration der CNC stellt sicher, dass die Maschine jedes Mal zur selben physischen Position homt.

F4: Was passiert, wenn die Versorgungsspannung von genau 5V abweicht?

Der 6FX2001-2CC50 toleriert eine Abweichung von ±10% bei der 5V-Versorgung, sodass er korrekt zwischen 4,5V und 5,5V arbeitet. Außerhalb dieses Bereichs kann die Signalqualität beeinträchtigt werden. Wenn die Versorgungsspannung instabil oder verrauscht ist, wird eine geregelte 5V-Versorgung mit ausreichender Entkopplung nahe am Geber empfohlen. Beachten Sie, dass andere Varianten der 6FX2001-Familie mit dem Suffix "-2N" größere Betriebsspannungsbereiche (10–30V) unterstützen, was besser geeignet sein kann, wenn eine präzise 5V-Regelung schwierig ist.

F5: Wie sollte der Geber mechanisch gekoppelt werden, um einen vorzeitigen Lagerschaden zu vermeiden?

Eine direkte starre Kopplung zwischen der Geberwelle und der Maschinenwelle wird nicht empfohlen. Jede verbleibende Fehlausrichtung – winkelmäßig oder parallel – überträgt sich direkt auf radiale und axiale Belastungen der internen Lager des Gebers und verkürzt die Lebensdauer. Eine flexible Kupplung, die kleine Fehlausrichtungen toleriert (typischerweise weniger als 0,1 mm parallele Verschiebung und weniger als 0,5° Winkelabweichung), sollte immer zwischen der Geberwelle und der angetriebenen Welle verwendet werden. Betreiben Sie die Geberwelle nicht mit einem Riemen oder einer Kette ohne Zwischenkupplung – die Seitenkräfte der Riemenspannung können die zulässige Radiallast der Welle überschreiten.
