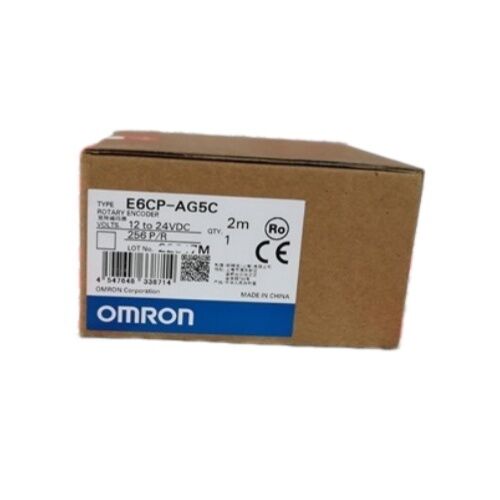

OMRON E6CP-AG5C Drehcodeur

Absolute 8-Bit Grau Code 256 PPR 50mm Gehäuse 1224 VDC H8PS Kamera Positionierer kompatibel

Winkelkontrolle, die von der Stelle ausgeht, wo man sich befindet

Inkrementelle Encoder zählen Impulse von einem Bezugspunkt aus, absolute Encoder sagen einfach, wo man sich befindet.oder nach einem geplanten Herunterfahren wieder aufnimmt die E6CP-AG5C gibt einen einzigartigen Winkelstandscode ab dem ersten Moment, in dem sie Strom erhält, ohne Anschlusszyklus, ohne Referenzlauf, ohne Wartezeit.

Teil der OMRON-Serie E6CP-A, liefert dieser kompakte absolute Drehcoder 8-Bit-Grey-Code-Ausgabe über 256 Positionen pro Umdrehung und Winkelpositionsüberwachung über die gesamte Palette der Aufgaben der allgemeinen industriellen AutomatisierungDas leichte ABS-Gehäuse, 50 mm Durchmesser,und direkte Kompatibilität mit OMRONs H8PS Cam Positioner haben es seit Jahren zu einer Standardreferenz in Automatisierungsteuerungen und Maschinensystemen gemacht.

Technische Spezifikation

Graue Code-Ausgabe: Präzision ohne Fehler

Standard-Binär-Ausgabe ändert mehrere Bits gleichzeitig bei bestimmten Zählübergängen, was kurze Fenster erzeugt, in denen die Ausgabe falsch gelesen werden könnte.Grauer Code beseitigt dies, indem nur ein Bit bei jedem Schritt .

Bei winkelbasierten Anwendungen zur Maschinenstimmung und -steuerung verringert diese Eigenschaft der Ein-Bit-Änderung direkt das Risiko falscher Positionsmessungen, die zu fehlerhaften Maschinenbetrieben führen könnten.Die 8-Bit-Gray-Ausgabe des E6CP-AG5C liefert 256 eindeutige, sequentielle Winkelpositionen über eine vollständige Drehung hinweg, jede mit einem einzigartigen Code, der während des normalen Betriebs nicht mit den Nachbarn verwechselt werden kann.

Optisches System: Keine Pinsel, weniger Fehler

Ältere Winkelpositionssensoren verwendeten Bürstenkontakte - mechanische Elemente, die sich abnutzen, elektrisches Rauschen erzeugen und Ausgangsvariationen erzeugen, wenn ihr Kontaktwiderstand mit der Temperatur verschiebt. The E6CP-AG5C uses an optical sensing system that eliminates brush noise entirely and keeps output accuracy stable across its full –10°C to +55°C operating temperature range without requiring temperature compensation.

Dies ist in Umgebungen von Bedeutung, in denen der Sensor in der Nähe von Wärmequellen ist, täglich große Temperaturschwankungen erlebt oder kontinuierlich arbeitet.Ein bürstenloses optisches System hat auch keine abgenutzten Kontaktteile im Signalpfad, was direkt zur Lebensdauer bei Anwendungen mit hohem Zyklus beiträgt.

H8PS Cam Positioner: Die für diese Verbindung entwickelte

Der H8PS von OMRON ist ein spezieller Steuergerät für die Position von Kameras, ein Gerät, das die Winkelposition eines Encoders überwacht und die Ausgänge an genau definierten Winkelpositionen auslöst.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, leicht rekonfigurierbare Form.

Der E6CP-AG5C wird von OMRON speziell als Encoder für die Verwendung mit dem H8PS aufgeführt, und die -C-Suffix-Variante dieses Encoders enthält einen speziell für die direkte H8PS-Schnittstelle entwickelten Steckverbinder.Die Kombination erkennt mit hoher Präzision die Betriebszeit von verschiedenen automatischen Maschinen, according to OMRON's official product documentation — covering applications from packaging machinery cycle control to press and stamping timing to any process where multiple output events need to occur at defined angular positions within a rotation cycle.

Für Systeme, die nicht den H8PS verwenden, wird das Standard-E6CP-AG5C (vorverkabeltes Kabel, kein Stecker) mit einem beliebigen Controller verbunden, der in der Lage ist, 8-Bit-parallelen Gray-Code auf offenen Kollektor-Ausgängen zu lesen.

Drahtfarbe und Ausgabe

Der E6CP-AG5C verwendet ein farbcodiertes Kabel mit der folgenden Ausgabe nach dem offiziellen Datenblatt von OMRON:

Wichtig:Lassen Sie mindestens 1 Sekunde nach dem Einschalten warten, bevor Sie den Encoder-Ausgang ablesen.

Wo dieser Encoder verwendet wird

Die Kombination aus absoluter Leistung, kompaktem 50mm-Gehäuse und einfacher paralleler Gray-Code-Schnittstelle des E6CP-AG5C eignet sich für eine breite Palette von Winkelpositionserkennungsaufgaben:

• Kam-Positionsanlagen- direkt mit dem OMRON H8PS für die programmierbare Maschinenzeitregelung gekoppelt
• Verpackungsmaschinen- Filmregistrierung, Etikettenposition, Füllzeit in Bezug auf den Behälterwinkel
• Index- und Drehtische- Bestätigung der absoluten Position an jeder Indexstation
• Druck- und Stempelgeräte Überwachung der Ram-Position und Ausgangsauslösung in definierten Winkeln
• Zeitmesssysteme für Fördermaschinen∆ Winkelposition der Antriebswellen für die Zyklussynchronisierung
• Allzweckwinkelregelung wenn eine absolute Positionsbezugshöhe von 256 Schritten für die Anwendung ausreicht

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen E6CP-AG5C und E6CP-AG5C-C?

Der Kern-Encoder ist identisch, gleiche 8-Bit-Gray-Code-Ausgabe, dieselben elektrischen Spezifikationen, dieselbe 50mm-Hülle.Das Suffix -C bezeichnet eine mit Steckverbinder beendete Version, die speziell für die direkte Verbindung zum OMRON H8PS Cam Positioner entwickelt wurde. Der Standard E6CP-AG5C hat fliegende Leitungen (nackte Drahtenden) geeignet für die allgemeine Verdrahtung zu jedem kompatiblen Controller. Wählen Sie basierend darauf, ob Sie eine Verbindung zu einem H8PS oder Verdrahtung zu einer benutzerdefinierten Schnittstelle.

F2: Kann dieser Encoder nach Stromausfall sein Positionslesen beibehalten?

Da es sich um einen absoluten Encoder handelt, gibt der E6CP-AG5C einen eindeutigen Code für jeden Winkel der Welle aus, basierend auf seinem internen optischen Scheibenmuster.und keine gespeicherten Daten zu verlieren. Strom entfernen, die Welle in eine beliebige Position drehen, den Strom wiederherstellen: Der Encoder gibt sofort den richtigen Graucode für die Position der Welle aus, ohne dass eine Initialisierungsequenz erforderlich ist.

F3: Warum beträgt die maximale Drehgeschwindigkeit nur 1.000 U/min?

Die Grenze von 1000 U/min spiegelt die Kombination aus der 8-Bit-Parallelleistung und der maximalen Schaltfrequenz von 5 kHz der offenen Kollektor-Ausgänge wider.die Ausgangsübergänge treten bei etwa 4Für Hochgeschwindigkeitsanwendungen bietet OMRON andere Encoderfamilien mit inkrementeller Hochgeschwindigkeitsleistung an.Für die Anwendungen der Kampositionierung und der Maschinenstimming ist der E6CP-AG5C für, die Drehgeschwindigkeiten selten bei 1000 Umdrehungen pro Minute liegen.

F4: Ist der E6CP-AG5C für die Verwendung in Umgebungen mit Schneidflüssigkeit oder Waschwasser geeignet?

Die E6CP-AG5C ist nicht geeignet für direkte Exposition gegenüber Kühlmittel, Waschbereiche,oder Außeneinrichtung ohne zusätzliche mechanische AbschirmungFür Anwendungen, die eine Wasserdichtigkeit erfordern, ist die E6C3-A-Serie von OMRON (IP65) die passende Alternative.Die E6CP-AG5C ist für die Montage der Steuerungsplatte oder für geschützte Maschinenpositionen ausgelegt, bei denen Spritze und Feuchtigkeit keine Rolle spielen.

F5: Wie viele Ausgangsleitungen müssen zum Empfangscontroller angeschlossen werden?

Der E6CP-AG5C verfügt über 8 Signal-Ausgangsleitungen (eines pro Bit, für 8-Bit-parallelen Ausgang) plus zwei Stromleitungen (Versorgung und allgemeine), was insgesamt 10 Leitungen ergibt.Die empfangende Steuerung oder PLC benötigt 8 digitale Eingangskanäle, die den offenen Sammler (NPN) lesen könnenWenn weniger Bits benötigt werden, können beispielsweise nur 4 Bits für eine Auflösung von 16 Positionen verwendet werden.und die angeschlossenen Bits werden immer noch gültige Grau-Code-Ausgabe für die angeschlossenen Kanäle.
