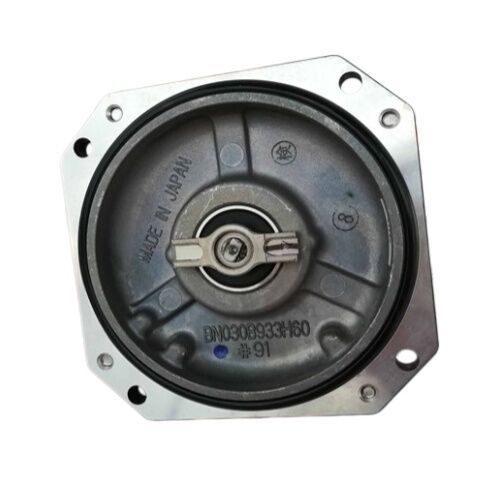

Mitsubishi OSA18 Absolut-Encoder — MELSERVO Integrierte Position-Feedback-Einheit, Neu

Wenn ein Mitsubishi Servo-Motor der HF- oder HG-Serie seinen Encoder verliert — durch Stoß, Lagerkontamination, thermische Belastung oder angesammelte Betriebsstunden — stoppt die Maschine. Nicht teilweise, nicht intermittierend. Sie stoppt vollständig, da der Servo-Verstärker keine Positionsrückmeldung hat und den Regelkreis nicht schließen kann. Der Mitsubishi OSA18 ist der werkseitig abgestimmte interne Absolut-Encoder, der für den direkten Austausch in dieser Situation entwickelt wurde: eine integrierte optische Absolut-Feedback-Einheit, die die volle Servo-Funktion des Motors, zu dem er passt, wiederherstellt. Neue Einheit, korrekt für Ihren Motor.

Was der OSA18 ist — und was nicht

Der OSA18 ist kein eigenständiger externer Drehgeber, der an einer Maschinenachse montiert ist. Es ist ein integrierter Servo-Motor-Encoder — eine kompakte optische Absolut-Sensorbaugruppe, die im Motorgehäuse am nicht angetriebenen Ende passt und für die spezifische Motorreihe, der er dient, werkseitig programmiert ist. Wenn Mitsubishi einen Servo-Motor der HF- oder HG-Serie baut, wird der OSA18 als primäres Positions- und Geschwindigkeits-Feedback-Gerät in den Motor integriert.

Diese Unterscheidung ist praktisch wichtig: Die Bestellung eines OSA18-Ersatzteils erfordert die Kenntnis der Teilenummer des Motors, da das interne Programm des Encoders mit dem Motor übereinstimmen muss, in den er eingebaut wird. Das Motormodell bestimmt, welche spezifische OSA18-Variante (Suffix -100, -130 usw.) die richtige ist.

Technische Spezifikationen

260.000 Impulse pro Umdrehung — Auflösung, die den Regelkreis schließt

Die 260.000 ppr Auflösung des OSA18 ist der Kern dessen, was die Mitsubishi HF- und HG-Serienmotoren in die Lage versetzt, die Positioniergenauigkeit zu erreichen, die ihre Spezifikationen beschreiben. Jeder Grad der Wellendrehung ist in mehr als 700 diskrete Feedback-Zählungen unterteilt. Der Servo-Verstärker empfängt diese hochdichte Positionsdaten kontinuierlich und nutzt sie zur Berechnung der Geschwindigkeit, zur Erkennung von Positionsfehlern und zur Ausgabe von korrigierenden Drehmomentbefehlen — alles innerhalb des Sub-Millisekunden-Regelzyklus, auf dem die MELSERVO-Plattform arbeitet.

Diese Auflösung ist bei niedrigen Geschwindigkeiten und bei Feineinstellungsbewegungen am wichtigsten. Bei 1 U/min bedeutet 260.000 ppr, dass der Verstärker mehr als 4.000 Positionsaktualisierungen pro Sekunde erhält. Der Servo kann einem befohlenen Positionsprofil mit extrem engen Fehlerschranken folgen — genau das, was CNC-Vorschubachsen, Robotergelenke und Präzisions-Indexiermechanismen benötigen, um ihre Nennleistung zu erbringen.

Als Absolut-Encoder meldet der OSA18 für jeden Wellenwinkel einen eindeutigen Positionswert. Es gibt keine inkrementellen Impulsfolgen zu zählen oder zu verlieren, wenn der Strom unterbrochen wird. Die Position ist jederzeit bekannt, auch unmittelbar nach dem Einschalten, ohne eine Referenzfahrt oder Nullpunkt-Rückkehrsequenz.

Motorspezifische Programmierung — Warum die Suffix-Nummer wichtig ist

Die OSA18-Serie verwendet ein Suffix, um die motorspezifische Firmware-Variante anzuzeigen. Die Basisbezeichnung OSA18 umfasst eine Familie von programmierten Encoder-Einheiten, die jeweils für ein bestimmtes Mitsubishi Servo-Motormodell kalibriert und codiert sind. Beim Austausch eines ausgefallenen Encoders muss das Ersatzteil das richtige Suffix für den zu wartenden Motor tragen.

Die Motornummer auf dem Typenschild des Motors bestimmt, welche OSA18-Variante bestellt werden muss. Bestätigte kompatible Motorenbeispiele sind der HF-104S-A48 und verwandte HF-SP-Serienmotoren sowie HG-Serienmotoren, die auf den MELSERVO J3- und J4-Verstärkerplattformen arbeiten. Für HG-Serienmotoren (HG-MR, HG-KR, HG-SR, HG-JR, HG-RR) ist die OSA18-Encoder-Familie der werkseitig verbaute Standard über das gesamte Sortiment, selbst bei Motoren, die Mitsubishi im Katalog als 22-Bit bezeichnet — die physische Encoder-Einheit im Einsatz verwendet die OSA18-Identifikation.

Der Versuch, eine OSA18-Variante mit falschem Suffix in einen bestimmten Motor einzubauen, führt zu Encoder-Alarmbedingungen und fehlgeschlagener Inbetriebnahme. Kreuzreferenzieren Sie immer die Motormodellnummer, bevor Sie bestellen.

Wo der OSA18-Encoder zu finden ist

Der OSA18 ist der Standard-Innen-Encoder in einer breiten Palette von Mitsubishi Produktions-Servo-Motorfamilien. Gängige Plattformen, auf denen dieser Encoder ab Werk installiert ist, sind:

MELSERVO HF Serie (J3 Plattform) — HF-SP, HF-JP, HF-KP und HF-MP Serienmotoren über den gesamten Leistungsbereich von Bruchteilen von Kilowatt bis zu mehreren Kilowatt; diese Motoren sind die dominierende Servo-Wahl in Mitsubishi J3-Plattform CNC- und Bewegungssteuerungsinstallationen

MELSERVO HG Serie (J4 Plattform) — HG-MR, HG-KR, HG-SR, HG-JR, HG-RR, HG-UR und HG-AK Serienmotoren; trotz J4-Kataloghinweisen auf 22-Bit-Encoder wird die installierte Encoder-Einheit in Mitsubishis eigener Wartungsdokumentation als OSA18-Serie getestet und identifiziert

CNC-Werkzeugmaschinen — Vorschubachsen (X, Y, Z und Drehachsen) von Bearbeitungszentren, CNC-Drehmaschinen und Drehzentren, die MELSERVO J3- und J4-Verstärkersysteme betreiben, die mit MELDAS- oder MELSERVO-CNC-Steuerungen verbunden sind

Industrieroboter — Gelenk-Encoder an Mitsubishi Industrierobotern, die HF- oder HG-Serien-Servo-Motoren als Gelenkaktuatoren verwenden, wobei der OSA18 das Closed-Loop-Feedback für jede Achse liefert

Automatisierte Montage und Handhabung — mehrachsige Montagesysteme, Pick-and-Place-Maschinen, Förderband-Indexantriebe und Materialhandhabungsgeräte, bei denen Mitsubishi Servo-Motoren die Bewegungsachsen bilden

Austausch eines OSA18 — Was der Prozess erfordert

Der Austausch des Encoders an einem Mitsubishi Servo-Motor ist eine Wartungsmaßnahme, die bei jedem Schritt Sorgfalt erfordert. Der Encoder ist im Motorgehäuse am nicht angetriebenen Ende montiert; der Zugang erfordert eine teilweise Demontage des Motors. Der Austausch nur des Encoders — anstelle des gesamten Motors — ist die kostengünstige Methode, wenn die mechanischen Komponenten des Motors (Stator, Rotor, Lager, Welle) noch funktionsfähig sind.

Wichtige Schritte im Austauschprozess sind: Überprüfung des richtigen OSA18-Suffixes anhand des Motortypenschilds, vorsichtiges Entfernen der Encoder-Abdeckung und des Steckers, Austausch der Encoder-Baugruppe, ohne dass Verunreinigungen in das Motorgehäuse gelangen, und Wiederanschließen des seriellen Feedback-Kabels. Nach der Installation erfordert der Servo-Verstärker in der Regel eine Parameterprüfung oder eine Encoder-Initialisierungssequenz gemäß dem MR-J3- oder MR-J4-Verstärkerhandbuch, bevor die Achse wieder in Betrieb genommen werden kann.

Das Gewicht von 0,60 lbs der Encoder-Einheit spiegelt ihre kompakte Bauweise wider — der OSA18 passt in den begrenzten Raum der Motorkappe, ohne die Motorbaugruppe erheblich zu belasten.

FAQ

F1: Woher weiß ich, welche OSA18-Suffix-Variante ich für meinen Motor benötige?

Der OSA18 ist motorspezifisch. Überprüfen Sie das Typenschild Ihres Servo-Motors — die Motormodellnummer (z. B. HF-104S-A48, HF-SP52, HG-SR52) bestimmt, welches OSA18-Suffix korrekt ist. Die beiden Varianten passen zu unterschiedlichen Motorfamilien und dürfen nicht vertauscht werden. Geben Sie immer die vollständige Teilenummer Ihres Motors an, wenn Sie einen OSA18-Ersatz bestellen, um sicherzustellen, dass die richtige programmierte Einheit geliefert wird.

F2: Kann der OSA18 sowohl mit MELSERVO J3- als auch mit J4-Verstärkern verwendet werden?

Der OSA18-Encoder ist mit MR-J3 (J3-Plattform) und MR-J4 (J4-Plattform) Servo-Verstärkern kompatibel, wenn er im richtigen Motor installiert ist. Die J4-Wartungsdokumentation von Mitsubishi bestätigt, dass HG-Serienmotoren — die auf J4-Verstärkern laufen — die OSA18-Encoder-Identifikation verwenden. Die Servo-Parameterkonfiguration des Verstärkers muss mit dem im Motor installierten Encoder übereinstimmen.

F3: Unterstützt der OSA18 die absolute Positionsbeibehaltung ohne Batterie?

Der OSA18 ist ein Absolut-Encoder — er liefert für jeden Wellenwinkel einen eindeutigen Positionswert und überträgt diesen über serielle Daten an den Verstärker. Für die absolute Positionsbeibehaltung über mehrere Umdrehungen bei Stromausfall ist eine Backup-Batterie im Servo-Verstärker (MR-J3BAT oder Äquivalent) erforderlich. Bei aktivierter Batterie-Unterstützung wird die Position des Motors über mehrere Umdrehungen bei Maschinenabschaltungen gespeichert, wodurch ein Nullpunkt-Zyklus beim Start entfällt. Ohne Batterie-Unterstützung ist die absolute Position über eine Umdrehung beim Einschalten immer noch bekannt, aber die Zählung über mehrere Umdrehungen wird zurückgesetzt.

F4: Was verursacht einen Ausfall des OSA18-Encoders und wie kann er identifiziert werden?

Häufige Ursachen für Ausfälle sind physische Stöße (Herunterfallen des Motors oder Kollisionen der Maschine), Kühlmittel- oder Schmierstoffkontamination durch die Wellendichtung, thermische Schäden durch anhaltende Überlastbedingungen und altersbedingte Verschlechterung der optischen Abtastkomponenten. Typische Alarmindikatoren am Servo-Verstärker sind Encoder-Kommunikationsfehler, Positionsrückmeldungsalarme und abnormale Encoder-Signalalarme — der spezifische Alarmcode hängt vom MR-J3- oder MR-J4-Verstärker ab. Alle diese Alarme, die nach einem Neustart bestehen bleiben und nicht per Software gelöscht werden können, deuten im Allgemeinen auf einen erforderlichen Austausch des Encoders hin.

F5: Ist der OSA18 reparierbar oder muss er als komplette Einheit ersetzt werden?

Der OSA18 ist eine werkseitig programmierte, versiegelte optische Baugruppe. Eine Reparatur auf Komponentenebene ist für Endverbraucher nicht praktikabel — der Encoder enthält präzise optische Elemente, die Reinraumbedingungen und spezielle Testgeräte für eine korrekte Wartung erfordern. Der Standard- und empfohlene Ansatz ist der Austausch der kompletten Einheit durch einen neuen, auf den Motor abgestimmten OSA18. Angesichts des Kostenverhältnisses zwischen einem Encoder-Austausch und einem kompletten Servo-Motor ist der Encoder-Austausch die wirtschaftlich sinnvolle Wahl, wenn der Motorkörper ansonsten wartungsfähig ist.
