CE-zertifizierter Fanuc-Servomotor-Coder A860-0320-T112

Fanuc A860-0320-T112 | Absoluter 2500P Impulsgeber — AC/S-Serien Servomotoren 0S–40S, CNC Zero-C/D · 15 · 16A · 18A · 21A — Ausgelaufen, Austausch/Gebrauchtteile

Übersicht

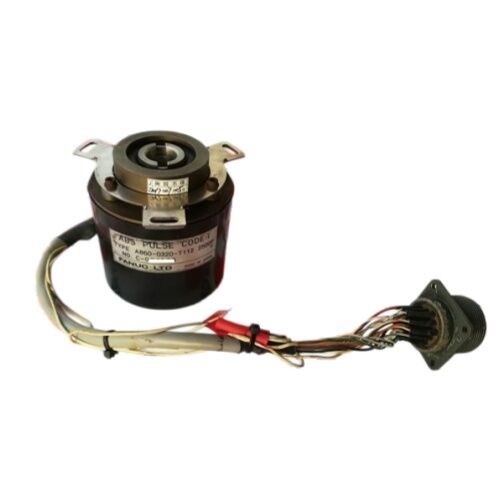

Der Fanuc A860-0320-T112 ist der Absolut-Impulsgeber mit schwarzem Gehäuse, der an Fanuc AC- und S-Serien-Servomotoren verbaut ist — die Motorengeneration, die Zehntausende von CNC-Werkzeugmaschinen antrieb, die in den 1980er und bis Mitte der 1990er Jahre gebaut wurden.

Mit 2500 Impulsen pro Umdrehung liefert er die Positionsauflösung, die Zero-C, Zero-D und die frühen 16/18 Model-A Steuerungen für den geschlossenen Regelkreisbetrieb von Drehmaschinen, Bearbeitungszentren, Bohrmaschinen und Transferstraßen erfordern. Maschinen mit dieser Motor-/Encoder-Generation sind weltweit noch aktiv in Produktion, und es ist diese fortlaufende operative Realität — nicht das Sammlerinteresse —, die den A860-0320-T112 zu einem gefragten Ersatzteil Jahrzehnte nach Einstellung der aktiven Produktion durch Fanuc macht.

Das absolute Design bedeutet, dass der Encoder seine Wellenposition sofort beim Einschalten meldet, ohne einen Referenzrücklaufzyklus zu benötigen. Die CNC liest die Position aus dem absoluten Code des Encoders sofort nach Systeminitialisierung aus, und die Achse ist für die Bewegung bereit.

Dies war keine universelle Funktion dieser Motorengeneration — die früheren inkrementellen Impulsgeber (A860-0304-T112 und ähnliche) erforderten vor jedem Gebrauch eine Referenzfahrt, während der absolute A860-0320-T112 es den Bedienern ermöglichte, die Produktion nach jeder geplanten oder ungeplanten Stromunterbrechung von einer genau bekannten Position aus fortzusetzen.

Der Komfortunterschied ist bei einer Maschine, die häufig stoppt und startet, spürbar.

Die alternative Teilenummer A290-0561-V532 erscheint auf einigen Motorbaugruppen und Bestellunterlagen für denselben physischen Encoder — beide Bezeichnungen beziehen sich auf dieselbe Einheit und sind für Identifikations- und Beschaffungszwecke austauschbar.

Das schwarze Kunststoffgehäuse unterscheidet diesen Encoder von den früheren inkrementellen Typen mit roter Kappe und von den Aluminiumgehäuse-Alpha-Serien-Encodern, die in der nächsten Motorengeneration folgten. Im Feld ist das schwarze Gehäuse die schnellste visuelle Bestätigung, dass ein AC- oder S-Serien-Motor mit diesem absoluten Typ und nicht mit einer inkrementellen Variante ausgestattet ist.

Wichtige Spezifikationen

Die 2500P-Auflösung im AC/S-Serien-Kontext

Die Angabe von 2500 Impulsen pro Umdrehung ist die rohe Scheibenstrichzahl. Die Quadraturdekodierung des Verstärkers erzeugt aus dieser 2500P-Basis 10.000 interpolierte Positionsinkremente pro Wellenumdrehung — 4-fache Zählung von A- und B-Kanalflanken.

Für einen Servomotor, der an eine Kugelumlaufspindel mit 5 mm Steigung und einem typischen Übersetzungsverhältnis angeschlossen ist, ergibt dies eine Positionsauflösung im Bereich von wenigen Mikrometern am Werkstück — mehr als ausreichend für die Bearbeitungsanwendungen, für die diese Motoren entwickelt wurden.

Bei Drehmaschinen und Bearbeitungszentren mit Steuerungen der Serie 15 oder 16A untermauert diese Auflösung die Achspositionierungsgenauigkeit, für die Fanuc CNC-Maschinen dieser Ära bekannt waren.

Die absolute Positionskodierung selbst erstreckt sich über eine volle Umdrehung.

Die Mehrumdrehungs-Absolutpositionsbeibehaltung (Erkennen der Position nach mehr als einer Umdrehung, ohne dass die Welle zu einer Referenz zurückgefahren werden muss) hängt davon ab, ob die Batterie des Servo-Verstärkers den Umdrehungszähler über Maschinenstromzyklen hinweg aufrechterhält.

Eine defekte Verstärkerbatterie zerstört nicht die Absolutdaten der Einzelumdrehung des Encoders; sie bedeutet, dass die Steuerung die Achsposition nach der Stromwiederherstellung neu ermitteln muss.

Lieferstatus und Austausch

Fanuc hat den A860-0320-T112 und seine unmittelbaren Vorgängervarianten eingestellt, als die AC/S-Serien-Motorengeneration aus dem aktiven Produktprogramm ausschied. Der Encoder wird nicht mehr hergestellt. Ersatzgeräte stammen ausschließlich aus zwei Quellen: geprüfte Gebrauchtteile von demontierten Maschinen und Motor-Austauschpools, die von Fanuc-Spezialisten-Serviceunternehmen unterhalten werden.

Die meisten Lieferanten verlangen eine Motor-Austauschbedingung für diese Encoder, da das Angebot begrenzt ist und an funktionierende Motorbaugruppen gebunden ist.

Die praktische Konsequenz für einen Wartungskäufer ist, dass oft ein Kern (defekter Encoder oder defekter Motor mit diesem Encoder) mit der Bestellung mitgeliefert werden muss — der Aufbereiter baut einen geprüften Encoder in das zurückgegebene Motorgehäuse ein, testet die Baugruppe und liefert einen funktionierenden Motor zurück.

Dieses Austauschmodell ist für den A860-0320-T112 häufiger als reine Ersatzteilverkäufe, obwohl von einigen Händlern Gebrauchtteile in verschiedenen Zuständen ohne Austauschpflicht erhältlich sind.

Die Prüfung jedes Ersatz-A860-0320-T112 sollte immer unter Drehung an einem kompatiblen Verstärker erfolgen — statische Prüfstandtests validieren nicht die Genauigkeit des absoluten Codes des Encoders, die eine tatsächliche Wellendrehung erfordert, um zu überprüfen, ob die Codiersequenz sauber ist und die Positionsdaten über eine volle Umdrehung hinweg rauschfrei sind.

Häufige Fehlerbilder und Diagnose

Alterungsbedingte Verschmutzung der optischen Scheibe ist das dominierende Fehlerbild.

Das schwarze Kunststoffgehäuse des A860-0320-T112 dichtet die optische Scheibe vom Motorwellenende ab, aber die Wanderung von Motorlagerfett über Jahre hinweg erreicht schließlich den optischen Pfad, reduziert die Signalamplitude und führt dazu, dass der absolute Code Fehler erzeugt, die die CNC als Positionsdatenfehler liest.

Der Alarm erscheint typischerweise als Positionsfehler-Alarm oder Encoder-Kommunikationsfehler bei Zero-C/D und 16A Steuerungen, oft zuerst während des Maschinenaufwärmens, wenn das Lagerfett kalt und viskos ist.

Lagerspiel im internen Lager des Encoders ist das zweithäufigste Problem.

Wenn das Lager Spiel entwickelt, schwankt die optische Scheibe relativ zur Fotodetektor-Anordnung, und die Signalqualität verschlechtert sich — dies führt zu denselben Positionsfehler-Alarmen wie bei Verschmutzung, jedoch ohne sichtbare Schmierstoffspuren im Inneren des Encoders bei der Inspektion.

FAQ

F1: Ist der A860-0320-T112 ohne Motor-Austausch erhältlich, oder muss ein Kern zurückgegeben werden?

Verfügbarkeit und Austauschbedingungen variieren je nach Lieferant. Einige Spezialisten verkaufen geprüfte Gebrauchtteile direkt — diese stammen aus demontierten Maschinen und sind erhältlich, solange der Vorrat reicht.

Viele Reparatur-Spezialisten bieten diesen Encoder nur im Rahmen eines Motor-Austauschs an, bei dem der defekte Motor eingesendet und ein geprüfter Motor mit funktionierendem Encoder zurückgegeben wird.

Wenn ein Direktkauf ohne Rückgabe eines Kerns erforderlich ist, vergewissern Sie sich zum Zeitpunkt der Anfrage beim Lieferanten, da die Lagerbestände für diesen eingestellten Encoder begrenzt sind und sich häufig ändern.

F2: Kann der A860-0320-T112 bei Verschmutzung oder Lagerschäden repariert werden, oder muss er ausgetauscht werden?

Fanuc hat diese Encoder als versiegelte Einheiten konzipiert, die nicht für die Reparatur vor Ort vorgesehen sind. Einige Spezialisten öffnen und reinigen jedoch verschmutzte Einheiten, ersetzen interne Lager und qualifizieren den Encoder unter Drehung auf einem Prüfstand neu.

Die Erfolgsquote variiert je nach Grad der Verschmutzung und dem Zustand der Scheibe — wenn die optische Scheibe selbst durch abrasive Verunreinigungen geätzt oder zerkratzt wurde, kann die Reinigung die Leistung nicht wiederherstellen. Bevor Sie sich für eine Reparatur entscheiden, fragen Sie den Aufbereiter, ob er den Encoder nach der Reparatur unter Drehung gegen eine bekannte gute Referenz testet.

F3: Welche CNC-Alarmcodes erscheinen, wenn der A860-0320-T112 bei einer Steuerung der Serie 16A ausfällt?

Bei der Fanuc Serie 16A erscheinen Encoder-bezogene Alarme typischerweise als SV0401 (Soft-Disconnect — Impulsgeber getrennt) oder SV0409 (Impulsgeberfehler) auf der betroffenen Achse. Alarm SV0401 beim Einschalten deutet normalerweise darauf hin, dass der Encoder nicht kommuniziert; derselbe Alarm, der intermittierend während des Betriebs auftritt, deutet auf einen degradierten, aber teilweise funktionierenden Encoder oder ein Kabelverbindungsproblem hin.

SV0409, der mitten im Zyklus ohne vorherige Historie auftritt, ist oft das erste Symptom einer optischen Verschmutzung, die gelegentlich zu einer Beschädigung des absoluten Codes führt.

F4: Was ist der Unterschied zwischen dem A860-0320-T112 und dem A860-0304-T112, der an ähnlich aussehenden Motoren verbaut ist?

Der A860-0320-T112 ist ein absoluter Typ — er meldet die Position sofort beim Einschalten ohne Referenzrücklauf.

Der A860-0304-T112 ist ein inkrementeller Typ — die CNC muss die Achse nach jedem Stromzyklus zu einem Referenzpunkt fahren, um die Position zu ermitteln. Beide verwenden eine Auflösung von 2500P.

Beide passen in dieselben Motorbauformen, aber die Schnittstellenkarte des Verstärkers unterscheidet sich zwischen absoluten und inkrementellen Typen.

Das Typenschild des Motors und die Verstärkerparameter-Einstellungen bestätigen den vorhandenen Typ. Der Austausch eines absoluten Encoders gegen einen inkrementellen Typ erfordert eine passende Verstärkerhardware; es ist kein Plug-and-Play-Austausch.

F5: Welche Ausrichtungsverfahren sind nach dem Einbau eines Ersatz-A860-0320-T112 erforderlich?

Im Gegensatz zu Alpha-Serien-Encodern mit Oldham-Kupplungen wird der A860-0320-T112 direkt an die Motorwelle montiert, mit einer Ausrichtung zwischen der mechanischen Nullposition des Encoders und der elektrischen Null des Motors.

Nach dem Einbau eines Ersatzgeräts benötigt die CNC in der Regel eine vollständige Referenzfahrt, um die absolute Position mit der mechanischen Ausrichtung des neuen Encoders neu zu ermitteln.

Die spezifische Parameteranpassung, die erforderlich ist, um den Nullpunktversatz des neuen Encoders mit der Gitterverschiebung und dem Referenzpunkt der Maschine abzugleichen, hängt von der ursprünglichen Einrichtung des Maschinenherstellers ab — konsultieren Sie das Fanuc-Parameter-Backup der Maschine, falls vorhanden, und überprüfen Sie die Achsposition am Referenzpunkt, bevor Sie die Maschine wieder in Produktion nehmen.
