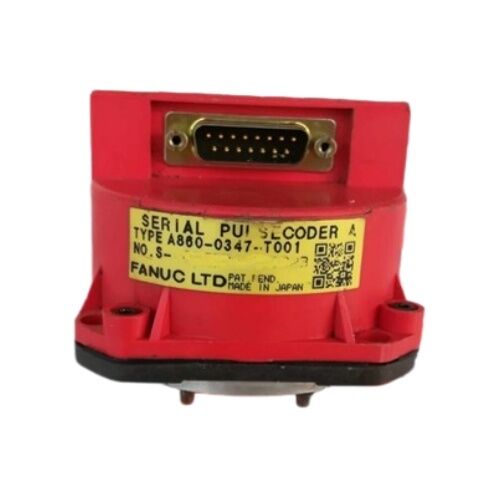

Original Fanuc Absolute Pulse Servo Motor Encoder A860-0347-T001

Fanuc A860-0347-T001 | Serieller A Absolutwert-Pulscoder — D-Sub-Stecker, Fanuc Modell 3-0S / 4-0S S-Serie AC-Servomotoren

Übersicht

Der Fanuc A860-0347-T001 ist ein serieller A Absolutwert-Pulscoder, der in bestimmten Modellen der Fanuc S-Serie AC-Servomotoren verbaut ist — insbesondere in den Modellen 3-0S und 4-0S.

Das Serial A-Protokoll war Fanucs erste serielle Encoder-Generation für die S-Serie. Es liefert absolute Positionsrückmeldung über eine serielle Schnittstelle vom Motor zum Servo-Verstärker, wodurch ein Referenzpunkt-Anfahren beim Maschinenstart entfällt und gleichzeitig Positionsdaten mit einer Auflösung geliefert werden, die für die Betriebseigenschaften der S-Serie Motoren geeignet ist.

Der D-Sub-Stecker am Encoder-Gehäuse ist das physische Merkmal dieser Variante innerhalb der A860-0347-Familie.

D-Sub-Stecker — der trapezförmige Industriestandard mit mehreren Pins — waren eine gängige Wahl für Servo-Feedback-Verbindungen in der Ära, in der die S-Serie Motoren hergestellt wurden. Der T001 D-Sub passt in die entsprechende Buchse der Feedback-Kabelbaugruppe des Motors. Diese Steckverbindungsanordnung ermöglicht den Austausch des Encoders, ohne die Kabelverlegung zu beeinträchtigen — der Ersatz-T001 wird direkt in die motorseitige Buchse des vorhandenen Kabels gesteckt.

Die S-Serie Motoren, mit denen der A860-0347-T001 verbunden ist, stellen eine frühere Generation von Fanuc Servomotoren dar als die nachfolgende Alpha-Serie.

Die Bezeichnungen 3-0S und 4-0S kennzeichnen Mittelrahmen-Motoren der S-Serie in spezifischen Drehmoment- und Geschwindigkeitsklassen. Maschinen, die mit diesen Motoren gebaut wurden — Drehzentren, Bearbeitungszentren und Transferstraßenanlagen von großen Herstellern der 1990er Jahre — sind weiterhin in Produktionsanlagen weltweit im Einsatz, was getestete Ersatz-Pulscoder zu einem aktiven Wartungsbedarf macht und nicht zu einer historischen Kuriosität.

Wie alle seriellen Absolutwert-Pulscoder im Fanuc S-Serie Ökosystem, beruht die Absolutwert-Positionierungsfähigkeit des A860-0347-T001 auf der Batteriepufferung im Servo-Verstärker, um die Mehrumdrehungszählung über Maschinenstromzyklen hinweg aufrechtzuerhalten.

Eine funktionierende Verstärkerbatterie ist die betriebliche Voraussetzung für den Vorteil des "kein Referenzpunkt-Anfahrens beim Start", der diesen Encoder von den inkrementellen Typen unterscheidet, die bei früheren S-Serie Motoren verwendet wurden.

Schlüsselspezifikationen

Serial A Protokoll — Kontext der S-Serie

Das Serial A-Protokoll platziert den A860-0347-T001 in der ersten Generation von Fanuc seriellen Encodern für die S-Serie. Vor Serial A verwendeten S-Serie Motoren inkrementelle Pulscoder (die Familien A860-0315, A860-0316), die A/B/Z-Quadratur-Signale erzeugten. Serial A ersetzte diese analogen Quadratur-Ausgänge durch eine kompakte serielle Datenverbindung, reduzierte die Anzahl der benötigten Leiter zwischen Encoder und Verstärker und ermöglichte gleichzeitig eine absolute Positionsrückmeldung, die die inkrementellen Typen nicht bieten konnten.

Der Übergang zur seriellen Absolutwert-Rückmeldung war eine bedeutende betriebliche Verbesserung für Maschinenbediener: Maschinen mit Serial A Encodern können die Produktion unmittelbar nach jeder geplanten oder ungeplanten Abschaltung wieder aufnehmen, vorausgesetzt, die Verstärkerbatterie ist in Ordnung. Maschinen mit inkrementellen Encodern erfordern nach jedem Stromzyklus eine strukturierte Referenzpunkt-Anfahrsequenz, was die Startzeit verlängert und die Flexibilität während der Wartung einschränkt.

Das Serial A-Protokoll, das bei der S-Serie verwendet wird, unterscheidet sich von den seriellen Protokollen, die bei späteren Alpha- und Alpha i Encoder-Generationen verwendet werden. Der A860-0347-T001 ist elektrisch und protokollseitig nicht kompatibel mit Alpha-Serien-Encodern (Familien A860-0346, A860-0356) oder Alpha i Encodern (Serie A860-2001) — sie bedienen unterschiedliche Motorgenerationen und kommunizieren mit unterschiedlichen Verstärker-Schnittstellenschaltungen.

D-Sub-Stecker — Feldidentifikation und Austauschhinweise

Das D-Sub-Steckerformat des A860-0347-T001 verwendet das Standard-Trapezgehäuse mit Riegel-Befestigungsschrauben. Bei der Inspektion eines Motors im Feld ist die D-Sub-Buchse am motorseitigen Ende des Kabels — anstelle eines Amphenol- oder Flachsteckers — der physische Indikator dafür, dass diese T001 D-Sub-Variante der richtige Encoder ist und nicht eine andere Variante der A860-0347-Serie.

Bestätigen Sie vor der Bestellung eines Ersatzteils, dass das Feedback-Kabel des Motors am Encoder-Ende eine D-Sub-Buchse hat; der T001 passt nicht in ein Kabel mit einem anderen Steckertyp.

FAQ

F1: Welcher CNC-Alarm erscheint, wenn der A860-0347-T001 die Kommunikation verliert, und was ist der erste Diagnose-Schritt?

Fehler bei der seriellen A-Encoder-Kommunikation erscheinen typischerweise als Alarme der SV-3xx-Serie auf kompatiblen CNC-Generationen — häufig SV360 (serieller Datenfehler) oder ein Achsenalarm, der anzeigt, dass der Servo nicht aktiviert werden kann.

Bevor der Encoder als defekt eingestuft wird, trennen Sie den D-Sub-Stecker am Encoder-Gehäuse und stecken Sie ihn wieder ein. Überprüfen Sie alle Pins auf Verunreinigungen oder physische Schäden. Untersuchen Sie den Kabelverlauf auf Knicke, Quetschschäden oder Scheuerstellen an Kabeldurchführungen.

Wenn der Alarm trotz Inspektion von Stecker und Kabel weiterhin besteht, tauschen Sie ein bekanntermaßen funktionierendes Feedback-Kabel von einer anderen Achse aus (falls steckerkompatibel). Ein Fehler, der mit dem Ersatzkabel behoben wird, deutet auf Kabelschäden hin; einer, der bestehen bleibt, deutet auf den Encoder oder seine Verstärker-Schnittstellenschaltung hin.

F2: Ist der A860-0347-T001 als Neuteil erhältlich oder nur als Gebrauchtteil und Austausch?

Die S-Serie Motorgeneration liegt vor der aktuellen Fanuc-Produktion, und der A860-0347-T001 wird ausschließlich über den Aftermarket bezogen — Gebrauchtteile aus stillgelegten funktionierenden Maschinen und verwaltete Austauschpools von Motorspezialisten.

Geprüfte und garantierte Austauschgeräte von seriösen Lieferanten sind der praktischste Weg zu einem Ersatzteil mit Vertrauen in seinen funktionalen Zustand.

Ein statischer Banktest allein validiert nicht die serielle Kommunikationsleistung des Encoders; Tests unter Drehung an einem kompatiblen Verstärker und einer CNC sind die aussagekräftige Qualifizierung.

F3: Kann der A860-0347-T001 durch einen späteren Absolutwert-Encoder-Typ ersetzt werden, wenn kein direkter Ersatz verfügbar ist?

Nein — das Protokoll und die Verstärker-Schnittstelle des Serial A-Encoders sind spezifisch für die S-Serie Servo-Verstärker, die für den Empfang von Serial A-Daten ausgelegt sind.

Ein Ersatz durch eine andere Fanuc Encoder-Familie würde einen Verstärker erfordern, der das Protokoll dieses Encoders akzeptieren kann, was wiederum eine Änderung des Servo-Systems über den Encoder hinaus erfordern würde.

In der Praxis ist der richtige Ansatz, einen kompatiblen A860-0347-T001 aus dem Aftermarket zu beschaffen.

Ein seriöser Fanuc S-Serie Motorspezialist kann beraten, ob die exakte T001 D-Sub-Variante verfügbar ist oder ob eine kompatible Alternative innerhalb der A860-0347-Familie mit Kabelanpassung eine Option ist.

F4: Welche Startprozedur ist nach dem Einbau eines Ersatz-A860-0347-T001 erforderlich?

Nach jedem Encoder-Austausch ist ein Referenzpunkt-Anfahren erforderlich. Der neue Encoder hat keine gespeicherte Beziehung zur mechanischen Position der Maschine in Bezug auf die Mehrumdrehungszählung — der SRAM des Verstärkers wurde zurückgesetzt oder enthält eine Zählung, die an die Winkelorientierung des vorherigen Encoders gebunden ist.

Schalten Sie die Maschine ein, bestätigen Sie, dass der Encoder-Kommunikationsalarm gelöscht ist (was bedeutet, dass die serielle Verbindung hergestellt ist), und fahren Sie dann die Achse durch einen vollständigen Referenzpunkt-Anfahrzyklus. Überprüfen Sie, ob die Achsenpositionsanzeige nach dem Referenzpunkt-Anfahren die erwartete Maschinen-Nullkoordinate anzeigt, bevor Sie Produktionsprogramme ausführen.

F5: Was sind die häufigsten Ausfallmuster des A860-0347-T001 in langjährig betriebenen S-Serie Maschinen?

Alterungsbedingter Lagerschaden ist der primäre mechanische Ausfall — das Encoderlager, das die optische Scheibe stützt, entwickelt Spiel, was Signalrauschen verursacht und schließlich serielle Kommunikationsalarme auslöst.

Verschmutzung der optischen Scheibe durch Kühlnebel oder Ölnebel, der durch die Motorwellendichtung eindringt, ist der zweithäufigste Ausfallweg; die Oberfläche der Scheibe wird verdeckt, wodurch die Signalamplitude unter den Erfassungsschwellenwert sinkt.

Korrosion der D-Sub-Steckerpins — durch Feuchtigkeit, Kühlmitteldampf oder Schmiernebel, der in den Stecker eindringt — verursacht intermittierende Kommunikationsfehler, die sich mit der Zeit verschlimmern. In allen Fällen ist der Encoder nicht vor Ort reparierbar; der Austausch ist die Service-Lösung.
