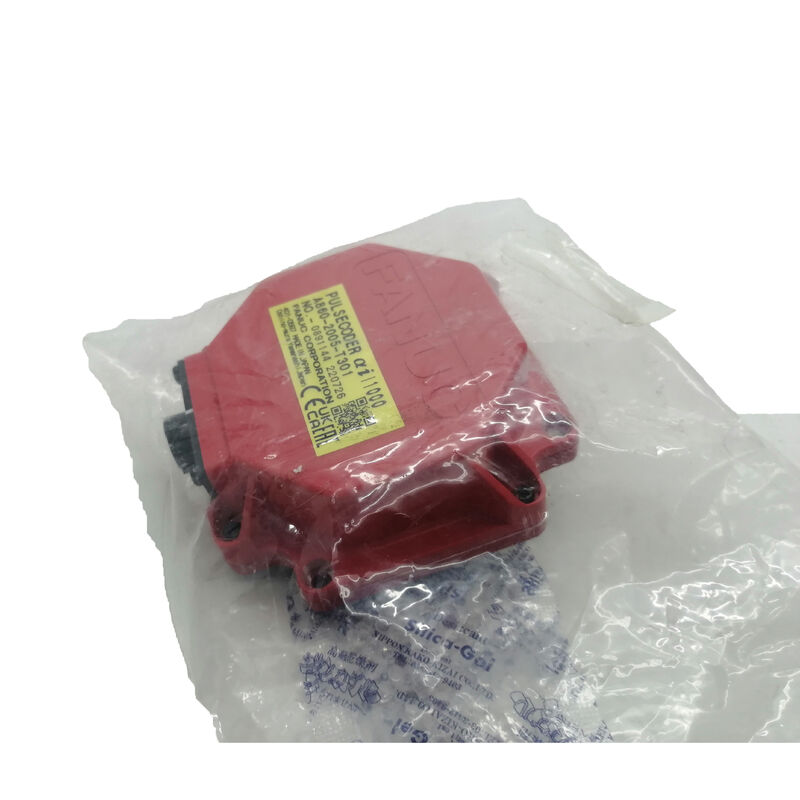

FANUC A860-2005-T301 Pulscoder für Wechselstromservomotoren der Serie Alpha i

Es gibt eine kurze Liste von Komponenten, die, wenn sie versagen, eine CNC-Maschine zum vollständigen Stillstand bringen.FANUC A860-2005-T301is the aiI1000 incremental encoder fitted across the wide-ranging Alpha i series AC servo motor family — one of the most broadly deployed feedback devices in FANUC's industrial motion control ecosystem, die Motorgrößen von kompakten Achsenantrieben bis hin zu großformatigen Drehmomentgeräten abdeckt.

Was bedeutet die Bezeichnung aiI1000?

Das "I" in aiI1000 ist der kritische Charakter:inkrementelleBei einem absoluten Encoder wird unabhängig von der Leistungshistorie ein einzigartiger Positionscode bei jedem Wellenwinkel ausgegeben.die aiI1000 erzeugt einen kontinuierlichen Impulsstrom, während sich die Welle dreht hoch auflösendes Quadraturfeedback, das der FANUC-Servoverstärker zur Bestimmung der Geschwindigkeit verarbeitet, Richtung und Positionsänderung.

Das inkrementelle Feedback funktioniert in Kombination mit dem Referenz-Positionssystem der CNC-Steuerung. Beim Maschinenstart führt jede Achse eine Referenz-Rückgabe durch, um ein bekanntes Datum zu ermitteln.Der aiI1000-Encoder verfolgt alle Bewegungen mit seinem1,000,000-Puls pro UmdrehungAuflösung: genügend Granularität, um enge Positioniertoleranzen und eine reibungslose Geschwindigkeitskontrolle im gesamten Betriebsgeschwindigkeitsbereich der Motorenfamilie Alpha i zu ermöglichen.

Technische Spezifikation

Eine Motorradserie, die die Industrie umfasst

Was den A860-2005-T301 von den Encodern für engere Anwendungen unterscheidet, ist die Breite der Alpha i-Motoren, die er bedient.αi2/4000- ein kompakter, schneller Motor für kleinere Achsenantriebeαi50Der aiI1000-Pulscoder ist das Standard-Feedback-Gerät für die mittleren und größeren Rahmen der gesamten Alpha i AC-Servo-Serie von FANUC.

Das betrifft beide200 V Wechselstrom und 400 V WechselstromMotorvarianten, d. h. dasselbe Coderteilnummer für Maschinen, die für verschiedene regionale Leistungsstandards gebaut wurden, ohne Änderungen am Motor-Feedbacksystem gilt.Dies bedeutet auch, daß Wartungsteams, die gemischte Maschinenflotten verwalten, eine einzige Coderteilnummer auf Lager haben und wissen, daß sie für einen erheblichen Teil ihrer Alpha-i-Servomotoren gilt..

Installation: Oldham-Kopplungsmethode

Der A860-2005-T301 wird über einenOldhams Verbindung- eine dreiteilige mechanische Kupplung, die die Encoderwelle mit der Motorwelle verbindet und gleichzeitig eine leichte Winkel- und Parallelverschiebung zwischen beiden zulässt.Dies ist FANUC Standard Montage-Ansatz für die Alpha i Pulsecoder Familie, und das Montageverfahren ist in den technischen Motorhandbüchern von FANUC dokumentiert.

Die praktischen Schritte: Vier M4 hexagonale Steckdose-Schrauben befestigen den Pulscoder an der Motorendglocke.Verhinderung des Eintritts von Kontamination an der Schnittstelle. Die Kopplung erfordert eine korrekte Ausrichtung während der Neuaufstellung. die Zähne müssen sich ordnungsgemäß anlegen und der O-Ring muss sauber sitzen, ohne eingeklemmt zu werden.

Eine Vorsicht: In der eigenen Dokumentation von FANUC wird hervorgehoben, dass der Pulscoder und die Motorhülle während der Montage keine physikalischen Stoßwirkungen erleiden dürfen, da es sich um optische Präzisionsvorrichtungen handelt.Gleichermaßen wichtig ist es, den Encoder während des Austauschvorgangs vor Staub und Schwarm zu schützen..

Wo dieser Encoder arbeitet

Die Alpha-i-Motorreihe wurde ab Anfang der 2000er Jahre zur dominierenden FANUC-Servo-Plattform und blieb über ein Jahrzehnt in der weit verbreiteten Produktion neuer Maschinen.Diese installierte Basis bedeutet, dass der A860-2005-T301 ein wirklich allgemeines Wartungsgegenstand in allen:

CNC-Bearbeitungszentren- Primäre Achsenantriebe (X, Y, Z, B, C) für 3-, 4- und 5-Achsen-Bearbeitungszentren von Herstellern wie Mazak, Makino, Okuma, DMG Mori, Doosan und vielen anderen mit FANUC 16i, 18i, 30i,und 31i Kontrollen

CNC-Werkstellen und -drehmaschinen- Achsen-Servoantriebe in 2-Achsen-, Mehrachsen- und Mühldrehkonfigurationen, bei denen Alpha-i-Motoren den Werkzeugträger und die Werkstücksachse antreiben

FANUC Industrieroboter- Armgelenkantriebe bei Robotern der Baureihen M, R und LR, bei denen die αi-Motorfamilie die leistungsstarke Betätigung bietet

Spezielle Produktionsanlagen∆ kundenspezifische Automatisierungszellen, Übertragungsleitungen und Spezialmaschinen, die um Alpha-i-Servoantriebe in der Automobilindustrie, der Luft- und Raumfahrtindustrie und in der allgemeinen Fertigungsindustrie hergestellt wurden

Anmerkung zur Fehlerdiagnose vor dem Ersatz

Einer der häufigsten Fehler beim Ersetzen des Encoders ist, den Encoder zu ersetzen, ohne zuerst zu bestätigen, dass es sich tatsächlich um die defekte Komponente handelt.FANUC-Servo-Alarme im Zusammenhang mit Verschlüsselungsfehlern (typischerweise SV-Alarme im Bereich von 300-499 auf FANUC-CNC-Systemen) können auch durch Kabelschäden ausgelöst werden, Verbindungskorrosion, Verstärkerfehler oder Störungen der Encoder-Signalleitung.

Bevor Sie sich für den Ersatz des Encoders entscheiden, sollten Sie die Kontinuität des Encoderkabels überprüfen, den Steckverbinder an Motor- und Verstärkerenden Ende überprüfen und auf ein bekanntes Kabel wechseln. A confirmed encoder failure — verified either by static testing equipment or by mounting the suspect encoder on a test motor with a FANUC amplifier — gives the highest confidence that replacement will resolve the fault.

Häufig gestellte Fragen

F1: Ist der FANUC A860-2005-T301 ein absoluter oder ein inkrementeller Kodierer?

Das ist es.inkrementelleDas "I" in "aiI1000" steht für "Incremental".Es speichert keine Positionsdaten durch Abschalten .

F2: Welche FANUC-Servomotoren verwenden den A860-2005-T301?

Dieser Encoder deckt dieFANUC Serie Alpha iWechselstrom-Servomotoren von αi2/4000 bis αi4, αi8, αi12, αi22, αi30, αi40 und αi50, in allen Drehzahlvarianten.Bestätigen Sie stets, indem Sie das Kennzeichnungsetikett auf dem Motor überprüfen die Teilnummer auf dem Etikett ist die endgültige Kompatibilitätsreferenz.

F3: Welche CNC-Steuerungen und Servoverstärker funktionieren mit der A860-2005-T301?

Dieser Impulscoder kommuniziert über die Hochgeschwindigkeits-Serielinke von FANUC mitServoverstärker der Serien αi und βi, gepaart mit CNC-Steuerungen in der0i, 16i/18i/21i und 30i/31i/32iDiese sind die dominierenden FANUC-Plattformen bei Werkzeugmaschinen und Robotern, die von den frühen 2000er Jahren bis heute gebaut wurden.

F4: Welche FANUC-Alarme weisen typischerweise auf einen ausfallenden A860-2005-T301 hin?

Fehler im Zusammenhang mit Encodern führen in der Regel zuSV-Alarme(Servo-Alarm) auf dem FANUC CNC-Display Vor Abschluss der Encoder versagt hat, überprüfen Sie das Encoderkabel und den Steckverbinder, da Fehler bei Kabeln identische Alarmcodes erzeugen.

F5: Kann der A860-2005-T301 repariert werden, wenn er ausfällt?

Eine echte Reparatur ist selten möglich. FANUC stellt die aiI1000 als versiegelte Präzisionsmontage her, und die internen optischen Scheiben und Kupplungskomponenten sind nicht für den Feldabbau ausgelegt.Spezialisierte FANUC-Motorreparaturanlagen mit speziellen Prüfflächen können eine Fehlerdiagnose durchführen, um vor dem Austausch einen Verschlüsselungsfehler zu bestätigen, aber die realistischen Dienstleistungsoptionen sind entweder der Austausch mit einer überprüften funktionalen Einheit oder Austauschprogramme, die von spezialisierten Anbietern von FANUC-Encodern angeboten werden.
