Mitsubishi OSE105S2 Rotary Encoder Original Incremental Feedback Unit für Servomotoren der HC / HCR-Serie

Es ist nicht immer einfach, einen originellen, neuen Ersatz für einen Mitsubishi-Servo-Encoder zu finden, besonders für eine alte Einheit, die nicht mehr in Produktion ist.Ausrüstung für die Beförderung von Fahrzeugenist genau diese Art von Teil: ein OEM Mitsubishi inkrementeller rotierender Encoder, gebaut in Japan und entworfen als die Fabrik-eingerichtete Rückkopplungsgerät für dieAC-Servomotoren der Baureihen HC und HCRdie eine Generation von CNC-Maschinen in der globalen Fertigung betrieben hat.

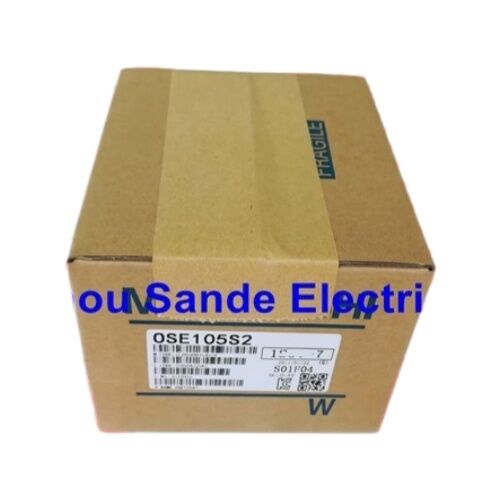

Diese Liste ist für eineOriginal von Mitsubishi Electric OSE105S2, neu in der Originalverpackung, kein Nachbau, kein Klone.

Was dieser Encoder tut und warum er wichtig ist

Jede Servoachse einer CNC-Maschine hängt von einem Encoder ab, um die Positionsschleife zu schließen.und der Servo-Antrieb vergleicht die tatsächliche Position mit der kommandierten Position ¥ Tausende Male pro Sekunde- Entfernen Sie den Encoder, beschädigen Sie ihn oder ersetzen Sie ihn durch eine geringere Einheit, und die Achse ist entweder fehlerhaft oder läuft mit geringerer Genauigkeit.

Die OSE105S2 ist dieFabrik-übereinstimmende Rückkopplungskomponentefür die Mitsubishi HC/HCR-Motorreihe.Es wird direkt an der Rückseite der Motorwelle montiert und kommuniziert mit dem Servoantrieb über ein strukturiertes mehrphasiges SignalDies ist der Fall, wenn ein Original-OEM-Teil anstelle eines Ersatzteils für den Aftermarket verwendet wird: Das System wurde darauf ausgelegt.

Technische Spezifikation

Die OSE-Serie ist in Mitsubishis Servo-Architektur integriert

Die OSE-Encoder-Familie nimmt eine spezifische Rolle im Mitsubishi-Servo-Ökosystem ein. Im Gegensatz zu externen Encodern, die auf Maschinenachsen oder Kugelschrauben montiert werden, ist die OSE105S2 eineinneren Motor-Encoder- es befindet sich im Motorgehäuse, ist direkt an die Rotorachse gekoppelt und gibt dem Servoverstärker primäre Geschwindigkeits- und Positionsrückmeldungen.

Es gibt keine flexible Kopplung zwischen Encoder und Motorwelle, was bedeutet, dass es keine mechanische Konformität und keine Rückschläge im Rückkopplungsweg gibt.Jede Drehung des Motors wird genau gezählt., ohne die Rundungsfehler, die Wellenkupplungen an externen Encoder einführen können.

Diemit einer Breite von nicht mehr als 15 mmDas OSE105S2 ist für Service-Teams, die Flotten von älteren Mitsubishi-getriebenen Maschinen pflegen, ein gemeinsamer Ersatzteil.

A/B/Z-Phasenausgabe

Drei Kanäle, drei Jobs:

Phase A und BDiese beiden Signale sind um 90 Grad verschoben, was dem Antrieb sowohl sagt, wie weit die Welle gedreht hat als auch in welche Richtung.Zählen Sie die aufsteigenden und absteigenden Kanten beider Kanäle und Sie erhalten vier Positionszählungen pro Encoder-Periode. Eine Technik namens Quadratur-Decodierung..

Z-Phase- ein Impuls pro vollständiger Umdrehung, der als Referenzmarker verwendet wird. Dies ist das Signal, das der Servoverstärker während der Heimstellung verwendet, um eine bekannte Winkelreferenzposition auf der Welle zu ermitteln.Ohne einen sauberen Z-Puls, werden die Zyklen unzuverlässig.

Die ergänzenden Signale (/A, /B, /Z) sind Differenzpaare, die für die Geräuschdichtheit bei langen Kabelläufen unerlässlich sind, und ein Standardmerkmal des in Servoanwendungen verwendeten Leitungsleitungs-Ausgabeformats.

Wo Sie diesen Encoder am Werk finden

Die HC- und HCR-Motorreihe wurde in den 1990er und 2000er Jahren in einer breiten Palette von Mitsubishi-gerätet wurde.

CNC-Bearbeitungszentren- X-, Y-, Z- und Drehachservomotoren für Mitsubishi MELDAS-gesteuerte Mühlen und Bearbeitungszentren

CNC-Drehmaschinen∆ Servomotoren zur Position der Turmmaschine und zur Schiebeachse auf Mitsubishi-Turnzentren

Industrieroboter

Übertragungsleitungen und FMS- Palettenwechselgeräte, Shuttle-Tische und Übertragungssysteme, die auf Servoantrieben der HC-Serie im Automobilzulieferersektor basieren

Maschinen zur Spritzgießmaschinen∆ Servofeedback an Klemmen und Einspritzwellen bei Maschinen mit Mitsubishi-Antrieben

Zustand: Neu in Originalpackung

Für eine nicht mehr hergestellte Komponente wie die OSE105S2 ist die Unterscheidung zwischen neuem und renoviertem wesentlich:

Ein neuer Encoder hat noch eine volle Lebensdauer, eine saubere optische Scheibe ohne Verschleiß oder Verunreinigung und eine von der Fabrik kalibrierte Signalanschaltung.Ein renoviertes Gerät hat eine unbekannte Betriebsgeschichte ∙ es wurde möglicherweise aus einem aus anderen Gründen fehlerhaften Motor entferntFür einen Encoder, der in einem Servomotor liegt und voraussichtlich die gesamte Lebensdauer der Maschine überdauert,New-in-Box ist der einzige Zustand mit einem vorhersehbaren Betriebszeitraum..

Häufig gestellte Fragen

F1: Ist der OSE105S2 ein inkrementeller oder absoluter Kodierer?

Es ist...inkrementelleEs erzeugt A-, B- und Z-Phasenquadratursignale, wenn sich die Welle dreht, behält jedoch keine Positionsdaten bei Abschaltung der Stromversorgung.Der Servo-Antrieb stellt eine absolute Referenz bei Maschinenstart durch einen Homing-Zyklus mit dem Z-Phasen-Impuls.

F2: Welche Mitsubishi Servomotoren verwenden den OSE105S2?

Der OSE105S2 ist der hergestellte Encoder fürMitsubishi HC-Serie und HCR-Serie Wechselstrommotoren, einschließlich Modelle wie HC-SF, HC-SFS und zugehörige Varianten.Der OSE105S2 ist sehr wahrscheinlich der richtige Codierer.

F3: Kann der OSE105S2 durch einen neueren Mitsubishi-Encoder ersetzt werden?

Die OSE-Encoder-Familie verwendet einen spezifischen Steckverbinder und ein Signalformat, das mit dem Servo-Verstärker übereinstimmt, mit dem es gekoppelt ist.Die Ersetzung eines anderen Encoder-Types erfordert Änderungen der Verstärkerparameter und möglicherweise HardwaremodifikationenFür den gleichwertigen Ersatz einer bestehenden Maschine ist der OSE105S2 das richtige Teil.

F4: Wird dieser Encoder immer noch von Mitsubishi hergestellt?

Die OSE105S2 wurdevon Mitsubishi Electric eingestellt- Neue Ausrüstungsgegenstände sind über Anbieter von Industrieautomationsteilen erhältlich, werden aber nicht aktiv produziert.Es ist ratsam, mehrere Einheiten zu sichern, solange Lagerbestände vorhanden sind..

F5: Wie lautet die Alternativteilnummer für den OSE105S2?

Der Encoder ist auch alsAusrüstung für die Beförderung(Gefangenformat) in der Mitsubishi-Dokumentation und einigen Lieferantenkatalogen. Es wird in Motorteilkombinationen wie HC-202S-E51+OSE105S2 verwiesen, wobei "E51" die Codierungsoption angibt.Zu den Querschnittscodes gehören B55028 und E42, je nach Katalogquelle.
