Inkrementelle Bürstenlose Fanuc-Servomotor-Einkoder A860-2001-T321 A860-0360-V511

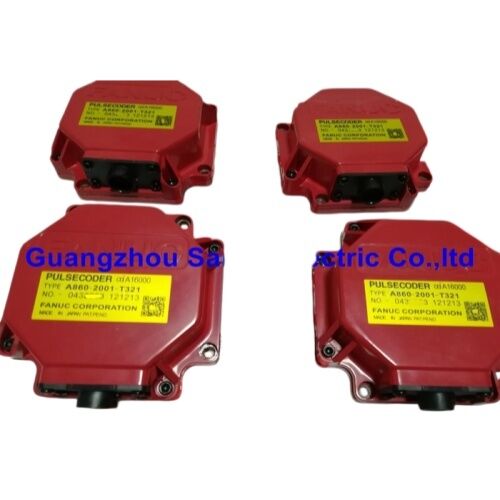

FANUC inkrementeller bürstenloser Servo-Motor-Encoder — A860-2001-T321 / A860-0360-V511

Präzises Feedback, keine Kompromisse

Wenn die Achspositionierung abweicht oder ein Servoalarm eine Produktionslinie zum Stillstand bringt, ist der Encoder der erste Anlaufpunkt. Die FANUC-Modelle A860-2001-T321 und A860-0360-V511 sind werkseitig originale inkrementelle bürstenlose Encoder, die entwickelt wurden, um diese Schwachstelle zu eliminieren und eine stabile, hochauflösende Positionsrückmeldung über Millionen von Maschinenzyklen ohne Signalverschlechterung zu liefern.

Beide Einheiten basieren auf einer bürstenlosen optischen Architektur. Ohne Kontakt zwischen Rotor und Stator gibt es keine Verschleißfläche, keinen Bürstenabrieb und keinen fortschreitenden Signalverlust. Das Ergebnis ist ein Encoder, der am 5.000. Tag genauso funktioniert wie am ersten Tag.

Zwei Modelle. Eine klare Auswahllogik.

A860-2001-T321 ist für FANUC αi und αiS-Servomotoren geeignet — die Antriebe mit höherem Drehmoment und höherer Geschwindigkeit, die in großen Bearbeitungszentren, Fünf-Achsen-VMCs und horizontalen Bohrmaschinen zu finden sind. Der T-Typ-Stecker ragt aus der Rückseite der Einheit heraus und sorgt für eine saubere Kabelführung in engen Servo-Gehäusen.

A860-0360-V511 ist für die β- und βiS-Motorenfamilie konzipiert — kompakte, kostengünstige Servoantriebe, die die Mehrheit der kleinen bis mittelgroßen Drehzentren und Einstiegs-CNC-Bearbeitungszentren weltweit antreiben. Der V-Typ-Stecker mit seitlichem Ausgang passt zu den engeren seitlichen Abständen, die typisch für kleinere Maschinenkabinetten sind.

Beide Modelle kommunizieren über die native serielle Schnittstelle von FANUC und verbinden sich direkt mit αi- und βi-Serienverstärkern ohne Signalwandler oder Protokolladapter. Die Kompatibilität ist sofort einsatzbereit.

Wichtige Spezifikationen im Überblick

A860-2001-T321

• Typ: Inkrementell / Bürstenlos optisch
• Kompatible Motorreihen: αi, αiS, αiF
• Kompatible Verstärker: αi SV, SVU-Reihe
• Signalinterface: FANUC seriell
• Stecker: T-Typ (hinten auslaufend)
• Abdichtung: IP65 (Wellenende)

A860-0360-V511

• Typ: Inkrementell / Bürstenlos optisch
• Kompatible Motorreihen: βi, βiS
• Kompatible Verstärker: βi SV-Reihe
• Signalinterface: FANUC seriell
• Stecker: V-Typ (seitlich auslaufend)
• Abdichtung: IP65 (Wellenende)

Gebaut für die industrielle Realität

Werkstätten sind keine kontrollierten Umgebungen. Kühlmittelfluten, Vibrationen, thermische Zyklen und luftgetragene Partikel sind Fakten des Lebens auf dem Produktionsboden — und diese Encoder sind genau für diese Realität spezifiziert.

Abgedichtete vorgespannte Lager widerstehen dem Eindringen von Kühlmittel und eliminieren das Wellenspiel, das unter Vibrationen zu Positionszählfehlern führt. Die IP65-zertifizierte Wellenende-Abdichtung hält Schneidflüssigkeit während Nassbearbeitungsoperationen vom optischen Aufbau fern. Interne Komponenten sind für thermische Stabilität über den gesamten Betriebstemperaturbereich von industriellen Servoantrieben ausgewählt, sodass die Leistung konstant bleibt, egal ob die Maschine drei Minuten aufgewärmt hat oder zwölf Stunden im Dauerbetrieb lief.

Mechanische Toleranzen werden durchgehend nach OEM-Spezifikationen eingehalten. Diese Encoder passen direkt anstelle von werkseitigen Originalen — kein Unterlegen, keine Adapterplatten und kein Spezialwerkzeug erforderlich. In den meisten Installationen dauert der Austausch eines kompletten Encoders weniger als eine Stunde.

Verständnis von inkrementellem Feedback in CNC-Anwendungen

Inkrementelle Encoder erzeugen einen Impulsstrom — eine feste Anzahl von Impulsen pro Umdrehung —, den der Servoantrieb zu einer laufenden Positionssumme akkumuliert. Jedes Mal, wenn die Maschine eingeschaltet wird, wird dieser Zähler auf Null zurückgesetzt und seine Koordinatenreferenz durch einen Standard-Referenzrücklaufzyklus (G28 oder Äquivalent) neu etabliert. Der Vorgang dauert Sekunden und ist bereits in der Startroutine jedes modernen CNC-Steuerungssystems integriert.

Diese Architektur ist bewusst einfach gehalten. Keine Batterie, kein nichtflüchtiger Speicher, kein Initialisierungs-Handshake. Weniger Komponenten bedeuten weniger Fehlerquellen, und wenn ein Fehler auftritt, ist die Diagnose schnell: Der Encoder liefert entweder ein Signal oder nicht. Für die überwiegende Mehrheit der Produktions-CNC-Umgebungen bietet inkrementelles Feedback einen Kostenvorteil, Einfachheit und Teileverfügbarkeit, der es zur klaren praktischen Wahl macht.

Kompatibilitätsreferenz

Immer anhand der Teilenummer auf dem Motortypenschild vor der Bestellung überprüfen.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem A860-2001-T321 und dem A860-0360-V511 und woher weiß ich, welchen meine Maschine benötigt?

Die beiden Encoder bedienen unterschiedliche Motorfamilien. Der A860-2001-T321 ist für FANUC αi und αiS-Servomotoren konzipiert — die größeren, leistungsstärkeren Einheiten, die typischerweise in Bearbeitungszentren und Mehrachsenanlagen zu finden sind. Der A860-0360-V511 ist für die β- und βiS-Reihen abgestimmt, die kompakte Servomotoren sind, die in kleineren Drehmaschinen und Einstiegs-CNC-Bearbeitungszentren üblich sind. Um das richtige Teil zu bestätigen, lokalisieren Sie das Motortypenschild auf Ihrer Maschine. Wenn die Motorbezeichnung mit "αiS" oder "αi" beginnt, ist der A860-2001-T321 der richtige Encoder. Wenn dort "βiS" oder "βi" steht, wählen Sie den A860-0360-V511. Die beiden sind nicht austauschbar — auch wenn beide inkrementelle serielle Encoder sind, unterscheiden sich die mechanische Schnittstelle, die Steckerorientierung und die interne Konfiguration zwischen den α- und β-Motorfamilien.

F2: Welche FANUC-Alarmcodes deuten typischerweise auf einen Encoderfehler bei diesen Modellen hin?

Die am häufigsten auftretenden Alarme im Zusammenhang mit einem fehlerhaften Encoder sind Servoalarm 364 und 365 (serielle Encoder-Kommunikationsfehler), Servoalarm 369 (Encoder-Hardwarefehler) und SV-0368 / SV-0447, die sich auf Impulszählung-Unregelmäßigkeiten und Kommunikationsausfälle zwischen Encoder und Verstärker beziehen. Alarme, die intermittierend unter Last oder bei bestimmten Spindeldrehzahlen auftreten — und dann nach einem Neustart behoben werden — sind ein starker Hinweis auf eine sich verschlechternde optische Scheibe oder ein loses Feedback-Kabel und nicht auf einen Fehler auf der Verstärkerseite. Überprüfen Sie vor dem Austausch des Encoders immer das Feedback-Kabel auf seiner gesamten Länge auf Beschädigungen und stellen Sie sicher, dass der Stecker richtig sitzt, da Kabeldefekte einen erheblichen Anteil an scheinbaren Encoderfehlern ausmachen.

F3: Kann ein interner Wartungsingenieur diese Encoder austauschen, oder ist eine spezielle Zertifizierung erforderlich?

Der Austausch von Encodern an FANUC-Servomotoren liegt in der Kompetenz eines erfahrenen Wartungsingenieurs ohne spezielle Zertifizierung, vorausgesetzt, die richtige Vorgehensweise wird befolgt. Die kritischen Schritte sind: Schalten Sie die Maschine vollständig aus und lassen Sie die Servokondensatoren entladen, bevor Sie an der Verkabelung arbeiten; fotografieren Sie die Kabelführung und die Steckerorientierung vor dem Trennen; handhaben Sie den Ersatz-Encoder nur am Gehäuse und berühren Sie niemals die optische Scheibe oder interne Komponenten; ziehen Sie die Befestigungsschrauben mit dem vorgeschriebenen Drehmoment an, um Fehlausrichtungen zu vermeiden; und führen Sie nach der Montage einen vollständigen Referenzrücklaufzyklus durch, bevor Sie die Produktion wieder aufnehmen. Der häufigste Installationsfehler ist ein leicht falsch ausgerichteter Stecker, der beim Einschalten sofort einen Alarm auslöst. Für Teams, die neu in der Demontage von Servomotoren sind, ist die Anwesenheit eines qualifizierten Ingenieurs beim ersten Austausch eine vernünftige Vorsichtsmaßnahme.

F4: Sind Nachrüst- oder überholte Encoder eine praktikable Alternative zu originalen FANUC-Einheiten?

Überholte Encoder kosten in der Regel 30–60 % weniger als neue OEM-Einheiten und können eine vernünftige Wahl für Maschinen mit geringerer Auslastung oder wenn die Lieferzeit die wichtigste Einschränkung ist. Das inhärente Risiko bei überholten Einheiten besteht darin, dass die zugrunde liegenden optischen Komponenten Verschleiß aufweisen können und es keine Möglichkeit gibt, die verbleibende Lebensdauer vor der Installation zu überprüfen. Für Hochproduktionsmaschinen, die im Zwei- oder Drei-Schicht-Betrieb laufen, übersteigen die Kosten eines einzigen ungeplanten Ausfallereignisses, das durch einen erneut ausgefallenen überholten Encoder verursacht wird, fast immer die Preisdifferenz zu einer neuen OEM-Einheit. Für kritische Achsen an primären Produktionsanlagen bleiben originale FANUC-Encoder mit voller Rückverfolgbarkeit die risikoärmere Wahl. Für Sekundärmaschinen oder Ersatzlagerbestände kann eine seriöse überholte Einheit mit einem dokumentierten Prüfbericht wirtschaftlich sinnvoll sein.

F5: Wie sollten diese Encoder vor der Installation gelagert werden, um ihre Lebensdauer zu erhalten?

Lagern Sie die Einheiten in ihrer originalen versiegelten Verpackung in einer sauberen, trockenen Umgebung zwischen 0 °C und 55 °C (32 °F bis 131 °F), fern von direkter Sonneneinstrahlung und elektromagnetischen Quellen wie großen Motoren oder Schweißgeräten. Vermeiden Sie es, schwere Gegenstände auf die Verpackung zu stapeln — anhaltender Druck oder Stoß kann die optische Scheibe beschädigen, die die zerbrechlichste interne Komponente ist. Halten Sie die Einheiten von Lösungsmitteln, Schneidflüssigkeiten und Aerosolen fern, da das Eindringen von Dämpfen auch in einer versiegelten Verpackung im Laufe der Zeit interne Dichtungen beeinträchtigen kann. Unter korrekten Lagerbedingungen behalten FANUC-Encoder ihre volle Spezifikation für mehrere Jahre. Gute Praxis ist es, den Lagerbestand zu rotieren und ältere Einheiten zuerst zu verwenden. Vor der Installation eines gelagerten Encoders überprüfen Sie die Steckerstifte auf Oxidation und reinigen Sie sie vorsichtig mit einem trockenen, fusselfreien Tuch, falls erforderlich.
