| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A860-0360-V511 |

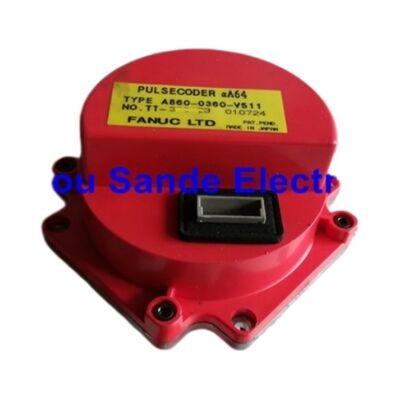

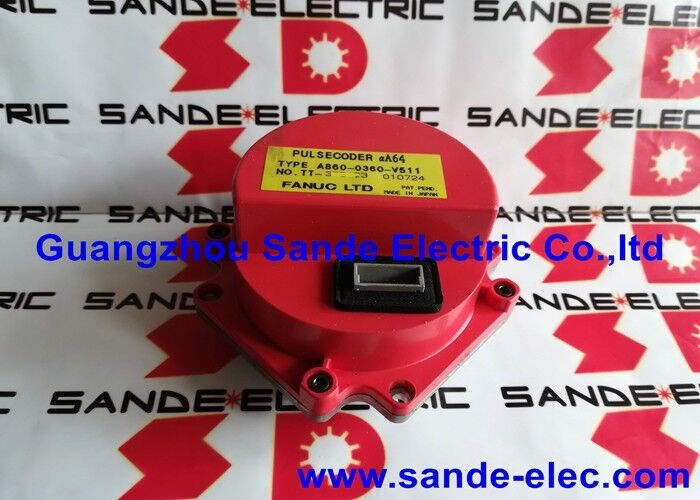

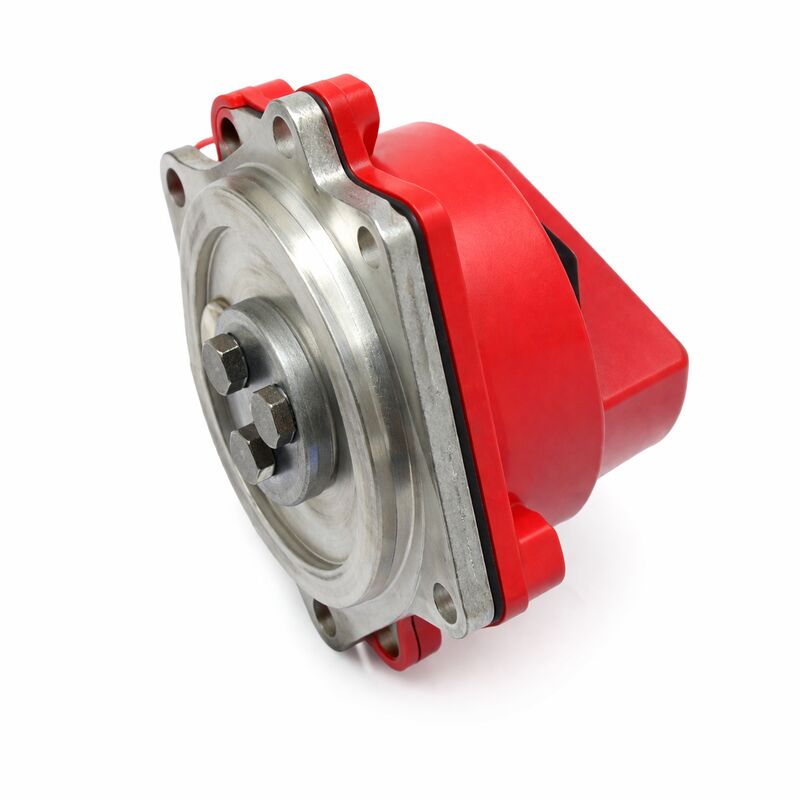

DieFanuc A860-0360-V511ist ein Absolute-Impuls-Coder αA64 der späteren Generation für die Servomotoren der Alpha-Serie von Fanuc,mit einem internen Superkondensator für eine kurzfristige Positionsausrüstung und einem 14-Pin-Männchenanschluss ohne Kabel.
Dieses kabellose Design ist absichtlich und stellt eine bewusste Entwicklung dar, wie Fanuc die Logistik des Encoderersatzes für die Alpha-Motorplattform angegangen ist.
The key idea behind the V511's no-cable configuration is that the cable and its motor-side Amphenol connector remain permanently attached to the motor body — the cable does not leave with the encoder when the encoder is replaced.
Wenn der Encoder ausfällt, wird nur der Encoder-Körper entfernt und ausgetauscht; das Kabel, seine Routing durch die Motorkappe und die Amphenol-Verbindung zur Encoder-Steckdose des Motors bleiben ungestört.
Der Ersatz V511 steckt direkt in die weibliche Steckdose des Kabels am Motor und die Installation ist ohne Kabelbeschaffung, Routing oder Steckverbinder abgeschlossen.
Dieses Design verringert die Wahrscheinlichkeit, dass Kabel oder Steckverbinder während eines einfachen Encoder-Austauschs beschädigt werden,und es eliminiert die Notwendigkeit, die Lagercode-Kabel neben Encoder-Körpern.
Der Superkondensator im Inneren des V511 unterscheidet ihn vom V501 und den früheren T-Suffix-Absolute αA64-Varianten, die sich zur Positionsaufbewahrung ausschließlich auf die Batterie im Servoverstärker verlassen.
The V511's supercapacitor holds the encoder's within-one-revolution position data for a short period after the machine's power supply is removed — the multi-turn count is still maintained by the amplifier battery.
Wenn die Verstärkerbatterie ausfällt und die Maschine länger ausgeschaltet ist,Position Datenverlust und die Notwendigkeit für die Referenz Rückgabe folgt dies ist das gleiche Verhalten wie alle absoluten Encoder im Alpha-Bereich, mit oder ohne Superkondensator.
Die V-Suffix-Notierung (V511) anstelle von T-Suffix (T001, T201 usw.) in der Nummerierung von Fanucs Encoder-Teilen zeigt eine Variante an, die nur mit einem Steckverbinder versehen ist.Einrichtungen, die den V511 für die Reparatur von Motoren beziehen, sollten vor der Bestellung überprüfen, ob die weiblichen Steckverbinder der vorhandenen Motorkappe und des Kabelsystems korrekt mit der 14-Pin-Männerausgabe des V511 übereinstimmen.
| Parameter | Wert |
|---|---|
| Modell des Encoders | αA64 + Superkondensator |
| Entschließung | 64,000 ppr |
| Art der Rückmeldung | Absolute Serienzahl (mehrfach) |
| Stellungssicherung | Interner Superkondensator (kurzfristige) |
| Verbindungsstück | 14-Stift-Mann (ohne Kabel) |
| Motorreihe | Alpha (Vor-I-Generation) |
| CNC-Kompatibilität | Die Fahrzeugkennzeichnung ist auf der Liste der Fahrzeuge anzugeben. |
| Entwurfsintention | Kabel bleiben mit Motor verbunden; Encoder wechseln unabhängig voneinander |
| Status | Überschuss / Umgebaute Börse |
Die Logik, daß das Kabel mit dem Motor und nicht mit dem Encoder verbleibt, ist aus technischer Sicht vernünftig.Motor-Encoder-Kabel, die durch Motorkappen geleitet werden, sind Präzisionsverkabelungsbaugruppen, Abschirmung, Routing und Verbindungsabschluss sind alle für die Signalanforderungen des Alpha-Encoders festgelegt.
Ein Kabel, das an einem bestimmten Motorkörper festhält, ist einmal angebracht, einmal angezogen und einmal versiegelt worden.Das Entfernen und erneute Montieren während eines Encoder-Austauschs führt zu einem Handlingrisiko für eine Baugruppe, die nicht das defekte Bauteil war.
Durch die Trennung des Kabels vom Encoder-Körper über den 14-Stift-Mannanschluss,
Fanuc machte den Encoder-Ersatz zu einem sauberen Ein-Komponenten-Austausch.
Der Zustand des Kabels wird nicht gestört, nur der Encoder-Körper wird ausgetauscht.Diese Konstruktion bedeutet, dass die Kabellaufführung einmal (bei der ursprünglichen Motorkonstruktion oder der ersten Motorüberholung) und nicht jedes Mal, wenn ein Encoder ausfällt, behandelt wird..
Der Superkondensator im V511 lädt sich aus der 5V-Zufuhr des Encoders, während die Maschine eingeschaltet ist.der Superkondensator liefert eine kurze Nachhaltigkeitsspannung für die Positionsspeicherschaltung des Encoder.
Diese Wartezeit typischerweise wenige Minuten unter normalen Temperaturbedingungen ist ausreichend, um kurze Stromausfälle (EMO-Trips,kurze Stromausfälle) ohne Verlust der Position innerhalb einer Umdrehung.
Die Haltezeit des Superkondensators verringert sich über die Lebensdauer des Bauteils und bei hohen Betriebstemperaturen.
Mit zunehmendem Alter verkürzt sich die Wartezeit.
Ein V511, der zuvor einen 5-minütigen Stromausfall ohne Positionsverlust überlebt hat, kann schließlich nur 30 Sekunden halten.Wenn ein Positionsverlust nach ausgeschalteten Perioden auftritt, die zuvor keine Probleme verursacht haben, hat der V511 das Ende seiner Lebensdauer für seinen Superkondensator erreicht und der Encoder muss ersetzt werden.
F1: Was ist der Unterschied zwischen dem A860-0360-V511 und dem A860-0360-V501 innerhalb derselben Familie?
Beide sind V-Suffix (kabellose) αA64 Absolute-Encoder für die gleiche Alpha-Motorreihe.
Der V511 enthält einen internen Superkondensator für kurzfristige Positionssicherung; der V501 nicht.
In Anlagen, in denen die Maschine häufig kurze Stromkreisläufe durchläuft oder in denen Stromunterbrechungen häufig auftreten,Der Superkondensator des V511 bietet einen wesentlichen Betriebsvorteil, indem er diese Unterbrechungen überbrückt, ohne dass eine Referenzrendite erforderlich ist..
In Anlagen, in denen die volle Batterie im Verstärker aufrechterhalten wird und Ausfallzeiten vorhersehbar sind, ist der V501 funktionell ausreichend.
F2: Der Encoder wird ohne Kabel geliefert. Passt der 14-Stift-Mannanschluss des V511 in die vorhandene Steckdose der Motorkappe?
Der 14-Stift-Mannanschluss am V511 ist so konzipiert, dass er mit der Steckdose in der Encoder-Kappe des Alpha-Motors kombiniert wird.Diese Steckdose und ihr Kabel sind die permanenten Teile der Encoder-Installation, die mit dem Motor bleiben.
Bevor ich einen V511 als Ersatz für einen Motor bestellte, der ursprünglich eine andere αA64-Variante hatte,Bestätigen Sie, dass die Motorkappe das 14-Stift-Stecknetzformat hat und dass das vorhandene Kabel mit dem richtigen passenden Steckverbinder beendet ist.
Bei unterschiedlichen Motorkappenmodellen und -modellen können unterschiedliche Steckdosenformate verwendet werden; wenn die Motorkappe zuvor mit einem T-Suffix-Encoder (mit dem Kabel als Bestandteil der Encoder-Anlage) ausgestattet war,Es kann nicht die 14-Pin-Steckdose haben, die der V511 benötigt.
F3: Muss nach der Installation eines Ersatzkodeurs V511 eine Referenzrückgabe durchgeführt werden?
Ja Der Ersatzkodeur startet von einer beliebigen Winkelposition innerhalb einer Umdrehung, die keine mechanische Beziehung zur zuvor im Verstärker gespeicherten absoluten Positionszahl hat.
Nach dem Einbau des Ersatzteils, Anschluss an die Maschine, Beobachtung des Absolute-Encoder-Referenz-Verlust-Alarms (falls angezeigt) und Durchführung eines vollständigen Referenz-Rücklaufzyklus an der betroffenen Achse.Dies stellt die absolute Positionsdaten im batterieunterstützten Speicher des Verstärkers wieder her und bezieht sie auf die Winkelposition des neuen Encoders.
F4: Kann der A860-0360-V511 auf jedem Alpha-Motor verwendet werden oder gibt es spezifische Einschränkungen für die Motorenreihe?
Der V511 ist ein αA64-Encoder der späteren Generation, der für verschiedene Modelle von Alpha-Servomotoren geeignet ist.
Die Kompatibilität mit einem bestimmten Motormodell hängt von der Montageoberfläche des Encoder des Motors, dem Schachtkopplungsdesign und dem Steckverbindungsformat auf der Motorkappe ab.
Fanucs Motordokumentation für jedes Alpha-Motormodell listet die richtige Encoder-Variante für diesen Motor auf.Ein von Fanuc ausgebildeter Service-Spezialist, der mit den Alpha-Motorvarianten vertraut ist, kann bestätigen, welcher Encoder für den jeweiligen Motor geeignet ist., entweder aus der Bestellbeschreibung des Motors oder aus der physikalischen Inspektion der Encodermontage des Motors.
F5: Wie wirkt sich der interne Superkondensator auf Entsorgung und Transport im Vergleich zu batteriebetriebenen Encodern aus?
Ein Superkondensator enthält keine gefährlichen Chemikalien und unterliegt nicht den Transportbeschränkungen, die für Lithiumbatteriezellen gelten.
Dies ist ein geringfügiger praktischer Vorteil bei der Verschiffung oder Luftfracht eines Motors zur Reparatur.
Für die Entsorgung kann ein Superkondensator in der Regel gemäß den geltenden lokalen Vorschriften über elektronische Abfälle als allgemeiner Abfall von elektronischen Komponenten behandelt werden.Lithiumbatteriezellen benötigen spezifische Abfallkanäle.
Überprüfen Sie die geltenden Vorschriften in der jeweiligen Gerichtsbarkeit bezüglich der Anforderungen an die Endentsorgung.
