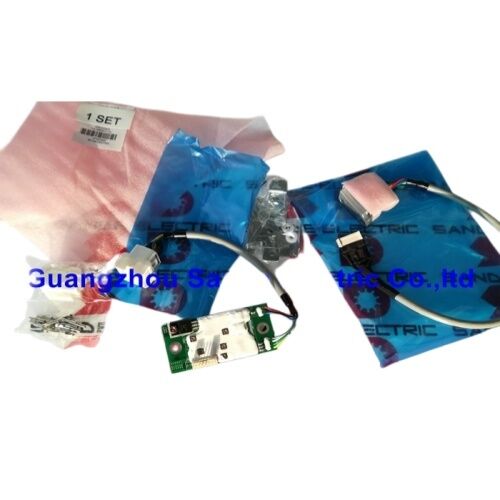

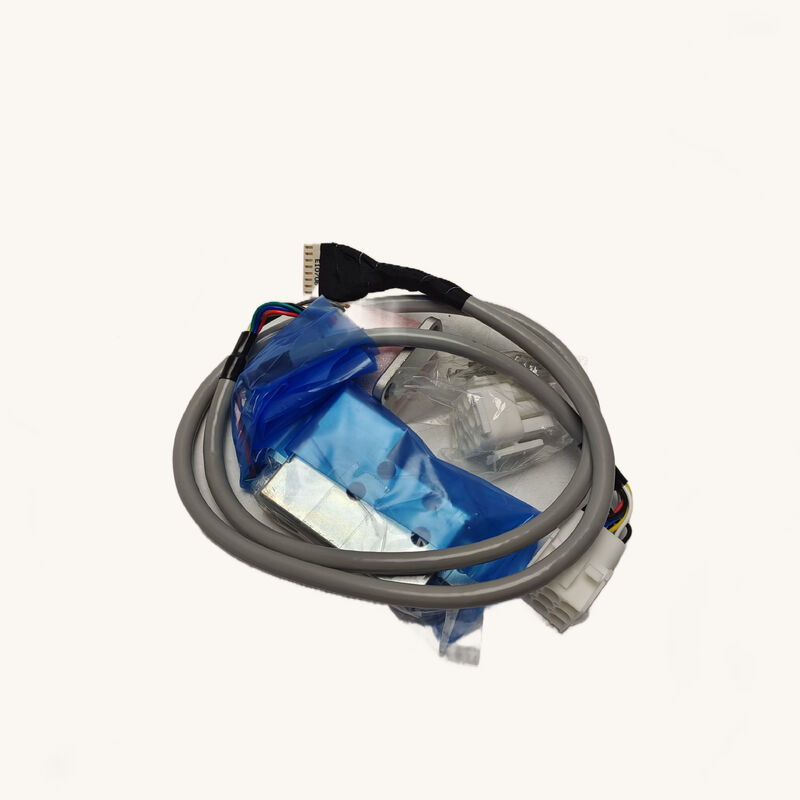

Mitsubishi TS1860N1170 PLG-Drehgebersystem — Original-Feedbackgerät für Mitsubishi CNC-Spindelantriebe

Wenn ein Mitsubishi-Spindelantrieb sein Positionssignal verliert, stoppt die Maschine. Komplett. Ohne Spindelfeedback gibt es keine Orientierung, kein Gewindeschneiden, keine C-Achsen-Funktion — nur einen Alarm und eine stillstehende Produktionslinie. Der Mitsubishi TS1860N1170 ist der PLG-Drehgeber, der genau dieses Szenario verhindert und als Positions- und Geschwindigkeits-Feedbackgerät in den MELDAS CNC-Spindelsystemen von Mitsubishi dient.

Dieses Gerät wird neu, original und unbenutzt angeboten — werkseitig verpackt von Mitsubishi Electric, nicht überholt, nicht aufgearbeitet.

Was "PLG" in einem Mitsubishi-Spindelsystem bedeutet

PLG steht für Impulsgeber in der Mitsubishi CNC-Terminologie, obwohl die modernen Geräte der TS-Serie weitaus ausgefeilter sind als ein einfacher Impulszähler. Der TS1860N1170 gehört zur Familie der PLG-Drehgeber mit serieller Ausgabe von Mitsubishi — Geräte, die Positions- und Geschwindigkeitsdaten über eine Hochgeschwindigkeits-Schnittstelle an den MDS-Spindelantrieb kommunizieren, anstatt über einfache analoge Sinus-/Kosinuswellen.

Diese serielle Kommunikationsarchitektur ist gewollt. Die MDS-Spindelantriebe von Mitsubishi speichern Motorparameter, Alarmhistorie und Konfigurationsdaten im Drehgeber selbst. Das bedeutet, dass der Drehgeber und der Antrieb ein abgestimmtes System bilden, das seine eigene Integrität beim Einschalten überprüft. Tauschen Sie einen inkompatiblen Drehgeber ein, und der Antrieb gibt einen Alarm aus, bevor die Spindel überhaupt anläuft. Dies ist einer der Gründe, warum die Verwendung eines originalen Mitsubishi-Teils für diese Komponentenkategorie so wichtig ist.

Auf einen Blick — Wichtige Fakten

Die Spindelfeedbackschleife — Warum dieser Drehgeber unverzichtbar ist

Eine Spindel in einem Bearbeitungszentrum tut weit mehr als nur mit hoher Geschwindigkeit zu drehen. In einer modernen, MELDAS-gesteuerten Maschine muss die Spindel:

• Beschleunigen und abbremsen auf Befehl, präzise auf programmierte Rampenprofile reagierend
• Auf einen festen Winkel orientieren für automatische Werkzeugwechsel — stoppt jedes Mal auf Bruchteile eines Grades genau
• Mit der Z-Achsen-Vorschub synchronisieren während Starrlaufzyklen, wobei die Spindeldrehzahl für die Gewindegenauigkeit an die Vorschubgeschwindigkeit angepasst wird
• Als C-Achse fungieren auf Dreh-Fräszentren, die die Winkelposition unter Schnittlast halten

Keine dieser Funktionen funktioniert ohne kontinuierliches, genaues Feedback vom Spindeldrehgeber. Der TS1860N1170 liefert dieses Feedback und kommuniziert direkt mit dem MDS-Spindelverstärker, um die Positions- und Geschwindigkeitskreise bei jeder Spindelumdrehung zu schließen.

Ein fehlerhafter oder degradierter Drehgeber erzeugt nicht immer einen klaren Alarm. Manchmal äußert er sich in intermittierenden Positionierungsdrifts, gelegentlichen Orientierungsfehlern oder inkonsistenten Gewindesteigungen — Symptome, deren Diagnose und Rückverfolgung zum Drehgeber Zeit kostet. Ein neuer Drehgeber eliminiert diese Variable vollständig.

Abgestimmt auf die MDS-Antriebsarchitektur von Mitsubishi

Die PLG-Drehgeber der TS-Serie sind validierte Komponenten im MELDAS CNC-Ökosystem von Mitsubishi. Sie sind dafür konzipiert, mit MDS-Spindelverstärkern — einschließlich der Familien MDS-A, MDS-B, MDS-C, MDS-D und MDS-DH — gepaart zu werden, die in einer Vielzahl von CNC-Werkzeugmaschinen mit Mitsubishi-Steuerungen zu finden sind.

Die eigene technische Dokumentation von Mitsubishi schreibt ein automatisches PLG-Einstellverfahren vor, wann immer ein PLG-Drehgeber oder eine Spindelantriebeinheit ausgetauscht wird. Dieses Verfahren rekalibriert das Z-Phasen-Referenzsignal und überprüft die sinusförmige Ausgangsqualität — ein Prozess, der nur mit einem korrekt funktionierenden, originalen OEM-Drehgeber erfolgreich sein kann. Ein Nachrüst- oder Klon-Gerät, das dieses Kalibrierungsverfahren nicht besteht, verhindert, dass die Maschine wieder online geht, unabhängig von seinem physischen Erscheinungsbild.

Anwendungen in der Werkzeugmaschinenindustrie

Der TS1860N1170 und verwandte PLG-Drehgebervarianten finden sich in einer breiten Palette von Werkzeugmaschinen mit Mitsubishi MELDAS CNC. Gängige Plattformen sind:

Horizontale Bearbeitungszentren — HMCs mit Palettenwechsel, bei denen die Spindelorientierung den Werkzeugwechselzeitpunkt und die Palettenindexiergenauigkeit bestimmt

Vertikale Bearbeitungszentren — VMCs, bei denen die Starrlauf-Tiefen- und Steigungsgenauigkeit von der synchronisierten Spindel-zu-Vorschub-Rückmeldung abhängt

Dreh-Fräszentren — Mehrzweckmaschinen, bei denen die Spindel als servogesteuerte C-Achse für Fräsarbeiten dient

CNC-Drehmaschinen mit angetriebenen Werkzeugen — Drehzentren, die die Spindel-C-Achse und -Orientierung für außermittiges Bohren und Konturfräsen nutzen

Schleifmaschinen — Rund- und Flachschleifmaschinen, bei denen die Spindeldrehzahlgenauigkeit die Oberflächengüte direkt beeinflusst

Neu Original — Warum der Zustand bei diesem Teil wichtig ist

Der TS1860N1170 ist ein präziser optischer Drehgeber. Seine interne Scheibe, die Lager-Vorspannung und die Signalaufbereitungsschaltung sind als abgestimmte Einheit werkseitig kalibriert. Wenn dieser Drehgeber von einem gebrauchten Motor abgenommen wird — unabhängig davon, wie sorgfältig —, wird dieser Kalibrierungszustand gestört. Die Wiedermontage einer gebrauchten Einheit an einem anderen Motor erfordert eine vollständige PLG-Neujustierung, und selbst dann ist die Lagerverschleißhistorie der entfernten Einheit unbekannt.

Eine neue Einheit in Originalverpackung hat die volle Lagerlebensdauer, eine ungestörte optische Baugruppe und bekannte elektrische Eigenschaften. Für eine Komponente, die direkt die Spindelgenauigkeit und die Maschinenverfügbarkeit bestimmt, ist das wichtig.

FAQ

F1: Was ist ein PLG-Drehgeber und wie unterscheidet er sich von einem Standard-Inkrementalgeber?

PLG (Impulsgeber) bezieht sich in der Terminologie von Mitsubishi auf den Spindel-seitigen Position-Feedback-Drehgeber, der über ein serielles Protokoll mit dem MDS-Spindelantrieb kommuniziert. Im Gegensatz zu einfachen A/B/Z-Inkrementalgebern übertragen die PLG-Drehgeber der TS-Serie serielle Daten mit hoher Auflösung und speichern Systemparameter intern. Der Antrieb liest diese Daten, um die Spindelorientierung, die C-Achsen-Positionierung und die Drehzahlregelung zu steuern.

F2: Ist der TS1860N1170 mit allen MDS-Spindelantrieben kompatibel?

Die Kompatibilität hängt von der spezifischen MDS-Antriebsgeneration und dem Spindelmotor ab, an dem er montiert ist. Die PLG-Drehgeber der TS-Serie werden in den MDS-A-, MDS-B-, MDS-C-, MDS-D- und MDS-DH-Spindelverstärkerfamilien verwendet, aber die richtige Drehgebervariante muss zur Motor- und Antriebskombination passen. Kreuzreferenzieren Sie immer die vorhandene Teilenummer des Drehgebers auf dem Typenschild des Motors und die Parametereinstellungen des Spindelantriebs, bevor Sie bestellen.

F3: Muss der PLG-Drehgeber nach der Installation eingestellt werden?

Ja. Mitsubishi schreibt ein automatisches PLG-Einstellverfahren vor, wann immer der Drehgeber oder die Spindelantriebeinheit ausgetauscht wird. Diese Rekalibrierung stellt die Z-Phasen-Referenz wieder her und überprüft die Signalqualität. Das Verfahren wird über den Service-Parameterbildschirm der CNC oder über die MELDAS-Diagnoseschnittstelle durchgeführt — Ihre Werkzeugmaschinendokumentation beschreibt die genauen Schritte für Ihren spezifischen Antrieb.

F4: Kann der TS1860N1170 repariert werden, wenn er ausfällt, oder muss er ersetzt werden?

Eine Reparatur von Drehgebern ist in spezialisierten Einrichtungen technisch möglich, aber Mitsubishi vertritt die Position, dass nur OEM-Ersatzteile für Spindeldrehgeber verwendet werden sollten, angesichts der Kalibrierungsanforderungen und der Präzision der internen optischen Baugruppe. Eine reparierte Einheit muss immer noch das vollständige PLG-Einstellverfahren bestehen, um zu bestätigen, dass sie die Signal-Spezifikationen erfüllt — das gleiche Verfahren, das für einen neuen Drehgeber erforderlich ist.

F5: Was ist der Unterschied zwischen dem TS1860N1170 und dem TS1860N1171?

Der TS1860N1170 und der TS1860N1171 sind eng verwandte Drehgebervarianten innerhalb derselben TS1860N-Familie. Die numerische Endung zeigt typischerweise eine geringfügige Überarbeitung oder Variation in der Steckverbinderbelegung, Kabellänge oder Signalaufbereitung an. Beide sind Schaft-PLG-Drehgeber für Mitsubishi-Spindelmotoranwendungen. Bestätigen Sie die genaue benötigte Endung, indem Sie das Teilenummernetikett am Motor oder die Kompatibilitätsliste des Spindelantriebs überprüfen, bevor Sie einen durch den anderen ersetzen.
