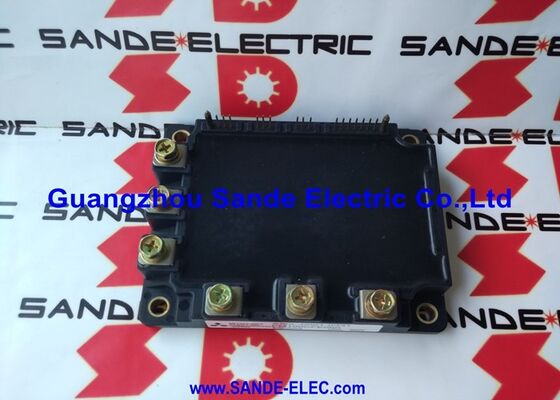

A50L-0001-0327∙ FANUC Fuji IGBT-IPM-Stromblock 50A / 600V / 16-Pin / 6MBP50RTA060 / CNC-Servoantrieb

IGBT-IPM-Leistungsgehäuse Was ist A50L-0001-0327

The A50L-0001-0327 is FANUC's designation for a Fuji Electric IGBT Intelligent Power Module (IPM) in the 50A / 600V class — used as the power conversion element in FANUC AC servo and spindle drive units.

Das Modul wird von FANUC als "Power Block" “katalogisiert, eine in sich geschlossene Leistungsschaltermontage, die an der internen Wärmeabspülung des Antriebsgeräts montiert wird.Die A50L-0001-0327 führt die komplette Wechselrichterfunktion aus: empfängt PWM-Gate-Befehle von der Steuerelektronik des Antriebs und erzeugt den dreiphasigen Ausgang mit variabler Frequenz, der den angeschlossenen Wechselstrommotor antreibt.

Schlüsselmerkmale

Intelligentes Leistungsmodul (IPM)

Die Bezeichnung "IPM" identifiziert die A50L-0001-0327 als mehr als nur eine passive IGBT-Transistor-Array.

Geräte für das Torantriebsgerät:Die eingebaute Gate-Driver-Schaltung eliminiert die Notwendigkeit externer IGBT-Gate-Antriebskomponenten. Die 16-Pin-Schnittstelle nimmt PWM-Signale auf Logikebene direkt an.

Überstromschutz:Die interne Stromerkennung erkennt Überstrombedingungen (Motorkurzschlüsse,Wicklungsfehler) und schaltet die IGBT-Tore innerhalb von Mikrosekunden ab, bevor der Fehlstrom die Transistorverbindungen beschädigt.

Übertemperaturschutz:A temperature sensor within the module generates a protection signal when the semiconductor junction temperature approaches the maximum — preventing thermal damage from inadequate cooling or excessive load.

Kurzschlussschutz:Die Desaturationsdetektion schaltet die IGBTs innerhalb der Kurzschlusszeit ab

Anwendungen FANUC Servo- und Spindelantriebssysteme

Der A50L-0001-0327 ist in FANUC-Antriebseinheiten in der gesamten Produktpalette für Servo- und Spindelantriebe montiert:

Servoverstärker der FANUC Alpha-Serie:Alpha-Servomodule (A06B-6079, A06B-6080, A06B-6096-Serie und verwandte Module) 50A-IPM-Module, die Servoachsen antreiben, die für Präzisionsbearbeitungen ein mittleres Drehmoment benötigen.

FANUC Wechselstromspindelverstärker:Spindelantriebseinheiten der Baureihen 6044, 6062, 6063 und der dazugehörigen Verstärkerfamilien ¥ die Einstufung 50A umfasst Spindelantriebseinheiten für Bearbeitungszentren der mittleren Leistungsklasse.

FANUC Beta-Servoeinheiten:Einige Beta-Servoverstärkerkonfigurationen verwenden IPM-Module der Klasse 50A / 600V.

Häufig gestellte Fragen

F1: Welcher Antriebsalarm von FANUC gibt einen Ausfall des IPM-Moduls A50L-0001-0327 an?

FANUC-Alarm 12 (oder Alarm 12)1, 12.2 usw. für bestimmte Achsen) zeigt einen Fehler des IPM oder des Transistormoduls an, der typischerweise entsteht, wenn der interne Schutz des IPM ausgelöst wird (Überstrom, Übertemperatur,oder Kurzschluss) während des Antriebs aktivieren oder MotorbetriebNachdem Motor- und Kabelfehler ausgeschlossen wurden, ist das IPM-Modul die primäre Komponente der Leistungsstufe, die ersetzt werden muss.

F2: Wie wird die 16-Pin-Schnittstelle von A50L-0001-0327 mit der Antriebsplatine verbunden?

Die 16-Pin-Schnittstelle des IPM-Stromblockes ist über einen Koppelverbindungsanschluss mit dem Signalbrett des Antriebs verbunden typischerweise eine 16-Pin-PCB-Socket, die direkt mit den Signalpins des Moduls verbunden ist.Die Leistungsterminals (DC-Bus positiv), Gleichspannungsbus-Negativ, Dreiphasenmotor-Ausgang U/V/W) an die Busstangen des Antriebs oder die Schwerspannungsleitungen anschließen.Keine externen Torantriebskomponenten sind erforderlich , Schutz-Ausgänge und Stromversorgungsanschlüsse.

F3: Kann A50L-0001-0327 direkt durch den gleichwertigen Fuji 6MBP50RTA060-01 ersetzt werden?

Die A50L-0001-0327 verwendet das Fuji 6MBP50RTA060-01 (oder -AF-51 Variante) als Kernmodul.und die Spezifikationen entsprechen der Anmeldung A50L-0001-0327Für die Produktion Antrieb Wartung, die Verwendung der FANUC-katalogisierten Bezeichnung A50L-0001-0327 stellt sicher, dass die genaue Spezifikation geliefert wird.

F4: Welche thermischen Anforderungen gelten für die Anlage A50L-0001-0327?

Die Basisplatte des Antriebsblocks muss in Kontakt mit einer flachen, sauberen Kühlkörperoberfläche mit thermischer Schnittstelle kommen.Bei Dauerbelastung von 50 A, erzeugt das IPM erhebliche Wärme Stellen Sie sicher, dass der Kühlventilator des Antriebs funktioniert und die Heatsink-Flossen vor dem Wiederaufbau nach dem Modulwechsel sauber sind.

F5: Was ist die Gewichtsbedeutung des A50L-0001-0327 (0,56 lbs)?

Das Gewicht von 0,56 lbs spiegelt die physikalische Größe und den Kupfer/Aluminiumgehalt des 50A/600V-IPM-Moduls mit sechs Packungen wider.leichter als die größeren 75A- und höherströmenden ModuleDie Gewichtskonsistenz bestätigt die korrekte Modulspezifikation beim Erhalt von Ersatzteilen.
