Fanuc Hochleistungs-IGBT-Modul A50L00010304 6MBP50NA060 OEM

A50L-0001-0304∙ FANUC Fuji IGBT-Stromversorgungsschalter ∙ 50A / 600V / 6MBP50RA060-01 / RA-Serie IPM / CNC-Servoantrieb Ersatzteil

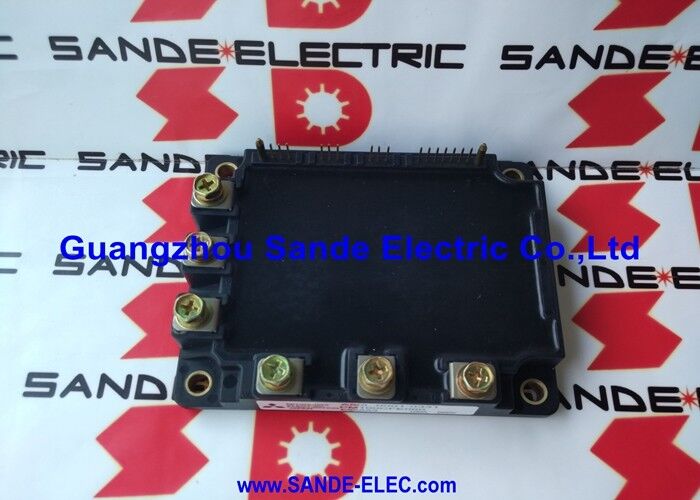

A50L-0001-0304 Die IPM der RA-Serie 50A in FANUC-Laufwerken

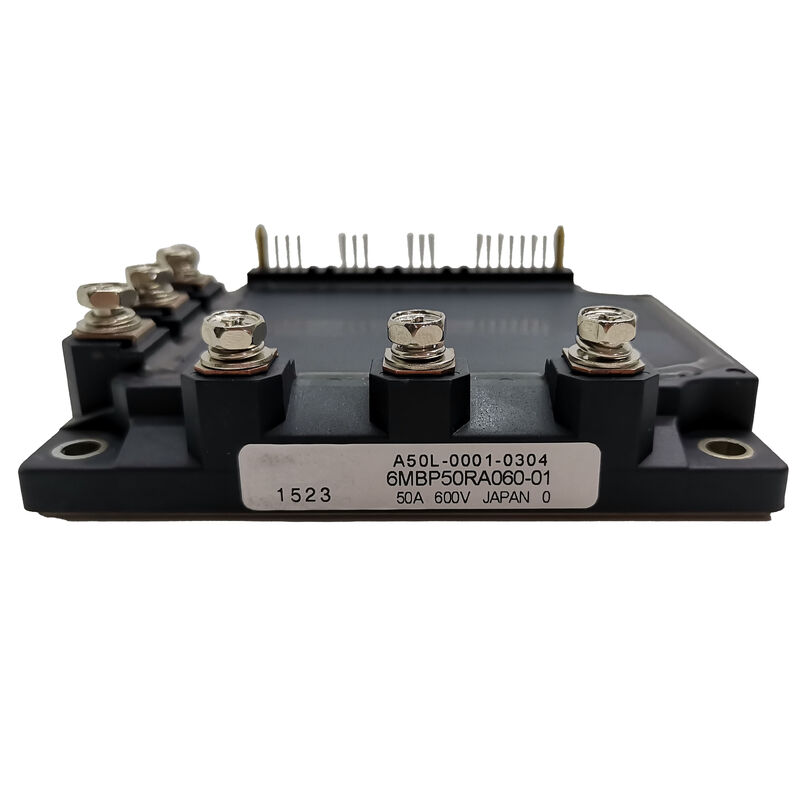

Der A50L-0001-0304 ist die Bezeichnung von FANUC für den Fuji Electric 6MBP50RA060-01 eine erste Generation RA-Serie Intelligent Power Module bei 50A und 600V.Es dient als Leistungsschalterelement in FANUC AC-Servo- und Spindelverstärker-Antriebseinheiten, wo er die Dreiphasen-Wechselrichterbrücke bildet, die den Gleichstrombus in Variabelfrequenzmotorstrom umwandelt.

Der 6MBP50RA060-01 verwendet Fujis Six-Pack-Konfiguration sechs IGBT-Transistoren plus sechs Freewheeling-Dioden, die eine komplette Dreiphasenbrücke in einem einzigen Panel-Mount-Gehäuse bilden.Die RA-Bezeichnung kennzeichnet diese als Fujis erste Generation RA-Serie IPM, die später durch die RTA- und RTF-RA-Serie der zweiten und dritten Generation ersetzt wurde.

Schlüsselmerkmale

A50L-0001-0304 vs. A50L-0001-0327

Zwei Produkte der FANUC A50L-Serie teilen die 50A / 600V-Klasse, verwenden jedoch verschiedene Fuji-Modulgenerationen:

Beide dienen 50A-Positionen in FANUC-Antrieben, sind aber nicht austauschbar – unterschiedliche physikalische Formate, Steckverbinder und mechanische Abmessungen.Bestätigen Sie aus der spezifischen FANUC-Antriebswartungsdokumentation, welche Teilenummer gilt.

Anwendungen

FANUC Wechselstrom-Servoverstärker:Alpha- und zugehörige FANUC-Servoverstärker, die IPM-Module der Klasse 50A für Achsen mit mittlerem Drehmoment benötigen,mit einer Leistung von mehr als 1000 W und.

FANUC Wechselstromspindelverstärker:Wechselspindelantriebseinheiten der mittleren Leistungsklasse ­ Bearbeitungszentrumspindel im Bereich von 3,7­7,5 kW bei 200 V oder proportional höherer Leistung bei 400 V.

Maschinengewinnungssysteme:Das komplette Sortiment von FANUC-CNC-Ausrüstungen, die die Modulspezifikation A50L-0001-0304 verwenden, von Bearbeitungszentren und Drehzentren bis hin zu Schleifmaschinen und EDM-Ausrüstungen.

mit einer Leistung von mehr als 1000 WFANUC-Roboter-Servoantriebseinheiten mit derselben IPM-Leistungsklasse für Gelenk-Achsenantriebe in Robotern mit mittlerer Nutzlast.

Häufig gestellte Fragen

F1: Welcher FANUC-Alarm zeigt an, dass A50L-0001-0304 ausgetauscht werden muss?

FANUC-Antrieb Alarm 12 (oder achsenspezifische Varianten 12.1, 12.2) zeigt einen IPM- oder Leistungsmodulfehler an, der entsteht, wenn der interne Schutz des Moduls ausgelöst wird oder die Steuerung des Antriebsplatines einen Hardwarefehler im Leistungsstadium erkennt.Vor der Verurteilung des A50L-0001-0304, überprüfen den Motorisolierungswiderstand und die Kontinuität des Ausgangskabeln

F2: Was ist der Unterschied zwischen der RA-Serie (A50L-0001-0304) und den späteren Varianten der RA-Serie?

Die RA-Serie (6MBP50RA060-01) ist die erste Generation der Fuji RA IPM. Spätere Varianten RH (6MBP50RH060-01 für die #S-Suffixvariante), RTA,und RTF-Serie Die verschiedenen Suffixe (#S, #S2, etc.) auf den FANUC-Teilenummern geben an, welche Fuji-Modulgeneration geliefert wird.

F3: Wie verglichen sich A50L-0001-0304 (50A) mit A50L-0001-0305 (75A) bei der Auswahl der Antriebe von FANUC?

A50L-0001-0304 (Fuji 6MBP50RA060-01) ist eine 50A-Lösung für Servo- und Spindelpositionen mit geringer Leistung.A50L-0001-0305 (Fuji 7MBP75RA060-01) ist ein 75A mit einem 7-pack-Format mit integrierter Bremse IGBT für höhere Leistung Spindel und Servo-Positionen. Nie zwischen Stromklassen wechseln; das Modul mit höherem Strom bietet keinen zusätzlichen Leistungsvorteil in einer Antriebsposition mit niedrigerem Strom.und die PCB-Schnittstellen und die thermischen Konstruktionen an die spezifische Modulspezifikation angepasst sind.

F4: Welche Anforderungen an die thermische Schnittstelle gelten für die Anlage mit Plattenverbindung A50L-0001-0304?

Die Basisplatte des Moduls kommt in Kontakt mit der internen Wärmeabwasserkanne des Antriebsgeräts.Verwenden von Befestigungsstücken mit Drehmoment nach der FANUC-Antriebs-Service-Handbuchspezifikation. bei 50A Dauerbetrieb in einem Servoantrieb,Unzureichender thermischer Kontakt ist die Hauptursache für einen vorzeitigen IPM-Ausfall .
