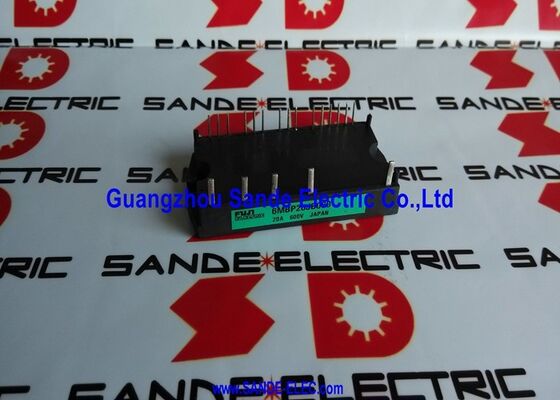

FUJI IGBT-Modul 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 | Kleines IPM-Modul von Fuji Electric – 20 A / 600 V / 6er-Pack / IGBT der 7. Generation / integrierter Schutz

Kleines IPM bei 20 A – Dreiphasen-Antriebskern mit geringem Stromverbrauch

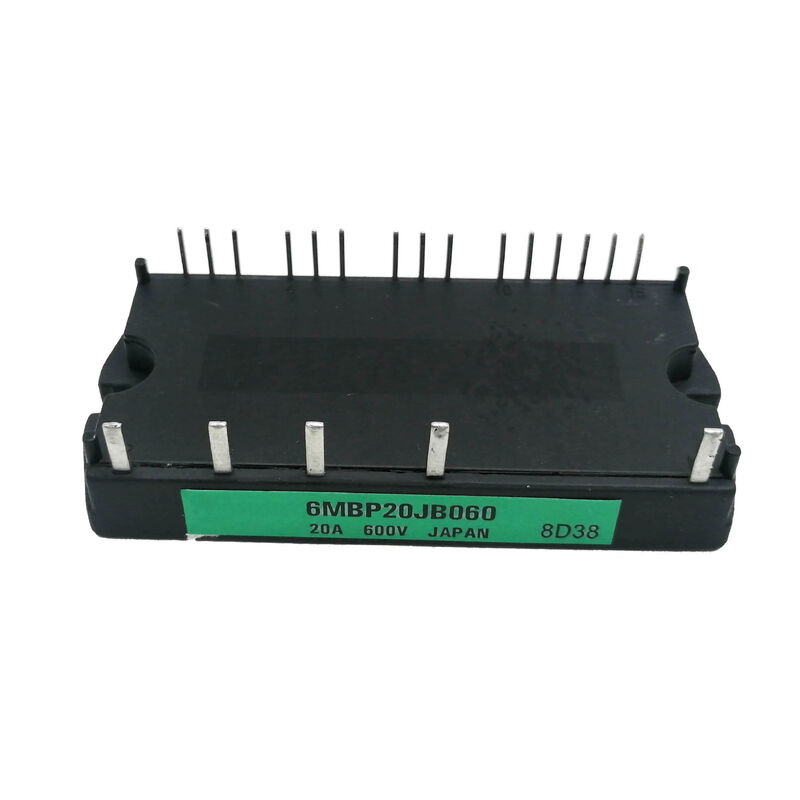

Das 6MBP20JB-060 ist ein kleines intelligentes Leistungsmodul von Fuji Electric – das kompakte, stromsparende Mitglied der 6MBP IPM-Familie mit 20 A und 600 V. Während Varianten mit höherem Strom (100 A, 150 A) industrielle Motorantriebe im Kilowattbereich bedienen, zielt der 20 A Small IPM auf kleinere Antriebsanwendungen ab: kompakte Servosysteme, Gerätemotorantriebe, Pumpen und Lüfter mit geringer Leistung sowie Wechselrichterdesigns mit begrenztem Platzangebot.

Das „Small“ in Small IPM kennzeichnet das kompakte Gehäuseformat P633A – physisch kleiner als das standardmäßige 6-MBP-Gehäuse, das bei höheren Nennströmen verwendet wird. Trotz seiner reduzierten Größe behält das 6MBP20JB-060 den gesamten Funktionsumfang des intelligenten Leistungsmoduls bei: sechs IGBT-Transistoren für eine vollständige dreiphasige Brücke, integrierte Gate-Treiberelektronik und Multifunktionsschutz.

Wichtige Spezifikationen

Integrierter Schutz – vier Funktionen in einem Modul

Überstromschutz (OC):Erkennt einen übermäßigen Kollektorstrom und schaltet die IGBT-Gates innerhalb der Nennkurzschlussfestigkeitszeit des Moduls ab. Schützt vor Motorwicklungskurzschlüssen, Ausgangsverdrahtungsfehlern und PWM-Antriebsfehlern.

Unterspannungssperre (UV):Überwacht die Versorgungsspannung des Gate-Treibers. Wenn die Versorgung unter den Mindestschwellenwert für zuverlässiges IGBT-Schalten fällt, sperrt das Modul automatisch den Gate-Ausgang und verhindert so einen zerstörerischen Teilbetrieb.

Übertemperaturschutz (OT):Eine thermische Schutzfunktion schaltet das Modul ab, wenn die Sperrschichttemperatur den Schwellenwert überschreitet – und verhindert so dauerhafte Schäden durch unzureichende Kühlung oder anhaltende Überlastung.

Temperatursensorausgang:Ein separates analoges Temperaturausgangssignal ermöglicht es dem Host-Controller, den thermischen Zustand des Moduls in Echtzeit zu überwachen – so kann das Antriebssystem den Ausgangsstrom oder die PWM-Frequenz proaktiv reduzieren, bevor der Schutzschwellenwert erreicht wird.

Anwendungen

Kleine Servoantriebe:Kompakte Servoverstärker für Roboterzubehör, Präzisionspositionierungstische und Achsantriebe für Werkzeugmaschinen auf niedrigeren Leistungsniveaus – wobei die Nennspannung von 20 A/600 V und das kompakte P633A-Gehäuse platzsparende Servoantriebskonstruktionen ermöglichen.

Pumpen- und Lüfterwechselrichter:Kleine Industriepumpen, HVAC-Lüfterantriebe und Kühlsystem-Lüftersteuerungen in der Klasse unter 5 kW – wobei das kompakte IPM das Wechselrichterdesign mit integriertem Gate-Antrieb und Schutz vereinfacht.

Gerätemotorantriebe:Wechselrichter für Waschmaschinenmotoren, Kompressorantriebe für Klimaanlagen und Motorsteuerungen für Kühlschränke – die 600-V-/20-A-Klasse dient als primäres Schaltelement in Wechselrichtern für Haushaltsgeräte.

Industrielle Automatisierungsachsen:Achsantriebe mit geringem Stromverbrauch in mehrachsigen Automatisierungsgeräten, Förderbandpositionierungssystemen und kleinen Montagemaschinenantrieben.

Mikro-Wechselrichter für erneuerbare Energien:Kleine Photovoltaik-Mikro-Wechselrichter-Designs, die den Gleichstrom einzelner Solarmodule in Wechselstrom mit Netzfrequenz umwandeln.

FAQ

F1: Wie unterscheidet sich das 6MBP20JB-060 „Small IPM“ von standardmäßigen 6MBP-Modulen bei höheren Strömen?

Die Bezeichnung „Small IPM“ kennzeichnet das kompakte P633A-Gehäuse – physisch kleiner als das standardmäßige 6-MBP-Gehäuse, das bei 50 A und mehr verwendet wird. Elektrisch gelten die gleichen integrierten Gate-Antriebs- und Schutzfunktionen – der Unterschied liegt in der Gehäusegröße und der Stromklasse (20 A für kompakte Anwendungen vs. 50 A+ für größere Antriebe). Das kleinere Gehäuse erfordert ein sorgfältiges PCB-Layout, um die Wärmeableitung auf der kleineren Grundfläche zu bewältigen.

F2: Welche PWM-Trägerfrequenz kann der 6MBP20JB-060 unterstützen?

Fuji IPMs der siebten Generation der 20-A-Klasse unterstützen PWM-Trägerfrequenzen von bis zu 15–20 kHz – was einen leiseren Motorbetrieb (über der hörbaren Frequenz) und eine feinere Stromwelligkeitssteuerung ermöglicht. Eine höhere Trägerfrequenz erhöht die Schaltverluste; Bestätigen Sie, dass das thermische Design die erhöhte Verlustleistung bei der gewählten Trägerfrequenz bewältigen kann. Die meisten kleinen Motorantriebsanwendungen verwenden mit dem IPM der JB-Serie eine Trägerfrequenz von 8–16 kHz.

F3: Welche Gate-Antriebsversorgung benötigt 6MBP20JB-060?

Das kleine IPM der JB-Serie erfordert eine geteilte Versorgung für den Gate-Antrieb – positive Versorgung für das Einschalten des IGBT und negative Versorgung für das Ausschalten und die aktive Klemme. Die typische Gate-Versorgung beträgt +15 V / -8 V bis -10 V. Der genaue Versorgungsspannungsbereich wird aus dem Anwendungshandbuch 6MBP20JB-060 bestätigt. Bei Betrieb außerhalb des angegebenen Bereichs besteht die Gefahr einer Verschlechterung der Gate-Antriebsleistung oder der Auslösung einer UV-Sperre.

F4: Wie läuft das Fehler-Reset-Verfahren für 6MBP20JB-060 nach einem Schutzereignis ab?

Nachdem der IPM-Schutz aktiviert wurde (OC, UV oder OT), zeigt der Fehlerausgangspin den Fehlerstatus an. Zum Zurücksetzen: Beseitigen Sie zunächst den Fehlerzustand (beseitigen Sie die Überstromursache, stellen Sie die Gate-Versorgungsspannung wieder her oder lassen Sie das Modul unter den Schwellenwert abkühlen). Legen Sie dann einen Reset-Impuls an – normalerweise einen kurzen Übergang von niedrig nach hoch am Fehler-Reset-Eingang –, um den Gate-Antriebsausgang wieder zu aktivieren. Der Fehler kann nicht allein durch den PWM-Eingang behoben werden; Es ist eine positive Reset-Aktion erforderlich.
