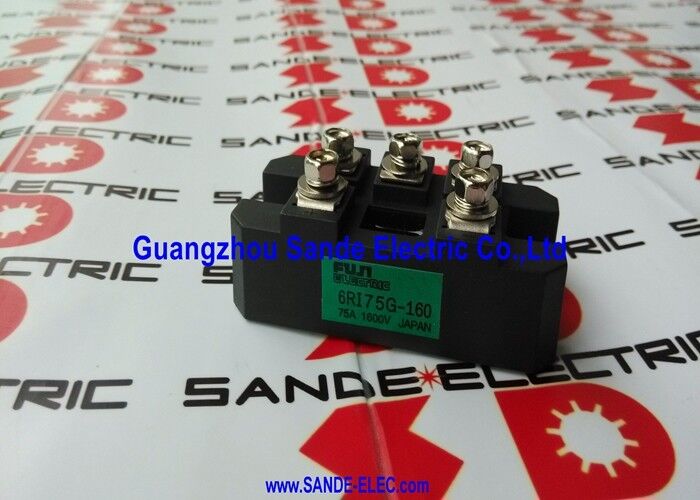

6RI75G-160 ∙ Fuji Elektrische Brücken-Rectifier Modul ∙ 75A / 1600V / Drei-Phasen-Diode / Industrielle Antriebseingabe-Rectifier

Dreiphasige Brückenrichtigung AC-DC-Umwandlung beim Antriebseingang

Der 6RI75G-160 ist ein Fuji Electric dreiphasiges Brückenrichtermodul die Leistungsdiodenanlage, die das vordere Ende eines Wechselstromfrequenzantriebs bildet,Umwandlung der dreiphasigen Wechselstromversorgung in den Gleichstrombus, der die IGBT-Wechselrichterstufe des Antriebs antreibt.

In einer industriellen VFD-Architektur geht die Wechselstromversorgung zuerst durch die Gleichspannungsbrücke, bevor der Gleichspannungsbus. The 6RI75G-160's six silicon power diodes are arranged in a three-phase full-wave bridge configuration — six diodes (two per phase — one upper and one lower) produce a six-pulse rectified DC output from the three-phase AC input.

Schlüsselmerkmale

Leistungsdiodenmodul vs. IGBT-Modul

Das 6RI75G-160 ist ein passives Geradliner-Modul, das nur Silizium-Dioden und keine IGBTs enthält.

Passivbetrieb:Die Dioden führen automatisch, wenn sie nach vorne geleitet werden ∙ keine Gate-Antriebssignale, keine Steuerelektronik, keine Schutzschaltungen sind erforderlich.Strom fließt durch die Diode, wenn die Anode positiver ist als die Kathode- Es blockiert in umgekehrter Richtung.

Unkontrollierte Berichtigung:Der 6RI75G-160 erzeugt eine feste Gleichstrom-Ausgangsspannung, die durch die Wechselstrom-Eingangsspannung für eine Dreiphasenbrücke bestimmt wird.Die Gleichspannung kann nicht über das Geradlinermodul eingestellt werden..

Hohe ZuverlässigkeitPassivdiodenmodule haben keine aktiven Komponenten, die durch Torantriebsprobleme, Unterspannungssperren oder Fehler der Elektronik ausfallen können.langlebige Komponente Vergleichermodule in gut gepflegten Antrieben überdauern die IGBT-Module häufig deutlich.

Anwendungen

mit einer Leistung von mehr als 100 WDie primäre Anwendung – der Eingangsrichter von industriellen VFDs der Klasse 15­37 kW aus 400­Volt­Versorgung oder 22­55 kW aus 690­Volt­Versorgung.Der 6RI75G-160 wandelt den Stromwechsel aus dem Netz in den Gleichstrombus um, der den IGBT-Wechselrichter antreibt.

Antriebe der Serie ABB ACS600:Das 6RI75G-160 wird als Geradlinermodul in den ABB ACS600 Variable-Speed-Antrieben bestätigt, einer weit verbreiteten industriellen Antriebsreihe zur Steuerung von Pumpen, Ventilatoren und Prozessmotoren.

Industrie-ServoantriebssystemeSome FANUC and other CNC drive systems use a separate rectifier module in the power supply section to supply the DC bus for multiple servo axes — the 75A / 1600V class covers mid-range servo drive systems.

Gleichstromversorgungen für industrielle Prozesse:Großgeregelte Gleichstromversorgungen für elektrochemische Prozesse, Galvanisierung,und industrielle Batterieladung, wenn die Dreiphasenbrücke eine reibungslose Gleichstromleistung für die nachgelagerte Regulierungsphase liefert.

Vorteile des UPS-Gleichrichter:Some industrial UPS architectures use a diode rectifier front end to charge the battery from the AC supply — the 6RI75G-160's 1600V rating provides headroom for the battery charger's elevated DC voltage.

Kraftfahrzeuge für Kraftfahrzeuge:Kranantriebssysteme mit getrennten Gleichrichter- und Wechselrichterstufen

Häufig gestellte Fragen

F1: Wie wird ein fehlgeschlagenes 6RI75G-160-Gleichrichtermodul diagnostiziert?

Eine ausfallende Diode in der Brücke erzeugt ein charakteristisches Muster: eine fehlende Sechseimpuls-Wellenfrequenzkomponente im Gleichstrom-Ausgang (der Ausgang hat nur 3-Impuls-Wellen statt 6-Impuls),Gleichspannung des Gleichspannungsbusses niedriger als erwartet, oder asymmetrische Wechselstromzufuhr. Messen Sie den Widerstand der Diodenverbindung in beiden Richtungen mit entladenem Gleichstrombus ∙ eine kurzgeschaltete Diode zeigt nahezu Nullwiderstand in beiden Richtungen;Eine offene Diode zeigt einen hohen Widerstand in beide Richtungen.

F2: Ist für das Geradlinermodul 6RI75G-160 ein Torantrieb oder eine Steuerung erforderlich?

Nein, Leistungsdiodenmodule sind vollkommen passiv, sie erfordern nur eine korrekte mechanische Montage mit thermischer Schnittstelle,korrekte Netzteilverbindungen (drei Wechselstrom-Eingangsteile und zwei Gleichstrom-Ausgangsteile)Es sind keine Torantriebsschaltungen, Steuerungsnetzteile oder Signalkabel an das Geradlinermodul angeschlossen.

F3: Was ist die typische Gleichstrom-Ausgangsspannung von 6RI75G-160 von einer 400V-Wechselstromversorgung?

Bei einer entladenen dreiphasigen Vollwellenbrücke von 400 V Linien-zu-Linien-Wechselstrom: VDC ≈ 1,35 × 400 V = 540 V Gleichstrom nominal. Unter Last (mit Diodenspannungsabfall und Versorgungsimpedanz)die typische Betriebsspannung des Gleichspannungsbusses in einem 400-Volt-Industrieantrieb beträgt 530-560 V Gleichspannung. Von 480 V AC: ca. 648 V DC ohne Last. Die genaue Spannung hängt von der Versorgungsimpedanz und dem Laststrom ab.

F4: Welche thermischen Schnittstellen und Montagevorsichtsmaßnahmen gelten für die Anlage 6RI75G-160?

Die Basisplatte muss mit einer sauberen, gleichförmigen thermischen Schnittstellenverbindung in Berührung kommen, um eine bewertete thermische Beständigkeit zu erreichen.Gleichmäßige Schicht, die die gesamte Grundplattenfläche bedeckt sowohl unzureichende als auch übermäßige Verbindungen erhöhen den Wärmewiderstand- Drehmoment der Montageschrauben nach Fuji-Spezifikation (für diese Modulklasse typischerweise 2 N·m).Überprüfen Sie, ob der Wärmewiderstand der Heizkessel für den Betriebsstrom von 75 A und die Umgebungstemperatur vor der Wiederaufnahme ausreichend ist.
