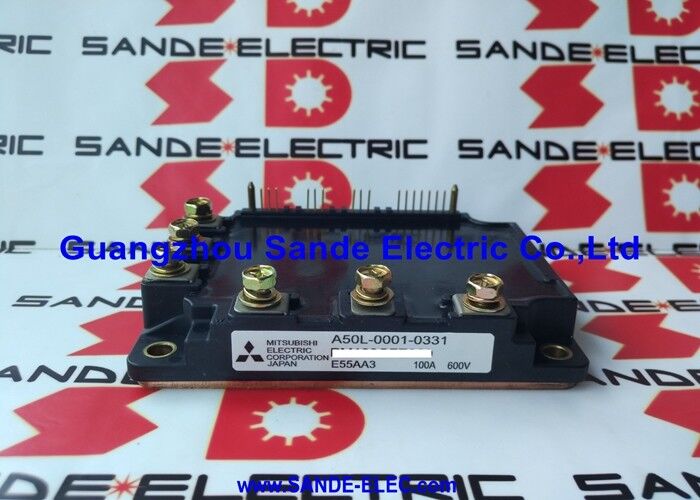

OEM MITSUBISHI Leistungstransistor PM100CFE060 A50L-0001-0331

A50L-0001-0331 | FANUC-Transistormodul – 100 A / 600 V / Ersatzteil für CNC-Servo und Spindelantrieb

100-A-Leistungsschaltmodul für FANUC-Antriebssysteme

Das A50L-0001-0331 ist ein 100-A-600-V-Transistormodul für FANUC-CNC-Antriebssysteme – das Leistungsschaltelement in der Wechselrichterstufe des Antriebs. Mit 100 A belegt dieses Modul das obere Ende der Antriebsmodulpalette der FANUC A50L-Serie und deckt Spindel- und Servoantriebspositionen ab, die eine höhere Stromkapazität erfordern als die Module der 50 A- und 75 A-Klasse, die in kleineren Antriebskonfigurationen verwendet werden.

Die Transistormodule der A50L-Serie von FANUC enthalten den Leistungsschalthalbleiter – IGBT oder Transistorarray –, der den Gleichstrombus des Antriebs in den dreiphasigen Ausgang mit variabler Frequenz umwandelt, der den Wechselstrommotor antreibt. Das Modul wird im Antriebsgehäuse positioniert, am internen Kühlkörper montiert und über seine Steuerschnittstelle mit der Signalplatine des Antriebs verbunden.

Wichtige Produktinformationen

Rolle der Leistungsstufe in der FANUC-Antriebsarchitektur

Das Transistormodul A50L-0001-0331 sitzt an der Leistungsumwandlungsgrenze im FANUC-Antrieb:

Erhält:PWM-Schaltsignale von der Steuerplatine des Laufwerks – Gate-Befehle auf Logikebene, die bestimmen, welche Transistoren zu jedem Zeitpunkt ein- und ausgeschaltet werden.

Ausgänge:Dreiphasiger Wechselstrom mit variabler Frequenz und variabler Spannung für den Motor – das Ergebnis der Umsetzung des PWM-Musters der Steuerplatine in den tatsächlichen Motorstrom.

DC-Bus-Anschluss:Die Leistungsklemmen des Moduls werden an den internen DC-Bus des Antriebs (ca. 280 V bei 200 V Wechselstrom oder 540 V bei 400 V Wechselstrom) und an die Motorausgangsklemmen angeschlossen.

Fehlersignalisierung:Schutzschaltungen im Modul (Überstrom, Übertemperatur) erzeugen Fehlersignale zurück an die Steuerplatine und lösen Antriebsalarme aus, die den CNC-Bediener alarmieren.

Anwendungen

CNC-Bearbeitungszentren:Leistungsstarke Spindel- und Achsantriebe auf Vertikal-Bearbeitungszentren, Horizontal-Bearbeitungszentren und 5-Achs-Bearbeitungszentren ausgestattet mit FANUC-Antriebssystemen.

CNC-Drehzentren:Spindelantriebe für CNC-Drehmaschinen und Drehzentren mit großer Kapazität – bei denen der Spindelleistungsbedarf die Leistungsfähigkeit des 75-A-Moduls übersteigt.

CNC-Schleifmaschinen:Schleifspindelantriebe an Rund- und Flachschleifmaschinen der Hochleistungsklasse.

Industrieroboter:FANUC-Robotersteuerungen mit Servoantrieben der 100A-Klasse für die Primärachsen von Robotern mit großer Nutzlast.

CNC-Drahterodieren und Senkerodieren:Leistungsstarke Antriebssysteme für Erodiermaschinen mit FANUC-Antriebssystemen der oberen Leistungsklasse.

FAQ

F1: Welche FANUC-Antriebsalarme weisen auf einen Ausfall des A50L-0001-0331-Transistormoduls hin?

FANUC-Alarm 12 (Fehler/Überstrom des Leistungsmoduls) ist die primäre Anzeige – sie erscheint bei Antriebsfreigabe, wenn der interne Schutz des Moduls auslöst, oder während des Betriebs unter anormalen Lastbedingungen. Überprüfen Sie die Motorisolierung und den Durchgang des Ausgangskabels, bevor Sie das Modul verwerfen. A50L-0001-0331 ist die wahrscheinliche Ursache, wenn die Motor- und Verkabelungsprüfungen erfolgreich sind, der Alarm jedoch weiterhin besteht.

F2: In welcher Beziehung steht A50L-0001-0331 (100 A) zu anderen A50L-Modulen der 600-V-Klasse?

Die A50L-0001-Serie deckt mehrere Stromklassen ab: 50 A (A50L-0001-0304), 75 A (A50L-0001-0305) und Varianten mit höherem Strom, einschließlich der 100 A A50L-0001-0331. Die Module sind nicht austauschbar – jedes ist auf die Leistungsstufenanforderungen einer bestimmten Antriebseinheit abgestimmt. Bestätigen Sie immer das richtige Modul anhand der Wartungsdokumentation des Antriebs.

F3: Kann A50L-0001-0331 im antriebsbetriebenen Betrieb ausgetauscht werden?

Nein – für den Austausch des Transistormoduls muss das Laufwerk vollständig ausgeschaltet sein. Stellen Sie nach der Netztrennung sicher, dass die DC-Buskondensatoren des Antriebs vollständig entladen sind (unter 50 V), bevor Sie auf die Leistungsstufe zugreifen. Der 600-V-Gleichstrombus behält nach der Netztrennung mehrere Minuten lang lebensgefährliche Spannung. Verwenden Sie immer ein kalibriertes Messgerät, um die sichere Spannung zu überprüfen, bevor Sie interne Komponenten anfassen.

F4: Welche thermische Vorbereitung ist für die Montage von A50L-0001-0331 erforderlich?

Reinigen Sie die Kontaktfläche des Kühlkörpers und tragen Sie frische Wärmeleitpaste gleichmäßig auf die Modulgrundplatte auf. Ziehen Sie die Befestigungsschrauben gemäß den Angaben im FANUC-Antriebswartungshandbuch an. Bei einem Dauerbetrieb von 100 A ist die richtige thermische Vorbereitung von entscheidender Bedeutung – ein unzureichender Kühlkörperkontakt verkürzt die Modullebensdauer erheblich.
