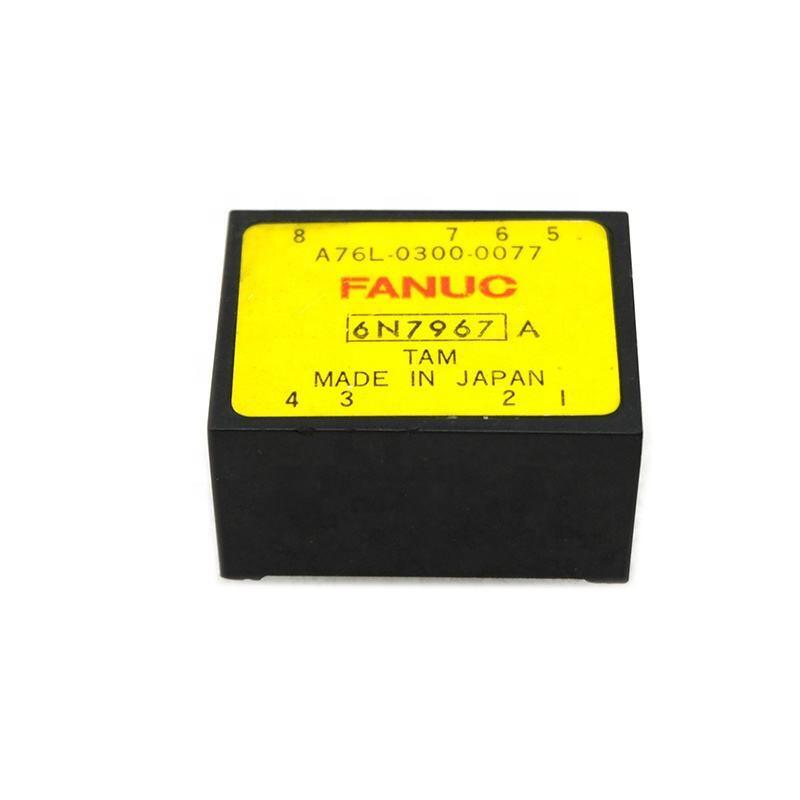

A76L-0300-0077∙ FANUC Isolationsverstärkermodul ∙ Versiegelt / PCB Mount / 0,07 lbs / Servo Drive Signal Isolation

Isolationsverstärker Die Sicherheitsbarriere in der Antriebselektronik

Das A76L-0300-0077 ist ein versiegeltes Isolationsverstärkermodul für FANUC-Servoantriebe und CNC-SystemePCB-montierte Komponente, die eine galvanische Isolierung zwischen den Hochspannungsstromkreisen des Servoantriebs und der Niederspannungssteuerungselektronik bietet.

In einem FANUC-Servoverstärker wird der Motor von einem 280 ‰ 680V Gleichspannungsbus aus dem Netzteil betrieben. Measuring motor current and bus voltage at the power stage requires bringing a signal from the high-voltage domain into the low-voltage control domain — isolation amplifiers perform this signal transfer while maintaining a barrier that prevents high voltages from reaching the sensitive control electronics.

Wichtige Produktinformationen

PCB-Mount ️ Integration in die Antriebselektronik

The PCB mount format means the A76L-0300-0077 solders or press-fits directly onto the servo amplifier's control board — it is an internal component of the drive's signal chain rather than a separately wired unit:

mit einer Breite von nicht mehr als 50 mm,Die Pins des Moduls werden in die Leiterplatte eingesetzt und verbinden die Eingangs- (Hochspannungs-) und Ausgangs- (Niedrigspannungs-) Endgeräte mit den entsprechenden Schaltkreisknotenpunkten auf der Leiterplatte des Antriebs.

Kompakter Fußabdruck:Der kleine Fußabdruck des versiegelten Moduls (bestätigt durch sein Gewicht von 0,07 lbs) passt in die Komponentendichte einer Servoantriebsteuerung.

Keine Außenverkabelung:Die PCB-Integration eliminiert die separate Kabelvermittlung, die für einen auf einem Panel montierten Isolationsverstärker erforderlich wäre, wodurch die Anzahl der Verbindungsstellen reduziert wird, die im Laufe der Zeit ausfallen könnten.

Anwendungen

Wartung des FANUC-Servoverstärkers:Bei einem FANUC-Servoverstärker treten intermittierende Stromrückkopplungsfehler auf, unregelmäßige Strommessungen, Servo-Tuning-Drift oder unerklärliche Alarmcodes im Zusammenhang mit der Strommessung.Der Isolationsverstärker A76L-0300-0077 wird als die Komponente identifiziert, die das Stromempfindungssignal liefert.- Ersatz stellt eine stabile, genaue aktuelle Rückkopplung her.

Reparatur der Antriebsplatine von FANUC:Bei der Reparatur eines Servoantriebs auf PCB-Ebene muss das Isolationsverstärkermodul ersetzt werden. Die A76L-0300-0077 ist die von FANUC für diese Position spezifizierte Komponente.

Häufig gestellte Fragen

F1: Welche Symptome deuten auf einen ausfallenden Isolationsverstärker A76L-0300-0077 in einem FANUC-Servosystem hin?

Ein defekter Isolationsverstärker erzeugt ungenaues oder unregelmäßiges Stromfeedback, das sich als Servo-Tuning-Instabilität, unerwartete Überstrom-Alarme bei normalen Belastungen,Asymmetrische Stromwerte zwischen den PhasenDiese Symptome sind eher mit einem degradierten Ausgangssignal des Isolationsverstärkers als mit Leistungsstadium- oder Motorfehlern verbunden.

F2: Kann A76L-0300-0077 auf Bauteilsebene ersetzt werden oder muss die Platte komplett ersetzt werden?

A76L-0300-0077 ist ein auf PCB montiertes Modul es kann auf Bauteilebene von einem Techniker ersetzt werden, der PCB-Lötfähigkeiten besitzt und Zugang zu der anwendbaren FANUC-Service-Dokumentation hat.Die Reparatur auf Bordebene vermeidet die Kosten für den Austausch des kompletten Servoverstärker-Steuerplatzes. Bestätigen Sie vor dem Austausch die Pin-Identifizierung des Bauteils und die Montageorientierung anhand der Plattenmarkierungen oder der Servicedokumentation.

F3: Wie lautet die Spezifikation für die Isolationsspannung für Isolationsverstärker dieser Klasse?

Industrielle Isolationsverstärkermodule, die in Servoantriebsanwendungen verwendet werden, liefern typischerweise 1.500 ̊3,000V Isolationsspannung zwischen Eingangs- und Ausgangsspannung Die spezifische Isolationsspannung von A76L-0300-0077 wird aus der Komponentendokumentation von FANUC bestätigt; sie muss die maximale Gleichspannung des Gleichspannungsbusses des Antriebs zuzüglich der erforderlichen Sicherheitsgrenze erreichen oder überschreiten.

F4: Gibt es mehrere Varianten von A76L-0300-0077 für verschiedene Antriebstypen von FANUC?

Ja FANUC-Baureihe A76L-0300 enthält mehrere Bauteilnummern (0077, 0102, 0133, 0164, 0186 usw.).) jeweils eine bestimmte Isolationsverstärkerkonfiguration für eine bestimmte Position der FANUC-AntriebsplatteDie Varianten können sich in Bezug auf die Verstärkung, den Signalbereich, die Steckdose oder das Paketformat unterscheiden.Die Teilnummer A76L stets mit der aus der FANUC-Dienstleistungsdokumentation bestätigten spezifischen Plattenposition übereinstimmen.
