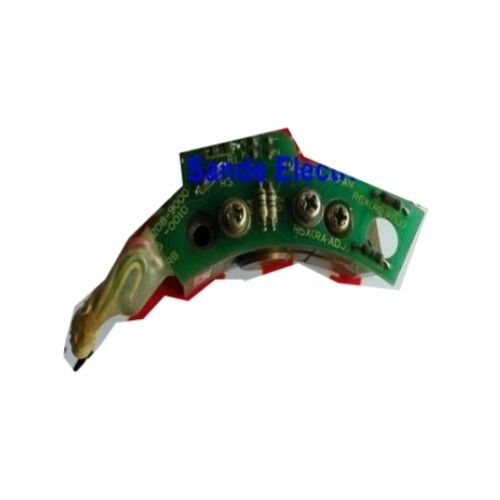

FANUC A20B-9000-0500 Encoder — Spindelmotor-Encoderplatine für FANUC CNC-Systeme

Was diese Komponente ist — und warum sie wichtig ist

Die A20B-9000-0500 ist eine FANUC Spindelmotor-Encoderplatine, Teil der A20B-9000-Serie von Feedback-Sensoren, die in FANUC CNC-Bearbeitungssystemen verwendet werden. Ihre Aufgabe steht im Mittelpunkt der Closed-Loop-Spindelsteuerung: An den Spindelmotor montiert, misst sie kontinuierlich die Rotationsposition und -geschwindigkeit und leitet diese Daten an den Spindelverstärker und die CNC-Steuerung zurück, damit das System genau regeln kann, wie schnell sich die Spindel dreht und — entscheidend — wo sie sich zu jedem Zeitpunkt befindet.

Der letzte Punkt verdient eine Hervorhebung. Die Spindelsteuerung besteht nicht nur darin, eine Ziel-Umdrehungszahl zu erreichen. Operationen wie starres Gewindeschneiden, Gewindeschneiden und Spindelorientierung erfordern, dass die CNC die genaue Winkelposition der Spindelwelle zu jedem Zeitpunkt kennt. Die Encoderplatine ermöglicht diese Positionskenntnis. Ohne einen funktionierenden Encoder verhält sich die Spindel im besten Fall im Open-Loop-Modus — und häufiger generiert die CNC einen Spindel-Feedback-Alarm und weigert sich, das Programm überhaupt auszuführen.

Die A20B-9000-0500 wird in einigen Ersatzteilkatalogen auch als A20B90000500 referenziert — beide Bezeichnungen beziehen sich auf die identische Komponente.

Die A20B-9000 Encoder-Serie im Kontext

FANUC verwendet ein strukturiertes Teilenummernsystem für seine Spindelencoder. Die A20B-9000-Serie umfasst eine Familie von Spindelmotor-Encoderplatinen, die für die Integration in FANUC AC-Spindelmotoren entwickelt wurden. Jede Variante innerhalb der Serie — einschließlich der A20B-9000-0380, A20B-9000-0300, A20B-9000-0010 und A20B-9000-0500 — ist auf spezifische Motortypen und Spindelverstärkerkonfigurationen abgestimmt.

Diese Encoderplatinen unterscheiden sich von den Pulsgebern der A860-Serie, die an FANUC-Servoachsen verwendet werden. Während die A860-Familie die Feedback-Anforderungen von linearen und rotierenden Achsen erfüllt, sind die A20B-9000-Platinen speziell für die höheren Geschwindigkeits- und Leistungsanforderungen von Spindelmotoren konzipiert — Maschinen, die kontinuierliche Schneidvorgänge mit Tausenden von Umdrehungen pro Minute durchführen, oft unter Kühl- und Vibrationsbedingungen, denen ein Servoachsen-Encoder niemals begegnen würde.

Das Verständnis, welche Variante für eine bestimmte Maschine korrekt ist, erfordert die Abstimmung des Encoders auf das spezifische Motormodell. Die Verwendung des falschen Encoders mit demselben physischen Formfaktor kann zu Fehlzählungen, fehlerhaften Geschwindigkeitsdaten oder Steuerungsalarmen führen, selbst wenn das Gerät normal eingeschaltet wird.

Technische Rolle in der Spindelsteuerungs-Schleife

Wenn ein Maschinist einen S-Befehl eingibt — sagen wir, S3000 M03 —, ist die Abfolge der Ereignisse, die darauf folgen, komplexer, als es scheint. Der Spindelverstärker liefert Strom an den Motor, die Spindel beginnt zu beschleunigen, und die Encoderplatine beginnt sofort, Feedback-Impulse proportional zur tatsächlichen Wellendrehung zu erzeugen. Der Verstärker vergleicht diese Impulse mit der befohlenen Geschwindigkeit und passt seine Ausgabe kontinuierlich an, um die Differenz auszugleichen.

Im stationären Zustand hält der Encoder die Schleife geschlossen: Jede Abweichung von der Ziel-Umdrehungszahl, die durch Schwankungen der Schnittlast, thermische Effekte oder Schwankungen der Versorgung verursacht wird, wird in Echtzeit erkannt und korrigiert. Dies verleiht FANUC-Spindelantrieben ihre charakteristische Geschwindigkeitsstabilität unter wechselnden Spänebelastungen — der Encoder aktualisiert die Steuerberechnung des Verstärkers kontinuierlich während des gesamten Schnitts.

Für positionierungsgesteuerte Operationen — starres Gewindeschneiden ist die häufigste — liefert der Encoder auch eine absolute Phasenreferenz. Die CNC weiß, wo sich die Spindel innerhalb einer Umdrehung befindet, was es ihr ermöglicht, die Spindeldrehung mit der Z-Achsen-Vorschubgeschwindigkeit zu synchronisieren, um eine genaue Gewindesteigung zu erzeugen, selbst bei geringfügigen Geschwindigkeitsvariationen während des Gewindeschneidzyklus.

Physikalische Eigenschaften und Installationsort

Die A20B-9000-0500 Encoderplatine ist für die Montage auf der Rückseite des Spindelmotors vorgesehen, typischerweise unter der Kühllüfterbaugruppe. Bei den meisten FANUC-Spindelmotor-Konfigurationen ist der Lüfter auf der Rückseite des Motorrahmens montiert, und der Encoder sitzt zwischen dem Lüftergehäuse und der Motorstirnplatte, befestigt an der Motorwellenverlängerung.

Physikalisch besteht die Einheit aus einer Sensor-Leiterplatte (dem Stator-Element) und einer Rotor-Scheibe oder einem Ziel, das an der rotierenden Welle montiert ist. Die Leiterplatte erkennt die Drehung des Ziels und erzeugt das Feedback-Signal. Da der Rotor mechanisch mit der Welle gekoppelt ist, erfordert die Encoderplatine bei der Installation eine sorgfältige Ausrichtung — selbst eine geringe Exzentrizität bei der Rotorbefestigung kann Rauschen im Feedback-Signal verursachen, das sich als Jagd, Vibration oder intermittierende Geschwindigkeitsunregelmäßigkeiten während des Betriebs äußert.

Der Ausgang des Encoders wird über ein spezielles geschirmtes Kabel an den Spindelverstärker angeschlossen — typischerweise über die JY2- oder eine äquivalente Klemme. Die Kabelintegrität ist eine häufige Fehlerquelle im Zusammenhang mit Encodern, die nicht die Encoderplatine selbst betrifft; dies ist es wert, vor der Verurteilung der Platine bei der Fehlersuche überprüft zu werden.

Häufige Ausfallsymptome, die auf diese Komponente hinweisen

Ein Ausfall des Spindelencoders äußert sich auf verschiedene erkennbare Weise. Das Wissen um diese Muster spart Diagnosezeit und vermeidet unnötige Teileersetzungen.

Spindel-Feedback-Alarm beim Einschalten oder während der Beschleunigung. Dies ist die direkteste Anzeige. Bei FANUC 0i, 16i, 18i und ähnlichen Steuerungen bezieht sich die Alarmnummer auf Abweichungen der Spindelgeschwindigkeit, Encoder-Trennung oder Anomalien des Feedback-Signals.

Spindel jagt oder oszilliert bei konstanter Geschwindigkeit. Wenn der Motor ungefähr die richtige Umdrehungszahl erreicht, dann aber rhythmisch schwankt und sich erholt, erzeugt der Encoder ein verrauschtes oder intermittierendes Signal, anstatt vollständig auszufallen. Dies kann durch eine beschädigte Rotor-Scheibe, lose Befestigungsteile, die ein Wackeln des Rotors ermöglichen, oder Schäden an den Sensorelementen auf der Leiterplatte selbst verursacht werden.

Starres Gewindeschneiden erzeugt ungenaue Steigung oder zerrissene Gewinde. Positionsabhängige Operationen sind empfindlich gegenüber selbst kleinen Zählfehlern des Encoders. Systematische Steigungsfehler in Gewindebohrungen — bei denen das Gewinde durchweg über- oder unterdimensioniert ist — können auf Verschleiß des Encoders hinweisen, der noch keinen harten Alarm ausgelöst hat.

Kein Spindel-Feedback, Spindel läuft im Open-Loop-Modus oder gar nicht. Ein vollständiger Ausfall der Encoderplatine führt typischerweise dazu, dass die CNC Spindelbefehle ablehnt und sofort einen Alarm anzeigt.

Überprüfen Sie immer das Encoderkabel und den Stecker, bevor Sie die Encoderplatine ersetzen. Kühlmitteleintritt in den Stecker, Kabelschäden in der Nähe des Motorende und korrodierte Pins verursachen Symptome, die identisch mit einem Platinenausfall sind, zu einem Bruchteil der Ersatzkosten.

Beschaffungsüberlegungen

Die A20B-9000-0500 ist eine Original-FANUC-Komponente. Für Maschinen in aktiver Produktion ist die Wahl zwischen Neuware (New-Old-Stock), professionell überholten und gebrauchten, getesteten Einheiten weitgehend eine Risikomanagemententscheidung.

Neue OEM-Ware bietet, wo verfügbar, die höchste Zuverlässigkeit in Bezug auf die Lebensdauer — aber FANUC Encoderplatinen aus älteren Maschinengenerationen sind nicht immer über Standardkanäle leicht erhältlich, und wenn sie es sind, haben sie einen Aufpreis. Überholte Einheiten von seriösen CNC-Komponentenspezialisten, die vor dem Versand auf Live-Spindelantriebsprüfgeräten getestet werden, bieten eine praktische Alternative. Das entscheidende Kriterium ist, ob der Lieferant unter dynamischer Last testet und nicht nur die Einschaltkontinuität.

Unabhängig von der Historie der Einheit sind die ordnungsgemäße Installation und die Kabelinspektion ebenso wichtig wie die Qualität der Komponente selbst. Viele "Encoder-Austausch"-Situationen werden auf der Kabel- oder Steckerebene gelöst, ohne dass Arbeiten auf Platinenebene erforderlich sind.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen der A20B-9000-0500 und anderen A20B-9000-Serien-Encoderplatinen wie der A20B-9000-0380 oder A20B-9000-0300?

Jede Variante der A20B-9000-Serie ist auf ein bestimmtes FANUC Spindelmotormodell oder eine bestimmte Maschinengeneration abgestimmt. Die Suffixnummer (0500, 0380, 0300 usw.) identifiziert die spezifische Designrevision und den Motortyp, für den sie kalibriert ist. Sie teilen ein gemeinsames physikalisches Konzept — Encoder-Leiterplatte, die auf der Rückseite des Spindelmotors montiert ist —, unterscheiden sich jedoch in der Sensorgeometrie, der Impulsausgabe und der elektrischen Schnittstelle. Die Verwendung der falschen Variante an einem Motor führt zu falschen Geschwindigkeitsmessungen, Spindelalarmen oder stillen Zählfehlern. Bestätigen Sie immer die Teilenummer anhand des Motortypenschilds oder der Ersatzteilliste der Maschine, anstatt anzunehmen, dass die physische Passform die funktionale Kompatibilität bedeutet.

F2: Kann diese Encoderplatine repariert werden oder muss sie sofort ersetzt werden?

Eine Reparatur auf Komponentenebene ist technisch möglich und wird von spezialisierten CNC-Reparaturunternehmen mit der richtigen Ausrüstung durchgeführt. Die Sensor-Leiterplatte kann Ausfälle im optischen oder magnetischen Erkennungskreis, den Signalaufbereitungskomponenten oder der Ausgangstreiberstufe aufweisen — all dies ist prinzipiell reparabel. Die mechanische Präzision der Rotor-Stator-Beziehung ist jedoch ebenso wichtig wie die Elektronik, daher muss bei jeder Reparatur auch sichergestellt werden, dass die Befestigungsteile und der Rotorzustand innerhalb der Toleranzen liegen. Für einen Spindelencoder, bei dem ein subtiler Zählfehler zu echten Qualitätsproblemen bei den von der Maschine produzierten Teilen führt, muss die Prüfung nach der Reparatur eine dynamische Verifizierung bei tatsächlichen Betriebsgeschwindigkeiten beinhalten — nicht nur einen statischen Labortest.

F3: Die Maschine zeigt einen Spindelencoder-Alarm an. Wie kann ich bestätigen, dass es sich um die Encoderplatine und nicht um das Kabel handelt?

Beginnen Sie mit dem Kabel, bevor Sie die Encoderplatine anfassen. Trennen Sie das Encoderkabel am Spindelverstärker und inspizieren Sie die Steckverbinderstifte auf Korrosion, verbogene Kontakte oder Kühlmittelrückstände. Überprüfen Sie dann die Durchgängigkeit des Kabels zwischen dem Verstärkerstecker und dem Encoderstecker am Motor, achten Sie besonders auf intermittierende Unterbrechungen in den geschirmten Leitern — die häufigste Ausfallart des Kabels. Wenn das Kabel in Ordnung ist und der Alarm mit einem bekannten guten Ersatzkabel weiterhin besteht, ist die Encoderplatine selbst die wahrscheinlichste Fehlerursache. Bei einigen FANUC-Steuerungen zeigt die Diagnoseseite rohe Encoder-Feedback-Daten an; wenn diese Daten bei angeschlossenem guten Kabel fehlen oder unregelmäßig sind, ist die Encoderplatine mit ziemlicher Sicherheit ausgefallen.

F4: Ist die A20B-9000-0500 sowohl mit FANUC 0-Serien als auch mit neueren 16i/18i/0i-Serien-Steuerungen kompatibel?

Die Kompatibilität wird durch den verwendeten Spindelmotor und Spindelverstärker bestimmt, nicht direkt durch die CNC-Steuerungsserie. Die Encoderplatine kommuniziert mit dem Spindelverstärker — wenn der Verstärker unverändert ist und der Motor unverändert ist, stellt der Austausch einer ausgefallenen A20B-9000-0500 durch eine identische Einheit die normale Funktion wieder her, unabhängig davon, welche Generation der CNC-Steuerung vorgelagert ist. Kompatibilitätsprobleme treten auf, wenn eine Maschine neu gesteuert wurde oder wenn ein Spindelverstärker durch ein Gerät einer anderen Generation ersetzt wurde — in diesen Fällen müssen die Encoder-Schnittstellenanforderungen des neuen Verstärkers mit dem, was die A20B-9000-0500 bietet, abgeglichen werden.

F5: Wie sollte die A20B-9000-0500 gelagert werden, wenn sie nicht sofort installiert werden kann?

Lagern Sie das Gerät in seiner ursprünglichen Antistatik-Verpackung oder einer gleichwertigen ESD-Schutzverpackung, in einer sauberen, trockenen Umgebung mit stabiler Temperatur — fern von direkter Sonneneinstrahlung, Feuchtigkeit und Vibrationsquellen. Die Sensor-Leiterplatte enthält Komponenten, die empfindlich auf elektrostatische Entladung reagieren, und das Rotorelement (falls als Baugruppe enthalten) kann durch Stöße beschädigt werden, die das Gehäuse nicht sichtbar markieren würden. Vermeiden Sie die Lagerung des Geräts in der Nähe starker Magnetfelder. Die meisten CNC-Komponentenspezialisten empfehlen die Installation innerhalb von 12–18 Monaten nach der Lagerung für optimale Zuverlässigkeit; Einheiten, die über diesen Zeitraum hinaus gelagert wurden, sollten vor der Installation an einer Produktionsmaschine funktionsgeprüft werden.

Die A20B-9000-0500 Encoderplatine muss mit dem richtigen FANUC Spindelmotormodell abgeglichen werden. Überprüfen Sie immer die Kompatibilität anhand des Motortypenschilds und der Maschinendokumentation vor der Installation. Der Encoder-Austausch sollte bei vollständig verriegelter Maschine und abgekühltem Spindelmotor auf Umgebungstemperatur durchgeführt werden.
